Как самому сделать турбокомпрессор
Электро турбина своими руками, часть 2.
Недавно мне пришла мысль по улучшению подачи воздуха в воздухопровод двигателя. Тем самым попробовать увеличить мощность. Тут сразу налетели различные мнения, от того что полный бред, и может быть эффект будет, где то на ибэе и на али видели подобное.
Хитрость в том что, тип улитки и специальных лопастей играет большую роль. Это видно на мат мадели, но мне лень ее делать. А то что нам предлагают подобные аналоги сейчас, это все фигня без улитки и специальных лопастей.
Тут я решил попробовать сделать турбину сам. Сделать улитку не сложно, при том нам не нужна железная, подойдет обычная температуростойкая пластмасса или угли волокно или стекло волокно. И также самим сделать лопасть турбины. Ну и состыковать самоделки, это думаю будет сложнее ведь надо будет подогнать все стык в стык.
И так, обычная турбина за счет газов раскручивается где то до 100-120 тысяч оборотов. Этоже нам надо сделать и с электро турбинкой.
Я заказл для опыта электро моторчик который раскручивается до 55 тысяч оборотв в минуту, думаю этого будет достаточно.
Осталось только сделать улитку и спецальную лопасть.
Думаю у меня получится, получить хоть маленький эффект. )))
Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда
Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …
Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:
2) Охлаждение турбины
3) Смазка моторным маслом
5) НУ и конечно же ресурс
Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.
В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?
Принцип строения
Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели.
Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.
Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.
Минусы электрического варианта
Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.
Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.
Так вот – электро турбина должна увеличивать эту цифру, а не тормозить ее! Если вы поставите слабый двигатель, он не будет нагнетать нужное давление, а создаст эффект «воздушной пробки», то есть он своими лопастями будет тормозить приток воздуха в двигатель – мешать нормальному проходу.
А теперь представьте, какой нужен электрический вариант двигателя для нагнетания такого объема! Повторюсь для повышения производительности нужно хотя бы 6 – 7 литров воздуха на холостых, и 25 на высоких и это для 1,6 литрового варианта, для больших объемов нужно больше.
Если провести аналогию с немецкими производителями, то там применяется как минимум бесколлекторный 0,5 КВт электромотор, который вращается с бешенными оборотами, может достигать до 20 000 и его способности к давлению составляют от 1 до 5 атмосфер.
Для более мощных автомобилей, применяются более мощные двигатели до 0,7 КВт.
Как становится понятно штатный генератор может и не потянуть такое потребление электричества, поэтому его заменяют на более мощный, либо ставят дополнительный.
А как известно высокое потребление энергии просто тормозит генераторы, а значит и увеличивает торможение двигателя, что скажется на его отдаче, понижается КПД.
Однако, проведенные эксперименты выявили рост производительности, примерно на 20 – 30% это существенно. Но из-за сложности и дороговизны устройств, применение на автомобилях пока не имеет массового производства.
Например, механические компрессоры намного дешевле и производительнее. Иногда разница в цене может достигать 5 – 7 раз.
Пару слов о китайских электро турбинах
Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.
Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.
Можно ли сделать электро вариант своими руками
Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.
Вам нужно решить рад пунктов:
1) Однозначно установка мощного генератора, что на иномарку уже дорого.
2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.
3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.
4) Ну и конечно стабилизатор или инверторы, для питания электромотора.
Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!
Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.
Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.
Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Установка турбины в домашних условиях
Советы по постройке турбо и установка турбины в домашних условиях.
Итак, как в домашних условиях соорудить турбохонду, какой у неё будет ресурс и сколько это денег потребует. изначально это будет не High Perfomance, а скорее просто поделка домашняя. т.е. это будет не дико быстрая машина, но она будет бытсрее таких же, и очень интересная под капотом. а если учесть, что это сделаете вы сами, то вы всегда сможете открыть капот своей машины и сказать «Я это сделал сам!».
alt
Это будет только обзорная статья.
Что вам понадобиться для того, чтобы поднять мощность вашей машинки на процентов 25-50 (это тот действительно безопасный уровень, при котором не надо менять внутренности двигателя. и регулярно меняя масло, вы будете ездить на этой машине ещё очень долго).
1) собственно сама турбина
2) турбо-коллектор
3) вестгейт
4) перепускной клапан (blowoff valve)
5) изменение системы, дабы подавать больше топлива.
6) выпуск
7) масляные линии
8) интеркуллер
9) воздуховоды
10) ещё что-то по мелочи
При покупки бу шной турбины обратите внимание на:
— следы масла в компрессионной части и выхлопной. если имеются — плохо.
— попробуйте покрутить крылчатку — если касается стенок — плохо.
— попробуйте крыльчатку погшатать в разные стороны. если она шатается на столько, что в некоторых случаях касается стенок — плохо.
— попробуйте крыльчатку потянуть на себя и отсебя — если есть хоть какойнить люфт, лучше избегать такой турбы.
— посомтрите на сами крыльчатки — если они деформированны — лучше избегать.
— часто турбы от саабов продают вместе коллектором и пластинкой, котороя идёт к вылопной части. под ней находиться отверстие вестгейта. вокруг него наверняка будут трещины в улитках. сильно страшного в этом ничего нету (ну если конечно, улитка не разваливается из-за них), но повод скинуть цену — хороший. т.е. надо раскрутить и если есть, тыкнуть пальцем продавцу и попросить скидки за баг.
В случае турбин не от саабов, стоит обращать приблизительно на теже нюансы при выборе. стоит избегать дизельных турбин, так как они вопервых будут не эффективны на бензиновых моторах, а во вторых рассчитанны на меньшую скорость вращения и меньшую температуру выхлопных газов.
Если у вас турбина с возможностью водяного охлаждения… то не стоит её подключать к водяной вашей системе. оставьте просто эти отверстия открытыми.
2) Турбо-коллектор. Тут вариантов два — делать самому или заказывать из-за бугра красивый и блестящий. Делать самому можно.
Так что тот кто дружит с болгаркой и сваркой — но проблем. единственное чо, надо заказывать у знакомых, чтобы на заводе вытачивали фланец к двигателю и турбе. толщина фланца 10-15 мм желательно. 15 — предпочтительней. если будете варить сами, то очень рекомендую прикрутить флянец к двигателю, так как из-за перегрева, его поведёт и потом его надо будет отдавать на шлифовку. в лсучае покупки за бугром — ничего сложного, главное правильно указать точно свой двиг и подобрать максимально подходящий флянец, по трубины все разные. у саабовских турбин до 91ого года флянец — Т3, после — Т25. Для владельцев двигателей D серии есть более дешевый и простой вариант — коллектор от сивика 96ого года с втек-эконом. к нему сделать переходник на флянец вашей турбы и вуаля.
На первом фото сам переходник и на втором фото «грамотный» коллектор за много денег и очень эффективный…
alt
3) Большинство турбин с машин конвеерных идут с внутренними (internal) вестгейтами. варианты с внешним вестгейтом пропускаем, так как у нас бюджет не тот. большинтсво вестгейтов настроено приблизительно на 8 пси (14.7 пси = 1 бар). но можно изменять это давление удлинением или укорачиванием стержня, который идёт из вестгейта внутреннего. но при уменьшении давления лучше использовать другой способ (если инетресно, потом расскажу)
В нащем случае вестгейт настройте на что нибудь в раёне 6-7 пси. проверять — с помощью компрессора какого нить (хоть насоса с индикаторм давления)
4) перепускной клапан. нужен для того, чтобы когда вы отпускаете газ, дросельная заслонка закрывается, а турбина по инерции продолжает сжимать воздух и между турбиной и дросельной заслонкой ссоздаётся высокое давление, которое резко останавливает крыльчатку турбины, тем самым повышая износ онной и лаг онной. перепуускной клапанже открывается как только в коллекторе впускном появляется ваакум, и тем самым спускает весь воздух наружу. перепускной клапан можно снять с сааба или вольвы.
Пастиковые такие. потом их приклеить на трубу эпоксидкой.
Вариант с перепускным клапанном от МХ-6
alt
5) Fuel Management. повышая кол-во воздуха задуваемого в цилиндры, надо повышать кол-во топлива в цилиндрах. иначе обеднённая смесь и буум. двиглухана. поэтому надо ставить более производительные форсунки. для вариантов до 170-180 коней пойдут от прелюда. далее надо както уменьшить кол-во топлива при малых оборотах. для этого например можно заюзать Apexi AFC.
Компьютер чик, как стоит у концерты, для уменьшения или увеличения кол-ва топлива подаваемого в зависимости от оборотов.
alt
Если вы целитесь на что то более 180 коней, то лучше купить где нить инжектора от первого или второго поколения турбо-эклипсов с механической коробкой. эти инжектора дадут вам возможность держать до 280 коней где-то.
Тут отдельно стоит двигатели с моновпрыском и карбюраторами. там возможен лишь один вариант. продаються такие устройства FMU (Fuel Management Unit), они повышают давление в топливной линии в зависимости от давления. стоят в раёне 70 баков бу шные в штатах. т.е. тут будут стоить окло 100ки. но это самый плохой вариант. лучше всего поменять на полный впрыск.
(вот как оно выглядит)
6) Выпуск. Для турбы действует правило — чем свободнее выхлоп — тем лучше. в идеале после турбы сразу в окружающую среду.
На практике лучше сделать выхлоп из трубы диаметром 58-78 мм, без резонаторов и в конце типаспортивную банку. вообещем, ничего особенного.
Выпуск к турбе можно приваить и вот так (хотя это конечно и не очень хорошо, зато быстро и дёшево)
alt
7) Масленые линии. Для турбины надо масло. На хондах самое оптимальное место забора масла — от датчика давления масла сзади блока. так как в продаже нету никаких трубок с подходящей резьбой, я придумал единтсвенный выход, сделать переходник на заводе с той резббой как в блоке, на такую резббу как на патрубках тормозных вазовских. дёшево и сердито. Подвод к турбе, если она саабовская — такой же как и забор от блока, т.е. тоже через переходник. Отвод масла от турбины: ввариваете кусок трубки в маслянный поддон, максимально высоко к верхней его части. идея в том, чтобы из него ри нормальном уровне масла, масло не вытекало и наче будут проблемы…
Ввод масла должен быть максимально в верхней части, равно как вывод — максимально в низкой. т.е. чтобы масло спокойно вытекало из турбины. это очень критично. по поводу подвода масла.
Очень хорошо установить где нибудь в подводе масла так называемый restrictor — грубо говоря заглушка с отверстием по-середине диаметром 1 мм. дабы ограничить кол-во масла проходящее через турбину.
8) при таких давлениях интеркуллер не обязателен, но в любом лсучае очень желателен. тут вприцнипе надо изходить из удобства установки. имхо в для такого варинат лучше всего покатит интеркуллер от ауди 200. стоит он на малине около 25 баков. как закрепить интеркуллер под бампером — это уже надо выдумывать
9) воздуховоды, это собственно по чему будет идти воздух от турбы к интекуллеру и от интеркуллера к дроссельной заслонке. Можно сделать металлические. я вот хочу попробывать заюзать пластиковые трубы со строительного рынка такие серые. Их можно нагрев изогнуть по разному. тут особо стоит отметить чем их соединять между собой. в идеале — нужны силиконывые coupliers. такие куски силиконовых труб, которыми и соеденяються трубы. но конечно можно соединять с помощью кусков резиновых труб от радиаторов. вообещем тут тоже надо пофантозировать. хомуты лучше покупать стальные, те что подороже, т.к. алюминивые сломаються при первой же закрутке.
итого: 535 уе. естественно я привёл очень приближённые суммы, но есть от чего отталкиваться.
По поводу ресурса двигателя — если вы будете накачивать не более 7-8 пси. будете ездить на 95ом бензе и не будете настраивать агрессивно зажигание, то проездите очень долго
По поводу масла: менять желательно раз в 5 тысяч км. масло по вязкости подбирать самое узкое, т.е. 10w30 гораздо лучше нежели 0w50. так как все эти добавки к маслам, обеспечивающие мультивязскость при встрече с высокой температурой в турбе отлько помогают коксоваться.
Охлаждение водяное турбины применять не стоит, только будет постоянно перегревать двиг. просто воьмите за привычку постле того. как отожгли, дать постоять на холостых оборотах двигу минуты 3-4 перед тем, как заглушить.
Охлаждение масла применять так же не стоит, так как масло должно быть в своей рабочей температуре, дабы хорошо всё смазывать.
Давления штатной масляной помпы хватит с головой, дабы покрыть потребности и двига и турбы.
Интеркуллер устанавливать перед радиатором охлаждения под бампером.
Фильтр можно прикрутить прямо к турбе, либо патрубком вывести куда по выше. помните, что в лужи заезжать крайне не рекомендуется с фильтром на самой турбе. уж поверьте мне, был опыт. засосёт стока воды…
Это касается внутренних вестгейтов. Такая круглая штука, которая крепится к компрессионной улитке — я буду обзывать «актуатором». Стержень, который торчит из актуатора — рычаг.
Собственно дырка с заслонкой, через которую выплёвываютсья излишки выхлопных газхов — вестгейт собственно.)
Так как при удлинении рычага, мы автоматически открываем сам вестгейт, то мы получаем большее время, необходимое на раскручивание турбины. т.к. часть газов уходит в уже немного открытый клапан. это плохо.
решение этой проблемы очень простое: в дополнение к актуатору поставить ещё пружинку, дабы вестгейту было поще открываться было проще открываться. тем самым мы уменьшим усилие, необходимое для открытия вестгейта, но тем самым мы оставим клапан закрытым полностью, что поможет получить время включения турбины раньше.
просто до безобразия
Вот картинка, призванная помочь понять о чём я тут болтал
alt
Honda Fit Base Supercharger Kit. Automatic Transmission
alt
The KraftWerks Fit Base supercharger kit is just what the doctor ordered for this pint-sized hatchback. Using the small Rotrex C15-16 on the Auto, this CARB-Pending kit gives the anemic Fit a needed increase in power. The extra power allows for easy cruising at highway speeds, as well as canyon carving fun with just a touch of the pedal. All required hardware and electronics are included, so there is absolutely nothing else needed.
-L15A AT Engine Only-
-CARB Pending-
Included Items:
• Rotrex C15-16 Supercharger at 5 PSI*
• Rotrex Self-Contained Oiling System with Oil Cooler
• KraftWerks Recirculating Bypass Valve
• KraftWerks Automatic Belt Tensioning System
• KraftWerks SuperCard Engine Management System
• KraftWerks Aluminum Intake and Discharge Piping
• KraftWerks Silicone Hoses
• KraftWerks Oiled Air Filter
• KraftWerks 5-Rib Belt
• KraftWerks Brackets and Hardware
*Boost level is determined at sea level, and can change depending on modifications, weather, altitude, etc.
Турбонаддув своими руками
Наверное, ни один автолюбитель не откажется увеличить мощность двигателя своей машины. Сделать это можно разными способами. Некоторые из них трудоёмкие, некоторые — не очень. Сегодня речь пойдёт об увеличении мощности мотора относительно лёгким способом: установкой турбонаддува своими руками.
Что такое турбокомпрессор и из чего он состоит
Механический турбокомпрессор для легкового автомобиля
Если коротко, турбокомпрессор — это устройство для нагнетания сжатого воздуха в цилиндры двигателя.
Схема стандартного механического компрессора для легковых автомобилей
А теперь разберёмся с этим устройством подробнее.

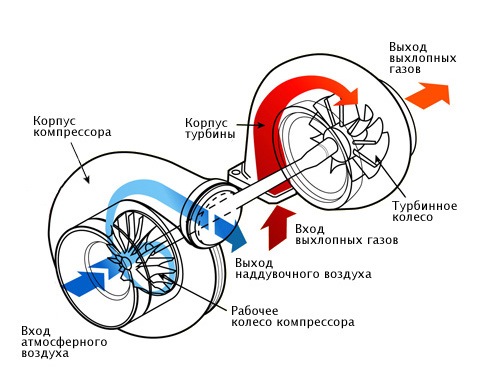

Схема движения воздуха и выхлопных газов в механическом компрессоре
Мотор работает, потому что в нём постоянно горит топливно-воздушная смесь, подаваемая в цилиндры. Оптимальное соотношение топлива и воздуха в этой смеси зависит от типа двигателя. Размеры цилиндров тоже важны: именно они ограничивают объём подаваемой смеси. Турбокомпрессор устраняет это ограничение. Во время такта впуска он подаёт в цилиндры больше воздуха, дополнительно обогащая смесь. Сгорая, она выделяет гораздо больше энергии, увеличивая мощность двигателя на 20–40%. Турбокомпрессоры бывают двух типов:
Механический турбокомпрессор использует энергию выхлопных газов: они подаются на крыльчатку турбины, заставляя её вращаться. На том же валу располагаются лопасти компрессора, которые и создают необходимый поток воздуха, нагнетаемого в цилиндры.
Электрические турбокомпрессоры появились относительно недавно. Они не используют в работе выхлопные газы. Давление эти устройства нагнетают с помощью отдельных компактных электрических компрессоров.
Достоинства и недостатки компрессора в автомобиле
На первый взгляд может показаться, что никаких проблем из-за установки турбонаддува возникнуть не должно. Но это не так. Это устройство имеет несколько минусов, а в особо тяжёлых случаях может представлять реальную опасность для водителя. Достоинства турбины очевидны:
А теперь переходим к минусам.
Подготовка к установке турбонаддува своими руками
Как установить турбонагнетатель
Сначала перечислим всё, что потребуется для работы.
Инструменты и расходные материалы
Последовательность операций при установке турбонаддува
Воздушный фильтр автомобиля откручивается и снимается
Воздушные патрубки машины снимаются и очищаются керосином
Трубки воздушных каналов двигателя очищаются проволокой
Турбокомпрессор устанавливается на систему подачи воздуха
Патрубки входной и выхлопной систем фиксируются хомутами
Масло в турбокомпрессор заливается с помощью воронки
Видео: монтаж турбонаддува на ВАЗ 2109
Важные моменты работы с турбированным двигателем
Несмотря на ряд минусов, после установки турбокомпрессора водителя ждут перемены к лучшему. У мотора не только увеличится мощность, но и серьёзно снизится «прожорливость», так как в турбированной машине около 30% несгоревшего бензина не выбрасывается в атмосферу, а используется повторно. Так что при соблюдении вышеперечисленных мер предосторожности водитель не только сможет ездить быстрее, но ещё и неплохо сэкономит.
Турбонаддув и как собрать полнаценный турбоВАЗ.
Тюнинг автоВАЗ.
Турбонаддув и как собрать палнаценный турбоВАЗ.
Я думаю каждый обладатель русского авто хоть раз но задумывался над такой проблемой как, увиличение мощности своего двигателя. На самом деле это достаточно сложно сделать с движками которые ставил ВАЗовский производитель начиная с 90-х заканчивая 2005 годом. И на много легче исполнить такую мечту обладателям более современного автомобиля, например ЛАДА Приора или Гранта. Но я не хочу сразу разачеровывать большую часть обладателей таких родных Девяток, семерок и.т.д. Если вы человек который хочет потратить 150-300 тысяч на дороботку а точнее даже полную замену двигателя в своем тазике то читайте дальше, но если же вы относитесь к тем людям которые пишут, что лучше купить сразу хорошую иномарку НО при этом пишут это на блогах автоВАЗ, то вам сдесь делать нечего.
Так что такое турбонаддув, что он из себя предстовляет и вообще стоит ли он того что бы поставить его в свою ласточку? ОТВЕТ: да стоит. Скажу следущим оброзам, каждый кто говорит что его тазик валит обязан открыть капот и показать так называемую улитку которая на первый взгляд не чего серьезного не предстовляет, ну кроме того что она увеличила лошадок в этой машине примерно до 200-х сот.
.1

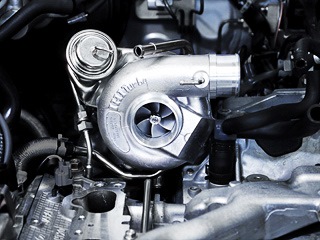

Вот как примерно выглядит эта радость на ВАЗ.
.2
Если вы асмелитесь на такую дароботку то встанет два вопроса: 250л.с или 350л.с? Да да именно а токих цыфрах будет идти речь когда вы будете этим заниматься. Но также встанет вопрос: от 150.000 руб. или от 250.000 руб.)) Я думаю половина уже перестала читать после таких цыфр, но не кто и не говорил что ваш авто это велосипед на который вы прицепите кусок бутылки с прищепкой и он будет трищать как мот))) В этой статье, я объясню, что такое турбо и что нужно для его установки, и даже представлю примерный список деталей которые вам пригодяться.
Начнем с того что такое турбо?
Как я уже говорил с первого взгляда это обычная улитка и причом до издивательства небольших размеров как на рисунке 1. И каким же образом это штука может помочь двигателю? Как сказал один великий человек «Все гениальное на самом деле просто». Надеюсь все автолюбители читающие эту статью знают, что по закону физики мошность двигателя напримую зависит от каличества топлива которое в нем зжигаеться за один рабочий цикл, другими словами больше топлива сжигаем, больше мощности получаем! Но что бы згорало топливо нужен дрогоценный кислород который с таким успехом выдиляют деревья, но дерево под капот не установишь)) и по этому в машине есть другие способы попадания кислорода в двигатель. Но если мы захотим увеличить мощность нам нужно увеличить каличество воздуха так как для бензиновых двигателе на одну часть топлива пологаеться 14-15 частей воздуха в зависимости от режима работы и других факторов. Но факт астаеться фактом кислорода нужно намного больше чем топлива которое увеличить намного проще чем количество воздуха. И именно в этот момент в бой вступает ТУРБОКОМПРЕССОР.
.4
Возможно кто-то уже запутолся и не может понять почему в тексте звучат то слово ТУРБОНАДДУВ то ТУРБОКОМПРЕССОР. Для таких личностей объясняю турбонаддув это не что инное, а часть турбокомпрессора причом самая главная без которой тех замых заветных лошадей под капотом не когда и не было бы.
Теперь продолжим. Идея того самого швейцарца проста как 2×2. Как ветер вращает колесо ветреной мельницы так и отроботавшие газы вращают колесо с лопатками(на рис4). Это самое колесо называеться РОТОР ТУРБИНЫ и посажено оно на один вал с колесом компресора. РОТОР получает свое вращение от выхлопных газов, а соединеный с ним компресор, работает в качестве вентилятора, нагнетает дополнительны воздух в цилиндры. Вот именно вся эта не очень сложная конструкция и называеться ТУРБОКОМПРЕССОР или же ТУРБОНАГНЕТАТЕЛЬ, который не сильно отличаеться от своего более известного брата.

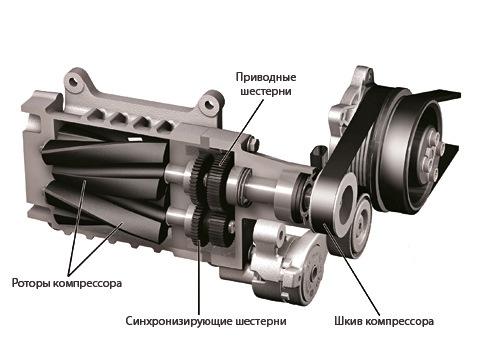

.5
Это аналог турбонаддува-приводной нагнетатель-жестко связан с двигателем и тратит на свою работу часть его мощности.
В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.
Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.
.6

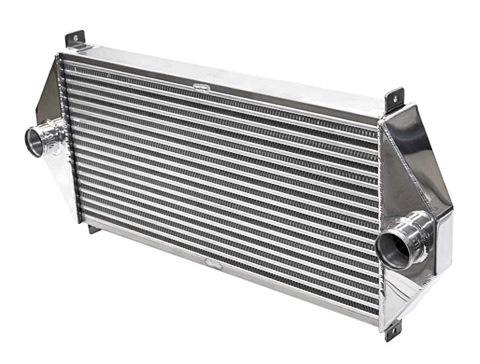

Вот так выглядит интеркулер.
Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.
.7

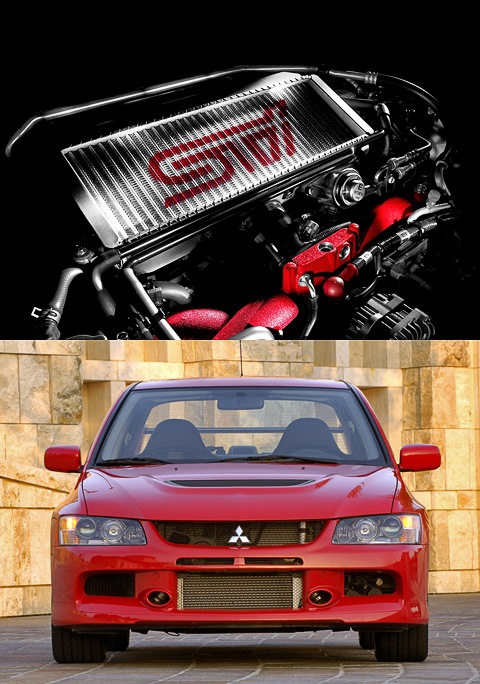

А вот так интеркулер выглядит на двигателе Subaru Impreza WRX STI (верхняя картинка). А у Mitsubishi Lancer Evolution интеркулер находиться в переднем бампере перед радиатором.
Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскаленных газов достигает 1000 градусов. И это означает, что сделать турбонаддув достаточно сложно, ну а про затраты сказано уже было.
По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.
Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться. Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.
Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.
На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах
Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

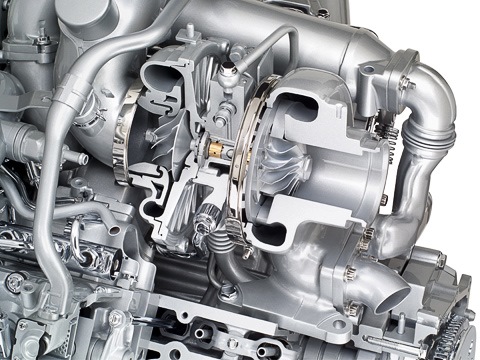

.8
Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких
Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.
.9

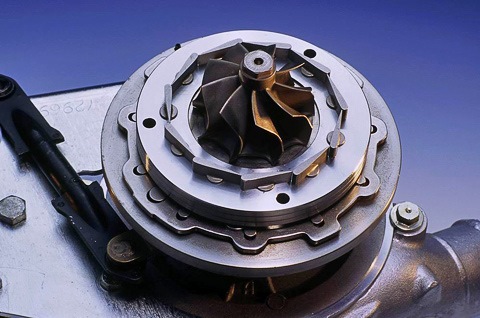

Это турбина с изменяемой геометрией.
Саму коннструкцию турбомоторов давели до ума уже очень давно. И сами турбокомпрессоры пользуються очень большой популярностью среди автотюнтнга. И все это по той причине, что при установке такого компресора ваш простой с виду автомобиль не будет видеть канкурентов в городе практически вообще.
И так как я и обещал вот примерный список деталей которые вам потребуються!
ТУРБО 250 л.с. от 150.000 руб.
Список деталей с установкой
Турбо-поршни
Расточка или замена блока цилиндров *
Поршневые кольца
Поршневые пальцы
Стопорные кольца поршневых пальцев
Шатуны *
Коленвал *
Вкладыши коленвала
Полукольца коленвала *
Форсунки охлаждения поршней *
Масляный картер безотливной со сливом масла с турбины
Прокладка масляного картера
Прокладка головки блока цилиндров
Прокладка впускной трубы
Прокладка выпускного коллектора
Прокладки мелкого ремонта двигателя
Прокладка дроссельного патрубка
Ремень ГРМ
Ролики ГРМ
Помпа *
Сальники коленвала
Ремонт головки блока цилиндров *
Масло
Фильтр масляный
Антифриз
Турбоколлектор
Термолента
Турбокомпрессор
Шланг подачи масла к турбине
Банджо-болт
Трубка слива масла с турбины
Шланг слива масла с турбины
Шланги водяного охлаждения турбины
Шланги вакуумные
Турбо-ресивер
Патрубок дроссельный 54 мм
Трос газа *
Интеркулер
Клапан сброса избыточного давления (Блоу-офф)
Регулятор давления наддува механический (Буст-контроллер) *
Воздуховоды, силиконовые переходники, хомуты (Пайпинг)
Фильтр нулевого сопротивления (ФНС)
Труба выпускная от турбины (Даунпайп)
Резонатор 60 мм MG-Race (либо труба 60 мм без резонатора)
Глушитель 60 мм MG-Race (либо гусь 60 мм + глушитель от SAAB Turbo)
Переходники 60 мм — 60 мм
Бензонасос Walbro 255 л/ч
Форсунки Bosch 440сс (либо Siemens DECA 630сс)
Свечи зажигания холодные NGK
Датчик тепературы воздуха (ДТВ) Delphi
Датчик абсолютного давления (ДАД)
Указатель давления наддува *
Сцепление металло-керамическое PILENGA Sport *
Опоры двигателя усиленные *
Электровентиляторы охлаждения радиатора *
Радиатор охлаждения двигателя *
Контроллер *
Online прошивка контроллера
Вот такой небольшой списочек вам пригодиться что бы сделать из сваего ТАЗА вполне достоййный автоспорт. Конечно же если стритрейсер и вам нужно готовить авто для гонки то некоторые детали вам пригодяться, а какието нужно будет заменить на еще более мощные. Самое главное что бы все было гармонично.
Ну а теперь поговорим о том как собрать оптимальный для города турбо матор!
Как собрать оптимальный для города турбо мотор.
В последнее время многие владельцы автомобилей ВАЗ интересуются, как собрать оптимальный для города турбо мотор. В связи с этим мы решили предоставить вам конкретные рекомендации, как собрать его наиболее грамотно и без лишних затрат.
Основой нашего будущего турбодвигателя будет служить весьма популярный в настоящее время ВАЗовский шестнадцатиклапанник с индексом 21126 от автомобиля Лада-Приора. Но наше руководство можно считать универсальным, ведь следуя ему, вы сможете собрать турбо мотор на любой другой базе. Ключевым моментом выступает не столько специфика отдельных двигателей, сколько сам подход и объём будущих их трансформаций.
И так, первым делом нужно разобрать двигатель и оценить его состояние. Если двигатель «с хорошим пробегом», то блок цилиндров отдаётся на расточку под следующий ремонтный размер. При сборке блока используются так называемые турбо-поршни. Самый распространённый и хорошо зарекомендовавший себя вариант – это турбо-поршни, доработанные из заводских «Нивских» поршней. Они отличаются увеличенной (до 20 куб. см) камерой сгорания и цековками под шестнадцати клапанную ГБЦ. Штатные «Приоровские» шатуны также не подойдут для двигателя с турбонаддувом. Лучшей их заменой станут стандартные шатуны ВАЗ 2110. А вот коленчатый вал остаётся «родной» – 75,6 мм. В результате мы получаем двигатель с прежним объёмом (1.6L), но с уменьшенной до 7.6:1 степенью сжатия. Подобные конфигурации «низа» активно используются при построении турбо моторов с мощностью до 400 л.с.
На следующем этапе нужно определиться с самой турбиной. На наш взгляд наиболее подходящим для повседневной эксплуатации является турбокомпрессор TD04L (штатный для Subaru Impreza WRX), ему свойственен ранний подхват и достаточно широкий рабочий диапазон – прекрасный выбор для езды в условиях города. Максимальная мощность порядка 250 л.с., что в том числе позволит демонстрировать достойные результаты в любительских соревнованиях Drag-racing. Хотите больше мощности, тогда выбирайте турбокомпрессор TD05 или же GT28. Для выбранной турбины понадобится соответствующий турбо-коллектор. Также к турбине нужно подвести масло и реализовать масло-слив, организовать подачу и слив охлаждающей жидкости. Очень важно использовать армированную масло-подачу и силиконовые армированные тосольные магистрали. Именно армирование этих узлов позволит вам навсегда забыть о возможных с ними проблемах.
Выбирая интеркулер, помните, что обдув со штатным бампером весьма плох. При установке большого интеркулера, обдув радиатора окажется совсем неэффективным, а значит, постоянный перегрев вам гарантирован. Для эксплуатации в городе можно ограничиться интеркулером 690х180х65. Он подходит под стандартный бампер, полностью удовлетворяя потребности в охлаждении. К тому же лучше не создавать воздушную магистраль с большим диаметром в автомобиле для города. Не стоит усложнять себе процесс установки и получить в результате турболаг – это медленная реакция мотора с турбонаддувом на нажатие педали газа из-за потребности в увеличении давления в самой воздушной магистрали. Исходя из этого, чем меньше её объём, тем меньше будет турболаг. Используйте алюминиевый пайпинг-кит диаметром 51 мм – это лучший выбор для установки воздушной магистрали. Если же вы строите мотор с мощностью под 300 л.с. и планируете довольно часто участвовать в соревнованиях, выбирайте интеркулер 700х230х65 и пайпинг диаметром 57 мм.
Штатный ресивер потребуется заменить специальным турбо-ресивером, отличающимся от атмосферных версий маленьким объёмом и изменённой геометрией. Желательно заменить и стандартный дроссельный патрубок. Наиболее подходящим является патрубок с диаметром заслонки 54 мм. Перед заслонкой на воздушную магистраль устанавливается клапан сброса избыточного давления, другими словами блоу-офф. Именно эта деталь издаёт эффектный «пшик» при переключении передач, т.е. при отпускании педали газа.
Не забудьте правильно подобрать топливные форсунки, делать это нужно, исходя из мощности мотора. Ведь возросшее количество воздуха важно обеспечить в нужном объёме подачей топлива. Планируемая мощность двигателя 200 л.с. – остановитесь на форсунках Bosch 0 280 150 431, их производительность составляет 360 cc. Для нужд мотора в 250 л.с. следует использовать форсунки 440 cc, а это уже модель Bosch 0 280 150 558. А вот для движка более 300 л.с. рекомендуются форсунки от Siemens Deka с производительностью 630 cc.
Вместе с форсунками меняем и топливный насос, так же отличающийся большей производительностью. Например, для бензонасоса Walbro характерно то, что он может выдержать нагрузки мощнейших двигателей, которые можно встретить на большинстве гоночных автомобилей.
Кроме подачи топлива доработайте и саму систему управления двигателем. В частности, лучше не использовать традиционный датчик массового расхода воздуха (ДМРВ), его обычно заменяют датчиком абсолютного давления (ДАД) и датчиком температуры воздуха (ДТВ). Таким образом, вы обеспечите себе надёжность и возможность работать со всеми сверхсовременными программами, контролирующими работу мотора.
Подбирая датчик абсолютного давления, остановитесь на модели, верхний диапазон которого наиболее всего близок к рабочим характеристикам. Другими словами, если в ваших планах использовать давление в турбо моторе приблизительно в один бар, то нецелесообразно применять ДАД с верхним значением в 3 бара, иначе вам не удастся точно настроить турбо мотор. Решая проблему выбора оптимальных вариантов для датчиков и форсунок, рациональнее всего будет воспользоваться советами мастера, который будет заниматься настройкой собранного турбо мотора.
Ещё один ответственный момент – подбор распределительных валов. Вся сложность в том, что их выбор индивидуален для отдельного турбо мотора. Так, для простого проекта хватит и стандартных распредвалов. Но их придётся заменить, если планируется рост мощности в самом верхнем диапазоне. Наш совет — распределительные валы с подъёмом клапана 10.3 мм от «Стольников-моторс». Свойства этой модели позволяют отлично работать мотору, как в городском цикле, так и в условиях соревнований.
Сборка турбодвигателя затрагивает и вопросы ГБЦ. Так, для езды по городу можно ограничиться стандартной головкой блока. Но если вы планируете выжать из мотора по максимуму, и автомобиль готовится для участия в дрэг-рейсинге, то целесообразна установка головки блока цилиндров с увеличенными каналами и клапанами. Это позволит получить большую мощность и переместит полку момента на более высокие обороты.
Отдача турбодвигателя будет максимальной при увеличении диаметра выпускной магистрали, начиная от самого даунпайпа и до оконечной банки. Помните, что заузив магистраль хотя бы в одном месте, вы уменьшите весь её диаметр. Для двигателей с мощностью от 200 л.с. оптимальным считается использование выхлопной системы диаметром 60-63 мм. В качестве готового решения можно смело использовать резонатор и глушитель MG-RACE с диаметром трубы 60 мм. Эти элементы выпускной системы отлично себя зарекомендовали и часто используются нами на практике.
Сцепление для турбомотора, в частности городского – особенно важный момент. Мы рекомендуем использовать комплект PILENGA Sport с металлокерамическим ведомым диском с демпфером. Конечно, использование такого сцепления в условиях городских пробок доставляет некоторые неудобства, но зато оно отлично справляется с передачей крутящего момента двигателя мощностью до 300 л.с.
Из всего вышесказанного можно сделать важный вывод, что переоборудовать стандартный двигатель в турбо мотор гораздо проще, дешевле и выгоднее, чем работать с моделью, прошедшей полноценный атмосферный тюнинг, т.к. замене подвергаются практически все элементы двигателя. Тщательно подбирайте комплектующие, при сборке уделяйте внимание каждой мелочи, не экономьте на квалифицированной настройке собранного турбо мотора – именно это гарантирует высокий ресурс и мощностные характеристики вашего двигателя.
