Как рисовать квадроцикл детям
Как нарисовать квадроцикл карандашом поэтапно?
Нашла вот такой квадроцикл, вместе с Крутым Сэмом:) Рисовать очень трудно, много различных деталей, так что мужайтесь и набирайтесь терпения:) Только так у вас получится отличный рисунок:)
Материал брала с этого сайта
Нарисовать шприц сможет практически каждый, даже тот кто делает только первые шаги в рисовании. Для того чтобы нарисовать шприц нужно четко представить его размеры и форму, затем свое рисование начнем с ручки-поршня. Рисуем его из прямоугольных фигурок, таким вот образом:
Теперь дорисовываем весь шприц и острую иглу:
Расчерчиваем на шприце деления, можно их обозначить при помощи цифр, но можно и просто оставить их в виде горизонтальных палочек:
После того как шприц нарисовать его можно раскрасить, так в нем может находиться кровь, тогда он будет красным, либо лекарство, тогда нужно использовать другой цвет:
Стоунхендж видела на фотографиях, но никогда не рисовала. Я думаю, что начала бы с того, что ознакомилась с реальными фотографиями, чтобы вообще иметь представление о задании.
Можно даже для себя выбрать оптимальную фотографию и по ней уже пробовать создать свой Стоунхендж.
Стоунхендж можно изобразить на основе прямоугольников, которые мы немного изменим.
На листе бумаги мы можем провести линию горизонта. А затем в этих пределах мы будем создавать свой каменный комплекс.
Рисуем с центрального камня. Это просто прямоугольник, у которого немного видно одну сторону. То есть, нам надо показать объем. Получается прямоугольник со стороной у которого нам надо будет немного «срезать» вторую стену. Ведь камни не могут быть правильной формы. Они должны иметь неповторимую форму. Затем делаем небольшое расстояние и вновь рисуем следующий камень.
Каждый следующий камень надо будет рисовать не по прямой, а по дуге. Таким образом мы покажем, что стоунхендж имеет нужную форму. Когда мы закончим создавать нижний ряд, нам надо будет нарисовать несколько камней сверху. если оставить рисунок в такой карандашной технике, то очень важно наложить тени. Тени помогут показать рельеф камней, придадут нужный объем.
Если окрашивать красками рисунок, то это будет намного сложнее. Придется краску либо заранее размывать, либо уже на рисунке непосредственно.
Как нарисовать квадроцикл Сузуки Квадранер-125?
В данном уроке вы найдете поэтапную схему рисования, состоящую из 8 шагов, посвященную тому, как нарисовать квадроцикл Сузуки Квадранер-125.
Шаг 1. Для начала нарисуем центральную горизонтальную линию. Разобьем ее на три равных части, а крайние отрезки — еще на две. Проведем две вертикали и их концы соединим горизонталями.
Шаг 2. Нарисуем два овала и наклонную лини приблизительно под углом 30 градусов. От ее края проведем вертикаль и на ее вершине короткий отрезок под тем же углом.
Шаг 3. Левые половины овалом делим пополам и проводим вертикали, делаем необходимые засечки. Проводим еще одну наклонную параллельную первой и делаем вспомогательные засечки.
Шаг 4. Прорисовываем передние и задние колеса машины, изображая их соответствующими дугами. Прорабатываем корпус автомобиля, следя за углами, длиной и расположением линий относительно друг друга. Рисуем линию руля квадраннера.
Шаг 5. Дорисовываем передние колеса автомобиля. Рисуем кривую линию бампера. Несколькими линиями подчеркиваем форму корпуса, рисуем контуры углубления и фары квадраннера, а также изгибы надколесных покрышек. Размечаем детали на линии руля.
Шаг 6. Детально прорабатываем все колеса авто. Прорисовываем форму бампера, углубления, фары и элементы руля машины. Рисуем выхлопную трубу и изображаем форму сидения и покрышек квадраннера.
Шаг 7. Окончательная проработка бампера с прорисовкой труб. Подчеркиваем несколькими линиями форму корпуса, покрышек и сидения автомобиля. Дорисовываем руль.
Шаг 8. Более четкая проработка всех деталей квадраннера и наложение теней.
На данном этапе урок как нарисовать квадроцикл Сузуки Квадранер-125 завершен. Вы можете оставить карандашный набросок или придать рисунку цвет. Желаем Вам творческих успехов!
Детский квадроцик своими руками. Часть2
Итак снова неделя и время для работы над проектом для детворы)
В магазинах за выходные под набрал кое каких запчастей а так в основном все нашел в гараже и ближайшей мусорки в гаражном кооперативе…)

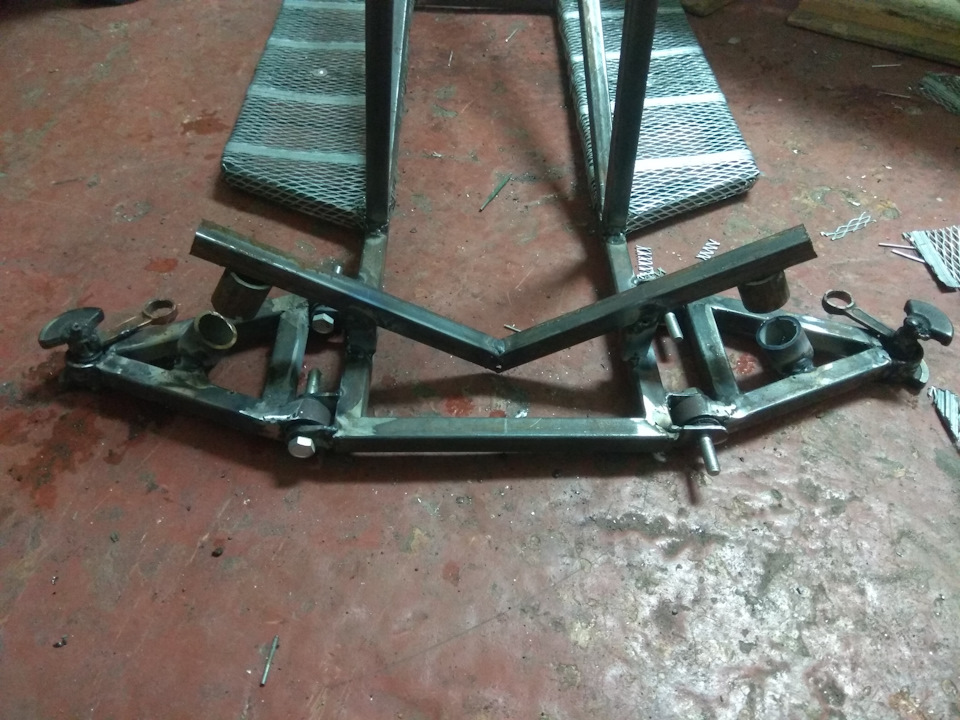

Сперва начал с передней подвески, точнее ее крепления к раме. Сделал уголки.
И все приварил. Паралельно работал с помощником над подножками.
Сетку взял со старого КамАЗы скоро фильтра.

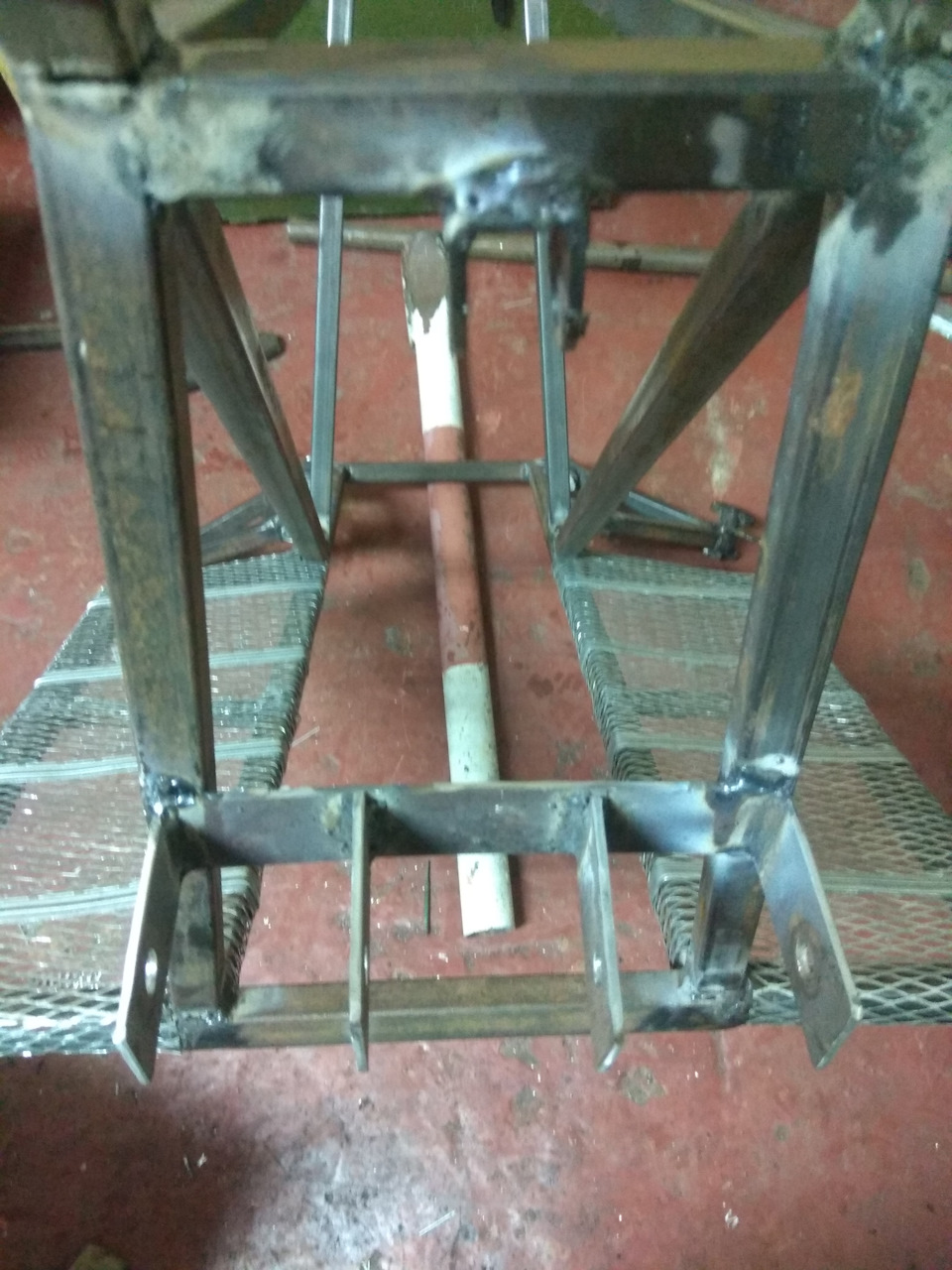

Дальше понеслась работа по креплению задней оси.
Материал брал листовой металл 4мм. Так как уголков таких размеров не было. Да и со сваркой наладил контакт, уже сносно варить начал)))
Амортизаторы взял с какого-то старого советского мотоцикла. Один амортизатор смог восстановить, второй взял только пружину и распустил ее на 2 части для передней подвески.

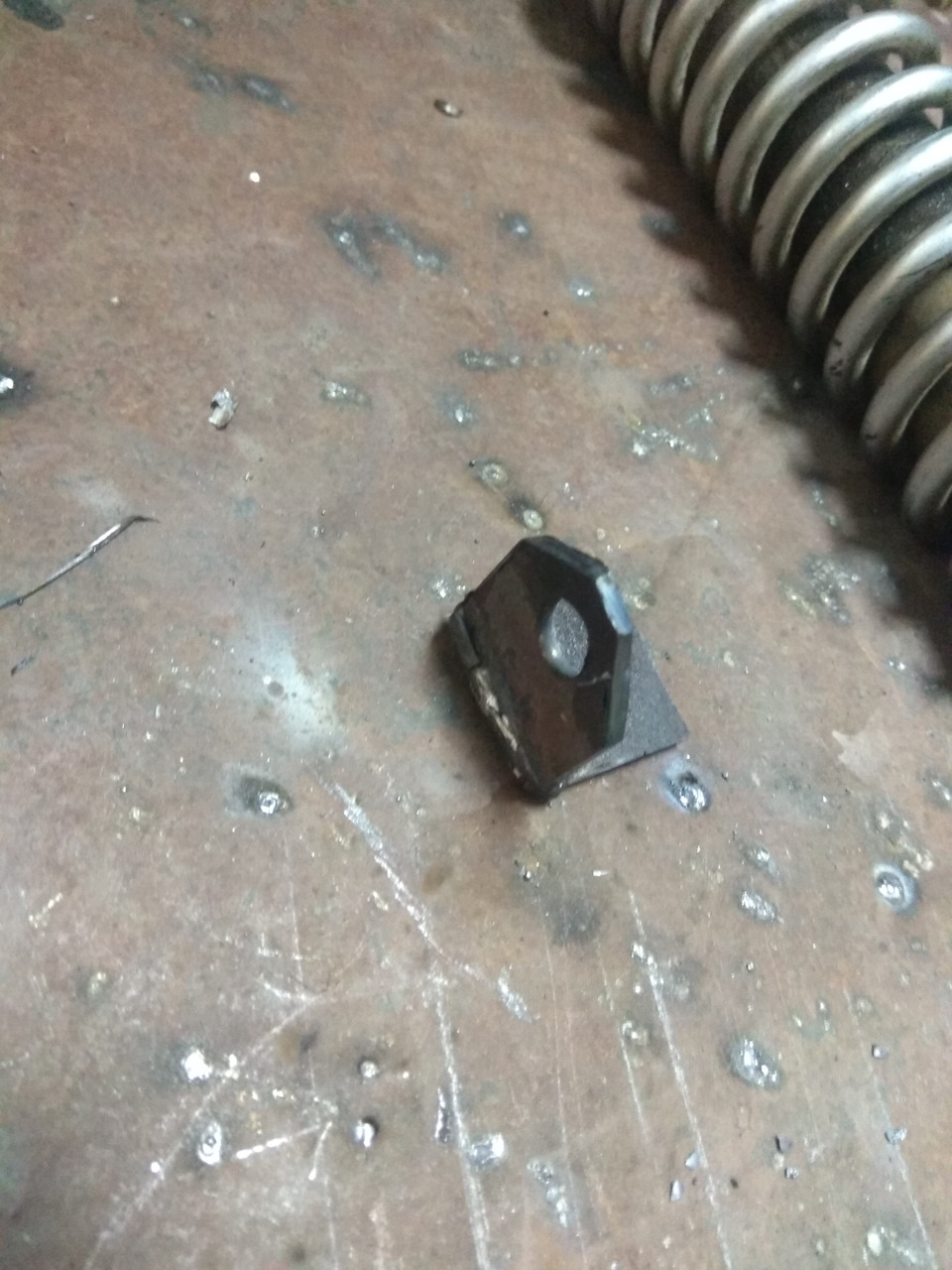

Приподнял сантиметров на 5 всю раму. Дальше наварил трубки длиной по 4 см. Чтоб пружины не соскакивала. И наварил из профиля уголок для фиксации пружин.

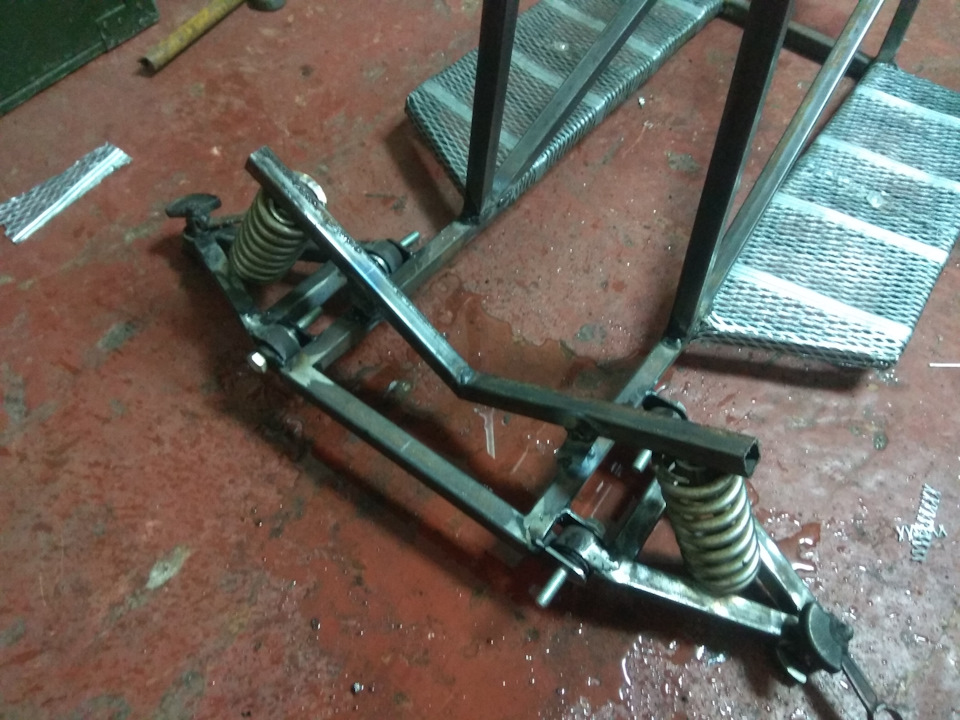

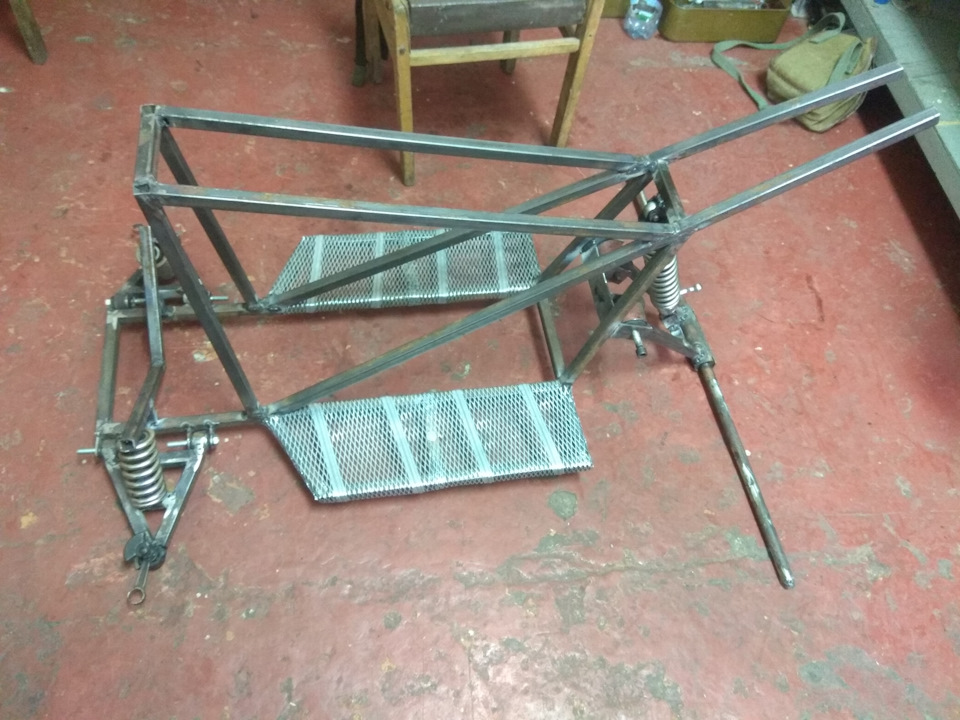

Вся подвеска с рамой преобрели вот такой вид

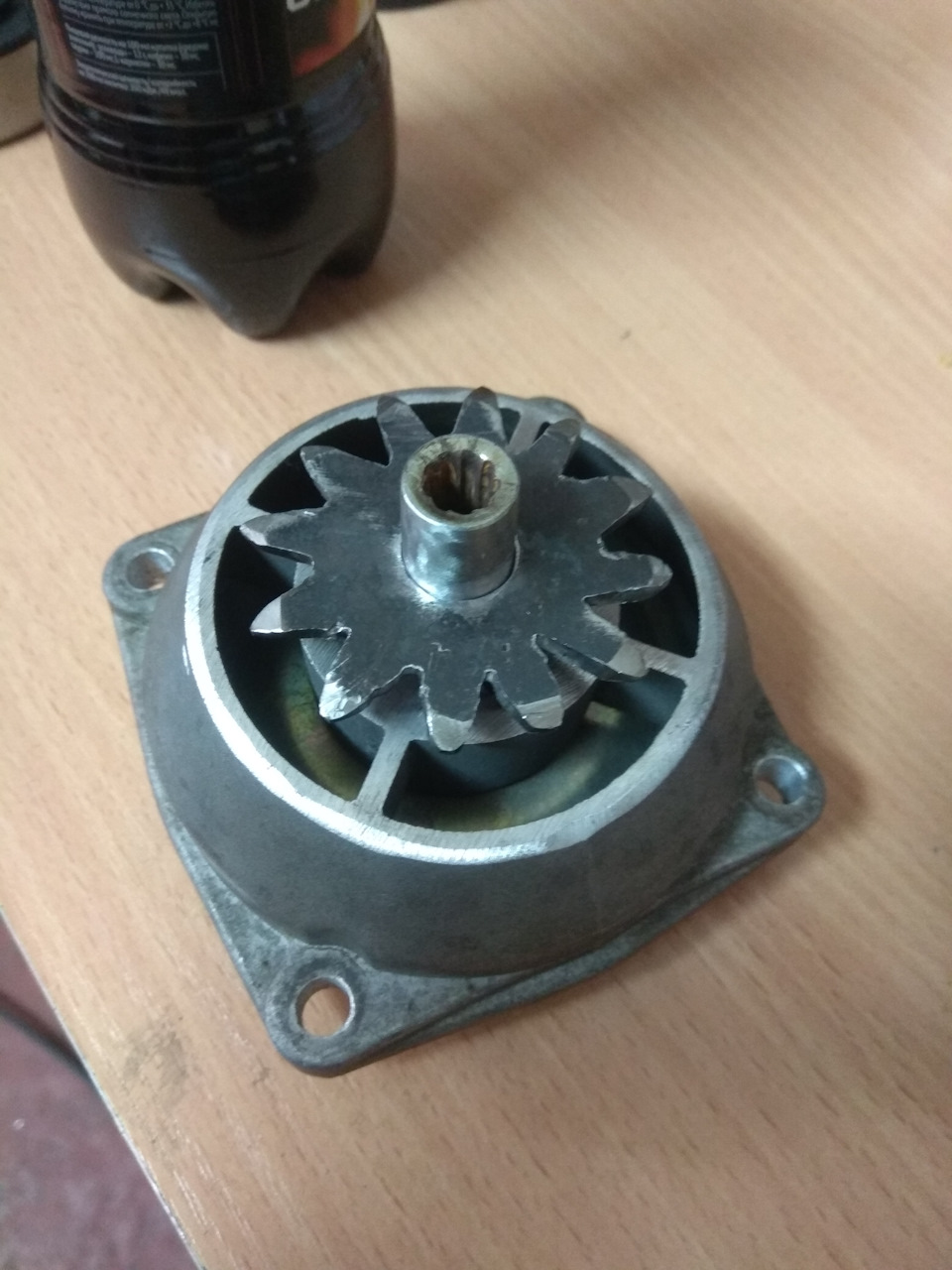

Дальше больше… И настало время установки пламенного сердца агрегата. Это мотор от бензокосы. Распелив часть вала высвободил ось которая идёт от сцепления (так как оно нам просто необходимо), и наварил на нее самодельную звёздочку. Скажу сразу звёздочка вышла только с 3 попытки. Не так это и просто оказалось. Но возможно!

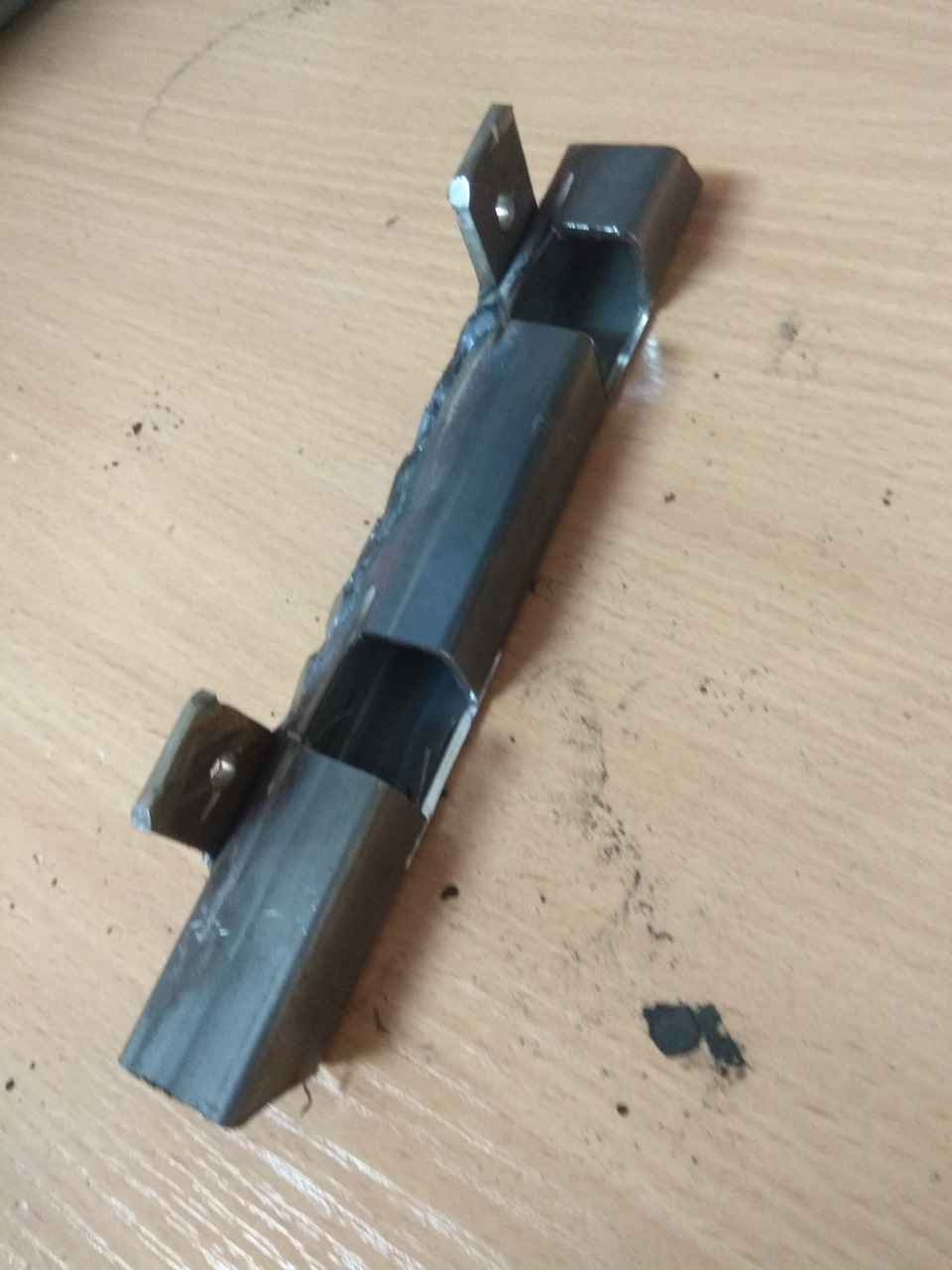

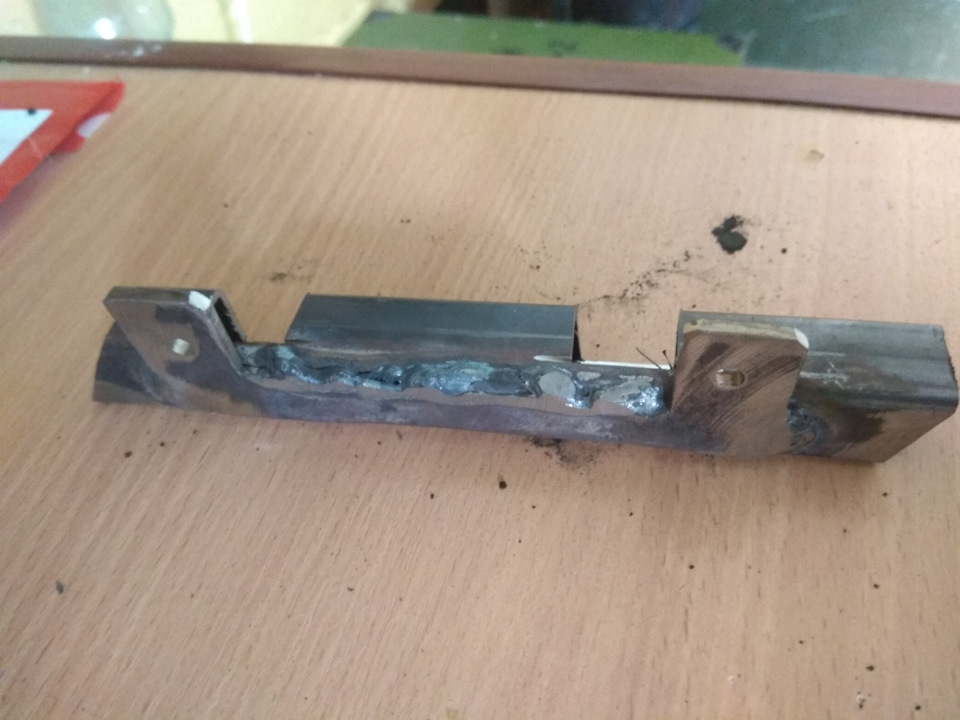

Крепления под мотор сделал из профиля 20х20мм. И куска листового металла.
Прикинул место установки и вперёд
Вывел место под заднюю звёздочку, долгие долгие примерки, подгонки и сварка.
Ну на этом и все закончилось на сегодняшний день.) Пока доволен хотя и есть маленькие проблемы…двигатель не могу завести теперь))))) но это победим!
Так что.
Всем спасибо.
Продолжение следует!)
Как поэтапно нарисовать квадроцикл за 1 минуту. Простая графика рисования короткой анимации.
Как нарисовать Мотоцикл | Уроки рисования | Yamaha R-1Подробнее
Как Нарисовать МОТОЦИКЛ, Рисунки для детей и начинающих #drawingsПодробнее
Вы Думали, что Видели Все, Пока Это не Было СнятоПодробнее
ДТП с квадроцикламиПодробнее
КВАДРОЦИКЛ АВАНТИС ХАНТЕР 200 БИГ. ВЫБОР МОИХ СОСЕДЕЙПодробнее
Детский квадроцикл настоящий (уменьшенная копия) обзор. Купить👇Подробнее
Покатушка #stels300b & #cf500a в яме, в поле, в лесу!Подробнее
Это не фотошоп а реально ОГРОМННЫЙ КВАДРОЦИКЛ СОКОЛ ПРОПодробнее
Новогоднее Поздравление | С НОВЫМ ГОДОМ!Подробнее
ДЕНЬ РОЖДЕНИЯ КЛУБА НОВЫЙ ГОРИЗОНТПодробнее
Детский квадроцикл Mowgli DUX 8+Подробнее
Квадроцикл / Ремонт ходовой квадроцикла #квадрик 2 серияПодробнее
НАШЛИ ГРЯЗЬ В ЖАРУ👌🏽 КВАДРОЦИКЛЫ BRP XMR!Подробнее
Детский электрический квадроцикл MOTAX ATV Х-16Подробнее
Кто победит. JEEP vs ATV.ПАПЕ по заслугам. Подробнее
Как правильно выбрать детский квадроциклПодробнее
НЕ СМОТРЕТЬ ДО КОНЦА. 🥶😱 поездка в🌲 на заднем приводе Suzuki ltz 400, BRP 800XMR, atv Китаец300Подробнее
(+16 фото) Делаем детский квадроцикл своими руками
Кататься на велосипеде 🚲 — очень увлекательно для детей. Однако еще прелестнее может оказаться поездка 🚴🏻♀️ на четырехколесном моторном транспорте. 🚴🏻♂️ Чтобы сэкономить средства 💰 на его покупку, нужно знать, как делать детский квадроцикл 🚵🏻♂️ своими руками, добиваясь необходимых характеристик.
КАК СДЕЛАТЬ КВАДРОЦИКЛ ДЛЯ РЕБЕНКА СВОИМИ РУКАМИ
Детский квадроцикл может быть изготовлен самостоятельно из старой мототехники и дополнительных запчастей. Главное – чтобы сделанное вами транспортное средство было безопасным – ведь речь идет о детях! Если вы планируете использовать новые детали, то выбирайте только качественные, а б/у материалы нуждаются в самой критической оценке. Особенно это относится к крепежным составляющим: болтам, шурупам и т.д.
ЧТО ПОТРЕБУЕТСЯ ДЛЯ СОЗДАНИЯ ДЕТСКОГО ВЕЗДЕХОДА?
Прежде всего – определитесь с внешним видом вашего уникального квадроцикла и его размерами. Вы можете сделать внедорожный агрегат для ребенка любой сложности – здесь все зависит от ваших знаний и навыков. Если вы не хотите тратить месяцы на создание электроквадроцикла, остановитесь на более простой конструкции – в будущем, по мере взросления вашего ребенка, ее можно будет усовершенствовать.
Основа любого транспортного средства — рама. Чертеж рамы детского квадроцикла своими руками необходим, чтобы соблюсти точность размеров всех элементов конструкции. Наверняка вы сможете сделать чертеж самостоятельно. Если вы предполагаете возможность в будущем усиления и модернизации вашего квадроцикла, тогда рама должна иметь хороший запас прочности в подвеске. Для рамы можно использовать как квадратный профиль подходящего размера (например, 25х25мм), трубу 1/2 дюйма или готовую конструкцию с модели-донора– все зависит от вашего желания, фантазии и возможностей.
Если рама делается самостоятельно, обратите внимание на качество сварочных швов.
Колеса, тормозная система и система рулевого управления, амортизаторы – следующий этап сборки квадроцикла для ребенка. Колеса большинство мастеров рекомендуют подбирать новые – можно, например, взять колеса для картинга или даже для садовой тачки ф320 мм. Если вы делаете квадроцикл для ребенка постарше, наверняка он захочет гонять на нем по бездорожью – тогда выбирайте колеса с широким протектором и купите штампованные диски ( пусть и самые простые). Это повысит безопасность квадроцикла и позволит ребенку преодолевать серьезные преграды.
Привод на два задних колеса для детского квадроцикла от электромотора достаточной мощности через редуктор (самодельный или готовый) – хорошее решение. Кнопка газа на руле порадует вашего юного водителя и сделает детский квадроцикл подобным настоящему. Система рулевого управления – важный элемент, обеспечивающий безопасность маленькому водителю и гарантирующая, что он сможет легко управлять своим квадратиком.
ЭЛЕКТРОКВАДРОЦИКЛ СВОИМИ РУКАМИ: ДВИГАТЕЛЬ И АККУМУЛЯТОР
Аккумулятор и двигатель для самодельного квадроцикла выбирают, исходя из возможностей и потребностей водителя. Так, можно использовать пару двигателей от Волги или шуроповерта, взять электромотор у донорского транспорта ( например, электроскутера) или воспользоваться своей идеей. Главное – чтобы электромотор обеспечивал достаточную для ребенка скорость – самым маленьким хватит и 5-8 км/ч, детям постарше потребуется скорость больше, а значит – и двигатель помощнее.
Что касается аккумулятора – важно установить его таким образом, чтобы для подзарядки не было необходимости разбирать всю конструкцию. Подойдет аккумулятор от скутера-донора, бесперебойника или другой, который вы сможете найти.
Когда все основные узлы собраны, наступает время заниматься внешним видом квадроцикла – ведь для малыша крайне важна эстетика. В идеале можно использовать элементы обвеса от старой нерабочей модели детского квадроцикла, однако ваша фантазия может подсказать вам и другие оригинальные идеи.
Работа над сборкой квадроцикла не только позволит получить уникальный транспорт за небольшие деньги. Она принесет удовольствие не только взрослым, но и детворе, так как сделать детский квадроцикл своими руками – занятие увлекательное, очень интересное и полезное для каждого мужчины.
Из чего сделать?
Количество идей очень велико. Но прежде чем создавать конструкцию, описанную где-либо, придется определиться с базовыми целями. Одно дело, когда планируются просто прогулки по городу или по основным дорогам. И совсем другое — транспорт для ребенка более старшего возраста или подростка, который может уже самостоятельно отправиться в лес, в дальнюю дорогу. Чаще всего исходными компонентами оказываются старые мотоциклы и различные запчасти, но желаемое применение влияет на выбор их по характеристикам.
Самодельный детский квадроцикл может быть сколь угодно прост. Однако главному его звену — раме — следует уделить повышенное внимание.
На ее изготовление должны идти только прочные и стабильные компоненты. Основными вариантами оказываются:
При изготовлении квадроцикла самому правильнее всего выбирать совершенно новые колеса. Да, это иногда довольно дорого, но зато получается гораздо надежнее и безопаснее. Для бездорожья следует выбирать движетели с широким протектором и штампованные диски хотя бы самого минимального уровня.
Выбор между схемами с бензиновым двигателем и с электромотором зависит во многом от личных предпочтений и от того, какие компоненты удобнее применить.
Электрифицированный транспорт для детей обычно оснащают редукторами с задним приводом — подобная конфигурация многократно доказала свои преимущества.
На ее изготовление должны идти только прочные и стабильные компоненты. Основными вариантами оказываются:
При изготовлении квадроцикла самому правильнее всего выбирать совершенно новые колеса. Да, это иногда довольно дорого, но зато получается гораздо надежнее и безопаснее. Для бездорожья следует выбирать двигатели с широким протектором и штампованные диски хотя бы самого минимального уровня.
Выбор между схемами с бензиновым двигателем и с электромотором зависит во многом от личных предпочтений и от того, какие компоненты удобнее применить. Электрифицированный транспорт для детей обычно оснащают редукторами с задним приводом — подобная конфигурация многократно доказала свои преимущества.
Собирая электрический квадроцикл своими руками, важно ставить мотор и аккумулятор таким образом, чтобы до них было легко добраться при необходимости. Обвес иногда берут со старых ненужных экземпляров детских квадроциклов. Но не всегда это возможно, да и самостоятельно изготовленный отвес будет привлекательнее.
Важно: даже когда изготавливают самодельный транспорт на базе бензопилы, требуется ставить заводские тормоза. На надежности пусть и самого маломощного квадроцикла для детей экономить недопустимо!
Дополнительно при изготовлении мотоблока из бензопилы или любых других «исходников» понадобятся:
Чертежи с размерами
Вот так может выглядеть оптимальная схема детского мини-квадроцикла на электрической тяге. Дистанция между центрами переднего и заднего колес составляет 0,665 м. При этом общая длина транспортного средства равна 1,06 метрам. Предполагается использование рукояти управления, а не руля. Можно сделать также детский квадроцикл длиной 2,3 м при расстоянии между осями 1,43 м.
На схеме показано размещение:
Пошаговая сборка
Раньше всего следует приготовить и/или приобрести все необходимые детали сообразно схеме желаемого устройства. Потом варят с нуля или переделывают раму. Подвески, тормоза и ходовую часть ставят одновременно. Лишь после этого монтируют силовую установку и КПП.
Далее приходит время:
При выборе другой схемы можно использовать велосипедные амортизаторы. Колеса берут от садовой тачки.
Далее делают раму и подвеску. Ставят мотор от мотокосы, а затем редуктор, снятый с бензопилы. Донором «звездочки» становится Д-6.
Следующие шаги:
Собираем детский электроквадроцикл своими руками
Квадроцикл для ребенка на аккумуляторе будет, без сомнения, великолепным подарком, при этом безопасным для экологии, простым в управлении и не нуждающимся в постоянном техобслуживании. Если вы хотите порадовать своего ребенка таким презентом, у вас есть два варианта. Первый – купить квадроцикл в готовом виде. Второй вариант более сложный, но тем, кто «дружит» с техникой, доставит массу удовольствия.
Как вы, наверное, поняли, мы имеем в виду самостоятельную сборке детского квадроцикла. О том, как сделать квадроцикл для ребенка своими руками, мы поговорим в этом материале.
Если вы — натура творческая, то, вероятно, у вас будут собственные идеи по созданию оригинальной модели детского квадроцикла. Если с этим «напряженка», можно позаимствовать нестандартные задумки из интернета. Главное – вы получите удовольствие от процесса и сэкономите на покупке дорогостоящей игрушки, ведь электроквадроцикл своими руками обойдется вам гораздо дешевле готового.
Определитесь с внешним видом и конструкцией вашего детища. В принципе, можно собрать детский электроквадроцикл любого размера и любой сложности – все будет зависеть от ваших способностей и технических навыков. Можно растянуть процесс на месяцы, но если вы хотите побыстрее порадовать ребенка – выбирайте более простую конструкцию, ее можно будет доработать, когда ребенок подрастет.
За основу будущего квадроцикла можно взять модель-донора – например, старый квадроцикл или детский автомобиль, или же изготовить раму самостоятельно.
Если вы выбрали второй вариант, необходим точный чертеж. При его изготовлении учитывайте возможность в будущем модернизации квадроцикла – рама должна получиться прочной в подвеске. Чертеж рамы детского квадроцикла своими руками можно нарисовать самостоятельно или взять идею из интернета. При самостоятельном изготовлении рамы для квадроцикла особое внимание уделите качеству швов при сварке. В качестве материала для рамы подойдет квадратный профиль 25х25 мм (или другого размера), а также труба 3/4 дюйма.
Колеса
На колесах лучше не экономить и сразу купить новые — подойдут колеса для картинга либо набор колес для большой садовой тачки. Для ребенка старшего возраста лучше взять колеса с широким протектором – они отлично подойдут для бездорожья. Не пожалейте денег и на штампованные диски – хотя бы на самые простые.
Отличное решение для детского квадроцикла – привод на задние колеса от электромотора через готовый или самодельный редуктор. Продумайте и систему рулевого управления – это позволит ребенку легко справляться с квадроциклом и повысит его безопасность.
Двигатель и аккумулятор
Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности.
Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.
Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.
Квадроцикл своими руками из двигателя от китайской мотокосы инструкция от мастера
Решил сделать квадроцикл своими руками для подрастающего сына, далее на фото показан подробный фото отчёт по постройке самодельного квадроцикла.
Материалы:
Первым делом набросал примерный эскиз и чертежи квадроцикла.
Амортизаторы взял от велосипеда.
Первоначально использованы колёса от садовой тачки, задняя ось выточена, звезда и тормозной диск крепятся на шпонках.
Процесс изготовления рамы и подвески.
Заключение
Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом.
