Автокад фишки, команда Растянуть (Stretch)
В автокаде есть один очень интересный инструмент. О нем мало кто знает, еще меньше народу им пользуется, в виду его некоторой неочевидности. Однако он крайне полезен для целого ряда задач и позволяет манипулировать группами объектов и/или их элементов как одним.
команда «Растянуть» (Stretch).
Как следует из названия позволяет что-то растягивать. Давайте разбираться, что именно и как это использовать.
Итак, в отличии от других команд, для работы с командой Растянуть необходимо чтобы выборка объектов была пустой — нажимаем клавишу Esc на всякий случай, либо ПКМ/отменить.
После чего запускаем команду нажатием кнопки:
Дальше рамкой выбираем объекты с которыми хотим работать. Тонкий нюанс, для правильной работы команды надо понимать следующее: кроме объектов мы выбираем еще и их контрольные точки, вершины и т.п. Причем всё, что попадет в рамку выбора мы сможем перемещать, а всё что не попадет, останется на месте.
Для примера возьмём текстовые выноски
Делаем выбор так чтобы в рамку попали сами надписи, полки и вершина выноски.
После чего получаем следующий вид:
Все выделенные объекты подсветились, теперь мы можем исключить те объекты которые попали в выборку по ошибке и должны остаться на месте. А вот добавлять объекты к выбранным не стоит. В смысле можете попробовать, и самостоятельно понять почему это бессмысленно. Когда всё выбрано, подтверждаем клавишей Enter.
Теперь задаем смещение, аналогично команде «Переместить». Вот только результат будет выглядеть вот так:
Не смотря на то, что сами выноски были подсвечены их вершины остались на месте, а полки текст и связанные с ними вершины выносок мы перемещаем на новую позицию. И это с помощью буквально пары кликов.
Еще разок:
Сбрасываем выбор (ESC), запускаем команду. С помощью рамки подсекаем те вершины и объекты которые хотим переместить:
Убираем из выборки лишнее, и подтверждаем выбор (Enter):
Задаем перемещение с помощью точек откуда и куда:
Однако, делать это следует аккуратно, иначе можно получить вот такое месиво:
Окей, команда отличная, делать может много всякого, но что если нужные нам вершины прямоугольной рамкой подсечь никак нельзя?
Ответ на этот вопрос так же есть, подсечём наши вершины с помощью многоугольника. Еще разок:
Сбрасываем выборку (ESC).
Запускаем команду (Растянуть)
Набираем в консоли команду «_cp» (crossing polygon), английскими буквами, теперь с помощью полигона обрисовываем точки которые должны попасть в нашу выборку:
Подтверждаем выбор, и перемещаем их.
В общем все довольно просто.
Эта команда может спасти вам кучу времени и нервов в самых разных случаях:
AutoCAD

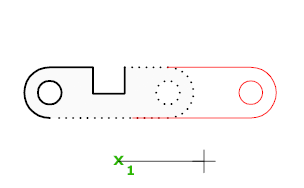

Растягивание объектов, пересекаемых рамкой выбора или многоугольником.
Объекты, которые частично находятся в секущей рамке, растягиваются. Объекты, которые полностью включены в секущую рамку, или выделены отдельно, перемещаются, а не растягиваются. Не может быть выполнено растягивание некоторых типов объектов, таких как круги, эллипсы и блоки.
Отображаются следующие запросы.
Выберите объекты
Задание части объекта, для которой требуется выполнить растяжение. Используется параметр «СМн-угол» или метод выбора секущего объекта. По завершении выбора нажмите клавишу ENTER.
С помощью команды РАСТЯНУТЬ перемещаются только вершины и конечные точки, находящиеся внутри секущей рамки; вершины и конечные точки за рамкой остаются неизменными. Команда РАСТЯНУТЬ не изменяет 3D тела, игнорирует информацию о ширине полилинии, направлениях касательных и сглаживании.
Базовая точка
Задание базовой точки, от которой рассчитывается смещение для растяжения. Эта базовая точка может находиться за пределами области, для которой выполняется растяжение.
Вторая точка Задание второй точки, определяющей расстояние и направления растяжения. Расстояние и направление этой точки от базовой точки определяет дальность и направление растяжения выбранных частей объекта.
Растянуть в Автокаде
Продолжаем изучать возможности редактирования Автокада. Растянуть в Автокаде также просто, как выполнить поворот или масштабирование изображения. Растяжение позволяет очень быстро менять длину и высоту объекта с сохранением остальных размеров.
Растянуть в Автокаде
Команда «Растянуть» включена в блок редактирования. Выбираем.
Операция растяжения имеет один очень важный момент, а именно выделение объектов. После того, как программа предложит выделить объекты, не спешим. Выделять нужно рамкой справа налево, начав со свободной области чертежа. Только так, а не иначе.
Самый важный момент: Отрезки, которые полностью попали в рамку, будут просто перемещены, а отрезки, частично попавшие в рамку, будут растягиваться. После выделения допускается исключать линии из выделенной области, добавлять не допускается. Нажимаем «Enter».
Выбираем базовую точку, затем курсором мыши задаем направление растягивания и вводим числовое значение. На картинке показано, как выглядел фрагмент чертежа до растягивания и, как будет выглядеть после. Также на картинке можно увидеть, какие отрезки растягиваются, а какие просто перемещаются. Как я писал выше, растягивают те отрезки, которые попали в рамку не полностью.
Покажу, как будет выглядеть операция, если выделить все отрезки вручную, или если все отрезки попадут в выделяющую рамку целиком.
Происходит перемещение с копированием, при этом отрезки не растягиваются. Это самая распространенная ошибка. Одновременно с этим, отрезки, которые были выбраны, остаются на своих местах. Новички начинают их удалять и продлевать линии вручную, но это не продуктивно и неправильно. Такая же ситуация будет возникать, если после выделения рамкой, Вы попробуете добавить отрезку вручную.
Мы рассмотрели, как растянуть объект в Автокаде. Стоит отметить, что растягивать можно как по горизонтали и по вертикали, так и на определенный угол. Операция позволяет не только увеличивать длину или высоту элемента, но и уменьшать. Еще одна тонкость: штриховка разреза, попадающего в область растяжения, должна быть выполнена отдельно от остальных штриховок, иначе переместятся все штриховки чертежа. О том, как делается штриховка в Автокаде, я рассказывал в одном из предыдущих уроков.
Остались вопросы, или что-то непонятно? — Предлагаю воспользоваться формой для комментариев и задать там свой вопрос.
AutoCAD
Не удалось извлечь оглавление
РАСТЯНУТЬ (команда)
Растягивание объектов, пересекаемых рамкой выбора или многоугольником.
Объекты, которые частично находятся в секущей рамке, растягиваются. Объекты, которые полностью включены в секущую рамку, или выделены отдельно, перемещаются, а не растягиваются. Не может быть выполнено растягивание некоторых типов объектов, таких как круги, эллипсы и блоки.
Отображаются следующие запросы.
Выберите объекты
Задание части объекта, для которой требуется выполнить растяжение. Используется параметр «СМн-угол» или метод выбора секущего объекта. По завершении выбора нажмите клавишу ENTER.
С помощью команды РАСТЯНУТЬ перемещаются только вершины и конечные точки, находящиеся внутри секущей рамки; вершины и конечные точки за рамкой остаются неизменными. Команда РАСТЯНУТЬ не изменяет 3D тела, игнорирует информацию о ширине полилинии, направлениях касательных и сглаживании.
Базовая точка
Задание базовой точки, от которой рассчитывается смещение для растяжения. Эта базовая точка может находиться за пределами области, для которой выполняется растяжение.
Вторая точка Задание второй точки, определяющей расстояние и направления растяжения. Расстояние и направление этой точки от базовой точки определяет дальность и направление растяжения выбранных частей объекта.
