фланец раздатки 2123 нового образца
Раздаточная коробка. Установка двухрядных подшипников, сальников и фланцев нового образца

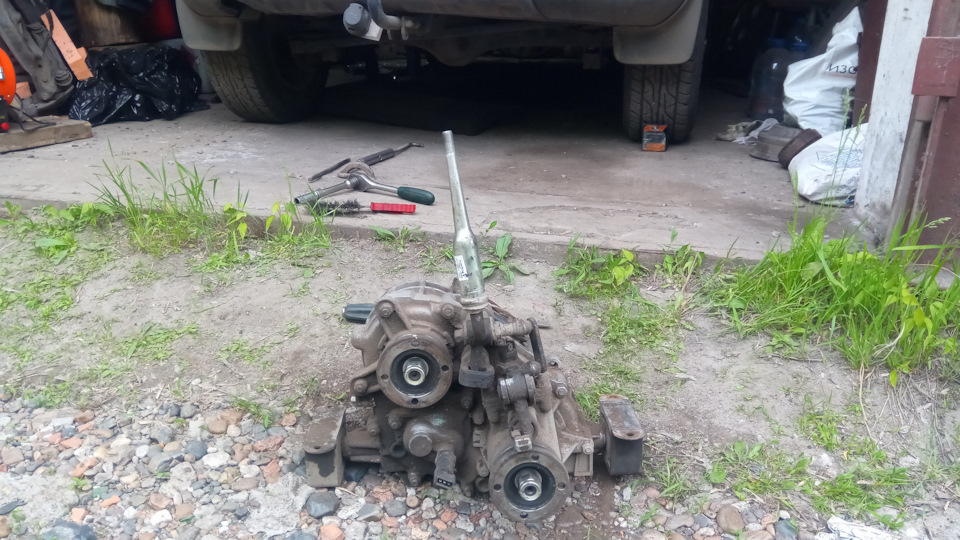

Довелось в очередной раз добраться до своего гаражного хобби. Поводом послужили сальники раздатки, которые подохли настойчиво просили замены, обильно заливая маслом днище машины.
Антикор конечно хорошо, но не по цене 920 рублей за литр.
Ну а раз уж снял раздатку, то решил заодно и внедрить давно припасённые двухрядные подшипники для выходных валов.
припасены они были в те времена когда завод ещё не начал изготавливать крышки с двухрядными подшипниками и мне пришлось заказывать у токаря
Необходимость в духрядном подшипнике обусловлена избавлением от поперечного люфта хвостовиков, что вносит общий вклад по борьбе с вибрациями.
В эту раздатку пока ещё не лазил, и по виду её прокладок по ходу лишил её девственности именно я 🙂

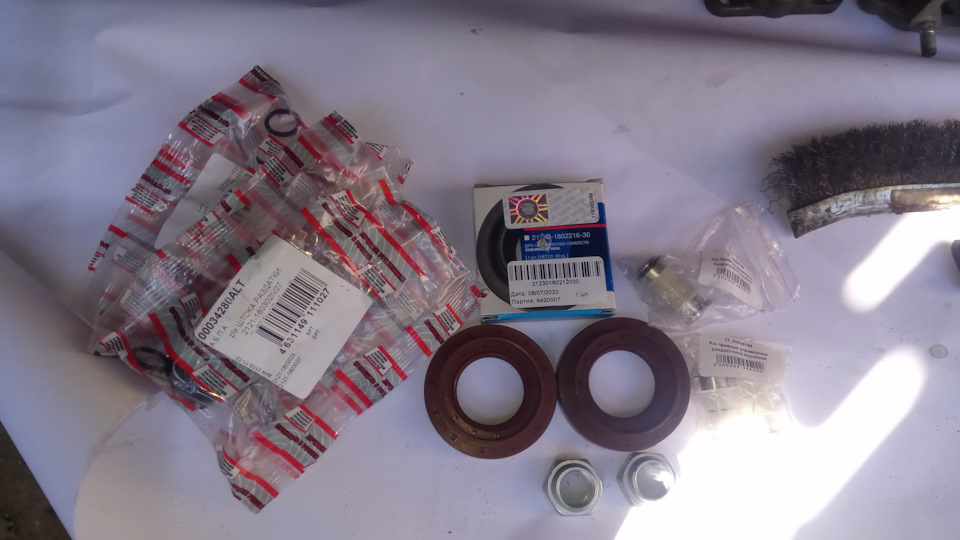

Просто так менять старый кривой сальник на такой же кривой только новый желания не было, по сему прикупил сальники нового образца
с дополнительным грязезащитнам буртиком и новые фланцы под них
с виду достойные детали

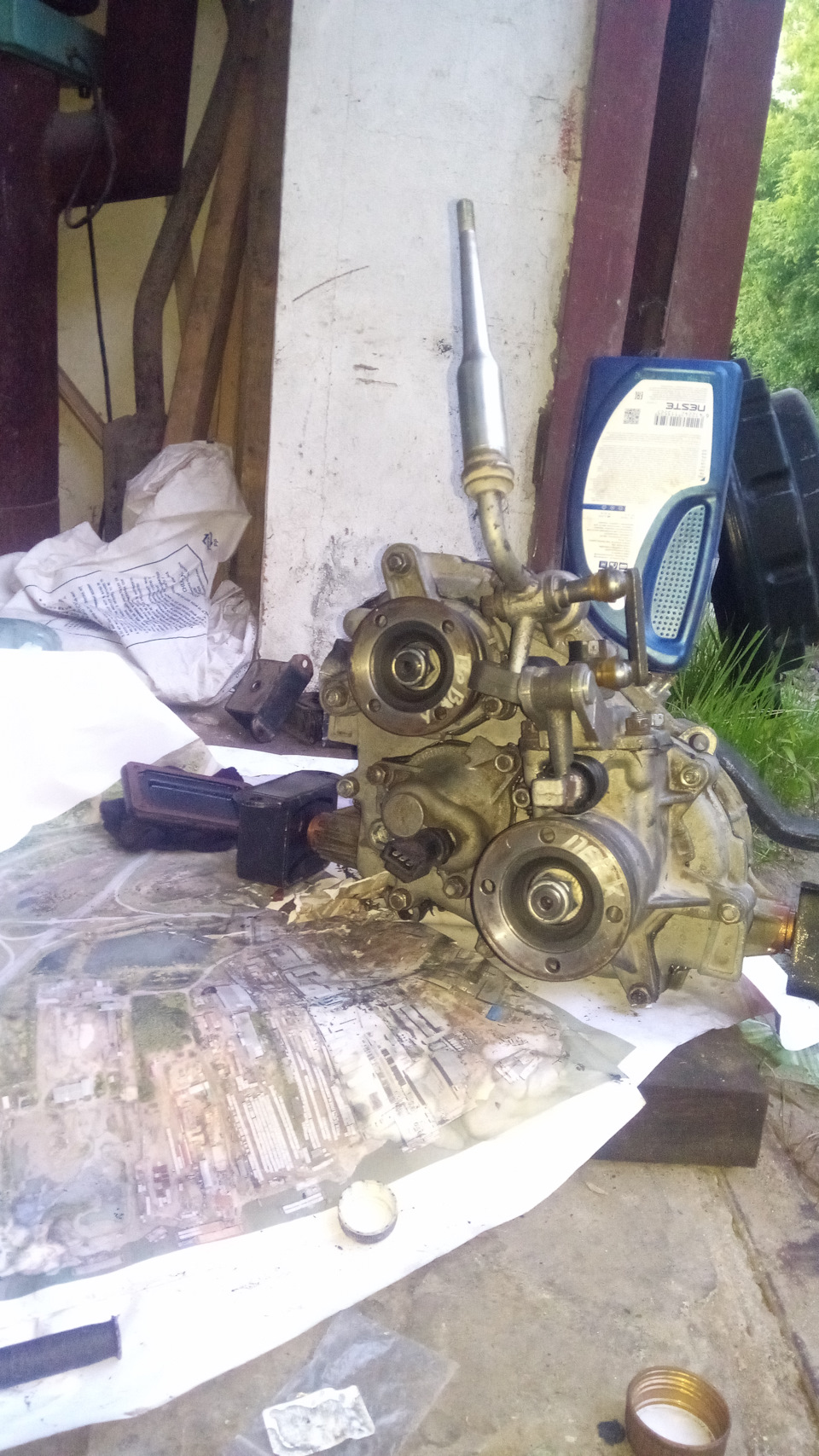

без особых проблем собрал обновлённые переднюю и заднюю крышки РК
и прикрутил их к раздаточной коробке, прокладки при этом обработал герметиком (АБРО серый) картонные прокладки как ни крути один фиг пропускают масло
И под занавес прикупил подушки крепления раздатки нового образца (21214 М)
с виду похожи на Шнивские, как по габаритам не скажу, сравнить не довелось.
Так же в магазине попался штатный сапун раздатки под шланг со шлангом к нему, как такое не взять, тем более цена всего то 100 рублей за комплект, всё по штату и ни какого колхоза,
Шланг вывел под капот, по пути соединив его через тройник с сапуном КПП и переднего моста.
Под капотом конец шланга венчает топливный фильтр, являющийся воздушным фильтром, препятствующим попаданию в систему вентиляции трансмиссии пыли и грязи из атмосферного воздуха.

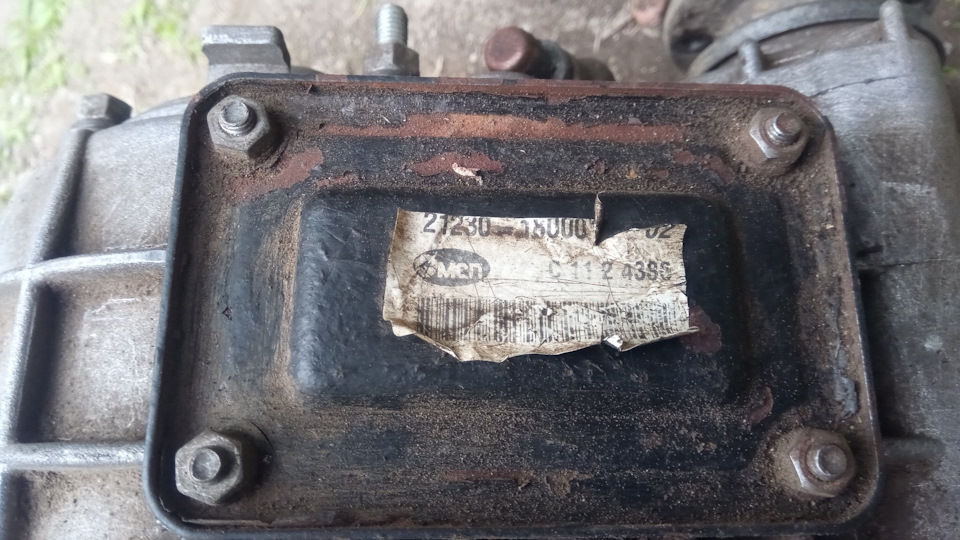

89. Наконец добрался до переборки раздаточной коробки
Драйв спрашивает о том как дела у Шевроле Нивы, а у меня и времени ответить нет.
Работы выполнены уже очень давно, но пишу сейчас о том что вспомню в большей части по фотографиям. Заранее пришлось задуматься о том как я буду срывать и зятягивать гайки фланцев. Поехал в магазин запчастей и прикупил себе вот такой фиксатор шкивов за 1200 рублей.
Подшипники SKF 6306NR (со стопорными кольцами в упаковке) 2шт. — 1190 р.
Подшипники крышек двухрядные SKF 3205 A-2RS1TN9/MT33 2 шт. (у Француза) — 1700 р.
У Ruzak-Nivovod
Подшипник VBF 6209 2 шт.
Подшипник 15 ГПЗ 12507КМ
Подшипник КПК 06-50706АЕ2УШ1
Эта стоимость включена в стоимость всех подшипников, которые я у него заказывал для КПП и РКПП (3500)
Так же пришлось докупить еще немного по мелочи:

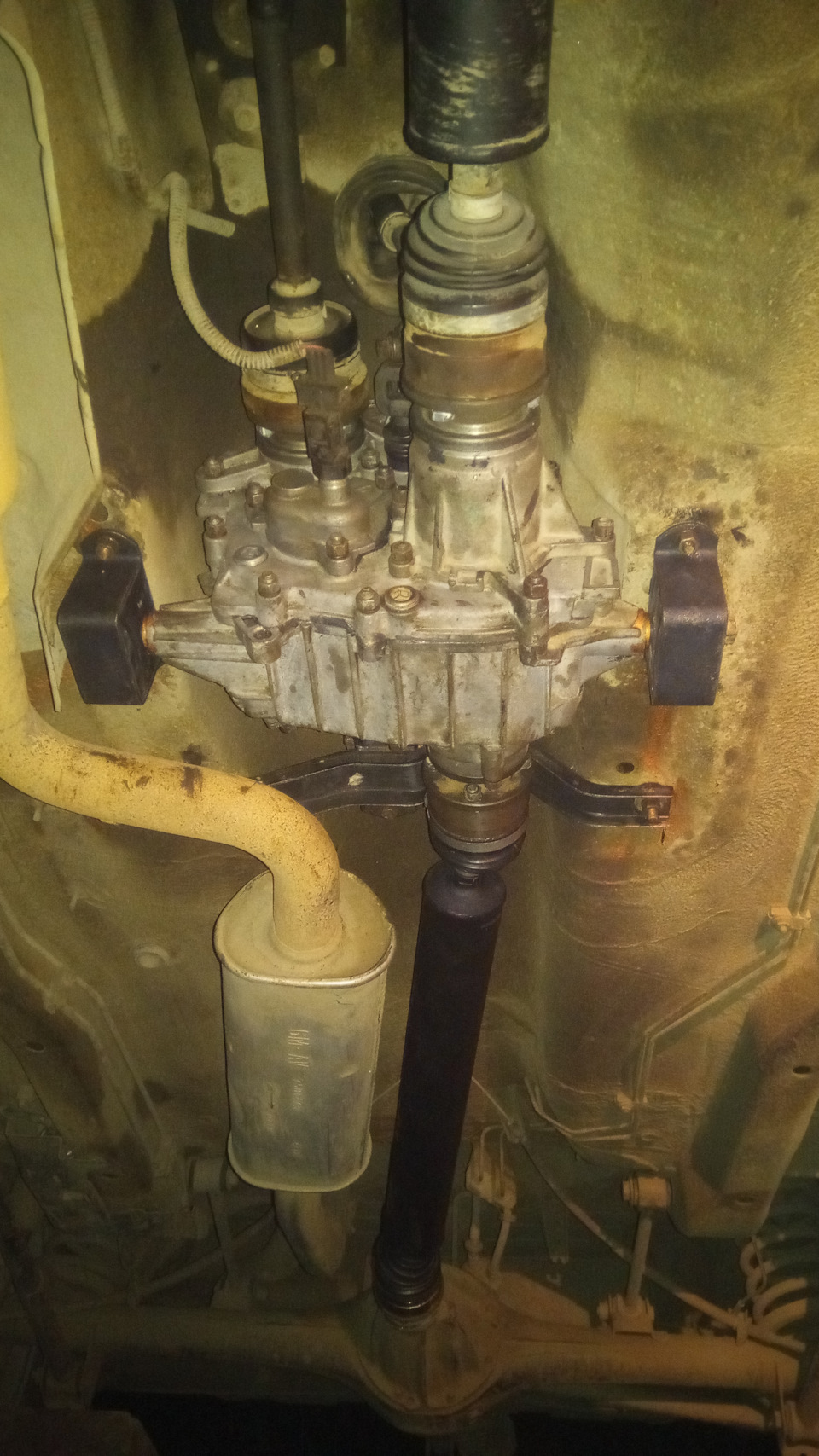

Для снятия раздаточной коробки я отсоединид 3 приводных вала, декоративную ручку в салоне, отсоединил разьемы привода спидометра и датчика включения блокировки. Открутил 6 гаек крепления раздаточной коробки под днищем автомобиля и раздатка упала мне в руки.
Для разборки использовал как инструкцию на этом сайте и последующие записи. Все доступно и понятно.
Теперь приступаю к демонтажу подшипников

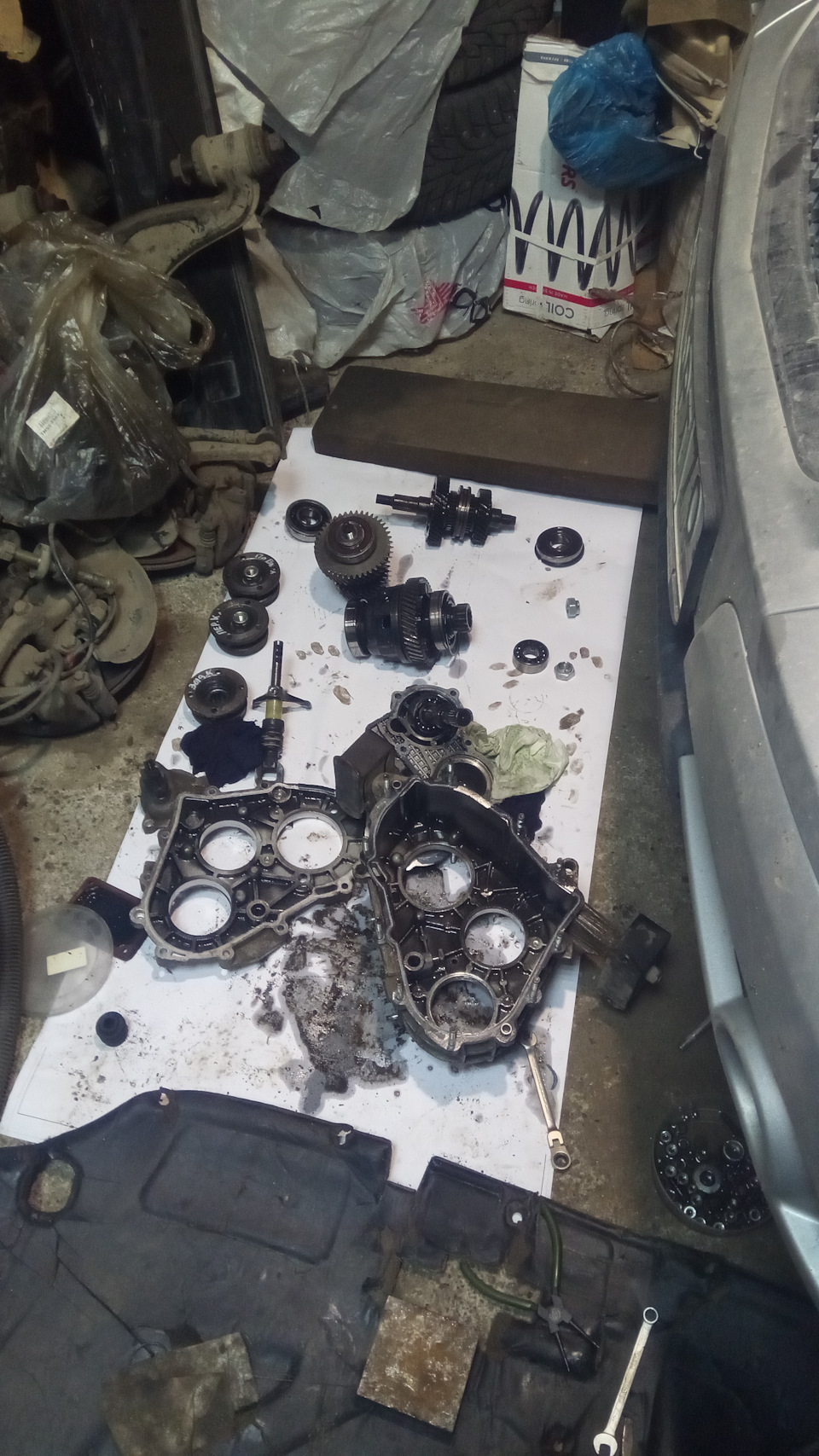

Мойке и чистке всего содержимого раздаточной коробки

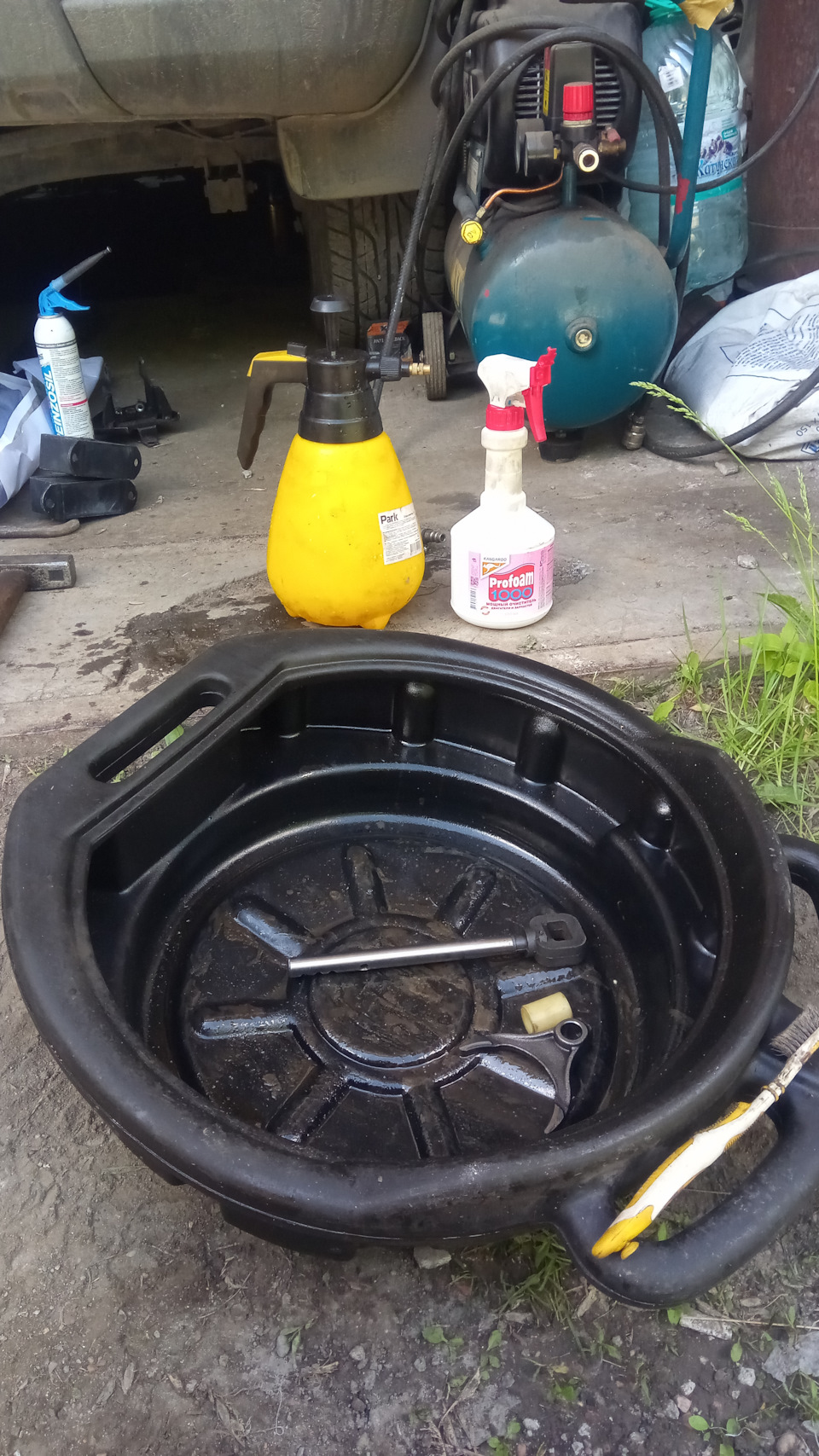

Опускал детали в емкость, брызкал химией, чистил щеточками и тряпочками и смывал химию опрыскивателем.
Теперь по тем же записям начинаю сборку. Заменил все подшипники, сальники в крышках и начал собирать крышки. Переднюю крышку я поторопился собрать и скрепить, поскольку при установке к корпусу увидел, что крышку передней крышки развернул на 180 градусо. Пришлость заново ее разбирать и пересобирать. Затем после полной сборки раздаточной коробки обнаружил на полу стопорное кольцо подшипника, которое я благополучно забыл установить на место, ну что ж, разбираем все заново и собираем уже внимательнее.
После сборки и протяжки всех гаек и установки фланцев залил через верхнюю крышечку раздаточной коробки масло, перевернув канистру. Вылил весь литр.
Так же заменил подушки раздаточной коробки, но приобрел только 2, про третью не знал. Покупал еще очень давно так же у Француза. Стоимость не помню.

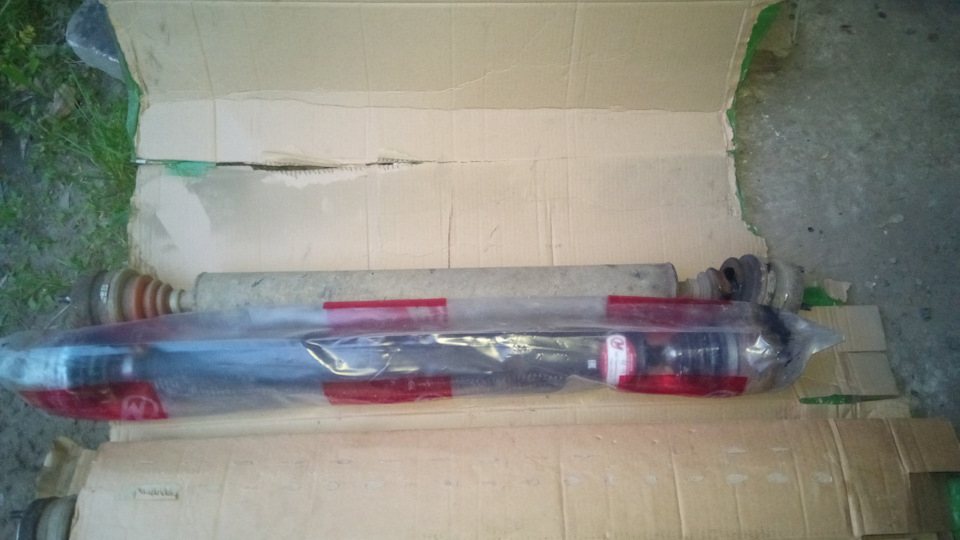

Так же давно у того же Француза покупал 2 приводных вала СиМ. Передний был заменен при замене редуктора переднего моста Теперь пришла очередь и заднего вала. Пыльник, который стоит у раздаточной коробки давно уже порван и я вал не жалел. Этот пыльник менялся уже раза 4, при том, что задний менял всего один раз.
Теперь ставлю все на место. Ох как же не удобно устанавливать одному раздатку. Снимать было проще.
Корпус, который с усердием отмывал, уляпал в процессе установки герметиком, который торчал из швов.
Залил масло Neste 75w-90 GL-5 литр. Стоимость канистры около 1000 р.
Стоимость всех запчастей сейчас не вспомню, поскольку многое покупал на авторынке и чеки не сохранились. Те суммы, которые остались в автодоке я укажу:
Сальники РКПП 3 штуки (2-правое вращение, 1-левое вращение) пусть будут по 150 р. — 450р.
Ремкомплект штоков (2121-1803025 кольцо уплотнительное, 2121-1803027 — пыльник штока) 2 шт. — 200 р.
Ремкомплект втулки механизма переключения 1 шт. (2 вернул обратно, поскольку втулки разных размеров) — 100р.
Гайки валов — примерно 100р. за пару
Приводной вал СиМ — 4800 р.
Подшипники SKF 6306NR (со стопорными кольцами в упаковке) 2шт. — 1190 р.
Подшипники крышек двухрядные SKF 3205 A-2RS1TN9/MT33 2 шт. (у Француза) — 1700 р.
У Ruzak-Nivovod
Подшипник VBF 6209 2 шт., Подшипник 15 ГПЗ 12507КМ, Подшипник КПК 06-50706АЕ2УШ1 — 1500 р. (примерно)
Трансмиссионное масло Neste Pro Axle 75w-90 GL-5 (215152B1) 1литр — 1000 р.
Итого примерно потрачено: 11040р.
Все эти детали собирались примерно в течении года и сумма немного не так ударила по карману, как если бы я покупал все сразу.
Что могу сказать по итогу:
Гул на скорости в 80 км/ч пропал, но появился небольшой гул на скорости в 40 км/ч. сильно не напрягает. Был сильный люфт подшипника на промвалу, остальные все были в нормальном состоянии. Вобщем для своего успокоения проделал работу и теперь за трансмиссию я спокоен полность. Я ее всю перетряхнул. Проехал после переборки раздаточной коробки уже 6000. Все работает как часики. Но… блокировка так же как и раньше включается и выключается после танцев с бобном.
На этом пока все, позади еще много проделанной работы, но об этом в другой раз, как только появится время на написание записи.
Всем спасибо большое за внимание! Всего наилучшего!
Разборка раздаточной коробки 2123, 2121, 2131 ( Часть I )
Пока на коробку передач шли детали, решил время не терять и перетрусить раздаточную коробку. Менять будем только подшипники. Коробка работала нормально. Никаких проблем в работе не было.И все также по совету Макса под ником maxfactorvip, вставить вместо шариковых роликовые подшипники 692306
В автомобиле УАЗ с косозубыми шестернями применяються именно эти подшипники. Пример старого и нового
образца раздатки.
Выходит конечно подороже, чем на шариковых, но если делаешь для себя, то делай максимально возможно. Так как автомобиль конец 8 года, стоят в крышках раздатки однорядные подшипники. Решено было либо менять крышки, либо через токаря делать рубашки для подшипников и вставлять. Дешевле конечно с токарем договориться, но с практичной стороны купить новые крышки. Если из строя выйдет подшипник сразу его и поставить, а не бегать по новой и токарю. С раздаткой в плане заказов деталей получилась та же песня что и с кпп. Об этом в плане сборки буду рассказывать. Приступаем к разборке.
За часик до того как начал разбирать, щеткой по металлу очистил резьбы шпилек от грязи и залил цинкарем.
Часик откисает. Время много не занимает, а помогает эта жижа отлично. Сливаем масло с раздатки.
Из старого фланца изготовил ключик, чтоб удерживать его от проворачивания. Очень полезная вещь. И для мостов пригодна, и для коробок. Стопорим фланцы и срываем гайки. Я это сделал еще когда раздатка висела на машине. Держать ее не нужно было. Затягивал полностью гайки так же когда была установлена на машине коробка.
Головкой на 13 откручиваем вкруг все гайки.
С обратной стороны раздатки все аналогично. Гайка фланца.
Откручиваем головкой на 10 верхнюю крышку раздатки.
Далее откручиваем спецболт на 10 штока вилки. Затем аккуратным движением вытаскиваем шток с посадочного места. Будьте аккуратны. Там стоит шарик с пружинкой. Шарик может вылететь далеко и надолго))) Проще пальцами закупорить все отверстия и вытаскивать шток. Шарик упадет в корпус раздатки. Нам же все-равно ее разбирать.
Далее вытаскиваем вилку вместе с втулкой ограничительной.
Для срыва гаек ведущего вала и промежуточного используем фланец и наш ключ.
Откручиваем оставшиеся 3 гайки крепления крышки к корпусу. Не забываем про стопорное кольцо
подшипника дифференциала.
Вытаскиваем стопорные кольца на подшипниках с другой стороны раздатки и вынимаем валы.
Осталось раскидать крышки боковые и раздатка разобрана. В следующей главе кину пару фоток по разборке крышек и новых деталях.
Полный отчет о сборке РК 3 к 1 в ниву. Фото, артикулы, цифры.
Итак начинаю полный отчет о переборке раздатки и установки КИТа 1:2,95
Все части читайте в БЖ.
Продефектовав раздатку было замечено:
1. Большой шат выходных валов на карданы. Подшипники были при этом живы. Были разбиты именно посадочные места в крышках. Менял подшипник задней крышки — www.drive2.ru/l/484998153498526091/. Шат остался.
2. Все подшипники в корпусе РК крутятся в посадочных местах
3. Шестерни промвала отколоты.
4. Подшипники в корпусе РК живы и здоровы.
5. Дифференциал угроблен (позже и токарем — www.drive2.ru/l/487278265736626662/).
Долго читая, мучаясь и доставая уважаемых людей с Д2 принято решение:
1. Шат выходных валов исключить заменой крышек на крышки с двухрядными подшипниками.
2. Подши в РК вклеить на красный абровский герметик (для самоуспокоения, ибо все сказали, что хрен с ними крутятся)
3. Промвал оставить, перевенцевать на звезду 42 зуба
4. Первичный вал перевенцевать на звезду 3й передачи.
5. Проточить корпус РК под увеличенные звезды.
6. Заменить крышку дифференциала, сателлиты оставить старые, заменив лишь палец сателлитов.
7. Заменить сальники в крышках + новые гайки валов.
8. Подшипники корпуса оставить.
9. Корпус собрать на бумажные прокладки + серый герметик АБРО
11. Заменить резиновые кольца штоков РК
12. Заменить сапуны на Г-образные сапуны новго образца от Шнивы.
13. Заменить болты карданов.
В итоге намучавшись с корпусом дифференциала, он был найден и куплен в Смоленскниве. Ребятам отдельное спасибо. Сильно переживал за сателлиты, есть корпуса под разные посадочные шестерен валов 34 и 36мм.
У меня были сателлиты на 34мм, ребята промерили мне крышку еще до оплаты и доставки. Плюсом заказал у них новый палец сателлитов и шайбы под сами сателлиты.
Крышка была проточена токарем в размер 76,5х16мм. Токарь оказался профи. Все размеры чуть ли не микрометром вымерял и протачивал до десяток.
Эволюция крышек: первая моя нового образца (переточена и испорчена), вторая проточена правильно, но разбито посадочное под палец сателлитов, третья крышка новая, проточена по феншую)))
Диф собрал быстро. Сателлиты оставил свои, поменял только палец. У меня на моем старом дифе палец сателлитов крепился прижимными пружиными пластинами, на большинстве же корпусов он крепится стопорными кольцами + сами сателлиты стояли в корпусе, в обычных корпусах между корпусом и сателлитом шайбы.
Я собрал симбиоз — сателлиты и шестерни приводов от моего дифа (но сателлиты установлены на шайбы) палец новый, установлена на стопорные кольца. Проверил, все крутится отлично.
Следующим этапом доработал (подпили) корпус РК, для того, чтобы встал промвал с бОльшей шестерней. Меня все предостерегали, что корпус тонкий, мол не пропили дыру. Потому точил аккуратно, толстым зачистным кругом. Получилось вот так.
Подготовил запчасти к сборке.
Поставил шестерни в корпус. Все крутиться.
Раздатку собирал на серый герметик абро + бумажные прокладки. Бутерброд выглядел так: на крышку мажем герметик + кладем прокладку + мажем ее сверху снова герметиком. Говорят так проще будет потом разобрать РК, хотя моя РК была собрана тупо на герметике абро и разобралась без проблем.
Подшипники обляпал красным фиксатором резьбы абро. Ну это так, для успокоения души.
Остальная сборка вся по мануалу. Ничего нового.
Вот видео наглядно иллюстрирующее что раздатка стала 1 к 3:
Раздатка руками крутится, но не сказать. чтобы очень легко. Трещеткой крутится без проблем во всех режимах.
Осталось установить и обкатать. Интересно, будет ли так разительно заметна разница между стоком/доработанной)))
Список запчастей:
1. Шестерня дифференциала старого образца на 42 зуба 2121-1802180 — 1500руб.
2. Шестерня 3й передачи ВАЗ 2101-1701131 — 1шт. — 240руб.
3. Комплект прокладок РК — 1кмп. — 50руб.
4. Корпус дифференциала раздаточной коробки задний 2121-1802163-20 — 720рублей.
5. Болты дифференциала раздаточной коробки 2121 М10х1,25х45 — 6шт. — 120руб.
6. Ось саттелитов дифференциала РК 2121-1802160-10 — 1шт. 120руб.
7. Шайба упорная сателлитов РК 2121-1802161 — 2шт. — 10руб.
8. Картер привода блокировки КР НИВА 21214м 2121-1802232-10 (передняя крышка под двухрядный подшипник) — 1шт. — 900руб.
9. Крышка КР НИВА задняя 21214м 2121-1802080-10 (задняя крышка под двухрядный подшипник) — 1шт. — 1000руб.
10. Подшипник двухрядный VBF 6-3205 — 2шт. — 980руб.
11. Кольцо стопорное подвесного подшипника 2101 (для крышек с двухрядными подшипниками) 00001-0010605-768 — 2шт. — 50руб.
12. Кольцо уплотнительное штока раздаточной коробки 2121-1803025 — 2шт. — 40руб.
13. Сальник привода спидометра 2101-3802718 — 1шт. — 15руб.
14. Сапун картера переднего моста (Г-образный, нового образца) 21236-2301048 — 2шт. — 240руб.
15. Сальник переднего моста РК 2101-2402052 — 2шт. — 100руб.
16. Сальник заднего моста РК — 2121-2302052 — 1шт. — 50руб.
17. Гайка М16×1,5×18 хвостовика ВАЗ-2101-2107 самоконтрящаяся 12574921 — 3шт. — 100руб.
17. Болт М12х1.25х75 ВАЗ-2101 муфты эластичной + гайка + гарвер — 6шт. — 400руб.
18. Герметик силиконовый 999 серый ABRO 9-AB — 180руб.
19. Масло трансмиссионное Лукойл ТМ-5 75-90 — 4л. — 1000руб.
20. КОмплект болтов кардана — 16шт. — 250руб.
21. Гайка ступицы 2101 (для фиксации ведущего и промежуточного вала) — 2шт — 20руб.
22. Шланг силиконовый 4м (для вывода сапунов РК и КПП) — 169руб.
23. Хомуты мелкие для сапунов — 100руб.
24. Хомут силовой 131-139мм (для стягивания эластичной муфты промвала) — 189руб.
35. Подшипник VBF 12507 (роликовый, промежуточного вала) — 240руб.
Работы:
1. Перевенцовка промвала на 42 зуба + проточка корпуса дифференциала — 1800руб. (мне обошлось бесплатно, тк токарь угробил корпус дифа).
2. Проточка корпуса дифференциала — 500руб.
3. Доставка части запчастей из Смоленска — 460руб.
Итого: 10152 рубля. При том, что все работы кроме токарки делал сам. На СТО думаю цену можно умножить на два. Плюсом подшипники в самом корпусе не менял, были в нормальном состоянии, с ними было бы еще на 2-3 тысячи дороже.
Так же для инфы даю наименование подшипников корпуса РК (утащил с Niva-FAQ):
1. Подшипник ведущего вала (передний) — обозначение по ГОСТ 50706 — артикул ВАЗ 2101-1701033
2. Подшипник ведущего вала (задний) — обзначение по ГОСТ 50306 — артикул ВАЗ2101-1701190
3. Подшипники дифференциала (2 шт.) — обзначение по ГОСТ 209, 50209
4. Роликовый подшипник промежуточного вала — обзначение по ГОСТ 12507 — артикул ВАЗ 2121-1802092
5. Шариковый подшипник промежуточного вала — обзначение по ГОСТ 50306 — артикул ВАЗ 2101-1701190
Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками
Местоположение и функции раздаточной коробки
Расположение раздаточной коробки в автомобиле Нива 21213
Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.
Раздатка помогает реализовывать такие возможности внедорожника, как:
Разбираемся в терминологии
Начнём с того, что окунёмся в матчасть. Раздаточная коробка (РК) – отдельный узел полноприводной машины, который осуществляет разнорежимную раздачу мощности от двигателя к передней и задней оси.
Внешне это механизм, расположенный под днищем машины, в корпусе которого последовательно помещается демультипликатор (делитель) для получения промежуточного передаточного числа в трансмиссии и разветвитель одного потока мощности на два. Именно с помощью этого устройства и его органов управления (рычагов), выходящих в салон автомобиля, водитель LADA 4×4 выбирает режим работы полного привода.
Непосредственно с КПП автомобиля РК связывает передний карданный вал и промежуточный вал (промвал) с гасителем колебаний. Как, наверное, уже понятно из описания, с задней осью машины данный элемент агрегатируется посредством заднего карданного вала.
Коробка раздаточная 2123 (2-х рядный подшипник) Шевролет Нива Арт. 21230-1800020-0116500.00-+ Купить
Коробка раздаточная 2123 Шевролет Нива Арт. 21230-1800020-0114500.00-+ Купить
Коробка раздаточная (2-х рядный подшипник) 21213 Арт. 21213-1800020-0115000.00-+ Купить
Возможные признаки неисправности
О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:
Метод центровки
Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.
Производится регулировка в следующем порядке:
Если вибрация сохраняется, то следует повторить процедуру.
Разборка
1 — картер привода переднего моста; 2 — крышка картера; 3 — корпус привода спидометра рис. 3-39рис. 3-38
1- промежуточный вал; 2 — ведущий вал; 3 — дифференциал; 4 — передняя крышка
1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника, 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка: 11 — задний подшипник; 12 — установочное кольцо подшипника; 13 — подшипник промежуточного вала; 14 — промежуточный вал
А еще интересно: Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации
1 — съемник А.40005/1/6; 2 — упор 67.7853.9559; 3 — подшипник
1 — промежуточный вал; 2 — ведущий вал
1 — оправка 67.7853.9558
1 — оправка 67.7820.9520; 2 — фиксатор фланца
Самостоятельный ремонт раздатки на Ниве
В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.
Инструментарий
Как снять коробку с автомобиля
Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки
Рукоятки и чехлы всех рычагов аккуратно снимаются
Получаем доступ к внутренностям раздатки
Нужно снять с раздатки датчик, подключённый к спидометру
Карданные валы подходят к раздатке спереди и сзади
При снятии коробки главное — не переусердствовать
Установка, центрирование и регулировка
Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:
Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП
Для центровки демультипликатора ключом на 15 ослабляем крепления
Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка
Устранение предпосылок
Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.
Плюсы такой доработки, следующие:
Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.
Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.
Для крепления следует использовать болты М12, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.
Заключение. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.
Устройство раздаточной коробки ВАЗ Нива
Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.
Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:
Методика определения причин вибрации раздаточной коробки и пола кузова в зоне передних сидений
Прежде всего, отметьте, при какой скорости возникает вибрация раздаточной коробки, затем приступайте к определению причин вибрации.
Испытание 1
Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель.
Установите частоту вращения коленчатого вала двигателя, равную скорости движения автомобиля, при которой наступала вибрация.
Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.
Испытание 2
Если при испытании № 1 вибрация не обнаружена, то установите рычаги раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующую скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).
Испытание 3
Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к испытанию 3.
Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение.
Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов‚ дисбаланс, заедание карданных шарниров или дисбаланс межосевого дифференциала.
Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов).
Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.
Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).
Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами).
Окончательно затягиваем гайки крепления опор раздаточной коробки.
При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 3 (рис. 1).
Видео: Центровка раздатки Нивы без подъёмника
Ремонт и центровка раздаточного агрегата должны выполняться при условии наличия опыта и знания в области устройства и ремонта специфической трансмиссии машин с полным приводом. Центрировать демультипликатор нужно после каждой переустановки. О правильности положения коробки судят по наличию вибрации.
- Ремонт УАЗ Патриот своими руками
Стоит ли, вообще, менять раздатку
Вибрации на ниве, пролог
Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.
Вибрация и как с ней справиться.
Основная причина возникновения лишних звуков – разночастотные колебания составных частей трансмиссии. Вообще, вибрация раздатки на Ниве – один из наиболее распространённых краеугольных камней, с которыми иные автовладельцы вынуждены бороться (или мириться) постоянно.
А еще интересно: Ремонт кондиционера Шевроле Нива по лучшей цене!
Пожалуй, это наиболее полный набор мер, которые советуют бывалые автомеханики, когда гудит и вибрирует раздатка на Ниве!
Убираем вой и гул
Будем считать, что с вибрацией справились, но осталась не менее существенная проблема – как убрать вой раздатки на Ниве. Далеко не всегда колебания механизма – единственная причина появления посторонних раздражающих звуков. А характерный шум раздаточной коробки, увы, один из «фирменных» недостатков одного из лучших отечественных внедорожников.
Рычаги раздатки бесшумные НИВА 2121 черные Арт. SV-21-18040401400.00-+ Купить
Коробка раздаточная (2-х рядный подшипник) 21213 Арт. 21213-1800020-0115000.00-+ Купить
Кто виноват и что делать?
Думаю что первый вопрос риторический ))) Но попытаемся ответить хотя бы «почему именно так». Я по образованию и работе инженер-механик, технология производства находится на среднем уровне, поэтому я обратился за консультацией к технологу военного завода. Как надо: заготовка делается прессом, проводится черновая обработка с припусками, делается термичка, деталь обрабатывается вчистовую по «основным и посадочным» размерам. Как сделано: удален последний этап. После термообработки деталь коробится и не «выводится» вчистовую. Либо ставится при финишной обработке на цилиндрическую оправку, чего делать нельзя. Так как при данной конструкции, все центруется на шлицах.
Ответ на второй вопрос. Мы закупаем на заводе ящик, где лежат завернутые в масляную бумагу, 100 «полуфабрикатов» фланцев, тащим их на токарный станок, настраиваем «доводочную приспособу» и доводим до ума всю партию.
Изучаем проблемы и способы ремонта.
Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.
