Особенности устройства печки Газель

Газель — это именно тот автомобиль-труженик, который эксплуатируется круглогодично, невзирая на погодные условия на улице. К зимнему времени года необходимо готовить такую машину особенно тщательно, чтобы в ней было комфортно передвигаться даже в лютые морозы. Газель может возить не только грузы, но и людей, поэтому отопитель должен быть исправен и обеспечивать приток теплого воздуха из подкапотного отсека.

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Системы вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работы.

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из основного и дополнительного (на автомобилях с двумя рядами сидений и автобусах) отопителей. В ней используется охлаждающая жидкость из системы охлаждения двигателя. Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 начнет эффективно работать только после того, как температура
охлаждающей жидкости в двигателе станет выше 80 градусов.

Схема системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Отопление обеспечивается воздухом, подогретым в радиаторах отопителей. Наружный воздух проходит в основной отопитель через решетку, расположенную между ветровым стеклом и капотом. Он меняет направление и отделяется от дождевой воды, которая по пластмассовому желобку, расположенному в подкапотном пространстве, сливается на дорогу.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Затем воздух из короба воздухозаборника попадает в кожух отопителя, а затем в зависимости от положения заслонок подмешивания поступает или через радиатор отопителя, или через левый и правый воздухораспределители в воздуховоды и далее распределяется по схеме распределения потоков воздуха в кабине автомобиля.

Для повышения эффективности отопления и, особенно ускорения прогрева кабины в холодное время года, используется рециркуляция воздуха кабины через радиатор отопителя. Постоянная циркуляция «салонного» воздуха через радиатор отопителя способствует его интенсивному прогреву.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из:

— Пластмассового кожуха, в котором установлены радиатор и два вентилятора, закрепленные на валу электродвигателя.
— Верхней, центральной и нижней заслонок.
— Панели управления с тремя рычагами и выключателями.

На левой стороне отопителя установлен добавочный резистор. Он обеспечивает пониженные скорости вращения электровентилятора. К радиатору отопителя подходят подводящий и отводящий резиновые шланги. Забор жидкости в радиатор при открытом кране отопителя, производится из головки блока цилиндров. Отвод — в насос системы охлаждения двигателя.

Дополнительный отопитель системы отопления на Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи.

В системе отопления на ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель. При включении его электровентилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсивность прогрева кабины (салона).

Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения. Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом.

Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705. Поэтому вместе с дополнительным отопителем устанавливается электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей. Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на правом лонжероне.

Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч). На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель.

Дополнительный отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливается:

— В автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле ГАЗ-32214 — на полу, за пассажирским сиденьем кабины.
— В автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Для отопления салона микроавтобусов медицинских модификаций дополнительно установлен независимый отопитель пламенного типа, работающий на бензине, подаваемом из бака автомобиля. Отопитель может работать на стоянке и в движении, независимо от работы двигателя.

Основные отличия системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до и после 2003 года.

С 2003 года, вместе с модернизированной панелью приборов на автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливают основной отопитель новой конструкции. Новый отопитель отличается горизонтальным расположением радиатора и иным распределением воздушных потоков. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморезами.

В кожух установлены радиатор, электровентилятор и две центральные заслонки, связанные между собой пластмассовой тягой. Снаружи на кожухе отопителя закреплены блоки заслонок с воздуховодами, а также панель управления отоплением и вентиляцией.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Детали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Охлаждающая жидкость подводится к радиатору отопителя через кран с электроприводом. Выключатель крана совмещен с регулятором температуры воздуха. Если рукоятка регулятора повернута в крайнее положение синего сектора — кран закрыт. Весь воздух, поступающий в отопитель, проходит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. А при нахождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных положениях — кран открыт, режим отопления включен.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 года.

Плавную регулировку температуры воздуха обеспечивают центральные заслонки. Они соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воздушного потока, поступающего в отопитель, через радиатор, а другую часть — в обход радиатора. Чем больше воздуха поступает через радиатор, тем выше температура воздуха. Когда рукоятка регулятора температуры находится в крайнем положении красного сектора, весь воздушный поток направляется через радиатор.

Два блока заслонок распределяют воздушные потоки по воздуховодам панели приборов. Наружные заслонки регулируют потоки, направленные на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений. Внутренние заслонки блоков регулируют потоки, направленные к центральным и боковым вентиляционным решетками панели приборов (дефлекторам). Аналогичные заслонки правого и левого блоков попарно соединены между собой двумя тягами.

Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы заслонок правого и левого блоков. Управление заслонками блоков выполняется регулятором распределения воздушного потока. С ним заслонки связаны двумя тросами.

Конструкция дополнительного отопителя системы отопления ГАЗель ГАЗ-3302 и ГАЗ-2705 не претерпела изменений. Шланги подвода охлаждающей жидкости к радиатору дополнительного отопителя перенесены с пола под днище кабины.

Система вентиляции автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Система вентиляции предназначена для создания нормального микроклимата в кабине при эксплуатации автомобиля в летнее время года. В кабине автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей. А выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

Принудительная приточная вентиляция осуществляется через систему отопления при закрытом кране отопителя и поднятых стеклах дверей кабины. Используется в жаркую погоду при малых скоростях движения автомобиля, на стоянке или во время движении по пыльной дороге при включенном вентиляторе отопителя.

Приточная вентиляция осуществляется за счет скоростного напора воздуха. При скорости движения автомобиля более 50 км/ч. Вытяжная вентиляция осуществляется через щели, расположенные на внутренних панелях и в нижней части дверей кабины. А также через вентиляционные окна на задних стойках боковин.

Источник

Переделка отопителя в Соболе, Газели со старой панелью.

Отопитель в Соболе, Газели с «старой панелью/торпедой, будет намного теплее и бесшумней, если сделать так как описано. У меня был БАРГУЗИН, сделал себе, потом ещё переделал несколько машин, недовольных нет ни одного. Людям делал за деньги, работа 4,5 ру, плюс к этому новый радиатор, шланги, тройники, вентили. Время на всё тратил часов 10, так как под панелью как правило куча ненужных проводов и плюс
Снять пассажирское сиденье. Снять щиток приборов отсоединив 3 фишки и тросик спидометра. Снять боковые декоративные планки на стойках у ветрового стекла и двери. Открутить рулевую колонку (4 болтика на 12 или 13 крепления) при опускании колонки может произвольно сняться фишка с замка зажигания и света. Открутить планку с «поводками отопителя и выключателем света» (сфотографируйте провода на переключателе света, для обратной сборки). Немного оттяните панель (торпеду) с водительской стороны, а с пассажирской стороны по возможности больше и подвесьте панель шнуром к ручке над дверью. Открутите болтик на 6 (ключ на 10) им прикручена пластмассовая планка (кажется идёт от руля к корпусу печки). Снимите тросики на отопителе. Открутите два болтика (ключ на 10) на металлических кронштейнах справа и слева от печки, открутите внизу воздушных шахт по одному шурупу и сверху по два болтика на 6мм, снимите шахты. С пассажирской стороны кронштейн можно снять сразу, но перед установкой отопителя назад, сначала установить кронштейн на место. Вытаскивайте отопитель совсем.

Снять сопла обдува стекла, вложить в щель сопла полосу фанеры толщиной 10 мм. Слегка нагревая сопло газовой горелкой или феном, приложить снаружи ещё одну полосу фанеры, чтоб выровнять, и дать остыть соплу. Сопло будет выправлено. Сборка в обратном порядке.

Если из отопителя дует слабый поток воздуха, значит перепутана полярность подключения моторчика и моторчик вращаетсся в другую сторону. Просто поменяйте местами провода в одной из двух соединительных фишек.

РОДНОЙ РАДИАТОР АЛЮМИНИЕВЫЙ УБРАТЬ СОВСЕМ, ЧТОБ НЕ МЕШАЛ ПОТОКУ ВОЗДУХА.
При движении вентилятор можно и не включать, давит потоком воздуха с улицы.
—————————————————————————————————————-

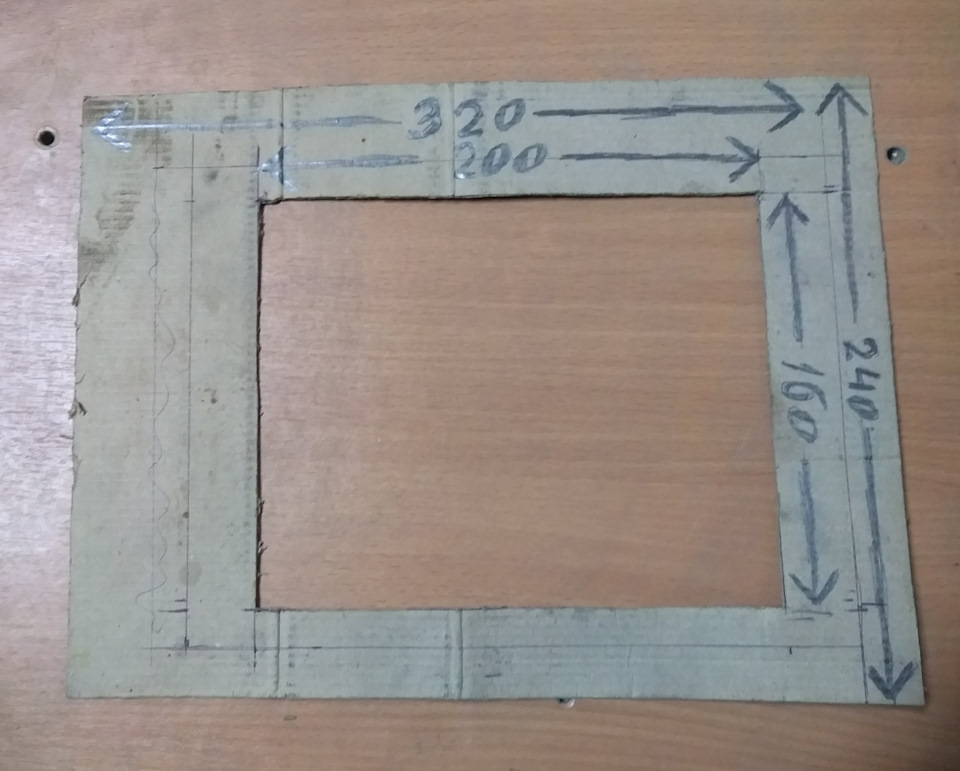

Ещё самодельная печка для салона и будок, с 4-х рядным радиатором и моторчиком от ВАЗа. Медные отводы на 18 мм. Сопротивление для малых оборотов вымерял и подбирал сам, крепил на изгибе белого воздуховода (видно на одной из картинок). На малых дует очень хорошо, не говоря про большие обороты. Шума от этого отопителя раза в три четыре меньше чем от заводского.
—————————————————————————————————————-

Источник

Устройство печки газель старого образца

В кабине предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воз­дух в салон автомобиля попада­ет через опущенные стекла дверей, а выходит через щели внутренних панелей передних дверей, люк кры­ши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

При принудительной вентиляции, закрытых окнах и люке крыши на­ружный воздух не нафеваясь на­гнетается в кабину вентилятором отопителя. Проходя через корпус ото­пителя и минуя его радиатор, воздух попадает в салон. Для этого нижнюю ручку на панели управления пе­реводим в крайнее левое положе­ние и включаем электровентилятор. Направление потоков воздуха по са-

лону регулируется поворотными де­флекторами.

Принудительной вентиляцией следует пользоваться в жаркую погоду при ма­лых скоростях движения и па стоян­ках. На скорости свыше 50 км/ч салон вентилируется и при выключенном электровентиляторе только за счет скоростного напора воздуха. Отапливается кабина (салон) горя­чим воздухом. Проходя сквозь радиатор отопителя (включенный в систем)- охлаждения двигателя па­раллельно основному радиатору), воз­дух нафсвается и подается в салон. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморе­зами. В кожух установлены радиатор, электровептилятор и две централь­ные заслонки, связанные между со-

Панель управления отоплением и вен­тиляцией: 1 – регулятор распределе­ния воздушного потока; 2 – выключатель электровентилятора основного отопите­ля; 3 – выключатель электровентилятора и электронасоса дополнительного отопи­теля; 4 – регулятор температуры воздуха

Основной отопитель: 1 – воздуховод подачи воздуха в ноги водителя; 2 – колодка проводов электродвигате­

ля вентилятора; 3 – кожух отопителя; 4 – колодка жгута проводов панели управления отоплением и вентиляци­ей; 5 – колодка жгута проводов для подключения электропривода крана отопителя; б – трос привода центральных заслонок; 7 – правый блок заслонок; 8,10 – рычаги привода заслонок правого и левого блоков; 9, 15 – соединительные тяги засло­нок правого и левого блоков; 11 – воздуховод подачи воздуха в ноги пассажиров переднего ряда сидений; 12 – кронштейн креп­ления оболочек тросов привода заслонок; 13 – трос привода заслонок распределения воздушного потока на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений; 14 – трос привода заслонок распределе­ния воздушного потока к центральным и боковым вентиляционным решеткам; 16 – панель управления отоплением и вентиляцией; 17 – поперечина кронштейна крепления отопителя; 18 – левый блок заслонок

Элементы основного отопителя: 1 – заслонка распределения воздушного потока на обдув левой части ветрового стек­ла, стекла левой передней двери и в ноги водителя; 2 – заслонка распределения воздушного потока к центральной и боко­вой вентиляционным решеткам; 3 – левая часть кожуха отопителя; 4 – электровентилятор; 5 – верхняя часть кожуха отопителя;

6 – центральные заслонки; 7 – правая часть кожуха отопителя; 8 – резистор электровентилятора; 9 – диффузоры правого блока засло­нок; 10 – воздуховод; 11 – заслонка распределения воздушного потока на обдув правой части ветрового стекла, стекла правой передней двери и в ноги передних пассажиров; 12 – заслонка распределения воздушного потока к центральной и боковой вентиляционным решет­кам; 13 – облицовка радиатора отопителя; 14 – радиатор отопителя; 15 – пластмассовый кронштейн крепления панели управления отоп­лением и вентиляцией; 16 – соединительные тяги заслонок; 17 – левый блок заслонок в сборе

Охлаждающая жидкость под­водится к радиатору отопителя через кран с электроприводом. Выключатель крана совме­щен с регулятором температуры воздуха. Если рукоятка регу­лятора повернута в крайнее по­ложение синего сектора — кран закрыт, а весь воздух, посту­пающий в отопитель, прохо-

дит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. Л при на­хождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных по­ложениях — кран открыт, режим отопления включен. Плавную регулировку температуры воз­духа обеспечивают центральные заслонки, которые соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воз­душного потока, поступающе­го в отопитель, через радиатор, а другую часть — в обход ради­атора. Чем больше воздуха пос­тупает через радиатор, тем выше температура воздуха. Когда ру­коятка регулятора температуры находится в крайнем положении красного сектора, весь воздуш­ный поток направляется через радиатор.

Два блока заслонок распреде­ляют воздушные потоки по воз­духоводам панели приборов. Наружные заслонки регули­руют потоки, направленные на обдув ветрового стекла, сге- кол передних дверей, в ноги водителя и пассажиров перед­него ряда сидений. Внутренние заслонки блоков регулиру­ют потоки, направленные к центральным и боковым вентиляционным решеткам па­нели приборов (дефлекторам). Диалогичные заслонки правого и левого блоков попарно соеди­нены между собой двумя тягами. Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы за­слонок правого и левого блоков. Управление заслонками блоков выполняется регулятором рас-

пределения воздушного пото – ка, с которым заслонки связаны двумя тросами.

В системе отопления автомоби­лей с двумя рядами сидений, ав­тобусов и автомобилей скорой медицинской помощи установ­лен дополнительный отопитель. При включении его элекгровен- тилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсив­ность прогрева кабины (салона). Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вра­щения.

Радиатор дополнительного ото­пителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защи­щены пластмассовым кожухом. Второй радиатор вызывает сни­жение скорости циркуляции жидкости в системе отопления. Поэтому вместе с дополнитель­ным отопителем устанавливает­ся электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, про­ходящего через радиаторы ото­пителей. Электронасос включен в сливную магистраль системы отопления и установлен в мотор­ном отсеке на нравом лонжероне. Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения колен­чатого вала (скорость движения до 50 км/ч). На больших оборо­тах насос системы охлаждения двигателя развивает достаточную производительность для цирку­ляции жидкости через дополни­тельный отопитель. Дополнительный отопитель ус­танавливается в автобусах (вмес­тимостью до 9 мест), фургонах с двумя рядами сидений и в ав­томобиле 1 A 3-32214 – на полу, за пассажирским сиденьем ка­бины, а в автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Дополнительный отопитель: 1 – крышка кожуха; 2 – кожух отопителя;

3 – радиатор отопителя; 4 – скоба; 5 – прокладка фланца; 6 – вентилятор; 7 – фланец электродвигателя; 8 – реостат; 9 – колпак; 10 – электродвигатель; 11 – гайка вентилятора; 12 – кронштейн отопителя

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Поскольку для идеального размещения мотора в подкапотном пространстве решил подрезать моторный щит, пришлось подразобрать торпеду и печку, что бы получить доступ к местам резки.

Вспомнив, как я мерз с этой печкой зимой, повнимательнее изучил конструкцию.
Оказалось, что центральные воздуховоды в ней дуют всегда, либо через радиатор, либо (а с учетом качества исполнения — всегда) напрямую с улицы.
Поскольку их все всегда затыкают и заклеивают всякой дрянью (я не исключение), решил их удалить. Как класс.
Заодно высвободив место под 2-дин магнитолу в человеческом месте, а не в бардачке.

Дальше корпус разобрал-собрал, выбросил заслонку на центральные воздуховоды, отверстие закрыл полосой пластика и все это проклеил.
Также удалил заслонку приток / рециркуляция, т.к. конструкция ее такова, что вероятность нахождения ее в положениях, в которых она действительно работает, не высока. А пользуюсь только притоком. А вот если заслонка не встала туда, куда положено, весь холодный воздух пойдет напрямую в салон, как бы печка не старалась.

И вот конечный вид:

Ресурсные испытания покажут, кто оказался правее — ГАЗовские конструкторы (а также изготовители) или я.
Говорят, печки старого образца тоже хорошо греют и дуют. Посмотрим.

А еще просто похвастаюсь обивками дверей:

Каюсь, по установке мотора сегодня ничего.
Всем бобра!
