установка газового баллона на уаз 469 вместо правого бака

Установка ГБО. Часть 2. Баллон вместо бака, электрика и вся фигня.

Долго меня мучил вопрос, куда девать баллон. В салон я ставить его категорически не хотел, салон и так маленький, и занимать его баллоном мне совсем не хотелось. Гораздо приятнее выкинуть заднее сиденье и забить всё пространство полезным шмудяком, ну или закуси разложить или девушку какую 😉
В инете по этому вопросу (тут автор, т.е. я имел ввиду установку баллона, а не раскладывание девушек, гы-гы ) мало фоток, особенно про 469-тые, есть патрики и иже с ними, по 469 я нарыл тока пару машин, у одной нормально на фоткано, у другой одна фотка и то как я понял баллон был перенесён в кабину.
Один хороший человек посоветовал для этих целей баллон АГ-50, он на 50 литров (полезных 40 литров, 80% от объёма), размер 300х780 мм, бак у нас примерно 200х200 мм. Ставить решил вместо правого бака, ХЗ почему, не нравится он мне 😉 То что он будет висеть примерно на 100 мм ниже бака меня не пугает, под баками всегда полно места в колее, да и баллон много толще бака. Да, кстате, баллон нужно поверять каждые два года, посему был куплен новый. Для начала отрегулировал заборную трубку мультиклапана, чтоб брать с самого низа сжиженный газ, до низа оставил примерно 5 мм.

Мультик у меня без отсечки, совсем, посему до полного заправлять нужно только перед долгой дорогой 😉 Это как бы крайне желательно, иначе можно стартануть на марс раньше Роскосмоса 😉 или прочих NASA.

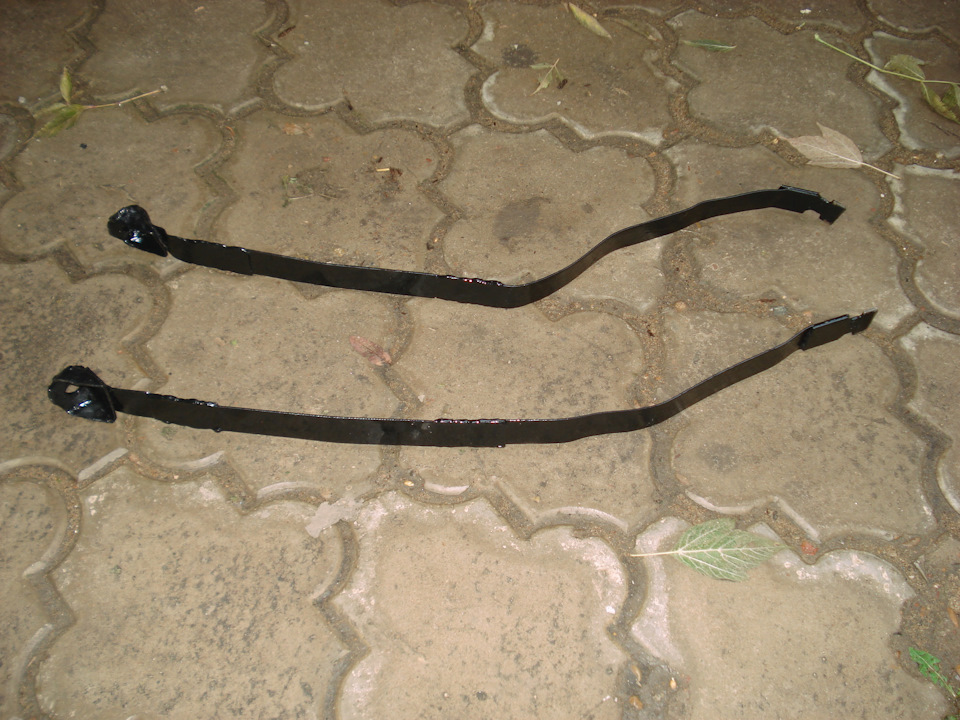

Для крепления баллона использованы штатные крепёжки баков, который пришлось удлинить на 150 мм, иначе ушко стяжки было в нижней точки и был риск потерять баллон в самый разгар веселья.

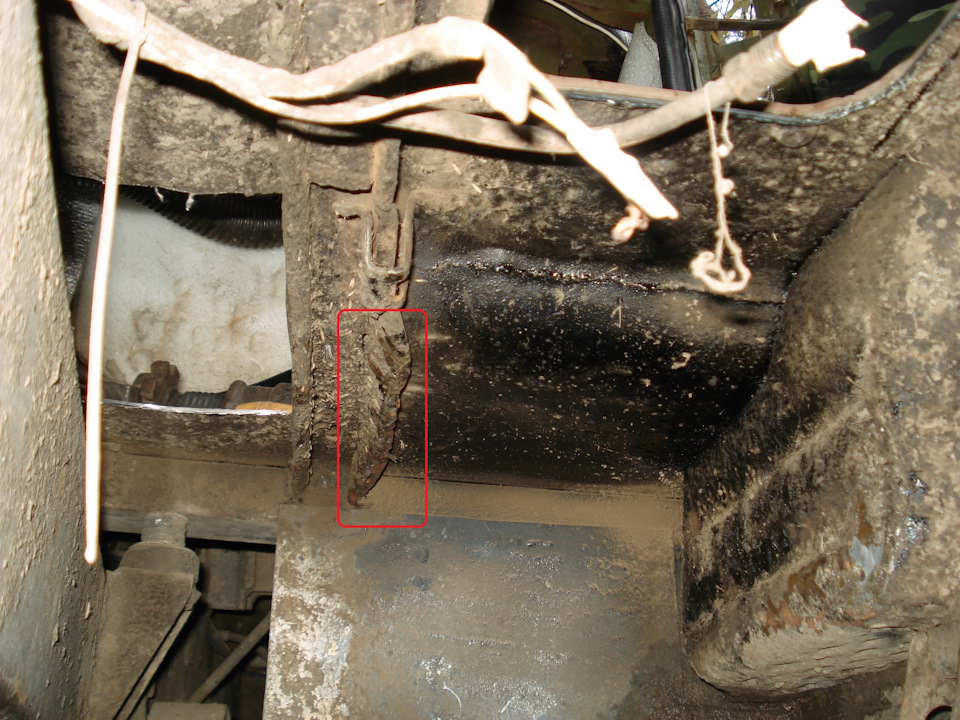

Дальше пришлось немного подправить место установки, как тут заметил один человек: «Для человека с кувалдой нет ничего невозможного» 😉 Весь замут для того чтоб баллон был дальше от рамы, и стоял ровнее. Установил его мультиклапаном к раме и вверх.

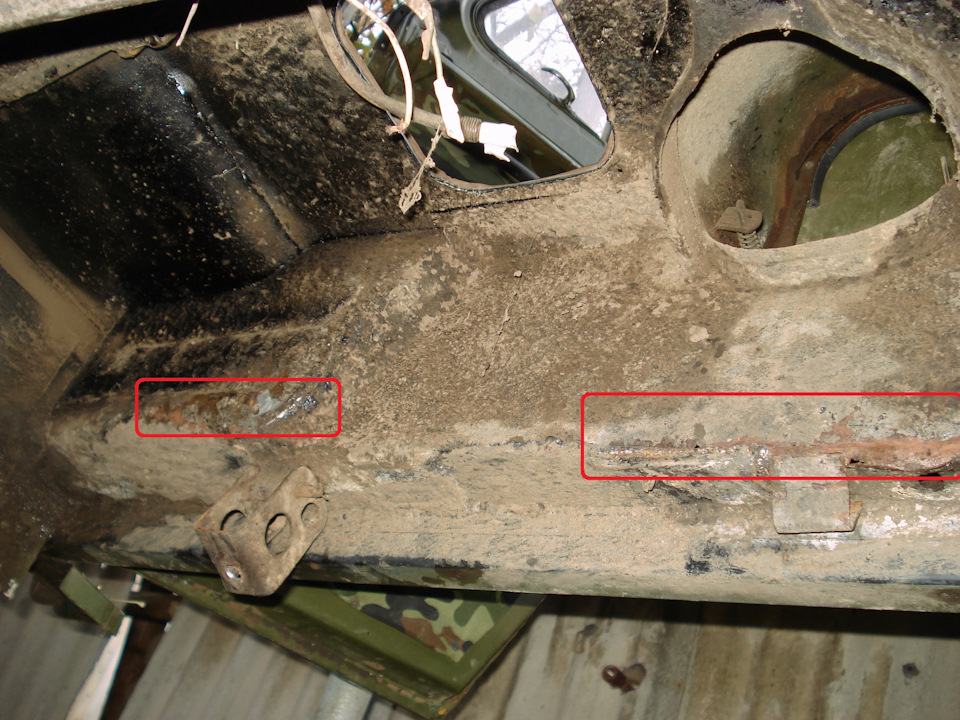

Как видно из фото в кузове был прорезан лючок, для оперативного доступа к мультиклапану, ну мало ли газ всё таки.

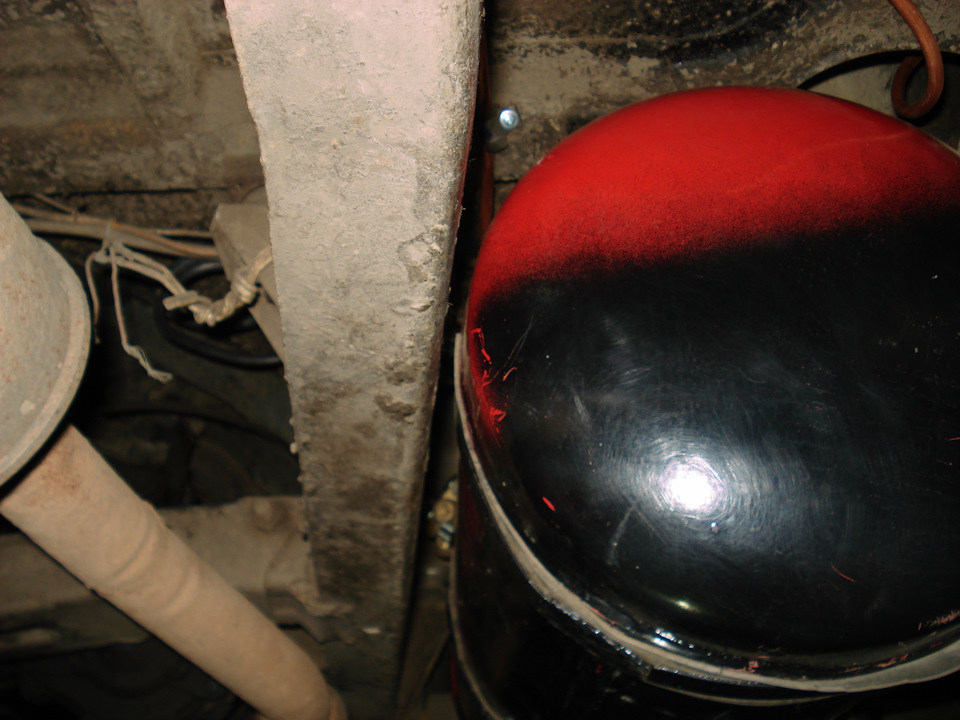

В итоге баллон встал как то так:

Баллон внизу покрасил чёрным, что бы не светился особо 😉

Источник

Доработка ГБО — установка второго баллона взамен левого бензобака или 1000 км на газу

Всем доброго времени суток!

Настоящим хочу поделиться с Вами окончанием истории с установкой ГБО на Мюллера, а точнее — установкой второго газового баллона Atiker на 45 литров взамен ранее установленного левого бензобака от Самовара на 60 литров.

Результатом установки ГБО 2-месячной давности я чрезвычайно доволен. К сожалению, тогда же не удалось приехать на установку сразу с вышеупомянутым баком, поскольку в Москве его найти не удалось. Нашел его аж в городе Курск, но к моменту установки он не успел приехать. А потом подтвердилась истина «не сделал сразу, не сделаешь никогда». Короче, на днях я все же соизволил доехать до Академии ГБО, но не в Люберцах, а в Долгопрудном, мне к ним ближе.

Итак, приехал я на установку вот с таким баком:

Мультиклапана с электроклапаном перекрытия магистрали для такого баллона у академиков не оказалось, но творчески был решен вопрос и достаточно оперативно привезли подходящий мультик Tomasetto. Отсечку с него убрали, против чего я и не возражал. Объяснено это было возможностью некорректной работы в виду того, что баки разные и находятся относительно друг друга на разных уровнях по высоте.

Основное время работы ушло на установку баллона в нишу демонтированного бензобака. Бензобак сняли, топливные трубки заткнули болтами подходящего диаметра и хомутами. Использовать хомуты крепления бензобака не представилось возможным, поэтому в полу кузова были сделаны 3 пары отверстий, в которые со стороны салона были вставлены болты и прикручены 3 металлических полосы (хомуты) крепления газового баллона.

Отверстием для мультиклапана баллон повернут в сторону переднего колеса — только в этом положении возможно позиционирование мультиклапана вверх таким образом, что повредить магистраль или сам мультиклапан невозможно.

Расположение баллона, если смотреть сбоку…

По итогу заправился почти 163 литрами газа:

И по трассе, на машине с лифтованным кузовом, на 32-ых тяжелых бриджах, с крейсерской скоростью 110 кмч (обороты двигла порядка 3000-3100), мне хватило их ровно на 1000 км, что считаю очень-очень хорошим результатом! А если ехать 90-100, к примеру, то хватит на еще больший пробег.

Цена вопроса: бак — 4950 рублей, устновка + расходники — 11700 рублей.

Отдельное спасибо хочу сказать Сергею aka sirOzka за любезно оказанную мне оперативную помощь в решении данного вопроса!

Источник

ГБО на мой УАЗ

ГБО.
Засвербила в голове идея установки газового оборудования на мой уазик. Бензна АИ80 не продают, а где есть то стоит практически как АИ92! Имеем УМЗ417 с ГБЦ без фрезеровки. Месяца два изучал в интернете тему. Нашел в гараже книгу «Транспорт на газе» 1992 г. изд. Авторы Васильев Ю. Н., Гриценко А. И., Золотаревский Л. С.
Решился!
Учитывая то, что я пенсионер и бюджет у меня практически для таких целей нулевой, прикупил за пару тысяч рубле б/у комплект ГБО Ловато. Счел экономически обоснованным выполнение работ своими руками, после мониторинга цен на аппаратуру и услуги.

1. Перебрал редуктор. Был сильно загажен. Поставил ремкомплект.
2. Также поставил ремкомплект в газовый клапан.
3. Трубок в комплекте не было, да и к лучшему, решил потратиться на пластиковую магистраль. Но пока не купил.
4. Врезал два штуцера сверху карбюратора. Вариант не лучший, но для изучения на практике пойдет, а по опыту посмотрим. Заодно убрал штатный привод от педали газа. Смонтировал кронштейны для крепежа тросика от Патриота. Приспособил сектор под тросик от ваз 1111 на карбюратор к-126гу.
5. Повозился с узлом крепления тросика газа к педали. Закрепил через добавочный металлический уголок (из отходов) клеммным зажимом и на штатное отверстие в педали через болтик М4 со свободным креплением уголка. В уголке предусмотрел дополнительные отверстия для возможности подгонки длины хода педали. Как оказалось незря.
6. После сборки и испытаний, прошедших успешно, обнаружилась необходимость ограничение хода педали газа как вверх так и вниз так как возникает усилие на разрыв тросика и повреждение рычага карбюратора при полном газу. По ограничению хода педали вниз решение простое — удлинить элемент соединения конца тросика и педали газа до такой, чтобы при упоре в «полик» ход сектора газа на карбюраторе тоже оканчивался! Необходимость ограничения хода (возврата) педали вверх вроде бы риска повреждения чего либо не имеет. Хотя педаль вроде как бы «болтается». Подумаем!

7. просверлил отверстие диаметром пока 2 мм сбоку в нижней части к-126гу (давно планировал, но возможно надо больше?) для подачи воздуха на ХХ, а то нестабилен ХХ.

Сейчас решаю проблему установки баллона и его крепления на арке заднего левого колеса. Должен встать нормально по прикидкам. Место выбрал из соображений: не занимает место на полу авто; находится над баком (удобно протягивать газопровод попутно с бензопроводом); ВЗУ удобно вывести над левым задним фонарем (магистраль на ВЗУ располагается между баллоном и боковиной кузова). При разговоре с ГАЙЦАМИ не особо бросается им в глаза — прикрыт курткой и вещами.

Не прошло и полгода…
Ну что ж, докладываю:
все доделал, заправил газ, настроил. Особо не катался, так как уазка не повседневный.
Наосеннее открытие охоты поехал за 120 км. Пробег выявил проблемы!
1. больше 70 км/час греется!
2. большой расход. Прокатился до выработки газа, посчитал, получилось 21л/100км на трассе! Считаю что это много.
Игрался по пути УОЗ ничего не помогает, греется.
Конечно у меня двигатель умз417, голова под 76 бензин. Предположил, что дело в этом. Кроме того несколько лет назад пока я на лодке проверял сети мой друган по грязи гонял за водкой на моем уазке. Боюсь, что он поджарил его, т. к. на уазе тогда электровентиллятор вкючался в ручном режиме, а он прошляпил наверняка в этом дело. С тех пор вроде греться стал.
Выпало время для типа ремонта. Натянул пластиковый кулек на горловину радиатора и на прогазовке обнаружил надувание оного! При сбросе газа кулек схлапывается. Вывод-прокладка гбц приказала долго жить!
Делать нечего надо снимать гбц. Заодно решил профрезеровать до 94,5 мм голову, для газа веселее.
За шесть часов мутотени снял голову, отвез на фрезеровку (1200,00 р). В итоге фрезеровщик снял 3мм и сказал, что так надо. Видимо что то знает такого, что нам неведомо. Я не возражал-небольшой типа запас не помешает.
Голова кстати с грушевидными камерами. Заодно поменял маслосъемные колпачки на впуске, на выпуске их нет у моей гбц. Промыл, прошоркал все, собрал, завел. Засапунил движок! Ну понятно, степень сжатия увеличилась. Прокатился по гаражам — особо ничего не почувствовал.
Весной поеду на охоту и испытаю. Думаю к лету поменять масло с применением раскоксовки и сделать вентлляцию картера с малой ветвью в полном объеме. Может поможет?
позже сброшу фото.

2020 год, октябрь. Итак, что дальше вышло.
Перестал сапунить после поджатия ГБЦ и обкатки, радует.
После выставления УОЗ по стробоскопу + 7 гр на ходу меньше греется и лучше? тянет. Но ещё недостаточно. Что то не то? Покатаюсь, подкорректирую.
Поверил метку пластины трамблера и статора было смещение! Сделал как положено с натягом по часовой стрелке. Октан-корректор встал на ноль.
Случайно обнаружил, что на оборотах больше 2000 плющит входные резиновые патрубки перед помпой из радиатора! Радиатор новый! Вот она возможная причина перегрева! Возможно из-за увеличенной производительности помпы так как поставил шкив на помпу от газели меньшего диаметра чем штатный. Поставил на схлопывающийся шланг перед помпой щечки, чтобы держал форму и не плющило. Оказалось бесполезно. Снял, промыл радиатор на даче просто водой из шланга. В зоне входного патрубка сверху на трубках засоры из кусочков накипи. Сколько смог прочистил. Собрал, прокатился, греется вроде поменьше. Резкого подъема тосола в горловине при прогазовке нет. Возможно надо купить еще? новый радиатор. Не знаю пока как прочистить этот мусор. Промыл СО Лавром, очень много грязи. Поездка за грибами показала, что греется, хотя и меньше. Скорее всего из-за зажигания (УОЗ) и сплющивания шлангов на входе в помпу. После промывки новый шланг всё равно плющит и ограничивает поток ОЖ. Купил два медных отвода на 42 мм и поставил вместо шлангов. Ограничение циркуляции перед помпой устранено.
При настройке УОЗ стробоскопом обнаружены пропуски вспышек. На остальных цилиндрах тоже. Но при установке датчика стробоскопа на ВВ выход бобины стробоскоп показывает четко. Возможно проблема с трамблером, крышкой или положением бегунка относительно крышки. Возможно перегрев и отсутствие тяги из-за этого! Надо перебирать его!
Проверил трамблер, все нормально. При проверке элсхемы СЗ обнаружено: закисший контакт (плохой) от вариатора к бобине, несоответствие марки бобины. Поставил бобину Б116 с коммутатором 131. Пропаял концы проводов и отключил вариатор. Искра лучше и устойчивая.
Поехал на дачу, выработал газ. На прогретом моторе и на бензине подобрал УОЗ по детонации, вроде получилось. Съездил за грибам, вроде удачно, тянет более менее. Расход вроде поменьше и греется в пределах 85 градусов на скорости до 80 км/час. Надо ещё проверить установку трамблера и пластины.
Стробоскопом проверил УОЗ: к штатным 5 гр. + ещё

5 гр. +5 оказалось много! Сделал +3 гр. стало лучше. Посмотрим может ещё меньше угол надо сделать.
Заправил АИ-95 для подстройки зажигания по детонации. На АИ-92 звенит неимоверно как будто паленый АИ-80. Пробные поездки показали, что на АИ-95 лучше определить границу детонации. У меня ГБЦ с грушевидными камерами, видимо при высоте ГБЦ 95 мм, степень оказалась сжатия выше, чем для овальных и лучше подходит для АИ-95 и газа!
Пришла мысль, а не проверить ли настройки редуктора ГБО? Выставил ХХ бронзовым винтом и зажал «чувствительность» с 7,5 об. до 3,5 об. Машин едет, не греется, не жрет газ! Неужели решил проблему?! Буду дальше подбирать регулировки и делать замеры.

Источник

www.uaz-club.org.ua

Форум украинских УАЗоводов и УАЗолюбителей

куда поставить газовый баллон на УАЗ 469

куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

шукав на УАЗбуці відповідну тему але не найшов,

тож цікавить мене: де і який газовий балон можна приткнути в 469,

як варіант можливо замість лівого баку, якого в мене і так нема. тіки який літраж туди залізе?.

в салон не варіант взагалі. використовую як грузовий, з лише передніми сидіннями.

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

а шоса міряти?
балон ше не купив!

Re: куда поставить газовый баллон на УАЗ 469

УАЗ-31601 ’99, УАЗ-452 ’85

Re: куда поставить газовый баллон на УАЗ 469

а шоса міряти?
балон ше не купив!

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

УАЗ-31601 ’99, УАЗ-452 ’85

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

балон нарешті поставив, звичайний 50л.. білоруський,
звисає нижче порогу кузова на 10 см.

при нагоді кину фото.

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

Re: куда поставить газовый баллон на УАЗ 469

Источник

Использование ГБО на УАЗ 469 2 поколение

Полезность – 65% | Распечатать

Для внедорожников УАЗ 469 (2 поколение) с 2015 по 2021 год выпуска, может быть установлено газобаллонное оборудование 4 поколения работающее на пропане, монтаж которого без бумажной волокиты, в среднем займет 5 часов.

Стоимость установки и оборудования ГБО 4 на пропане (среднего качества) рассчитанного для УАЗ 469 (2 поколение), учитывая конструкцию системы впрыска топлива и другие кузовные характеристики составляет от 30000 до 40000 руб. В эту сумму не входят дополнительные установоки, такие как: обтяжка баллона карпетом, установка фильтра тонкой очистки газа, установка система принудительной смазки клапанов, установка дополнительного редуктора, установка внешнего заправочного устройства под лючок бензобака и другие полезные опций. Для модификаций с более мощным двигателем стоимость будет чуть дороже.

Для нашей УАЗ 469, учитывая мощность авто некоторые из указанных ранее опций станут обязательными, это добавит к стоимости от 5000 до 10000 руб. Также придется получить новую диагностическую карту ТО взамен действующей, так как после установки ГБО изменяется масса автомобиля и вид топлива, снова затраты в размере 2000 руб.

Перед установкой положено регистрировать ГБО в ГИБДД. Обычно компания установщик предоставляет услуги помогающие в короткие сроки, без ошибок и беготни составить и получить все необходимые документы, стоимость такой помощи в пределах 5000 руб. В услугу не входит оплата госпошлин: 800 руб. — свидетельство о соответствии ГБО, 500 руб. — получение свидетельства о регистрации, 350 руб. — за внесение изменённых данных в техпаспорт авто.

В итоге рассматривая вариант установки на УАЗ 469 (2 поколение) оборудования ГБО 4 поколения среднего класса (2-3 года гарантии) работающего на пропане, реальная сумма всех затрат составит от 44000 до 59000 руб. Плюс ежегодно по 1700 руб и более при прохождении обязательного ТО для установленного ГБО, которое выполняется раз в год или каждые 10 тыс. км.

Штраф по КоАП за использование ТС с установленным и незарегистрированным ГБО составляет 500 руб. Далее инспектор вправе выписать предписание о демонтаже незарегистрированного оборудования в десятидневный срок. В случае невыполнения предписания, автомобиль будет принудительно снят с регистрации.

Да можно, но ставят намного реже чем на пропане. Помимо заметного понижения в мощности мотора (до 25%) высокооктановым метаном, есть ряд весомых недостатков такой системы.

Потеря в мощности для всех моторов УАЗ 469 (2 поколение) после перехода на газ обычно составляет от 10% до 15%. Высокооктановый газ в двигателе сгорает медленнее бензина, добавляя температурные нагрузки на выпускной тракт. В случае с пропаном такие нагрузки нивелируются регулировкой угла зажигания, поэтому пропан более интересен водителям для установки.

При правильных настройках ГБО для данного ДВС его ресурс остается прежним. Другими словами, заниматься установкой и настройкой должен квалифицированный специалист, иначе возрастет риск значительного влияния на состояние ЦПГ, клапанов и других элементов ДВС. После установки двигатель должен работать ровнее и тише как в автомобилях работающих на бензине марки АИ-100. Количество газов из выхлопной трубы становится заметно меньше.

Устанавливаемое на УАЗ 469 ГБО требует обязательного ежегодного (или каждые 10 тыс. км) технического обслуживания по четкому регламенту. Данные об этом вносятся в диагностическую карту при прохождении общего ТО.

В процессе каждого обслуживания обязательно необходимо: заменить фильтры газа, слить конденсат с газового редуктора, скорректировать работу газовых форсунок, проверить баллон и шланги на утечку газа. Стоит понимать, что все составные части ГБО имеют свой срок службы, по истечению которого требуется их замена.

Нет не нужно, это маркетинговая уловка производителей масла, основанная на том что реально происходит.

Срок службы масла в УАЗ 469 (2 поколение) при работе двигателя на газе повышается, потому что газ чище бензина в нем отсутствует сера, которая является катализатором образования высокотемпературных отложений и нагара. При этом в моменты сгорания пропана или метана образуется больше воды. На непрогретом двигателе, а также при неисправной системе вентиляции картера она конденсируется, обводняет масло, тем самым снижая его характеристики.

В результате получаем компенсацию обводненного масла повышением его срока службы. Препятствовать обводнению масла и повысить нейтрализацию кислот в нем, не сможет не одна присадка. На помощь в данной ситуации может прийти только регулярная замена масла. Наиболее беспокойным водителям стоит просто чаще его менять.

Принцип работы ГБО новых поколений основан на дозированном впрыске жидкого газа, он не переводится в газообразное состояние как в четвертом поколении ГБО, а остается жидким на всех этапах: от закачки в баллон до поступления в камеру сгорания двигателя, соответственно о метане можно забыть.
Начиная с 5 поколения, система позволяет запускать двигатель сразу на газе. Заводить и прогревать автомобиль на бензине больше не нужно.

Главное и существенное отличие это высокая стоимость оборудования, она может быть в 2 раза выше, чем ГБО 4-го поколения, при этом гарантия не дается на срок более 2 лет. Другой проблемой является высокие требования оборудования к газу. В России как правило некачественный газ, который довольно быстро выводит из строя газовый насос. Следом за насосом выходят из строя газовые форсунки, но это не проблема, необходима прочистка.

Качество топливных магистралей намного выше и выполнено из армированного пластика. Теперь ненужно подключать ГБО к штатной системе охлаждения, благодаря отказу от использования редуктора, соответственно и нагревать газ больше не нужно. За поступление газа в форсунки отвечает насос, который устанавливается внутри газового баллона. Газовый насос обеспечивает оптимальное давление газа во всех режимах работы двигателя, в четвертом поколении газовый насос отсутствует.

Переход с бензина на газ происходит в течении двух минут, даже в холодное время года. Мощностные характеристики двигателя могут быть выше, благодаря испарению газа. Расход газа может быть как на уровне потребления бензина, так и на 5-10% больше бензина.

Возможность установки датчика управления газонасосом в водительскую дверь. При открывании водительской двери, на насос подается сигнал к нагнетанию давления в системе газоподачи.

Расчет окупаемости ГБО для УАЗ 469 (2 поколение)

Мы заполнили поля, используя для расчета вариант установки оборудования 4го поколения на пропане и средние эксплуатационные значения модели УАЗ 469 в 2021 году, учитывая возраст и особенности кузова (2 поколение). Вы можете изменить данные в этих полях, настроив расчет индивидуально.

Другие поколения УАЗ 469

• Выбирайте баллоны имеющие тороидальную форму, они устанавливаются в нишу запасного колеса и не отнимают полезное пространство багажника.

• При выборе производителя ГБО отдайте предпочтение польским и итальянским системам, они сочетают в себе хорошее качество и доступную цену.
