учебное пособие разработка котлованов экскаваторами с различным навесным оборудованием

Разработка грунта одноковшовыми экскаваторами. Расчет проходок экскаваторов с различным рабочим оборудованием

Использование сменного рабочего оборудования дает возможность механизировать такие процессы, как: зачистка дна выемок; дробление и удаление негабаритов и валунов; отделка поверхности откосов земляного сооружения, дна выемок; послойное уплотнение грунта в стесненных условиях, при устройстве обратных засыпок; рыхление мерзлого и трудноразрабатываемого грунта.

Строительные экскаваторы выпускают на гусеничном и пневмоколесном ходу. Наиболее распространенными видами рабочего оборудования являются прямая, обратная лопаты, драглайн и грейфер.

Способы разработки грунта одноковшовыми экскаваторами опре­деляют в основном видом применяемого на них сменного рабочего обору­дования. Выбор способа зависит от размеров и объемов земляных сооруже­ний, свойств грунта, наличия грунтовых вод, вечной мерзлоты и др.

При разработке широких котлованов с погрузкой грунта в транс­портные средства (например, при строительстве отстойников, фильтров, ре­зервуаров, аэротенков и т.п.) чаще применяют экскаваторы, оборудованные прямой лопатой. Обратную лопату используют для разработки траншей, не­больших котлованов с погрузкой грунта в транспортные средства или в от­вал. Драглайн применяют для разработки котлованов, траншей и каналов, устройства насыпей из грунта резерва, а грейфер — для разработки глубоких котлованов с вертикальными стенками или подачи грунта при засыпке па­зух.

Пространство, в котором размещается экскаватор и производится выемка грунта, называют забоем. Его форма и размеры зависят от рабочих параметров экскаватора и принятой схемы разработки грунта (рис. 4.16).

Выемку, образованную одним ходом экскаватора, называют проходкой. По характеру разработки грунта проходки могут быть лобовыми (торцовыми) и боковы­ми. При лобовой проходке экскаватор движется по оси выемки и разрабаты­вает грунт впереди себя и по обе стороны от оси, а при боковой с одной сто­роны по ходу движения. Характер проходки зависит от глубины и ширины котлована и условий его разработки. Лобовыми проходками разрабатывают выемки на крутых склонах или когда глубина выемки не позволяет загру­жать транспортные средства, расположенные на берме выемки.

Неширокие котлованы (шириной до 1,5R) разрабатывают лобовой проходкой с односторонней погрузкой в транспортные средства (рис. 4.16, а), при ширине котлована от 1,5R до 1,9R разработку ведут лобо­вой проходкой с двухсторонней подачей транспортных средств (рис. 4.16, б). Наибольшая ширина лобовой проходки поверху для экскава­тора с прямой лопатой при движении его по прямой определяется по фор­муле

(4.34)

для зигзагообразной

(4.35)

для поперечно-торцовой

(4.36)

для боковой

(4.37)

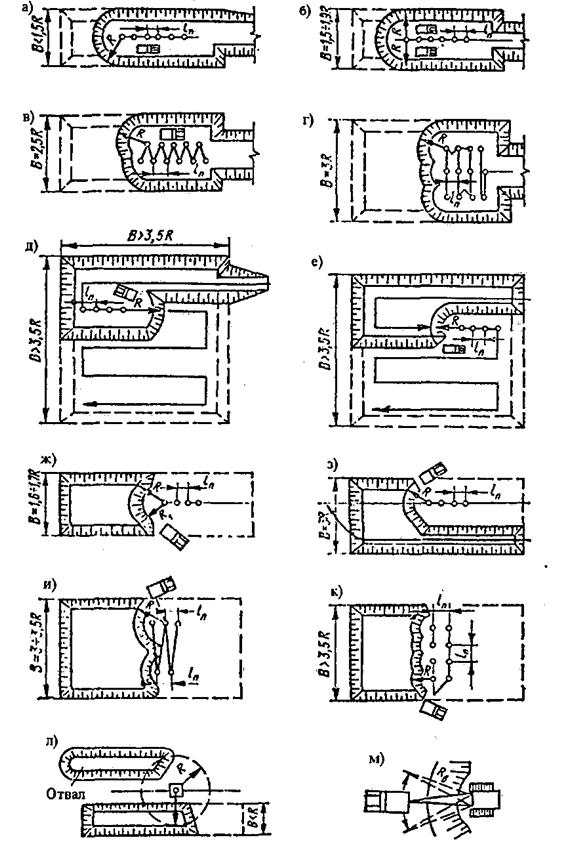

Рис. 4.16 – Схемы проходок одноковшового экскаватора

При глубине выемки, превышающей оптимальную вы­соту забоя, грунт разрабатывают по ярусам (уступам) в последовательнос­ти, определяемой профилем выемки.

Ширина лобовой проходки по верху при односторонней выгрузке грунта составляет:

(4.38)

При двухсторонней выгрузке грунта, м:

(4.39)

Ширина проходки понизу, м:

(4.40)

Ширина лобовой уширенной зигзагообразной проходки, при 1,7R≤ В ≤3R определяется по формуле:

(4.41)

Ширина лобовой уширенной поперечной проходки, при 3R≤ В ≤3,5R определяется по формуле:

(4.42)

(4.43)

где R_n—радиус резания по дну котлована.

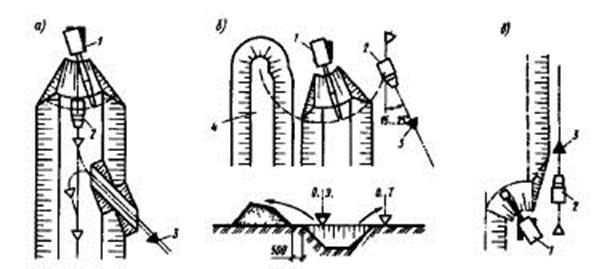

Рис. 4.17 – Схемы работы экскаватора с «обратной лопатой»

Источник

Разработка грунта в котлованах и траншеях

Скачать книгу

О книге «Разработка грунта в котлованах и траншеях»

В учебном пособии рассмотрены вопросы проектирования производства работ при устройстве котлованов и траншей. Освещены теоретические положения по технологии земляных работ. Изложен теоретический материал по содержанию курсового проекта (курсовой работы) и технологической карты в составе ВКР, а также приведен справочный материал. Пособие предназначено для студентов очной и заочной форм, обучающихся по направлению подготовки бакалавра 08.03.01 «Строительство», профилям подготовки: «Промышленное и гражданское строительство», «Городское строительство и хозяйство», «Теплогазоснабжение и вентиляция», «Водоснабжение и водоотведение», «Механизация и автоматизация строительства», «Экспертиза и управление недвижимостью», «Автомобильные дороги», «Автодорожные мосты и тоннели», «Жилищно-коммунальный комплекс», «Инженерно-сметная деятельность в строительстве», «Плазменные технологии в производстве строительных материалов», и специалистов, обучающихся по специальности 08.05.01 «Строительство уникальных зданий и сооружений», специализация «Строительство высотных и большепролетных зданий и сооружений», по дисциплине «Технология строительных процессов».

На нашем сайте можно скачать книгу «Разработка грунта в котлованах и траншеях» в формате pdf или читать онлайн. Здесь так же можно перед прочтением обратиться к отзывам читателей, уже знакомых с книгой, и узнать их мнение. В интернет-магазине нашего партнера вы можете купить и прочитать книгу в бумажном варианте.

Источник

Учебное пособие разработка котлованов экскаваторами с различным навесным оборудованием

Б ЕСПЛАТНАЯ ЭЛЕКТРОННАЯ БИБЛИОТЕКА
(Авторефераты, диссертации, методички, учебные программы, монографии)

Материалы этого сайта размещены для ознакомления, все права принадлежат их авторам.

Если Вы не согласны с тем, что Ваш материал размещён на этом сайте, пожалуйста, напишите нам, мы в течении 1-2 рабочих дней удалим его.

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Томский государственный архитектурно-строительный университет»

РАЗРАБОТКА ГРУНТА В КОТЛОВАНАХ

И ТРАНШЕЯХ

Томск Издательство ТГАСУ 2010 УДК 624.13 (075.8) К68 Коробков, С.В. Разработка грунта в котлованах и траншеях [Текст] :

учебное пособие / С.В. Коробков. – Томск : Изд-во Том. гос. архит.-строит.

ун-та, 2010. – 68 с. – ISBN 978-5-93057-377-0.

Пособие соответствует государственному образовательному стандарту дисциплины СД Ф.10 «Технология строительных процессов» по подготовке дипломированного специалиста по специальности 270102 «Промышленное и гражданское строительство».

В учебном пособии рассмотрены вопросы проектирования производства работ при устройстве котлованов и траншей. Освещены теоретические положения по технологии земляных работ. Изложен теоретический материал по содержанию раздела «Земляные работы» в составе курсового проекта, а также приведен справочный материал для выполнения данного раздела.

Предназначено для студентов третьего курса строительного факультета очной формы обучения.

Также может быть использовано студентами очной формы обучения специальности 270112 «Водоснабжение и водоотведение» при изучении дисциплины «Технология возведения сетей и сооружений», специальности 270115 «Экспертиза и управление недвижимостью» при изучении дисциплины СД.Ф.2 «Технология строительных процессов», специальности «Экономика и управление на предприятии (в строительстве)» при изучении дисциплины СД.07.8 «Технология строительных процессов», специальности 080515 «Экономика и управление городского хозяйства» при изучении дисциплины СД.07.8 «Технология городского строительства».

Печатается по решению редакционно-издательского совета Томского государственного архитектурно-строительного университета.

А.В. Рубанов, к.т.н., доцент кафедры ТСП ТГАСУ;

М.М. Титов, к.т.н., зав. кафедрой ТСП НГАСУ (Сибстрин).

Томский государственный ISBN 978-5-93057-377- архитектурно-строительный университет, С.В. Коробков,

ОГЛАВЛЕНИЕ

1. Общие указания ……………………………………………..… 2. Основные теоретические положения ………………………. 2.1. Основные положения и понятия, принятые в технологии строительного производства ……………….. 2.2. Технология земляных работ ……………………………… 2.2.1. Общие положения ………………………………………. 2.2.2. Способы разработки грунта …………………………… 2.2.3. Способы уплотнения грунта …………………………… 3. Методические указания к разделу курсового проекта ….. 3.1. Назначение размеров котлована (траншеи) под фундамент здания …………………………………………. 3.2.Вычисление объемов земляных работ …………………. 3.3. Подбор комплекта машин для разработки грунта ……… 3.4. Составление ведомости объемов земляных работ ……… 3.5. Калькуляция затрат труда и машинного времени ………. 3.6. Расчет комплекта автосамосвалов для транспортирования грунта ………………………………. 3.7. Расчет забоя одноковшового экскаватора ………………. 3.7.1. Расчет забоя для экскаватора прямая лопата …………. 3.7.2. Расчет параметров забоя для экскаваторов обратная лопата и драглайн ……………………………………….. 3.8. Календарный график производства земляных работ …. 3.9. Технологии производства земляных работ ……………. 3.10. Расчет технико-экономических показателей комплекта машин …………………………………………. 3.11. Техника безопасности …………………………………… 3.12. Расчет материальных ресурсов для производства земляных работ ……………………………………………. 3.13. Графическая часть ……………………………………….. Контрольные вопросы и задания ……………………………… Список рекомендуемой литературы…………………………… Приложение 1 …………………………………………………. Приложение 2 …………………………………………………. Приложение 3 …………………………………………………. Цель работы. Приобрести навыки проектирования технологии выполнения строительных процессов и закрепить теоретический материал раздела «Технология земляных работ» в составе дисциплины «Технология строительных процессов».

Объем раздела курсового проекта. Раздел «Земляные работы» в составе курсового проекта состоит из расчетнопояснительной записки, выполненной на листах писчей бумаги формата А4 и графической части, выполненной единой с разделом «Бетонные работы» на листе формата А1 (ГОСТ 2.301–68*).

Расчетно-пояснительная записка и графическая часть должны быть оформлены в соответствии с требованиями ГОСТ 2.105–95, 21.101–93, 21.501–93, 2.306–68*.

Содержание раздела курсового проекта. Пояснительная записка содержит следующие разделы:

1. Исходные данные.

2. Расчет размеров котлована (траншеи) под фундаменты здания.

3. Вычисление объемов земляных работ.

4. Подбор комплекта машин для разработки грунта и его транспортирования.

5. Составление ведомости объемов земляных работ.

6. Калькуляция затрат труда и машинного времени.

7. Расчет забоя одноковшового экскаватора.

8. Расчет комплекта автосамосвалов для транспортирования грунта.

9. Календарный график производства земляных работ.

10. Технология производства земляных работ.

11. Расчет технико-экономических показателей комплекта машин для земляных работ.

12. Техника безопасности.

13. Расчет материальных ресурсов для производства работ.

14. Список использованной литературы.

Графическая часть включает технологическую схему производства земляных работ при разработке грунта в котловане (траншее).

Исходные данные для выполнения раздела курсового проекта выбираются в соответствии с альбомами заданий [1 или 2].

2. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ

Строительное производство объединяет процессы, выполняемые непосредственно на строительной площадке, и изучается такими дисциплинами, как технология строительного производства и организация строительного производства.

Технология строительного производства – это наука, изучающая методы выполнения строительных процессов, которые направлены на переработку строительных материалов и конструкций с целью получения продукции заданного качества.

Строительной продукцией является законченный конструктивный элемент здания или здание целиком (фундамент, стена, перекрытие и т. д.).

Строительный процесс – это совокупность операций, технологически связанных между собой и направленных на получение конечной строительной продукции (например, разработка грунта в котловане, укладка бетонной смеси, установка колонны и т. д.). Для выполнения строительных процессов необходимы материальные элементы (предметы труда) и технические средства (орудия труда). Технические средства, управляемые рабочим, действуют на материальные элементы, что приводит к созданию строительной продукции.

Строительные процессы по назначению делятся на заготовительные, транспортные, подготовительные и монтажноукладочные; по степени сложности – на простые и комплексные;

по степени механизации – на ручные, механизированные и автоматизированные.

Строительные процессы характеризуются временными и пространственными параметрами. К временным относятся:

продолжительность процесса, сроки выполнения, сменность работы. Развитие процессов во времени может протекать последовательным, параллельным или поточным способами. К пространственным параметрам относятся: рабочее место, делянка, захватка, участок, фронт работы.

Совокупность строительных процессов, связанных общностью обрабатываемых предметов труда, образует вид строительной работы (например, земляные, бетонные, каменные, монтажные работы и др.). Строительные работы подразделяются на общестроительные, подготовительные и специальные и выполняются в три цикла: нулевой (подземный), надземный и отделочный.

При техническом нормировании строительных процессов устанавливают следующие нормы:

1. Норма времени (Hвр, чел.-ч/ед. продуции) – время, необходимое для создания единицы продукции заданного качества одним рабочим в условиях правильной организации труда и с соблюдением технологии выполнения процесса.

2. Норма машинного времени (Hм.вр, маш.-ч/ед. продукции) – время работы машины для получения единицы продукции в условиях максимального использования эксплуатационной производительности данной машины.

3. Норма выработки (Hвыр, ед. продукции/ед. времени) – количество доброкачественной продукции, полученное за единицу времени при тех же условиях, что и при назначении нормы времени Трудоемкость работ – это затраты труда (времени) для выполнения определенного объема работ. Она определяется при составлении калькуляции путем перемножения нормы времени на количество (объем) работ.

При тарифном нормировании устанавливается расценка (Р, руб./ед. продукции) – это стоимость единицы произведенной рабочим или звеном продукции требуемого качества. Она зависит от нормы времени и квалификации рабочих.

Для определения заработной платы рабочих при выполнении какого-либо процесса необходимо расценку умножить на объем (количество) работ.

Нормы времени и расценки для различных процессов определяются по «Единым нормам и расценкам» (ЕНиР), которые также содержат данные о составе звена, составе работ, технических характеристиках машин, единице измерения объема (количества) работ, поправочных коэффициентах к нормам времени и расценкам.

Земляные работы объединяют процессы, связанные с переработкой грунта. Они состоят из подготовительных, вспомогательных и основных процессов. Состав основных процессов зависит от способа разработки грунта.

Подготовительные процессы (разбивка земляного сооружения, понижение уровня грунтовых вод и др.) выполняются до начала разработки грунта. Вспомогательные процессы (рыхление грунта, водоотлив, крепление стенок сооружения и др.) могут выполняться как до начала разработки, так и во время разработки грунта.

Сооружения, получаемые после выполнения земляных работ, называются земляными сооружениями. Они делятся на выемки (котлован, траншея, резерв и др.) и насыпи (дорожное полотно, кавальер и др.).

Основными элементами котлована являются: дно, откос, берма, подошва откоса, заложение откоса, бровка котлована, размеры котлована по низу и по верху, высота (глубина) котлована.

Откос котлована устраивается с целью обеспечения его устойчивости и характеризуется крутизной. Крутизна откоса – это отношение высоты земляного сооружения (h) к заложению откоса (c) и обозначается как 1 : m, т. е Из этого соотношения определяем величину заложения откоса :

С учетом размеров котлована по низу, которые определяются исходя из плана фундаментов под наружные несущие конструкции с учетом требований нормативных документов и величины заложения откосов, определяются размеры котлована по верху.

Грунты по трудоемкости разработки различными машинами делятся на категории, которые приводятся в [5]. Трудность разработки грунта зависит от его вида и свойств (плотности, влажности, сцепления). От категории грунта зависит норма времени и расценка на его разработку.

Одним из основных свойств грунта является также его разрыхляемость, которая характеризуется двумя коэффициентами – первоначального и остаточного разрыхления (табл. П.1.1). Коэффициент первоначального разрыхления показывает величину увеличения объема грунта при его разработке за счет уменьшения плотности. Коэффициент остаточного разрыхления показывает величину увеличения объема грунта после его послойной укладки и уплотнения в сооружении.

2.2.2. Способы разработки грунта При разработке грунта используются следующие способы:

1. Механический, при котором грунт разрабатывается послойно резанием рабочим органом строительной машины.

2. Гидромеханический, при котором грунт разрабатывается при помощи воды гидромонитором или земснарядом.

3. Взрывной – грунт разрабатывается при помощи взрывчатых веществ открытым или закрытым способами.

4. Бурение – грунт разрабатывается при помощи специальных машин вращательного или ударно-вращательного действия.

Наибольшее распространение получил механический способ разработки грунта. В этом случае применяются землеройные и землеройно-транспортные машины.

Землеройные (одноковшовые экскаваторы) только разрабатывают грунт и грузят его в транспортное средство или в отвал (навымет). Землеройно-транспортные (бульдозеры, скреперы) – разрабатывают и перемещают грунт на определенное расстояние. Бульдозер – до 100–150 м, скрепер – до 3–5 км.

Состав основных процессов при механическом способе разработки грунта:

укладка грунта и разравнивание;

Основной объем грунта при производстве земляных работ разрабатывается при помощи одноковшовых экскаваторов. Навесным оборудованием к ним является прямая и обратная лопаты, драглайн и грейфер.

Экскаватор прямая лопата разрабатывает грунт выше своей стоянки и грузит его в транспортное средство при перемещении экскаватора и автосамосвалов по дну котлована. Экскаватор обратная лопата и драглайн разрабатывают грунт ниже своей стоянки и грузят его в автосамосвал или разрабатывают навымет. При этом транспорт перемещается по берме котлована или по дну выемки.

Драглайн имеет большие радиус действия и глубину копания и поэтому применяется при разработке больших (в плане) и глубоких выемок. Грейфер применяется при разработке глубоких выемок с малыми размерами в плане, а также при погрузоразгрузочных работах и обратной засыпке пазух котлованов и траншей.

Место работы экскаватора называется забоем. Забой включает в себя площадку для установки автосамосвала, место стоянки экскаватора и участок грунта, подлежащий разработке с данной стоянки. Основные виды забоев: лобовой и боковой – для экскаватора прямая лопата, торцевой и боковой – для экскаватора обратная лопата и драглайн.

Пространство, образующееся после разработки грунта экскаватором, называется проходкой. При лобовом забое применяются прямолинейная (когда ширина котлована по верху меньше 1,5 радиуса копания грунта экскаватора), зигзагообразная (меньше 2,5 радиуса копания) и поперечно-лобовая (меньше 3,5 радиуса копания) проходки, при торцевом забое – прямолинейная и зигзагообразная, при боковом – боковая проходка, которая применяется при значительных размерах котлована.

В этом случае первая проходка – прямолинейная, а остальные – боковые. Количество боковых проходок определяется исходя из размеров котлована и ширины прямолинейной проходки.

Экскаватор разрабатывает грунт не на полную (проектную) глубину котлована. С целью предотвращения повреждения основания и перебора грунта при его разработке в котловане оставляется недобор, величина которого зависит от сменного оборудования одноковшового экскаватора и составляет при прямой лопате 10, при обратной – 20 и для драглайна – 25 см.

Недобор грунта разрабатывается бульдозером и складируется на дне котлована вдоль его длинной стороны. Затем экскаватором обратная лопата данный грунт удаляется из котлована и грузится в автосамосвал. После разработки недобора грунта бульдозер выполняет окончательную планировку дна котлована под заданную отметку.

Бульдозер является одной из наиболее эффективных землеройно-транспортных машин. Он разрабатывает выемки и возводит насыпи, выполняет вертикальную планировку площадок и обратную засыпку пазух котлованов и траншей, окучивание грунта и срезку растительного слоя грунта. При этом производительность бульдозера зависит от дальности транспортирования грунта. Чем больше расстояние транспортировки грунта при его разработке, тем мощнее бульдозер необходимо использовать.

Грунт бульдозер разрабатывает послойным или траншейным способами. При этом траншейный способ уменьшает потери грунта при транспортировании и повышает производительность машины.

Передвижение бульдозера при срезке растительного слоя и разработке грунта осуществляется возвратно-поступательными движениями с рабочим ходом в одном или в двух направлениях вдоль короткой стороны площадки. Холостой ход выполняется, как правило, задним ходом. При разработке грунта и планировке площадок шириной более 40 м применяется схема работы бульдозера с промежуточным валом.

2.2.3. Способы уплотнения грунта Уплотнение грунта выполняется с целью увеличения его несущей способности и водонепроницаемости. В зависимости от используемых машин применяют следующие способы уплотнения грунта:

1. Укатка – при помощи различных видов катков.

2. Трамбование – при помощи трамбовок большой массы, сбрасываемых с определенной высоты.

3. Вибрирование – при помощи специальных вибрирующих машин.

Уплотнение грунта производится послойно при устройстве оснований, возведении насыпей, при обратной засыпке пазух котлованов и траншей.

3. МЕТОДИЧЕСКИЕ УКАЗАНИЯ К РАЗДЕЛУ

КУРСОВОГО ПРОЕКТА

Раздел «Земляные работы» курсового проекта выполняется с использованием нормативной и справочной литературы [3, 4, 10, 11]. Перед выполнением раздела проекта необходимо самостоятельно проработать темы «Основные понятия и положения, принятые в строительстве», «Транспортирование строительных грузов», «Технология земляных работ» по учебникам [5, 6, 7, 8].

Краткие теоретические положения по теме раздела курсового проекта приведены в разд. 2.

3.1. Назначение размеров котлована (траншеи) Исходные данные для проектирования принимают по альбомам заданий [1, 2]. В них даны планы фундаментов в осях, размеры фундаментов, глубина заложения. Вид грунта, дальность отвоза грунта, город и месяц начала работ определяются преподавателем и указываются в бланке задания.

Для возведения фундаментов под каждый ряд колонн одноэтажного промышленного здания обычно разрабатываются траншеи. Вместе с тем можно рассмотреть возможность отрывки отдельных котлованов под каждый фундамент вместо общей траншеи под фундаменты каждого ряда колонн. При возведении фундаментов под колонны многоэтажных промышленных зданий разрабатываются котлованы.

Размеры котлована (траншеи) по низу определяют с учетом требований СНиП 3.02.01–87. Расстояние от подошвы откоса до фундамента здания принимают не менее 0,5 м с каждой стороны. Размеры котлована по низу (Lн, Bн) определяют по выражениям где Lзд, Взд – длина и ширина здания в осях, м; b, l – ширина и длина первой подошвенной ступени крайних фундаментов.

Размеры траншеи по низу под фундаменты каждого ряда колонн (Lн, Bн) определяют по выражениям где Lзд – длина здания в осях, м; b, l – ширина и длина первой подошвенной ступени крайних фундаментов.

Длину и ширину котлована (траншеи) по верху (Lв, Bв) определяют с учетом заложения откоса (с) в зависимости от вида грунта и глубины котлована (траншеи):

где с – заложение откоса, м; hтр – требуемая глубина котлована или траншеи, м; m – коэффициент откоса, принимается по табл. П.1.1.

Расчетную глубину котлована или траншеи определяют по выражению где hн – величина недобора грунта, м. Принимается 10 см для экскаватора прямая лопата, 20 см – для экскаватора обратная лопата, 25 см – для драглайна.

3.2. Вычисление объемов земляных работ Объем грунта (м3) для прямоугольного котлована (траншеи) под фундамент здания определяют по выражению где Lн, Bн – длина и ширина котлована или траншеи по низу, м;

Lв, Bв – длина и ширина котлована или траншеи по верху, м; hр – расчетная глубина котлована или траншеи (без учета недобора), м.

Объем грунта (м3) в съездной траншее определяют по выражению где b – ширина съезда, принимается 4,5 м при одностороннем движении автосамосвалов, 6 м – при двустороннем и 3,5 м – для бульдозера; m’ – коэффициент откоса съездной траншеи, принимают равным 10–15 для транспорта и землеройных машин и для бульдозера.

Объем недобора грунта (м3) в котловане или траншее определяют по выражению Растительный слой грунта срезают на глубину hр.сл = 15–20 см до разработки котлована или траншеи и отсыпают отдельно в предусмотренном месте или вывозят за пределы строительной площадки. Площадь срезки растительного слоя (м2) определяют с учетом возможности в дальнейшем перемещения машин и складирования материалов по выражению Площадь планировки дна котлована или траншеи (м ):

Дальность транспортирования (м) бульдозером срезанного растительного слоя грунта приблизительно можно определить по выражению Дальность транспортирования (м) бульдозером недобора грунта:

Объем срезаемого растительного слоя грунта (м3) определяют по выражению 3.3. Подбор комплекта машин для разработки грунта Производство земляных работ должно быть максимально механизированным. Все основные и вспомогательные процессы выполняются при помощи машин и механизмов.

В этом разделе необходимо выбрать ведущую машину для разработки грунта в котловане (траншее) и вспомогательные – для транспортирования грунта, срезки растительного слоя и т. д.

Срезку растительного слоя и его транспортирование, доработку грунта в котловане (траншее) и планировку дна котлована производят бульдозером. Тип бульдозера определяют в зависимости от расстояния транспортирования грунта, которое зависит от схемы работы бульдозера при срезке растительного слоя грунта. При дальности 10–30 м назначают малогабаритный (тяговое усилие до 40 кН) бульдозер, 30–50 м – легкий (до 60 кН), при 50–70 м – средний (до 100 кН) и при 100–150 м – тяжелый (до 150–250 кН). Марку бульдозера и технические характеристики определяют по табл. П.1.2. Растительный грунт сдвигается бульдозером, грузится вспомогательным экскаватором в автосамосвалы и вывозится за пределы строительной площадки.

При выборе марки ведущего экскаватора (тип экскаватора – по заданию) первоначально в табл. П.1.3, в зависимости от объема грунта в котловане (траншее) и в съездной траншее (Vк+Vтр), определяют вместимость ковша экскаватора, затем по табл.

П.1.4–П.1.6 – марку и его технические характеристики.

При выборе экскаваторов необходимо учитывать, что если ведущий экскаватор – прямая лопата (по заданию), то тип вспомогательного экскаватора – обратная лопата, и наоборот.

При выборе марки вспомогательного экскаватора первоначально в табл. П.1.3, в зависимости от объема погружаемого грунта (Vр.сл+Vн), определяют вместимость ковша экскаватора, затем по табл. П.1.4–П.1.5 – марку и его технические характеристики.

Грунт из котлована (траншеи) вывозится автосамосвалами.

При проектировании необходимо определить требуемое количество автосамосвалов для непрерывной работы экскаватора.

Марку и грузоподъемность автосамосвала подбирают по вместимости ковша ведущего экскаватора (табл. П.1.7 и П.1.8). При оптимальном сочетании производительностей механизмов в кузов машин входит 6–10 ковшей грунта экскаватора.

3.4. Составление ведомости объемов земляных работ Ведомость составляется на основе данных и расчетов, проведенных в подразд. 3.2 и 3.3.

Выполненные расчеты сводят в табл. 1.

В пп. 4–6 ведомости указывается группа грунта в зависимости от вида грунта, который предлагается в задании на курсовой проект. В пп.3–7 указывается группа грунта на одну группу ниже по сравнению с пп. 1,2 и 6. Группа грунтов в зависимости от трудности их разработки механизированным способом определяется по ЕНиР [11] или по табл. П.1.9, а единицы измерения – по прил. 2.

1. Срезка растительного слоя грунта _ группы бульдозером (марка) 2. Транспортирование ранее разработанного растительного слоя грунта группы бульдозером на расстояние _метров (L1) 3. Разработка растительного слоя грунта группы экскаватором _ лопата с вместимостью ковша м3 с погрузкой в транспортное средство 4. Разработка грунта группы в съездной траншее экскаватором _ лопата с вместимостью ковша м3 с погрузкой в транспортное средство 5. Разработка грунта группы в котловане (траншее) экскаватором _ лопата с вместимостью ковша м3 с погрузкой в транспортное средство 6. Разработка недобора грунта группы в котловане (траншее) бульдозером (марка) с транспортированием на расстояние метров (L2) 7. Разработка ранее разработанного грунта группы экскаватором лопата с вместимостью ковша м3 с погрузкой в транспортное средство 8. Окончательная планировка дна котлована (траншеи) бульдозером (марка) 3.5. Калькуляция затрат труда и машинного времени Для составления калькуляции необходимо воспользоваться сборниками ЕНиР [11]. Основные параграфы сборника приводятся в прил. 2.

Калькуляцию заполняют по форме табл. 2. Она включает все процессы, приведенные в табл. 1. При составлении калькуляции возможно объединение процессов, выполняемых одной и той же машиной.

Норму времени определяют с учетом группы грунта.

Необходимо использовать поправочные коэффициенты к нормам времени, указанные в примечаниях к основным таблицам. Например, при транспортировании ранее разработанного грунта бульдозером поправочный коэффициент составляет 0,85.

Калькуляция затрат труда и машинного времени Наиме- Еди- Объ- Обос- Норма вре- Затраты труда 3.6. Расчет комплекта автосамосвалов Количество автосамосвалов определяют из следующих выражений:

где tц.а – продолжительность работы цикла автосамосвала, ч; tп – время погрузки автосамосвала, ч; L – расстояние перевозки грунта (по заданию); vср – средняя скорость автосамосвала, км/ч (табл. П.1.10); tр – время разгрузки автосамосвалов, принимается 0,017 ч; tм – продолжительность маневров транспортных средств при выгрузке или установке под погрузку, принимается 0,017 ч;

Hвр – норма машинного времени на разработку грунта ведущим экскаватором с погрузкой в транспортное средство, маш.-ч [11];

Vк.а – объем кузова автосамосвала, м3 (табл. П.1.8); Кпр – коэффициент первоначального разрыхления грунта (табл. П.1.11).

Полученное число автосамосвалов округляют до целого в большую сторону.

3.7. Расчет забоя одноковшового экскаватора При проектировании проходок экскаваторов необходимо рассчитать параметры лобовых (торцевых) и боковых забоев.

Ниже приведены технологические схемы разработки грунта при устройстве котлованов. Выбор способа разработки траншей осуществляется по [9].

3.7.1. Расчет забоя для экскаватора прямая лопата Технологическая схема разработки грунта зависит от ширины выемки и направления движения экскаватора. Грунт в котловане разрабатывают за одну проходку экскаватора в следующих случаях.

1. Если ширина выемки по верху составляет Вв 1,5R (рис. 1), то экскаватор перемещается по оси забоя. В этом случае ширина забоя экскаватора Вл (м) составляет где R0 – оптимальный радиус резания грунта, м; R0 = 0,8R;

R – наибольший радиус резания грунта, м; lп – длина рабочей передвижки экскаватора, м (табл. П.1.12).

Рис. 1. Лобовой забой экскаватора прямая лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

4 – ось движения автосамосвала 2. Если ширина выемки в его верхней части лежит в пределах 1,5R Вв 2,5R (рис. 2), то стоянки экскаватора смещают от оси забоя к его краям (экскаватор перемещается на дне выемки по зигзагу). Ширина уширенного забоя (м) по верху составляет Рис. 2. Уширенный лобовой забой экскаватора прямая лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

3. При ширине выемки 2,5R Вв 3,5R ( рис. 3) экскаватор разрабатывает грунт поперечно-лобовым забоем, и ширина забоя в этом случае составляет Вл (м) Рис. 3. Поперечно-лобовой забой экскаватора прямая лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

При ширине выемки более 3,5R первая проходка экскаватора принимается лобовой, все последующие – боковые. При боковом забое (рис. 4) ось движения экскаватора смещается к ранее выработанному забою (проходке) так, чтобы угол был не более 45. Если ширину поверху лобовых забоев определяют по выражениям (20), (21), то ширина бокового забоя равна (м) где Rст – минимальный радиус копания грунта на уровне стоянки экскаватора, м (табл. П.1.4).

Рис. 4. Боковой забой экскаватора прямая лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

3.7.2. Расчет параметров забоя для экскаваторов Экскаватор обратная лопата и драглайн разрабатывают грунт ниже уровня стоянки экскаватора. Транспортные средства для вывоза грунта от этих экскаваторов могут располагаться как на уровне стоянки экскаватора, так и на дне котлована, однако наибольшее распространение получила первая схема.

При погрузке грунта в автосамосвалы, расположенные по обе стороны от оси движения экскаватора (рис. 5), ширину торцевой (лобовой) проходки по верху определяют по выражению где Rв – радиус выгрузки грунта экскаватором, м. Для экскаваторов с гидравлическим приводом в расчетах радиус выгрузки принимать равным оптимальному радиусу копания bа – ширина автосамосвала (2,1–2,65), м.

Рис. 5. Торцевой забой экскаватора обратная лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

При выгрузке грунта в одну сторону (рис. 6) ось движения экскаватора смещают в сторону стоянки автосамосвала, и ширина забоя Вл (м) по верху при этом равна где Rp – радиус резания грунта на уровне дна котлована, принимается по табл. П.1.13.

Рис. 6. Уширенный торцевой забой экскаватора обратная лопата:

1 – экскаватор; 2 – автосамосвал; 3 – ось движения экскаватора;

где Rmin – минимальный радиус резания на уровне подошвы откоса, м (для экскаватора с вместимостью ковша Vэ = 0,25 м3 Rб = 2,5 м; для Vэ = 0,5 м3 Rб = 3,0 м; Vэ = 1,00 м3 Rб = 3,5 м; Vэ = 2,0 м3 Rб = 4,0 м; другие значения определяются по интерполяции).

Ширину боковой проходки по верху (м) определяют по выражению Схема бокового забоя экскаватора драглайн представлена на рис. 7.

Рис. 7. Боковой забой экскаватора драглайн 3.8. Календарный график производства земляных работ Календарный график разрабатывают на выполнение земляных работ в линейном виде на основании составленной калькуляции. В табл. 3 приведена форма календарного графика.

Календарный график производства земляных работ Графы 1, 2, 3 заполняют из калькуляции в технологической последовательности работ. Графу 6 заполняют путем перевода трудозатрат в калькуляции из машино-часов в машино-смены, разделив первые на продолжительность смены (8 часов). Принятый состав звена в графе 7, выполняющий данный процесс, заполняют по принятому комплекту машин и рекомендуемому составу звена, указанному в соответствующем параграфе ЕНиР.

Число рабочих смен принимают по варианту задания. Нормативную продолжительность работ (Тн) в графе 8 вычисляют путем деления числа маш.-см. на количество машин и на число рабочих смен. Плановую продолжительность (Тпл) в графе 8 определяют путем округления нормативной продолжительности до целого числа смен или полусмены. В графе 9 увязывают выполнение строительных процессов во времени с учетом работы машин.

Вариант календарного графика производства земляных работ приведен в прил. 3.

3.9. Технология производства земляных работ В этом разделе выполняют описание последовательности разработки грунта в котловане экскаватором с учетом производства подготовительных и вспомогательных процессов. Отмечают также, какие строительные процессы должны быть выполнены до начала земляных работ [5, 6, 8, 10].

Выбирают схемы работы бульдозера при срезке растительного слоя грунта и при разработке недобора грунта в котловане (траншее). Производят выбор вида забоя ведущего одноковшового экскаватора, расчет параметров забоя и определяют количество проходок экскаватора.

3.10. Расчет технико-экономических показателей В проекте необходимо определить следующие техникоэкономические показатели (ТЭП): общий объем земляных работ (V), общую нормативную трудоемкость (Tp), продолжительность выполнения работ (То), сменную производительность ведущего экскаватора.

Общая нормативная трудоемкость определяется из калькуляции путем сложения трудоемкостей всех процессов (маш.-ч).

Продолжительность выполнения земляных работ определяют по календарному графику производства работ. Она равна времени от начала первого процесса и до окончания последнего строительного процесса.

Сменная производительность ведущего экскаватора (м3 /маш.-см.) определяется по формуле где V – объем грунта в котловане (траншее) и съездной траншее, м3; Тсм – продолжительность рабочей смены (8 часов); Тр – затраты машинного времени на разработку грунта ведущим экскаватором, определяются по калькуляции (маш.-ч).

В этом разделе разрабатывают положения по технике безопасности при разработке грунта в котловане под здание.

Безопасное выполнение земляных работ должно соответствовать требованиям норм [3, 4].

3.12. Расчет материальных ресурсов для производства Расчет материально-технических ресурсов, необходимых для работы строительных машин (бульдозер и экскаваторы) при разработке грунта в котловане, выполняют на основе норм расхода материалов, приведенных в табл. П.1.14.

Количество материала получают путем перемножения нормы расхода материала на 1 час работы машины на время работы данной машины на строительной площадке.

Полученные данные сводятся в табл. 4.

Расход материалов на работу комплекта механизмов, кг Графическая часть раздела «Земляные работы» курсового проекта представляет собой элементы технологической карты разработки грунта в котловане (траншее) под фундаменты промышленного здания. На листе вычерчивают:

1. План и разрез котлована (траншеи) в удобном масштабе в процессе разработки с размещением машин. На плане показывают схему движения и стоянки экскаватора и автосамосвалов.

2. План принятого забоя экскаватора со всеми размерами, положением экскаватора и автосамосвала относительно забоя.

3. Продольный и поперечный разрезы забоя.

4. Один из вспомогательных строительных процессов, например срезку растительного слоя, зачистку дна котлована и т. д.

На листе графической части приводятся также:

5. Календарный график производства работ.

6. Перечень технологических процессов, подлежащих контролю (табл. 5).

Перечень технологических процессов, 7. Перечень машин, механизмов и оборудования (табл. 6).

Перечень машин, механизмов и оборудования 8. Перечень технологической оснастки, инструмента, инвентаря и приспособлений (табл. 7).

Перечень технологической оснастки, инструмента, таря и приспособлений 9. Основные указания по производству работ.

10. Основные указания по технике безопасности и охране труда.

11. Технико-экономические показатели земляных работ.

На всех элементах чертежа проставляются размеры и отметки, делаются пояснения в виде подписей и обозначения.

Пример выполнения графической части дан в прил. 3.

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ

Что называется строительным производством?

Что называется строительной продукцией?

Что называется строительным процессом?

Какова структура строительных процессов?

Назовите пространственные параметры строительных 6. Назовите временные параметры строительных процессов.

7. Назовите виды строительных работ.

8. Что такое норма времени и норма выработки?

9. Что такое трудоемкость, расценка и заработная плата?

10. Назовите состав подготовительных и вспомогательных процессов земляных работ.

11. Назовите виды земляных сооружений.

12. Назовите основные элементы земляного сооружения.

13. Назовите основные свойства грунтов.

14. Назовите основные способы разработки грунтов.

15. Назовите виды машин при механическом способе разработки грунтов.

16. Назовите состав основных процессов при механическом способе разработки грунта.

17. Назовите виды забоев и проходок экскаватора при разработке грунтов в зависимости от сменного оборудования 18. Каково назначение бульдозера и его виды проходок при разработке грунтов?

19. Назовите способы уплотнения грунтов при обратной засыпке.

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

Альбом исходных данных для курсового проекта № 1 «Технология бетонирования фундаментов здания». Ч. 1. Одноэтажные промышленные здания / сост. А.И. Гныря, М.Ф. Семенникова, Е.В. Петров, Р.И. Быструшкина. – Томск: Изд-во Том. гос. архит.-строит. ун-та, 2003. – Альбом исходных данных для курсового проекта № 1 «Технология бетонирования фундаментов здания». Ч. 2. Многоэтажные промышленные здания / сост. А.И. Гныря, М.Ф. Семенникова, Е.В. Петров, Р.И. Быструшкина. – Томск: Изд-во Том. гос. архит.-строит. ун-та, СНиП 12-03-2001. Безопасность труда в строительстве. Ч. 1. Общие требования / Госстрой России. – М., 2001.

СНиП 12-04-2002. Безопасность труда в строительстве. Ч. 2. Строительное производство / Госстрой России. – М., 2001.

Технология строительных процессов: учебник / А.А. Афанасьев, Н.Н. Данилов, В.Д. Копылов и др.; под ред. Н.Н. Данилова, О.М. Терентьева. – 2-е изд., перераб. – М.: Высш. шк., 2000. – 464 с.

Технология строительных процессов. В 2 ч. Ч. 1: учебник для строит.

вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус. – 2-е изд., испр.

и доп. – М.: Высш. шк., 2005. – 392 с.

Хамзин, С.К. Технология строительного производства. Курсовое и дипломное проектирование: учеб. пособие / С.К. Хамзин, А.К. Карасев. – Изд. 2-е, репринт. – М.: Бастет, 2006. – 216 с.

Проектирование производства земляных работ: учеб. пособие / В.Т. Ерофеев, С.А. Молодых, В.В. Леснов [и др.]. – М.: Издательство Ассоциации строительных вузов, 2005. – 160 с.

Белецкий, Б.Ф. Технология и механизация строительного производства: учебник / Б.Ф. Белецкий. – Изд. 3-е. – Ростов н/Д: Феникс, 2004. – СНиП 3.02.01 – 87. Земляные сооружения, основания и фундаменты. – 10.

М.: ЦИТП Госстроя СССР, 1989. – 128 с.

11. ЕНиР. Сборник Е2. Земляные работы. Вып. 1. Механизированные и ручные земляные работы. – М.: Стройиздат, 1988. – 244 с.

Таблица значений коэффициентов откосов Фирма-производитель CASE CORPORATION Фирма-производитель CATERPILLAR S.A.R.L.

Определение вместимости ковша экскаватора Справочные данные по экскаваторам прямая лопата Справочные данные по экскаваторам обратная лопата Фирма-производитель LIEBHERR-Holding Фирма-производитель CATERPILLAR S.A.R.L.

Фирма-производитель CASE CORPORATION Справочные данные по экскаваторам драглайнам Марка Справочные данные по экскаваторам драглайнам Рациональная грузоподъемность автосамосвалов Дальность перемещения грунта, км Справочные данные по автосамосвалам Фирма-производитель Mercedes Benz, Германия ND3310SAJ(84) ND3250A38Q2(66) Фирма-производитель IVECO-MAGIRUS, Италия MP 380E38H(64) MP 380E42W(66) Фирма-производитель SHAANXI (MAN), Китай SX3254JM384(64) Фирма-производитель DONGFENG Motor, Китай K4DRF (64) N8DSF (84) Распределение немерзлых грунтов на группы в зависимости от трудности их разработки механизированным способом Наименование Средняя Группа грунта при разработке его ного слоя Супесь легкая Суглинок:

Глина жирная, мягкая и мягкая без примесей Расчетные скорости автосамосвалов при перевозке грунта ное покрытие, железобетонные плиты вийное покрытие Тип оборудования Обратная лопата (драглайн) Радиус резания грунта экскаватором обратная лопата ГлуМаксимальный радиус копания грунта, м бина на, м Потребность в основных эксплуатационных материалах, кг, на 1 час работы строительных машин Материалы Экскаваторы с вместимостью Бульдозеры с тяговым Обтирочные мате- Нумерация таблиц соответствует их нумерации, данной в ЕНиР сборник Е2 [11].

НОРМЫ ВРЕМЕНИ И РАСЦЕНКИ

НА МЕХАНИЗИРОВАННЫЕ ЗЕМЛЯНЫЕ РАБОТЫ [4]

§ Е2-1-5. Срезка растительного слоя бульдозерами Нормы времени и расценки на 1000 м поверхности Марка тракто- Марка бульдозера насыпей одноковшовыми экскаваторами,

ЭКСКАВАТОРЫ С МЕХАНИЧЕСКИМ ПРИВОДОМ

Машинист 6 разр. при вместимости ковша 0,4 м3 и выше Машинист 5 разр. при вместимости ковша до 0,4 м Машинист 4 разр. при вместимости ковша до 0,15 м Помощник. маш-ста 5 разр. при вместимости ковша св. 0,65 м

А. ПРЯМАЯ ЛОПАТА С КОВШОМ С ЗУБЬЯМИ

Б. ПРЯМАЯ ЛОПАТА С КОВШОМ СО СПЛОШНОЙ

РЕЖУЩЕЙ КРОМКОЙ

Нормы времени и расценки на 100 м грунта Вместисредство мость ковша, м

ЭКСКАВАТОРЫ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

Машинист 6 разр. при вместимости ковша св. 0,4 м Машинист 5 разр. при вместимости ковша до 0,4 м Помощник маш.-ста 5 разр. при вместимости ковша св.1 м ковша, § Е2-1-10. Разработка грунта в котлованах и траншеях одноковшовыми экскаваторами драглайн Машинист 6 разр. при вместимости ковша 0,4 м3 и выше Машинист 5 разр. при вместимости ковша до 0,4 м Помощник. маш-ста 5 разр. при вместимости ковша св. 0,65 м

ДРАГЛАЙН С КОВШОМ С ЗУБЬЯМИ

Норма времени и расценки на 100 м3 грунта Разработка грунта с погрузкой в транспортное средство ковша, м 0,60,

ДРАГЛАЙН С КОВШОМ СО СПЛОШНОЙ

РЕЖУЩЕЙ КРОМКОЙ

Норма времени и расценки на 100 м грунта Вместимость Вместимость § Е2-1-11. Разработка грунта в котлованах оборудованными обратной лопатой

ЭКСКАВАТОРЫ С МЕХАНИЧЕСКИМ ПРИВОДОМ

Машинист 6 разр. при вместимости ковша 0,4 м3 и выше Машинист 5 разр. при вместимости ковша до 0,4 м Машинист 4 разр. при вместимости ковша до 0,15 м Помощник маш-ста 5 разр. при вместимости ковша св. 0,65 м

А. ОБРАТНАЯ ЛОПАТА С КОВШОМ С ЗУБЬЯМИ

Норма времени и расценки на 100 м3 грунта Вмести- Разработка грунта с погрузкой в транспортное средство мость ковша, 0,60,

Б. ОБРАТНАЯ ЛОПАТА С КОВШОМ СО СПЛОШНОЙ

РЕЖУЩЕЙ КРОМКОЙ

Норма времени и расценки на 100 м грунта Вмести- Разработка грунта с погрузкой в транспортное средство мость ковша, Вмести- Разработка грунта с погрузкой в транспортное средство

ЭКСКАВАТОРЫ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

Машинист 6 разр. при вместимости ковша св. 0,4 м Машинист 5 разр. при вместимости ковша до 0,4 м Помощник маш-ста 5 разр. при вместимости ковша св. 1 м Разработка грунта с погрузкой в транспортное средство Разработка грунта с погрузкой в транспортное средство ша, м 0,630, § Е2-1-22. Разработка и перемещение нескального грунта Для бульдозеров на тракторах ДТ-75; Т- Для бульдозеров на тракторах Т-100, Т-4АП1, Т-

I II I II

Примечание. При перемещении бульдозером ранее разработанных разрыхленных грунтов нормы времени и расценки умножать на 0,85, считая объем грунта в естественном залегании (ПР-3).

§ Е2-1-36. Окончательная планировка площадей Для бульдозеров на тракторах ДТ-75; Т- Для бульдозеров на тракторах Т-100, Т-4АП1, Т- Нормы времени и расценки на 1000 м2 спланированной поверхности за 1 проход бульдозера Марка Марка буль- при рабочем Т- Т-

ОБРАЗЕЦ ТИТУЛЬНОГО ЛИСТА

Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования архитектурно-строительный университет Кафедра «ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО

ПРОИЗВОДСТВА»

КУРСОВОЙ ПРОЕКТ

Разработка грунта в котловане под фундамент Расчетно-пояснительная записка Проверил и допустил к защите руководитель проекта (дата) ( подпись) (расшифровка подписи) Проект защищен с оценкой (дата) (подпись) (расшифровка подписи)

КОНТРОЛЬНЫЙ ПРИМЕР

Разработать технологический процесс устройства котлована глубиной 2,7 м под фундамент здания с подвалом. Размеры здания в плане по разбивочным осям составляют 35,030,0 м (рис. П.3.1). Ширина фундамента под наружные стены составляет 2,0 м. Разработка грунта ведется экскаватором обратная лопата. Тип грунта – суглинок тяжелый. Расстояние перевозки грунта – 4,1 км. Работу по устройству котлована ведут в одну смену.

План котлована с откосами, разрезы показаны на рис.

П.3.1. Необходимые размеры и отметки, крутизна откосов должны быть проставлены на элементах чертежа.

2. НАЗНАЧЕНИЕ РАЗМЕРОВ КОТЛОВАНА

ПОД ФУНДАМЕНТ ЗДАНИЯ

Ширину и длину котлована на уровне дна принимают на 1,0 м больше ширины и длины фундамента здания на уровне дна котлована, и с учетом привязки осей (рис. П.3.1) эти размеры составляют:

Ширину и длину котлована в верхней части определяют с учетом заложения откосов где m = 0,5 принимаем по табл. П.1.1.

Расчетную глубину котлована ( hp ) определяют с учетом недобора грунта ( hн ). Недобор грунта при разработке котлована экскаватором обратная лопата hн = 0,2 м. Тогда расчетная глубина котлована составляет

3. ПОДСЧЕТ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ

Объем грунта в съезде в котлован Vтр = 2,72( 3 3,5 + 2 0,5 2,7(5 0,5)/5) (5 0,5)/6 = 59,76 м3.

Объем грунта непосредственно в котловане Vк = 2,5(33,2 38,6 + 35,9 41,3 + (33,2 + 35,9)(38,6 + 41,3))/6 = Объем грунта в недоборе составляет Общий объем грунта в сумме составляет V = Vтр + Vк + Vн = 59,76 + 3452,2 + 256,3 = 3768,26 м3.

Площадь срезки растительного слоя F1 = (Bв + 20)(Lв + 20) = (35,9 + 20)(41,3 + 20) = 3426,67 м2.

Площадь планировки дна котлована составляет Дальность транспортирования (м) бульдозером срезанного растительного слоя грунта составляет L1 = (Lв + 20)/2 = (41,3 + 20)/2 = 30,65 м – принимаем Дальность транспортирования (м) бульдозером недобора грунта:

L2 = Lн = 38,6 м – принимаем L2 = 40 м.

Объем срезаемого растительного слоя грунта (м3) определяют по выражению Vр.сл = F1 hр.сл = 3426,67 0,2 = 685,33 м3.

Полученные объемы земляных работ сведены в табл. П.3.1.

Единицы измерения объемов земляных работ при устройстве котлована приняты по ЕНиР Е2-1 «Механизированные и ручные земляные работы».

4. ПОДБОР КОМПЛЕКТА МАШИН ДЛЯ РАЗРАБОТКИ

ГРУНТА В КОТЛОВАНЕ

5. СОСТАВЛЕНИЕ ВЕДОМОСТИ ОБЪЕМОВ

ЗЕМЛЯНЫХ РАБОТ

1. Срезка растительного слоя грунта I группы бульдозером ДЗ- 2. Транспортирование ранее разработанного растительного слоя грунта I группы 100 м3 6, бульдозером на расстояние L1 = 30 м 3. Разработка растительного слоя грунта I группы экскаватором прямая лопата с вместимостью ковша 0,25 м3 с погрузкой в транспортное средство 4. Разработка грунта II группы в съездной траншее экскаватором обратная лом3 0, пата с вместимостью ковша 0,63 м3 с погрузкой в транспортное средство 5. Разработка грунта II группы в котловане экскаватором обратная лопата с вместимостью ковша 0,63 м3 с погрузкой в транспортное средство 6. Разработка недобора грунта II группы в котловане бульдозером ДЗ-42 с транс- 100 м3 2, портированием на расстояние L2 = 40 м 7. Разработка ранее разработанного грунта I группы экскаватором прямая лопата с вместимостью ковша 0,25 м3 с погрузкой в транспортное средство 8. Окончательная планировка дна котлована бульдозером ДЗ-42 за один проход в 1000 м2 1, одном направлении

6. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА

И МАШИННОГО ВРЕМЕНИ

Калькуляцию затрат труда и машинного времени (табл. П.3.2) составляют на основании ведомости объемов земляных работ и при использовании ЕНиР Е2, выпуск 1.

Калькуляция затрат труда и машинного времени расстояние L1=30 м Разработка растительного слоя грунта I группы экскаваЕ2-1- та с вместимостью погрузкой в транспортное средство Разработка грунта транспортное средство Разработка грунта II группы в котловане экскаватором обЕ2-1- ша 0,63 м3 с погрузкой в транспортное средство Разработка недобора грунта II группы транспортированием Разработка ранее разработанного 0,25 м3 с погрузкой в транспортное Окончательная планировка дна котлоЕ2-1- ход в одном направлении

7. РАСЧЕТ КОМПЛЕКТА АВТОСАМОСВАЛОВ

ДЛЯ ТРАНСПОРТИРОВАНИЯ ГРУНТА

Коэффициент первоначального разрыхления грунта для суглинка тяжелого принимаем как среднее значение по табл. П.1.11 Кпр = 1,27, скорость автосамосвалов принимаем по табл. П.1.10 как для грунтовых дорог. Расчет автотранспорта необходимо выполнить для вывозки основного объема грунта в котловане. Продолжительность погрузки автосамосвала определяют по выражению (19) Время разгрузки автосамосвала tp = 0,017 (ч).

Продолжительность рабочего цикла (18) автосамосвала составляет Число автосамосвалов (17), занятых на вывозке грунта, составляет Число автосамосвалов округляем в большую сторону и принимаем равным шести.

8. РАСЧЕТ ЗАБОЯ ОДНОКОВШОВОГО ЭКСКАВАТОРА

ОБРАТНАЯ ЛОПАТА

Для разработки грунта в котловане можно назначить первую лобовую проходку экскаватора с односторонней выгрузкой в автосамосвал, все последующие проходки – боковые. Экскаватор ЭО-3323А с вместимостью ковша 0,63 м3 имеет следующие технические характеристики (табл. П.1.5):

– максимальный радиус копания грунта R = 7,9 м;

– максимальная глубина копания hэ = 4,8 м;

– оптимальный радиус резания грунта R0 = 0,8 7,9 = 6,32 м;

– радиус выгрузки грунта Rв = 0,8 7,9 = 6,32 м.

Ширина автосамосвала в расчетах принимается равной Радиус резания грунта на уровне дна котлована Rp принимается по табл. П.1.13: Rp = 6,02 м.

Минимальный радиус резания на уровне подошвы откоса Длина рабочей передвижки экскаватора согласно табл. П.1. Ширина уширенного лобового забоя (см. рис. 6) будет равна + (6,32 – 0,5 2,3 – 1) = 9,99 (м).

Ширина бокового забоя по верху (см. рис. 4) 6,02 2 1,54 2 – 0,5 2,5 = 4,17 + 5,82 – 1,25 = 8,74 (м).

Количество боковых проходок будет равно Nб = (Вв – Вл)/ Вб = ( 35,9 – 9,99)/8,74 = 2,96.

Принимаем количество боковых проходок равным трем.

Расстояние между крайними стоянками экскаватора при уширенном лобовом забое будет составлять аст = (Вл – 2(0,7 Rр) = 9,99 – 2(0,7 6,02) = 1,562 (м).

9. КАЛЕНДАРНЫЙ ГРАФИК ПРОИЗВОДСТВА

ЗЕМЛЯНЫХ РАБОТ

Календарный график производства земляных работ (табл. П.3.3) построен на разработку грунта в котловане с учетом совмещения технологических операций во времени для бульдозера и экскаватора.

10. РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ

ПОКАЗАТЕЛЕЙ КОМПЛЕКТА МАШИН

Общий объем разрабатываемого грунта V = 3768,26 м3, общая нормативная трудоемкость разработки грунта Tp = 152,91 маш.-ч. Продолжительность выполнения работ (То) по устройству котлована под фундамент здания по календарному графику составляет 15,5 дней.

Транспортир. ранее разраб.

бульдозером на расстояние Разработка растительного экскаватором прям. лопата с в транспорт. стредство.

Разработка грунта II группы котловане экскаватором обратная лопата с вместим.

в транспортное средство транспортированием на группы экскаватором прямая транспортное средство Окончательная планировка Сменная производительность ведущего экскаватора Вр = V Тсм / Тр. = 3511,968/91,31 = 307,7 м3 /маш.-см.

Затраты машинного времени на разработку всего объема грунта в котловане составляют (см. калькуляцию и календарный график):

всего по комплекту механизмов toi = 152,91 маш.-ч.

11. РАСЧЕТ МАТЕРИАЛЬНЫХ РЕСУРСОВ

ДЛЯ ПРОИЗВОДСТВА ЗЕМЛЯНЫХ РАБОТ

В табл. П.3.4 приведен расход материальных ресурсов для работы комплекта механизмов, занятого на разработке грунта в котловане под фундамент здания (см. табл. П.1.14 и предыдущий расчет п.10).

Пример оформления графической части представлен на стр. 67.

Расход материалов на работу комплекта механизмов, кг Материалы Дизельное топливо 186,29 260,23 730,5 1177, Индустриальное масло Обтирочные материалы бульдозера Холостой ход бульдозера

РАЗРАБОТКА ГРУНТА В КОТЛОВАНАХ

И ТРАНШЕЯХ

Формат 6084. Бумага офсетная. Гарнитура Таймс.

Уч.-изд. л. 3,58. Усл. печ. л. 3,95. Тираж 200 экз. Заказ № 365.

Издательство ТГАСУ, 634003, Томск, пл. Соляная, 2.

Отпечатано с оригинал-макета в ООП ТГАСУ.

«МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра гуманитарных и социальных наук Минаков В.Б. ПОЛИТОЛОГИЯ МЕТОДИЧЕСКИЕ УКАЗАНИЯ К СЕМИНАРСКИМ ЗАНЯТИЯМ для студентов всех специальностей очной формы обучения Тюмень, 2010 ББК: Ф01 М-61 Минаков В.Б. Политология. Методические указания к семинарским занятиям для студентов всех специальностей. »

«МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНЫМ РАБОТАМ ПО ЭКОНОМИКЕ ПРИРОДОПОЛЬЗОВАНИЯ Омск 2008 1 Федеральное агентство по образованию Сибирская государственная автомобильно-дорожная академия (СибАДИ) Кафедра экономики и управления дорожным хозяйством МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНЫМ РАБОТАМ ПО ЭКОНОМИКЕ ПРИРОДОПОЛЬЗОВАНИЯ Составитель Ю. В. Коденцева Омск Издательство СибАДИ 2008 УДК 625.7 ББК 65.9 (2) 373 Рецензент канд. техн. наук, доц. О. В. Плешакова (СибАДИ) Работа одобрена научно-методическим. »

«МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ РЕШЕНИЕ ЗАДАЧ ПО ТОПОГРАФИЧЕСКОЙ КАРТЕ Методические указания к расчетно-графической работе № 1 по инженерной геодезии для студентов, обучающихся по специальностям 27010265, 27010965 Составители: Ю. А. Колмаков В. И. Костромин Ульяновск УДК 528.48(076) ББК 38.115я Р Рецензент доцент УГПУ, кандидат географических. »

«МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Ухтинский государственный технический университет (УГТУ) ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ ЖИЛОГО ЗДАНИЯ Методические указания к выполнению курсовой работы для студентов дневного и заочного обучения специальностей 270102 – Промышленное и гражданское строительство, 270109 – Теплогазоснабжение и вентиляция и 270800 направления Строительство Ухта 2013 УДК 628.1(175.8) К 21. »

«Федеральное агентство по образованию Ангарская государственная техническая академия Кафедра промышленного и гражданского строительства Комплексное инженерное благоустройство городских территорий Методические указания по выполнению курсового проекта для студентов специальности 270105 Городское строительство и хозяйство Ангарск 2008 Комплексное инженерное благоустройство городских территорий. Методические указания по выполнению курсового проекта для студентов специальности 270105 Городское. »

«РЕКОНСТРУКЦИЯ ЗДАНИЙ Методические указания к практическим работам Омск 2012 Министерство образования и науки РФ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Сибирская государственная автомобильно-дорожная академия (СибАДИ) Кафедра городского строительства и хозяйства РЕКОНСТРУКЦИЯ ЗДАНИЙ Методические указания к практическим работам Составители: И.Н. Кузнецова, М.А. Ращупкина, С. М. Аксёнова Омск СибАДИ 2012 УДК 711.656 ББК 39.8. »

«ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра экологии Гузеева С.А.. ЭКОЛОГИЯ МЕТОДИЧЕСКИЕ УКАЗАНИЯ Разработка вопросов охраны окружающей среды в дипломных проектах (работах) для студентов специальности: 291000 Автомобильные дороги и аэродромы очной, заочной и заочной сокращенной форм обучения Тюмень, 2009 УДК : 502: 625 ББК Гузеева С.А. Экология. »

«МИНОБРНАУКИ РОССИИ ГОУ ВПО УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ЛЕСОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ Кафедра лесоводства В.Д. Луганская В.Н. Луганский ПОЧВОВЕДЕНИЕ (раздел минералогии) Методические указания для проведения лабораторных занятий студентов очной и заочной форм обучения специальности 250201 Лесное хозяйство, 250203 Садово-парковое и ландшафтное строительство, 120302 Земельный кадастр, 020802 Природопользование Екатеринбург 2010 Печатается по рекомендации методической комиссии ЛХФ. Протокол № 1 от 16. »

«СТРОИТЕЛЬНАЯ ФИЗИКА ИЗДАТЕЛЬСТВО ТГТУ УДК 69:53 ББК Н113я73-5 С863 Утверждено Редакционно-издательским советом университета Рецензент Кандидат технических наук, доцент кафедры Архитектура и строительство зданий ТГТУ А.И. Антонов С о с т а в и т е л и: К.А. Андрианов, И.В. Матвеева, А.М. Макаров С863 Строительная физика: метод. указ. / сост. : К.А. Андрианов, И.В. Матвеева, А.М. Макаров. – Тамбов : Изд-во Тамб. гос. техн. ун-та, 2007. – 64 с. – 100 экз. Изложены теоретические основы и дано. »

«28 Министерство образования и науки Украины Севастопольский национальный технический университет МЕТОДИЧЕСКИЕ УКАЗАНИЯ к практическим занятиям №1-5 на тему Определение стандартных характеристик, усилий, состава и норм расхода судостроительных материалов по дисциплине Нормы и правила в судостроении для студентов специальности 7.100202 Корабли и океанотехника всех форм обучения Севастополь Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com) 2 УДК. »

«ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра Начертательная геометрия и графика Феоктистова А.А.. ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ В AUTOCAD МЕТОДИЧЕСКИЕ УКАЗАНИЯ к лабораторной работе по дисциплинам Компьютерная графика, Компьютерная геометрия и графика, Автоматизация графических работ, для студентов инженерных специальностей очной формы обучения Тюмень. »

«Методические рекомендации по проведению межевания объектов землеустройства (утв. Росземкадастром 17 февраля 2003 г.) (с изменениями от 18 апреля 2003 г.) Общие положения Состав и содержание работ при межевании объектов землеустройства Подготовительные работы Составление технического проекта Уведомление лиц, права которых могут быть затронуты при проведении межевания Определение границ объекта землеустройства на местности, их согласовании и закреплении межевыми знаками Определение координат. »

«С.И. ЛАЗАРЕВ, А.А. ГОРЕЛОВ, Н.В. СТУКАЛИНА ИНЖЕНЕРНО-СТРОИТЕЛЬНАЯ ГЕОМЕТРИЯ ИЗДАТЕЛЬСТВО ТГТУ Министерство образования и науки Российской Федерации Государственное образовательное учреждение высшего профессионального образования Тамбовский государственный технический университет С.И. ЛАЗАРЕВ, А.А. ГОРЕЛОВ, Н.В. СТУКАЛИНА ИНЖЕНЕРНО-СТРОИТЕЛЬНАЯ ГЕОМЕТРИЯ Практикум для студентов первого курса специальностей 270102, 270105, 270205, Тамбов Издательство ТГТУ УДК 515. ББК В151.34я73- Л Рецензенты. »

«МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра инженерно-технического проектирования и САПР 3D Studio MAX Методические указания по автоматизации проектирования Казань, 2011 УДК 004.92 ББК 32.81 Е22 Е22 3D Studio MAX. Методические указания по автоматизации проектирования / Сост. Д.А. Егоров. Казань: КГАСУ, 2011.– 68с. Методические указания предназначены для начинающих пользователей 3D Studio MAX – студентов. »

«ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ МГТУ МАМИ Айрбабамян С.А. Графкина М.В. Иванов К.С. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к лабораторной работе №1 Исследование и расчет системы защитного заземления по курсу Безопасность жизнедеятельности МОСКВА 2006 1. ЦЕЛЬ РАБОТЫ Изучить методы измерения сопротивления и расчета заземляющих устройств электроустановок. 2. ЗАДАЧИ ЛАБОРАТОРНОЙ РАБОТЫ 2.1. Изучение основ обеспечения электробезопасности на машиностроительных. »

«Министерство образования и науки Российской Федерации Ангарская государственная техническая академия Кафедра промышленного и гражданского строительства Инженерная геология Методические указания и задания к практическим занятиям для студентов по направлению 270800 Строительство Ангарск 2012 г. Инженерная геология. Методические указания и задания к практическим занятиям для студентов по направлению 270800 Строительство. Составили Баранова А.А., Сазонова Н.А. – Ангарск: Ангарская государственная. »

«Министерство образования и науки Российской Федерации Федеральное агентство по образованию ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ А. Д. Калихман, В. В. Буркова СТРОИТЕЛЬНАЯ ФИЗИКА: ПРОЕКТИРОВАНИЕ И РАСЧЕТЫ Часть 1 Тепловая защита зданий Учебное пособие Издательство Иркутского государственного технического университета 2010 УДК 69:53 ББК М113я73-5 К100 Б. И. Пинус, доктор технических наук, профессор, Рецензенты: заведующий кафедрой строительных конструкций Иркутского государственного. »

«МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра менеджмента. МОТИВАЦИЯ ТРУДОВОЙ ДЕЯТЕЛЬНОСТИ МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению курсового проекта для студентов специальности 080505 УПРАВЛЕНИЕ ПЕРСОНАЛОМ очной формы обучения (5 курс), заочной формы обучения в сокращенные сроки (3 курс) Тюмень, УДК ББК Гусарова М. С., Решетникова И.Г. »

Материалы этого сайта размещены для ознакомления, все права принадлежат их авторам.
Если Вы не согласны с тем, что Ваш материал размещён на этом сайте, пожалуйста, напишите нам, мы в течении 1-2 рабочих дней удалим его.

Источник
