Камера пылевая для испытаний автомобилей
Все о камере пыли
Пылевые камеры – это испытательное оборудование, использующееся для проверки устойчивости узлов и деталей к воздействию пыли и песка различной степени интенсивности.
Устройство оборудования
Пылевая камера изготавливается из металлических листов, полученных методом холодного проката. Их поверхность покрывается стойким полимерным составом, защищающим от абразивных повреждений, что обеспечивает возможность длительной эксплуатации оборудования.
Во внутреннем помещении испытательного аппарата создаются условия запыленности, соответствующие выбранному режиму.
Принцип работы
Перед началом испытаний открывается крышка камеры. Узел или деталь, подлежащие проверке, помещаются внутрь и устанавливаются на подставке. После закрытия крышки выбирается необходимый режим работы – динамический или статический и его время.
Камера пыли позволяет проверить устойчивость материалов, защитных покрытий, кожухов приборов и пр. Она позволяет проверить результаты непрерывного или периодического воздействия на агрегаты статической или динамической пыли, степень оседания частиц на поверхности изделий.
При включении агрегата мощные компрессоры создают поток воздуха, который захватывает калиброванную пыль. Воздушный поток с пылью поступает внутрь камеры. Оборудование может дополняться нагревателями, если это необходимо для более точной имитации условий эксплуатации изделий.
Во время проведения тестов попадание пыли в помещение лаборатории исключается благодаря герметичности испытательного оборудования и наличия тщательно разработанной вентиляционной системы.
Сфера применения
Устройства этого типа используют для проверки устойчивости узлов, деталей и агрегатов в комплекте в сферах:
Основные характеристики
При выборе агрегата для испытаний ориентируются на основные эксплуатационные параметры:
Технические возможности
Пылевые камеры оснащаются системой программирования и автоматического контроля. Это позволяет:
Камеры для испытаний на воздействие пыли
Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.
Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.
Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.
Испытательная камера статической пыли REOCAM Ds-1000 для испытаний по ГОСТ 30630.2.7-2013, ГОСТ РВ 20.57.306-98.
Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.
Камеры пыли
Камеры песка и пыли выпускаемые АО «СПЕЦКЛИМАТ» предназначены для испытаний на определение степени защиты изделий на стойкость к статическому воздействию пыли и песка согласно ГОСТ Р 52560-2006 и ГОСТ 14254-96, методом 212-1 и 213-1 ГОСТ Р В 20.57.416-98. Камеры динамической пыли предназначены для проверки стойкости изделий к разрушающему воздействию пыли (песка), а так же проверки пыленепроницаемости и работоспособности изделий в среде повышенной ее концентрации.
Камеры позволяют воспроизводить следующие условия испытаний:
— непрерывное или периодическое воздействие статической пыли;
— непрерывное или периодическое воздействие динамической пыли;
— оседание пыли на испытуемом изделии.
По требованию «Заказчика» на камеры устанавливаются приборы контроля относительной влажности при проведении испытаний и лазерные измерители концентрации пыли ИКВЧ (п).
| технические характеристики | КП-0,5 | КП-1,0 | КП-0,5/Д статическое и динамическое воздействие | КП-1,0/Д статическое и динамическое воздействие |
| Полезный объём (литры) | 500 л. | 1000 л. | 500 л. | 1000 л. |
| Внутренние габариты ШхВхГ, мм. | 800х800х800 | 1000х1000х1000 | 800х800х800 | 1000х1000х1000 |
| Концентрация пылевой смеси | 2 ± 0,5 г/м 3 | 2 ± 0,5 г/м 3 | от 2 до 10 ± 0,5 г/м 3 | от 2 до 10 ± 0,5 г/м 3 |
| Скорость воздушного потока | от 0,5 до 2 м/с | от 0,5 до 2 м/с | от 0,5 до 15 м/с | от 0,5 до 15 м/с |
| Диапазон температур | от окружающей до +65 °С | от окружающей до +65 °С | от окружающей до +65 °С | от окружающей до +65 °С |
| Внешние габариты ШхИхГ,мм | 1000x1750x1450 | 1400x1840x1550 | 3600x2100x800 | 5000x2500x1600 |
* Представленные технические характеристики серийного оборудования могут быть изменены (по любым параметрам) в соответствии с техническим заданием Заказчика.
Камера пылевая для испытаний автомобилей
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» проводит стендовые испытания двигателей на базе аккредитованных организаций. Испытания проводятся по методикам, позволяющим моделировать работу двигателей и их систем в различных условиях эксплуатации, а также в условиях объекта.
Внешние моделируемые условия:
В процессе испытаний фиксируются температуры, давления, расходы, моменты, частоты вращения и др. параметры в согласованном объеме. При необходимости даются рекомендации по обеспечению работоспособности двигателей и его систем в экстремальных условиях.
Определение параметров масс, угла поперечной устойчивости
Определение параметров масс
Автомобильные весы CAS RW-10P:
Определение угла поперечной устойчивости
Определение угла поперечной устойчивости проводится на стенде опрокидывания с платформой соответствующих грузоподъемности и размеров. Платформа должна обеспечивать угол наклона в горизонтальной плоскости, при котором испытываемый объект теряет устойчивость.
БЛАГОДАРСТВЕННЫЕ ПИСЬМА И ДИПЛОМЫ
ИССЛЕДОВАНИЯ
ИСПЫТАНИЯ МОТОРНЫХ МАСЕЛ
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» проводит стендовые испытания двигателей на базе аккредитованных организаций с целью оценки эксплуатационных свойств моторных масел, присадок, охлаждающих жидкостей и топлив.
В процессе испытаний фиксируются температуры, давления, расходы, моменты, частоты вращения в согласованном объеме. В соответствии с разработанными методиками в процессе испытаний оцениваются физико-химические свойства масел, топлив и спецжидкостей. ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» обладает оригинальными методиками оценки характеров и зон износов деталей двигателей с использованием методов спектрального и ферро-графического анализа.
Специалистами ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» производится разборка двигателей после испытаний с взвешиванием, микрометражом деталей двигателя с проведением экспертизы технического состояния деталей и состояния их загрязненности.
ИССЛЕДОВАНИЯ ТЕПЛОГЕНЕРИРУЮЩИХ СИСТЕМ
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» имеет возможность проведения исследований теплогенерирующих и теплообменных систем в различных климатических условиях. Возможна разработка или доводка существующих систем отопления обитаемых объемов, оборудования.
Исследования проводятся с использованием современных методов, в том числе с использованием тепловизора.
РАСЧЕТНЫЕ ИССЛЕДОВАНИЯ СИЛОВЫХ АГРЕГАТОВ, ТРАНСМИССИИ АВТОТРАНСПОРТНЫХ СРЕДСТВ
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» имеет возможность проведения расчетных исследований автомобиля, находящегося как на стадии проектирования, так и уже разработанного.
Расчетные исследования позволяют проводить:
О КОМПАНИИ
Общество с ограниченной ответственностью научно-технический центр
«ЦЕЛЬСИЙ-ПРОФ»
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» специализируется на проведении испытаний различных изделий на воздействие внешних факторов (холод, жара, иней, роса, соляной туман, пониженная и повышенная влажность при различных сочетаниях температур воздуха, повышенное и пониженное атмосферное давление, статическая и динамическая пыль).
Испытания проводятся по согласованным методикам, на аттестованном оборудовании. Возможны разработки методик и проведение испытаний при нестандартных условиях.
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» занимается разработкой теплогенерирующих систем различного назначения (для термостатирования объектов, обеспечения заданного микроклимата в обитаемых объемах).
ООО НТЦ «ЦЕЛЬСИЙ-ПРОФ» проводит исследования и испытания моторных топлив и масел, силовых установок в стандартных и предельных эксплуатационных условиях.
Камеры пыли
Камеры статической и динамической пыли НВ (Россия)
Камеры статической и динамической пыли, Weiss (Германия)
Камеры статической пыли, Weiss (Германия)

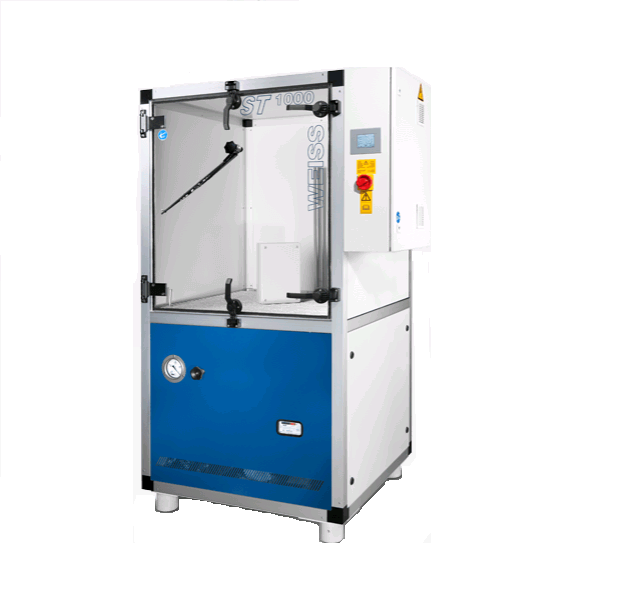

Камеры пыли тип ST, Weiss (Германия)
Камера динамической пыли
Оборудование, материалы в условиях каждодневной эксплуатации подвергаются воздействию пылевых смесей различных составов, в результате чего могут изменяться значения их электрических и механических параметров. Абразивное воздействие пыли проявляется в основном в оптических и трущихся конструктивных элементах. Из-за возникновения электрических зарядов у различных комбинаций пылевой смеси пыль притягивается к неподвижным поверхностям. Наличие пыли влияет на электрическую прочность изделий. Воздействие пыли связано с действием ветра, который активизирует ее проникающее и разрушающее действие. Таким образом, требования к стойкости изделий на воздействие пыли для конкретных условий эксплуатации оказываются различными, что говорит о необходимости проведения двух видов испытаний – на статическое и динамическое воздействие пыли.
Камеры пыли позволяют воспроизводить следующие условия испытаний:
– непрерывное или периодическое воздействие статической пыли;
– непрерывное или периодическое воздействие динамической пыли;
– оседание пыли на испытуемом изделии.
Основными параметрами, характеризующими камеры пыли, являются: скорость циркуляции воздуха в камере, температура воздуха, относительная влажность, временной режим. Кроме того, вид и режим испытаний зависят от параметров пылевой смеси: ее состава, размера частиц, концентрации пыли в воздухе, плотности пыли.
Камеры динамической пыли предназначены для проверки стойкости изделий к разрушающему воздействию пыли (песка), а так же для проверки пыленепроницаемости и работоспособности изделий в среде повышенной ее концентрации. Особенность испытаний на динамическое воздействие пыли (песка) – обязательная циркуляция воздуха с повышенной скоростью.
Заданная концентрация пыли в камере достигается вводом в нее определенного количества пылевой смеси и циркуляцией воздуха. Для этого камера оборудована специальным дозатором, обеспечивающим введение пылевой смеси. Постоянство концентрации пыли контролируется измерителем концентрации через определенные интервалы времени. Заданный температурный режим достигается с помощью электроподогревателя. Постоянство температурного режима может поддерживаться ручным и автоматическим регулированием.
В современных пылевых испытательных камерах осуществляется полная автоматизация поддержания заданных значений: временных параметров режимов, концентрации или плотности пылевой смеси, а также температуры.
Основной особенностью испытаний на действие динамической пыли, является то, что оказывает в первую очередь абразивное действие на корпус изделия. При проверке на устойчивость к абразивному действию пыли изделия считают выдержавшими испытания, если их внешний вид удовлетворяет требованиям нормативной документации. При испытании изделий на работоспособность они должны находиться в камере в рабочем состоянии. Необходимость проверки значений параметров изделий устанавливается в нормативной документации.
Для проведения испытания на воздействие динамической пыли образец оборудования размещают в непроницаемой камере. Размещение происходит по принципу: в каком положении на объект будет приходится наиболее сильное воздействие пыли, приближенное к условиям эксплуатации изделия.
Воздействие динамический пыли на оборудование осуществляется с помощью пылевой смеси, которая циркулирует по всей площади камеры с помощью воздушных потоков. Среднее время поддержания взвешенного состояния пылевой смеси в непроницаемой камере – 4 часа. Скорость циркуляции воздуха 10-15 м/с. После активной циркуляции подача воздуха прекращается. В течение 2 часов пылевая смесь оседает.
Пылевая смесь для испытания на воздействие динамической пыли должна состоять из:
Основной целью испытаний на пыленепроницаемость является выявление способности конструкции изделия препятствовать проникновению пыли внутрь его оболочки (кожуха). Для распознавания проникновения пыли желательно применение флуоресцирующего порошка в количестве 10% общего объема смеси. Размер частиц порошка должен быть порядка 50 мкм. При выборе флуоресцирующего порошка необходимо учитывать, что некоторые материалы (пластмассы, пропиточные средства и т. д.) могут также обладать люминесцентными свойствами, что может затруднять расшифровку результатов испытаний.
Для эффективного проникновения пыли через отверстия внутрь испытуемого изделия необходимо наличие разности давлений воздуха между испытательной камерой и внутренней полостью изделия. Очевидно, что предварительный нагрев испытуемого изделия приведет к созданию внутри изделия избыточного давления, способствующего выходу воздуха из него наружу. При помещении изделия в камеру с более низкой температурой в нем создается разрежение, которое будет способствовать проникновению пыли внутрь изделия.
В случае испытаний тепловыделяющего изделия эффект засасывания пыли можно осуществить периодическим включением и выключением изделия в процессе испытаний. Однако для осуществления процесса засасывания пыли желательно понизить температуру в камере до +35 °С. Важную роль при этом играет соотношение продолжительности циркуляции воздуха с пылевой смесью и ее осаждением.
При необходимости по требованию Заказчика на камеры устанавливаются приборы контроля относительной влажности при проведении испытаний и лазерные измерители концентрации пыли.
Камеры изготавливаются на производствах российских и иностранных партнеров, и отвечают мировым стандартам качества. Помимо поставки готовых решений, так же возможно производство камер пыли по техническому заданию заказчика.
Наши специалисты будут рады ответить на Ваши вопросы.
