Компрессор (от лат. compressio — сжатие ) — устройство для сжатия и подачи газов под давлением (воздуха, паров хладагента и т. д.).
Компрессорная установка — совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).
Компрессоры называются дожимающими, если давление всасываемого газа существенно превышает атмосферное. Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом. При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.
Содержание
Классификация
Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора.
Объёмные компрессоры
Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора. Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые, мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные) компрессоры.
Поршневые компрессоры
Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).
Роторные компрессоры
К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.
Лопастные компрессоры
Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. Характерной особенностью лопастных машин является отсутствие пульсации развиваемого ими давления. К лопастным относятся осерадиальные, осевые и вихревые машины, лопастные компрессоры также называют турбокомпрессорами.
Прочая классификация
По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т. д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).
По способу отвода теплоты — с жидкостным или воздушным охлаждением.
По типу приводного двигателя — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.
По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.
По конечному давлению различают:
Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день
Литература
Ссылки
См. также
Примечания
Строительные и дорожные машины
Землеройные
Полезное
Смотреть что такое «Компрессор» в других словарях:
КОМПРЕССОР — (ново лат., от лат. comprimere сжимать, сдавливать). 1) хирургический инструмент, употребляемый для сжатия жил и нервов, чтобы остановить кровотечение и ослабить чувствительность. 2) название всякого прибора, служащего для сжимания мягких частей … Словарь иностранных слов русского языка
компрессор — уплотнитель, очиститель, нагнетатель Словарь русских синонимов. компрессор сущ., кол во синонимов: 18 • автокомпрессор (1) • … Словарь синонимов
КОМПРЕССОР — устройство для сжатия и подачи какого либо газа под давлением не ниже 115 кПа. По принципу действия компрессоры аналогичны соответствующим насосам (напр., центробежный компрессор) … Большой Энциклопедический словарь
Компрессор — Компрессор: машина или ее часть, которая увеличивает давление газообразной рабочей среды. Примечание Компрессор может включать в себя один или несколько каскадов повышения давления. Источник: ДИАГНОСТИРОВАНИЕ МАШИН ПО РАБОЧИМ ХАРАКТЕРИСТИКАМ.… … Официальная терминология
компрессор — Ндп. нагнетатель воздуходувка газодувка эксгаустер Энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды). [ГОСТ 28567 90] Недопустимые, нерекомендуемые… … Справочник технического переводчика
КОМПРЕССОР — (от латинского compressio сжатие), машина для сжатия (компрессии) воздуха или газа до избыточного давления не ниже 0,015 МПа. По устройству различают объемные (поршневые и ротационные), в которых сжатие происходит при уменьшении объема,… … Современная энциклопедия
КОМПРЕССОР — КОМПРЕССОР, устройство, которое нагнетает газ или воздух под давлением. Компрессоры используют в доменных печах, вентиляционных и холодильных системах, в пневматических механизмах, а также для надувания автомобильных шин. Основными типами… … Научно-технический энциклопедический словарь
КОМПРЕССОР — КОМПРЕССОР, компрессора, муж. (лат. compressor). 1. Машина для сжатия воздуха или другого газа (тех.). 2. Инструмент, которым зажимают кровеносный сосуд во время операции (мед.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
КОМПРЕССОР — КОМПРЕССОР, а, муж. Машина для сжатия воздуха, газов, паров до избыточного давления. Воздушный, кислородный к. Поршневой, ротационный к. | прил. компрессорный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
КОМПРЕССОР — (Air compressor) машина для получения сжатого воздуха. Состоит из цилиндра, внутри которого движется поршень. При переменно возвратном движении поршня воздух то засасывается через впускные клапаны, то сжимается и выталкивается через выпускные… … Морской словарь
КОМПРЕССОР — машина для получения сжатого воздуха. Различают два основных типа К.: поршневые и турбинные. В зависимости от установки К. бывают стационарные и передвижные. Все конструкции К. в общем сходны с конструкциями водяных насосов, однако сжимаемость… … Технический железнодорожный словарь
Компрессорами называются машины, предназначенные для сжатия и перемещения газов. Давление на выходе из компрессоров превышает давление на входе более чем на 15 %, что требует учета термодинамических явлений, происходящих в процессе сжатия. В этом состоит существенное отличие компрессоров от вентиляторов.
В компрессорах происходит преобразование энергии, подводимой двигателем к валу, в энергию проходящих через них газов. Способ передачи энергии является основой классификации компрессоров по принципу действия. По этому признаку все многообразие компрессорных машин можно разделить на объемные, динамические и струйные.
В объемных компрессорах передача энергии от двигателя к газу происходит в рабочей камере, периодически изменяющей объем вследствие перемещения двигателем привода одной или нескольких ее стенок. В процессе изменения объема камера поочередно соединяется то с полостью низкого, то с полостью высокого давления газа, а некоторое время камера отсоединена от обеих полостей. За полный период изменения объема камеры газ, находящийся в ней, переместится из полости низкого в полость высокого давления. При этом двигателем производится работа для перемещения стенок камеры. К объемным относятся все виды поршневых, винтовых и роторных компрессоров.
В динамических, или турбокомпрессорных, машинах передача энергии к газу происходит непрерывно во вращающемся рабочем колесе, снабженном лопатками. При обтекании потоком газа решетки из профилей лопаток возникает подъемная сила, вызывающая ускорение потока, увеличение его скорости и давления. В дальнейшем в неподвижных элементах происходит добавочное увеличение давления за счет преобразования кинетической энергии газа. К динамическим относятся центробежные, диагональные, осевые и вихревые компрессоры.
В струйных компрессорах повышение давления основано на увлечении сжимаемого газа струей пара, жидкости или газа.
По создаваемому давлению нагнетания все компрессоры делятся на следующие группы:
1. Компрессоры низкого давления, сжимающие газ до 1 МПа. Такие машины часто называют компрессорами общепромышленного или общего назначения. Они изготовляются большими сериями и являются наиболее распространенными.
2. Компрессоры среднего давления, сжимающие газ до 10 МПа. Такие давления используются в холодильной технике, пусковых устройствах двигателей внутреннего сгорания и т. п.
3. Компрессоры высокого (до 100 МПа) и сверхвысокого (выше 100 МПа) давления. Такие компрессоры применяются в химической промышленности, порошковой металлургии и других производствах.
Компрессоры также делятся по величине подачи. Под подачей понимают количество газа, подаваемого компрессором потребителю за единицу времени. В том случае, если подача выражается в единицах объема за время, то объем определяется при параметрах газа, находящегося перед всасывающим патрубком компрессора. Выраженная таким образом подача называется приведенной, а количество газа, подаваемое за один ход поршня, называют подачей.
По приведенной подаче поршневые компрессоры делятся на следующие группы:
1) компрессоры малой подачи, величина которой менее 0,1 м 3 /с;
2) компрессоры средней подачи с диапазоном ее измерения от
3) компрессоры большой подачи. Они имеют производительность больше 1 м 3 /с.
По виду сжимаемого рабочего вещества компрессоры делятся на воздушные, кислородные, фреоновые и т. д. Классификация по этому признаку в некоторой мере указывает на особенности конструкции компрессора.
Иногда компрессоры по виду двигателя привода делят на электрокомпрессоры, компрессоры с приводом от паровой машины и с приводом от двигателей внутреннего сгорания.
Несмотря на многие признаки, по которым классифицируются компрессоры, основными из них являются давление и производительность. На рис. 7.1 показаны области рационального использования различных компрессорных машин в зависимости от создаваемого давления и производительности.

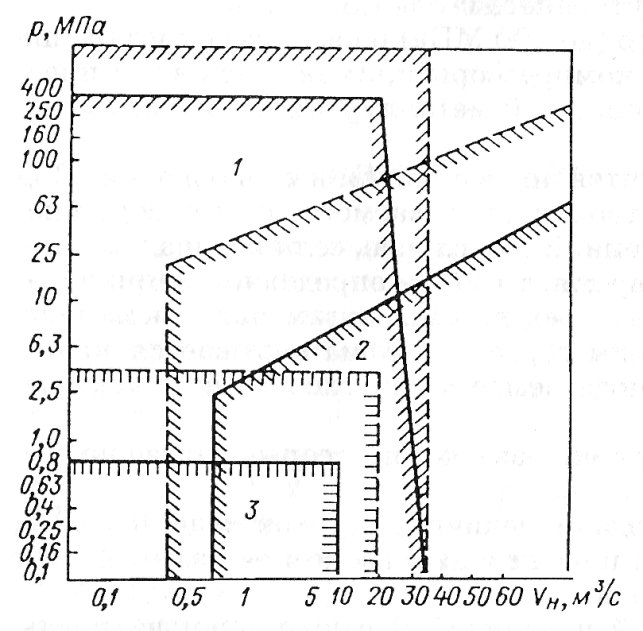

Рис. 7.1.Области рационального использования компрессорных машин:
1 — объемных поршневых; 2 — динамического действия (центробежных и осевых);
Поршневые компрессоры являются наиболее распространенными и используются в том случае, когда требуются относительно малые подачи при любых давлениях. Поршневые компрессоры средней подачи общепромышленного назначения конкурируют с винтовыми компрессорами. Поршневые компрессоры по затратам энергии имеют преимущества перед всеми другими типами компрессоров, однако по металлоемкости, габаритным размерам, ремонтопригодности, межремонтному ресурсу они уступают другим машинам и, как правило, дороже, чем винтовые.
Для обеспечения большой подачи используют преимущественно машины динамического действия, т. е. центробежные и осевые
Объемные компрессоры находят применение и как вакуум-насосы, создавая относительно атмосферного давления пониженное (до 10 Па) давление газа в системах.
В системах жизнеобеспечения наиболее широкое распространение имеют поршневые, винтовые и центробежные компрессоры.

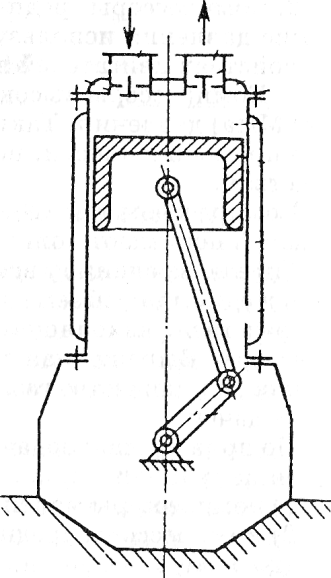

Поршневой компрессор изображен на рис. 7.2. При возвратно-поступательном движении поршня осуществляются такие фазы процесса: расширение, всасывание, сжатие и выталкивание. Принцип действия поршневого компрессора, основанный на вытеснении газа поршнем, способствует созданию конструкции с такими диаметром и ходом поршня, которые позволяют развивать высокое давление при относительно малой подаче.
Рис. 7.2.Поршневой компрессор.

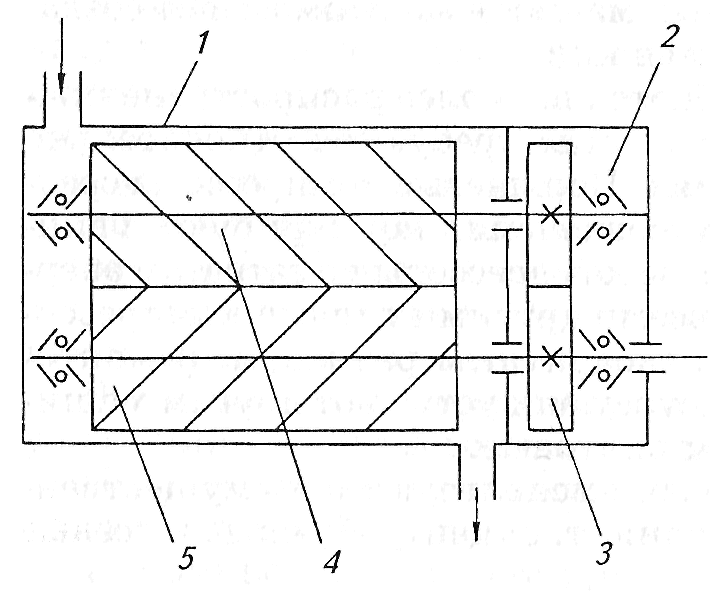

Винтовой компрессор (рис. 7.3) имеет два винта специального профиля, взаимное расположение которых и зазор между которыми строго фиксированы. При вращении винтов в результате периодического попадания головок зубьев винтов во впадины последовательно осуществляются процессы всасывания, сжатия и нагнетания.
Рис. 7.3. Винтовой компрессор.
Центробежный компрессор (рис. 7.4) действует аналогично центробежному насосу. Вал центробежного компрессора соединяется с валом приводного двигателя или непосредственно, или через механическую передачу, повышающую частоту вращения вала компрессора.
Компрессор является агрегатом для сжатия и перемещения различных газов, в том числе и воздуха, на различные приборы и пневмоинструменты. Компрессорную технику широко применяют в промышленности, строительстве, медицине и т.д. Существующие виды компрессоров и их классификация определяют критерии эксплуатации данного оборудования.
Классификация компрессоров по принципу действия
По принципу действия компрессоры классифицируются на объемные и динамические.
Объемные
Это агрегаты, имеющие рабочие камеры, в которых происходит процесс сжатия газа. Сжатие происходит за счет периодического изменения объема камер, соединенных с входом (выходом) аппарата. Чтобы предотвратить обратный выход газа из агрегата, в нем устанавливают систему клапанов, которые открываются и закрываются в определенный момент наполнения и опорожнения камеры.
Динамические
В динамических компрессорах повышение давления газа происходит за счет ускорения его движения. В результате кинетическая энергия частиц газа превращается в энергию давления.
Важно! Динамические компрессоры отличаются от объемных открытой проточной частью. То есть, при зафиксированном вале его можно продуть в любом направлении.
Виды объемных компрессоров
Компрессорное оборудование объемного типа подразделяется на 3 группы:
Мембранные
Имеют в рабочей камере эластичную мембрану, как правило, полимерную. Благодаря возвратно-поступательным движениям поршня мембрана выгибается в разные стороны. В результате движений мембраны объем рабочей камеры меняется. Клапаны в зависимости от положения мембраны либо впускают воздух в камеру, либо выпускают.
Приходить в движение мембрана может от пневматического, мембранно-поршневого, электрического или механического привода.
Важно! В мембранных аппаратах воздух или газ в процессе перемещения через рабочую камеру не контактирует с другими узлами агрегата (кроме мембраны и корпуса). Благодаря этому на выходе получают газ высокой степени чистоты.
Поршневые
Благодаря наличию кривошипно-шатунного механизма поршень совершает возвратно-поступательные движения в рабочей камере, отчего ее объем то уменьшается, то увеличивается.
Поршневые компрессоры имеют установленные на рабочей камере односторонние клапаны, перекрывающие движение воздуха в обратном направлении. Несмотря на хорошую производительность, поршневые аппараты имеют и недостатки: достаточно высокий уровень шума и заметная вибрация.
Роторные
В роторных компрессорах сжатие воздуха происходит вращающимися элементами — роторами. Каждый элемент в зависимости длины и шага винта имеет постоянное значение сжатия, которое также зависит и от формы отверстия для выхода газа.
В таких компрессорах клапаны не устанавливаются. Также конструкция агрегата не содержит узлов, способных вызвать разбалансировку. Благодаря этому он может работать с высокой скоростью вращения ротора. При такой конструкции аппарата величина потока газа достигает высоких значений при небольших габаритах самого компрессора.
Роторные компрессоры подразделяются на несколько подвидов.
Безмасляные
Имеют ассиметричный профиль винта, повышающий КПД агрегата благодаря уменьшению утечек при сжатии газа. Для обеспечения синхронного встречного вращения роторов применяют внешнюю зубчатую передачу. Во время работы роторы не соприкасаются, и смазка им не требуется, поэтому выходящий из агрегата воздух не имеет никаких примесей. Для уменьшения внутренних утечек детали агрегата и корпус изготавливаются с высокой точностью. Также безмасляные аппараты могут быть многоступенчатыми, чтобы убрать разность температур воздуха на входе и выходе аппарата, которая ограничивает повышение давления.
Винтовые
Состоят из одного или нескольких винтов, которые находятся в зацеплении, установленных в герметичном корпусе.
Рабочее пространство создается между корпусом и винтами при их вращении. Данный вид компрессоров отличается хорошей производительностью и беспрерывной подачей воздуха. Для снижения трения между входящими в зацеп винтами, которое увеличивает износ деталей, применяется смазка. Если требуется получить сжатый воздух (газ) без примесей смазочных материалов, то применяются безмасляные винтовые аппараты. В последних, чтобы уменьшить силу трения, подвижные детали изготавливаются из антифрикционных материалов.
Зубчатые
Данные компрессоры еще называют шестеренчатыми, поскольку их главными деталями являются шестерни. Они при работе вращаются в противоположных направлениях, создавая между зубьями и стенками корпуса рабочую камеру.
При вхождении зубьев в зацепление на стороне выходного отверстия агрегата происходит уменьшение объема камеры, вследствие чего воздух под давлением выходит через патрубок. Компрессоры данного типа нашли широкое применение в ситуациях, когда не требуется подача воздуха или газа под высоким давлением.
Спиральные
Это разновидность безмасляных компрессоров роторного типа. Спиральные аппараты также сжимают газ в объеме, который уменьшается постепенно.
Главными элементами данного аппарата являются спирали. Одна спираль закреплена неподвижно в копрусе устройства. Другая подвижная, соединена с приводом. Сдвиг по фазе между спиралями равняется 180°, благодаря чему происходит образование воздушных полостей с изменяемым объемом.
Роторно-пластинчатые
Пластинчатый компрессор имеет ротор с прорезанными пазами. В них вставлено определенное количество подвижных пластин. Как видно из рисунка, приведенного ниже, ось ротора с осью корпуса не совпадает.
Пластины при вращении ротора перемещаются центробежной силой от его центра к периферии и прижимаются к внутренней поверхности корпуса. В результате происходит непрерывное создание рабочих камер, ограниченных соседними пластинами и корпусами ротора и аппарата. За счет смещенных осей изменяется объем рабочих камер.
Жидкостно-кольцевые
В данных агрегатах используюется вспомогательная жидкость. В статически закрепленном корпусе аппарата устанавливается ротор с пластинами.
Конструкционные особенности данного аппарата – это смещенные оси ротора и корпуса относительно друг друга. В корпус заливается жидкость, которая принимает форму кольца, прижимаясь к стенкам аппарата вследствие отбрасывания ее лопастями ротора. При этом происходит ограничение рабочего пространства, наполненного газом, между жидкостным кольцом, корпусом и лопатками ротора. Объем рабочих камер изменяется посредством вращающегося ротора со смещенной осью.
Важно! Чтобы перекачиваемый газ не уносил с собой частички жидкости, в жидкостно-кольцевых аппаратах устанавливают узел сепарации, отсекающий влагу из воздуха. Также на устройствах данного типа устанавливается система, обеспечивающая подпитку рабочей камеры вспомогательной жидкостью.
Виды динамических компрессоров
Аппараты с динамическим принципом действия разделяют на осевые, центробежные и струйные. Различаются они между собой типом рабочего колеса и направлением движения потока воздуха.
На заметку! Также динамические аппараты еще называют турбокомпрессорами, поскольку конструкция их напоминает турбину.
Осевые аппараты
В осевых компрессорах поток газа движется вдоль оси вращения вала через неподвижные направляющие и подвижные рабочие колеса. Скорость потока воздуха в осевом аппарате набирается постепенно, а преобразование энергии происходит в направляющих.
Для осевых компрессоров характерны:
Центробежные агрегаты
Центробежные компрессоры имеют конструкцию, обеспечивающую радиальный выходной поток воздуха. Поток воздуха, попадая на вращающееся рабочее колесо с радиально расположенными крыльчатками, за счет центробежных сил выбрасывается к стенкам корпуса. Далее, воздух перемещается в диффузор, где и происходит процесс его сжатия.
Центробежные аппараты не имеют узлов с возвратно-поступательными движениями, поэтому обеспечивают равномерный поток воздуха, силу которого можно регулировать. Также данный тип агрегатов отличается долговечностью и экономичностью.
Струйные компрессоры
В аппаратах струйного принципа действия для увеличения давления газа (пассивного) используется энергия активного газа.
Для этого к устройству подводится 2 потока газа: один с низким давлением (пассивный), а второй – с высоким (активный). На выходе из устройства образуется газовый поток с давлением выше пассивного, но меньшим, чем у активного газа.
Важно! Отличительной особенностью струйных компрессоров является простота конструкции, отсутствие подвижных деталей, высокая надежность.
Классификация компрессоров по другим параметрам
Кроме классификации компрессоров по принципу сжатия, принято разделять данные агрегаты по следующим параметрам:
Кроме всего, компрессоры подразделяются в зависимости от области применения на агрегаты общего назначения, нефтехимические, химические, энергетические и т.д.
Пневматический строительный инструмент и различное оборудование, использующее в своей работе сжатый воздух, требуют подключения к специальному нагнетателю давления под названием компрессор.
Само название с латинского дословно можно перевести, как сжатие, что уже указывает на назначение этого устройства.
Компактные переносные модели и стационарные энергетические компрессоры используются в самых разных сферах человеческой деятельности.
Из данной статьи вы узнаете о видах компрессоров, как самостоятельном инструменте, так и используемых его модификаций для различных устройств, работающих от сжатого воздуха.
Назначение и принцип действия компрессора
Компрессор – это устройство для перемещения газов, а также повышения их давления.
В большинстве случаев речь идет о воздушных компрессорах, однако, существуют варианты, созданные для работы с вполне конкретными газами и их смесями.
В быту компрессоры активно используют для накачки надувных изделий воздухом, например, игровых мячей, пневматических матрасов, плавательных кругов, резиновых лодок.
Этот список можно продлевать бесконечно.
В профессиональной деятельности аппарат служит источником энергии для пневмоиструмента, используется автомобилистами и шиномонтажниками для накачки автомобильных шин, мотористами для очистки двигателя от грязи мощной воздушной струей (так называемое продувание).
Для опрессовки систем отполения в жилых помещениях, для септиков, для работы пескоструем, краскопультом, аэраторами и другими устройствами.
Некоторые виды этих устройств используют даже в медицине, например, в стоматологических кабинетах, где они потоком сжатого воздуха приводят в движение зубоврачебные приборы.
Устройство и характеристики
Компрессор – это по своей сути насос, который обеспечивает подачу газа с избыточным давлением.
Конструктивно различные виды могут значительно отличаться друг от друга.
Так насос приводится в движение ДВС или электродвигателем, а конструкция может включать или не включать металлический ресивер-баллон, в который нагнетается избыточное давление.
В привычном исполнении воздушный компрессор представляет собой ресивер, установленный на колесиках и оснащенный ручкой для удобства перемещения.
Баллон одновременно выступает рамой устройства, и сверху на него монтируется электродвигатель с насосом, регулятором давления, манометром и кнопкой запуска.
К ресиверу подключается пневматический шланг, к концу которого присоединяются различные переходники и насадки для использования этого оборудования в соответствующих целях.
Материал
Компрессор, в зависимости от его вида, состоит из множества отдельных деталей, часть из которых испытывает различного рода нагрузки, включая трение и давление.
Потому при изготовлении даже идентичных узлов часто используются совершенно разные материалы.
Так, например, цилиндры могут быть изготовлены из чугуна, литой и кованной стали.
Их рабочую поверхность шлифуют, и хонингуют.
Поршневые кольца производят из высококачественного перлитного чугуна.
В изготовлении уплотняющих сальников используется фторопласт.
Ресиверы во избежание коррозии покрывают слоем цинка или защитным ЛКП.
В принципе, все основные элементы изготавливают из металлов, за исключением, пожалуй, транспортировочных колес, которые зачастую делают пластиковыми с резиновым ободом.
Размеры и вес
Компрессоры могут быть действительно миниатюрными, длиной от 30 см, а также изготовленными в виде стационарных промышленных установок весом более 300 кг.
Типовые же воздушные модели, которые используют в своем деле профессионалы и любители, в среднем имеют следующие размеры:
Так общая длина моделей объемом 25 л составляет примерно 0,58 м.
Наибольшего распространения у гаражных мастеров получили компрессоры с 50-литровым ресивером длиной 0,71 м и массой 40 кг.
Тип двигателя, мощность и давление
Насосы компрессоров приводятся в движение ДВС, электрическими двигателями, газовыми или паровыми турбинами.
Первые два варианта характерны для мобильных установок.
Модели с дизельным или бензиновым двигателем имеют размеры несколько больше электрических вариантов, используют их преимущественно в полевых условиях.
Что касается мощности привода компрессора, то самые востребованные электрические модели считаются и наименее мощными, хотя для всех бытовых и большинства профессиональных задач их параметров вполне достаточно.
Так домашние устройства оснащаются в основном 1,5-киловаттными электродвигателями, в то время как для профессиональной деятельности используют модели на 2 – 2,5 кВт.
С повышением мощности оборудования возрастают его размеры и вес, а также уровень издаваемого шума.
Мощность бензиновых агрегатов начинается с отметки 4 кВт, нередко достигает отметки 12 – 13 кВт.
По нагнетаемому давлению компрессоры делят на несколько групп:
При работе в режиме всасывания эти устройства создают разрежение до 50 кПа, а иногда и до 90 кПа, выступая в последнем случае аналогами вакуумных насосов.
Время работы компрессоров
Продолжительность непрерывной работы компрессора в первую очередь зависит от его типа, а следовательно – конструкции.
Время работы без перерыва ограничивается степенью нагрева рабочих органов.
Так, например, коаксиальные варианты без ресивера способны непрерывно работать не дольше 20 минут, после чего их узлы заметно перегреваются.
Что касается моделей с ресиверами, то тут непрерывность работы определяется по минимальному давлению в системе, так как вся суть таких устройств заключается в периодической подкачке этого давления.
Запуск двигателя осуществляется ранее момента, когда давление снизится до меньшей отметки, нежели рабочее значение.
То есть время непрерывной работы определяется мощностью двигателя (производительностью насоса) и объемом ресивера.
В зависимости от технических условий, оптимальное время непрерывной работы составляет менее 6 минут за одно включение, 20 минут в час за не более чем 8-10 включений.
Если двигатель стартует чаще, будет наблюдаться износ механизмов, а если за одно включение работает дольше, это приведет к перегреву оборудования.
Насадки
Вместе с компрессором зачастую в комплекте идут пневматические штуцеры для накачки различных надувных изделий.
Также их легко можно отыскать в свободной продаже.
Речь идет о насадках для ниппелей, мячей и надувных матрасов.
Также изготавливают адаптеры для накачки надувных лодок.
Расширить функциональность компрессора можно с использованием пневматических фитингов, включающих разветвители, соединения шлангов и различные переходники.
Все перечисленные элементы изготавливают из цинка, меди, латуни, нержавеющей стали или композитного пластика.
Термины, определения и общие понятия, связанные со стандартными компрессорами, указаны в ГОСТ 28567-90.
Кроме того, для стационарных воздушных поршневых агрегатов общего назначения введен еще в 1982 году ГОСТ 20073-81, а для гаражных компрессоров существует ГОСТ 18517-84.
Маркировка
Каждый производитель поршневых компрессоров маркирует свои изделия согласно собственных стандартов и технических условий.
Единую стандартизацию маркировки получили винтовые приборы.
Она состоит из буквенно-цифровой последовательности, например, ВК20Е-8-500Д, где:
Наличие в маркировке сочетания “ВС” свидетельствует об установленном частотно-регулируемом приводе, а обозначение “А”, которое встречается крайне редко, говорит об отсутствии внешнего кожуха.
Виды компрессоров и их цена
По целевому назначению компрессор бывает:
Газовый
Предназначен для функционирования с газами или смесями, за исключением воздуха.
Воздушный
Предназначен исключительно для воздушной смеси.
Циркуляционный
Для обеспечения движения рабочего агента по контуру замкнутого типа.
Многоцелевой
Вид оборудования, предназначенный для сжатия разных газов попеременно.
Многослужебный
Для сжатия нескольких газов одновременно.
По исполнению различают следующие аппараты для создания избыточного давления:
Мобильный компрессор
Передвижное устройство, часто оснащается колесиками и рукоятью.
Используется на различных строительных площадках, при ремонте дорог, в небольших ремонтных мастерских и т.д.
Это универсальный компрессор, так как подходит для решения широкого спектра задач.
Более мощные агрегаты выполнены в виде прицепа к автомобилю.
Компрессор стационарной установки
Не приспособлен для передвижения, представляет собой габаритную установку, размещенную вблизи постоянно работающего с ней пневматического оборудования.
Портативная компрессорная станция
Установка для сжатия газов с возможностью передвижения.
В основе конструкции находится компрессор, работающий в паре со вспомогательным оборудованием.
Стационарные станции
То же, что предыдущий вариант, однако, имеют большие габариты, и устанавливаются неподвижно в цехах различных производственных предприятий.
Часто оснащаются доп. системами, например, пожаротушения.
Сжатых воздух применяется для пневмоиспытаний оборудования, подачи на пневматические приводы и в других целях.
По типу двигателя, приводящего в работу насос, компрессор может быть:
Электрический
Легкий и компактный, может иметь крайне малые размеры.
Электрокомпрессор не зависит от топлива, подключается к источнику 12 или 24 В постоянного тока, или 110, 220, 360 В переменного.
Последние обойдутся минимум в 7 тыс. рублей.
Бензиновый
Распространен менее по причине высокой стоимости топлива, представляет собой довольно производительное оборудование.
Цена – от 100 тыс. рублей.
Дизельные
Обладают наибольшей мощностью среди представленных выше.
Так как отличаются меньшим расходом топлива — экономичнее.
Однако их стоимость самая высокая, в среднем составляет 600 – 700 тыс. рублей.
По принципу действия насоса компрессоры бывают следующих видов:
Винтовые
В основе два винтовых ротора, которые при вращении сжимают в зазоре между ними проходящий воздух.
Обладают высокой производительностью и рабочим давлением примерно 5 – 14 бар, экономичные и малошумные.
Цена – от 100 тыс. рублей.
Центробежные
В основе лежит ротор с симметричными колесами на валу.
От последних энергия передается частицам подаваемого газа, которые двигаются внутрь корпуса под действием центробежной силы.
Осевые
Газ проходит между расположенными вдоль оси корпуса двумя лопатками.
Мембранные
Используются преимущественно на производстве при работе с различными газами.
Передача газов под давлением обеспечивается за счет быстрых колебательных движений специальных гибких мембран.
Отличаются компактными размерами, высоким давлением, не подают механические примеси и просты в обслуживании.
Поршневые
Бюджетные модели, в работе напоминающие ДВС, где поршень приводится в движение коленвалом.
Простейшие варианты имеют всего 1 цилиндр, не способный создать высокое давление.
Двухпоршневой компрессор обладает большей производительностью.
Встречаются трехпоршневые модели. По расположению поршней различают вертикальные, горизонтальные и угловые варианты.
В зависимости от количества последовательных этапов сжатия, компрессор бывает одноступенчатый, двухступенчатый и так далее.
Минимальная цена – от 7 тыс. рублей.
Кроме прочего, компрессор может быть:
По типу привода компрессоры бывают:
По наличию ресивера:
По дополнительным параметрам компрессоры бывают:
Примеры компрессоров специальной конструкции, предназначенных для конкретных задач:
Автомобильный компрессор
Электрическое устройство с невысокой мощностью и производительностью, подключаемое к автомобилю через прикуриватель или непосредственно к клеммам аккумулятора.
Это портативные модели, которые легко помещаются в багажник легкового автомобиля, фактически не занимая при этом свободное пространство.
Простенький автокомпрессор обойдется примерно в 600 рублей.
Современный цифровой вариант с автоматическим отключением по достижении определенного давления будет стоить 1,5 тыс. рублей и выше.
Качественный скоростной вариант для подкачки шин обойдется уже в 7 — 8 тыс. рублей.
Мини-компрессор
Агрегат малых размеров, производящий небольшое давление для работы с аэрографом и другими аналогичными устройствами.
Также этот вариант могут использовать автомобилисты.
Аквариумный компрессор
Крайне компактный прибор, предназначенный для насыщения воды в аквариумах кислородом, ее перемешивания и имитации течения.
Средняя стоимость составляет примерно 800 – 1000 рублей, а минимальная — от 300 руб.
Еще один яркий пример специализированных компрессоров — медицинские модели.
Они используются для подачи высококачественного воздуха без примесей на соответствующее медицинское оборудование.
Применяются стоматологами, хирургами, анестезиологами, пульманологами.
Крайне тихие в работе, практически не вибрируют, оснащаются дополнительными системами очистки воздуха и его осушения.
Что нужно знать о компрессорах?
Компрессор, как и любое другое пневматическое оборудование, требует несложного ухода, который способен значительно продлить срок его работы:
Шнековые и мембранные компрессоры не переносят работу при минусовой температуре, поэтому зимой на улице их лучше не использовать.
Производители компрессоров
Ниже приведены наиболее популярные производители бытовых и профессиональных аппаратов:
О том как сделать правильный выбор компрессора для автомобиля, для дома, для покраски и др. читайте в одноименной статье тут
Строительные и дорожные машины
