Как свести электронный ручник
Электронный ручник и замена колодок.
Сколько раз слышал, что после замены задних колодок, при наличии электронного ручника, он начинает некорректно работать и на панели появляется ошибка.
Во избежании данной ситуации было принято решение всё сделать самому. Забегая вперед, скажу, что сделал всё хорошо и правильно. Но по порядку…
Колодки менял по причине того, что износ у них, как оказалось, стороцентный, даже больше. При торможении начал проявляться характерный звук трения металла об металл. Тормозной диск в таком случае принимант вот такой вид.
Но надо сказать, что ручник держал прекрасно. Да и качество торможения не вызывало беспокойств (именно поэтому и дотянул до такого).
В общем последовательность действий такая:
— заводим машину
— глушим (это надо для того, чтобы впоследствии снять с ручника, а это можно сделать на заглушенной машине лишь по прошествии небольшого времени после остановки двигателя)
— ставим на передачу
— снимаем ручник вручную
Машина начинает ругаться, на панели горит надпись, что ручник снят. После этого и приступаем к основным действиям.
Снимаем суппорт, вынимаем старые колодки.
Видно, что колодка под ноль. И места, где притерало.
Далее я матерился. Поршень в суппорт не просто утапливается, а еще и вкручивается. При наличии набора для сведения тормозных цилиндров всё гораздо проще, но за неимением оного, делал вручную. Для этого фиксируем суппорт, берем небольшие плоскогубцы, упираемся в указанные на фото места. Одновременно толкаем поршень и крутим по часовой стрелке. Работка не из легких и не из приятных, но главное, что всё получилось.
Далее по накатаной: вставляем колодки в скобу, прикручиваем суппорт, одеваем колесо.
Затем очень важная процедура. Снимаем авто с передачи, заводим, и прижимаем колодки к диску не педалью тормоза, а РУЧНИКОМ. Раз 15-20 ставим и снимаем. Электроника сама подгонит поршень как надо и вычислит необходимое тормозное услиле. При таких действиях и ручник будет работать корректно, и никаких ошибок на панели гореть не будет.
Ну и не забываем первое время сильно не гонять, пока колодки не притруться!
03.2016. Заминка при замене задних тормозных колодок. Ибо электроручник!
Долго добирались через Юлмарт, а в реальности наклеечка Эмекс.ру сверху))
Не удержался, разложил коробочку для красивого фото.
Кстати, кто в курсе как расшифровать?
Вот нашел у boris86 какое-то время назад одну из редких тем по замене задних тормозных колодок у авто с электронным тормозом.
Четко видны на поршне две проточки (фото автора )
И вот, вооружившись знаниями, пошел я снимать суппорты и менять колодки.
Да не тут-то было.
Поршень с тремя проточками. С тремя, Карл!
Поршень курильщика у меня.
И набор аж из 21-го предмета для утапливания поршней совсем не помог(((
На картинке из Экзиста для запчасти TRW BHN1103E
виден поршень с тремя проточками. Спасибо sasha1304 за подсказку на основе его поста про обслуживание задних тормозов
В итоге прикрутил все обратно и пошел печалиться. Утконосами пробовал давить, пробовал ключом от болгарки, нифига…
У всех нормальных людей поршень с двумя, а у меня с тремя проточками.
Коллеги, как быть и чем утопить этот хитрый поршень?
UPD:
Спасибо galaxy2011 за алгоритм включения сервисного режима для электронного ручника!
Из Ford Etis «Активация сервисного режима.для замены колодок с электро ручником
Обратитесь к процедуре: Техника безопасности по работе с тормозной системой (100-00 Общая информация, Описание и принцип действия).
Отпустите электронный стояночный тормоз.
Поверните замок зажигания в положение II.
Полностью выжмите педаль акселератора и удерживайте ее нажатой.
Нажмите и держите нажатым переключатель стояночного тормоза.
Переведите переключатель зажигания в положение 0.
Поверните переключатель зажигания в положение II в течение пяти секунд после выполнения действий по п. 4.
Дождитесь полного отпускания EPB.
Переведите переключатель зажигания в положение 0.
Отпустите педаль акселератора.
Отпустите переключатель стояночного тормоза.
Отключение сервисного режима.
Поверните замок зажигания в положение II.
Полностью выжмите педаль акселератора и удерживайте ее нажатой.
Поднимите и держите вверху переключатель стояночного тормоза.
Переведите переключатель зажигания в положение 0.
Поверните переключатель зажигания в положение II в течение пяти секунд после выполнения действий по п. 4.
Дождитесь полной активации EPB.
Переведите переключатель зажигания в положение 0.
Отпустите педаль акселератора.
Отпустите переключатель стояночного тормоза.»
Также нашел вроде подходящюю приблуду для поршня.
Набор Дело техники «Набор адапторов для утапливания поршней тормозного цилиндра, 35 предм.» 820035
Вот помеченная кружком похожа на нужную. Звонил на горячку, сказали что внешний диаметр — 40мм, должна подойти!
Запчасти:
Brembo P24078 — задние тормозные колодки для машин с электронным ручным тормозом Ford Galaxy 06+, Ford S-max 06+, Volvo S80 II 06+, Volvo V70 II 00+, Volvo V70 III 07+,
Volvo XC70 II 07+
Дело техники 82021 — набор для утапливания тормозных поршней
Замена задних колодок с электро ручником без компьютера
Всем привет. Хотел бы рассказать как можно решить проблему замены задних колодок с электро ручником, если под рукой нет компьютера.
— Донкратим машину и снимаем колесо.
— Выкручиваем 2 направляющих болта и снимаем суппорт со старыми колодками ( обязательно машина должна быть не на ручнике). Понадобятся ключи на 13 и 15.
— Старые колодки выбрасываем и забываем про них.
И тут возникает проблема новые колодки намного толще старых, поэтому необходимо сильно вдавить поршень внутрь суппорта, но так как у нас электро ручник, то при снятии с ручника, шток ручника делает только пару оборотов (несколько мм), тем самым освобождая колодки. И поэтому вдавить поршень настолько, чтобы встали новые колодки, не получится. Поршень будет упираться в шток ручника.
Я решил данную проблему просто.
С другой стороны аналогично.
Хотелось бы отметить, что после того как заменили колодки, заводим машину, включаем ручник и после того как шток перестал вращаться, выключаем его. Никаких ошибок, никакой адаптации ручника не надо, он сам при первом включении адаптируется.
Делал так уже 2 раза. Своего Васи нет, а знакомого по пустякам не хочу беспокоить.
Колодки поставил Brembo — 1600 рублей.
Спасибо за внимание. Может кому пригодится.
⇚54⇛Замена Задних колодок. VAG-COM адаптация ручника.
Заменой решил заняться Сам!
Так как по моему, за снятие и установку четырёх колес + ШЕСТИ болтов и нажать три кнопочки платить две с половиной тысячи слишком жирно.
Да и желания не было обращаться в сервис. (НЕТ не жадный!)
Тормоза это безопасность — Я хочу быть уверен, что всё правильно сделано.
Так как внятных описаний по замене не нашёл опишу весь процесс от начала и до конца. (Может кому поможет.) А также Адаптация электро ручника с помощью VAG-COM
2. Поднимаем домкратом и скручиваем колесо, ставим стойку страховку, если нет кладём колесо под машину,
3. Открываем капот и скручиваем крышку с бачка тормозной жидкости (когда будем давить на поршни жидкость может перелиться надо контролировать уровень и отсасывать шприц ом излишки)
4. Подключаем VAG-COM включаем зажигание.
Переходим к процедуре развода суппортов.
Электромеханический стояночный тормоз НЕ активирован.
Зажигание включено.
Соединяемся с блоком управления:
53-Электромеханический стояночный тормоз,
выбираем 04-Базовые установки,
ставим канал 07 и когда готовы жмем Enter, счетчик в окошках начнет меняется, а поршни будут передвигаться в сервисную позицию.
Теперь машина на приборке бъётся в истерике, пищит мигает, что у нее нет тормозов, выходим из контролера и выключаем зажигание.
4. Нам понадобиться рожковый ключ на 15 и желательно накидной 13.
Откручиваем только нижний болт (на 13) придерживая гайку (на 15)
5. после того как выкрутили болт лёгким движением руки поднимаем суппорт вверх и фиксируем проволкой чтобы не мешал
5. Переходим к колодкам.
5. Износ колодок на лицо, хотя можно было ещё тысяч 10 проехать.
ДАТЧИКА нет.
6. Зачищаем от налипшей грязи, в местах посадки направляющих
7. Ставим новые направляющие и смазываем специальной высокотемпературной смазкой
8. Чем нибудь вроде отвёртки или монтировки аккуратно вдавливаем поршень внутрь (следим чтобы не перелилась жидкость в расширительном бачке)
Ставим колодки в направляющие.
9. опускаем суппорт и закручиваем новый болт.
Желательно теперь заменить и верхний болт на новый из комплекта.
10. Можно ставить колесо на место.
11. Проделываем пункты 4 — 10 пункты = 12 — 18 пункты с правой стороны
Моем руки садимся в машину
Схождение суппортов
Соединяемся с блоком управления:
53-Электромеханический стояночный тормоз,
Выбираем 04-Базовые установки,
ставим канал 06 и когда готовы жмем Enter, счетчик в окошках начнет менятся а поршни будут передвигаться в рабочую позицию.
Выключите и включите на время зажигание…Лампа ЭлМех. стояночного тормоза мигает,
выжмите педаль тормоза и держите ее в нажатом положении, нажмите кнопку «ЭлМех. стояночного тормоза»…
Лампа ЭлМех. Стояночного тормоза гаснет.
Все! Затем надо провести базовую установку тормозной системы:
Соединяемся с блоком управления:
53-Электромеханический стояночный тормоз,
выбираем 04-Базовые установки,
ставим канал 10 и жмем Enter…Задние тормоза отрабатывают 3 раза,
результат можно посмотреть в блоке измерения 1, поле 1.
Желаю всем ровных дорог!
Любите свою машину, и она вас не подведёт!
ТО-4 Делаем сами и меняем колодки электронного ручника
Ну что, вот и пролетели 3 года после покупки машины, а значит дилер мне точно уже ничем не поможет, и я могу освободиться от его кобалы без каких-либо волнений и лишних переживаний.
Запчасти для ТО-4

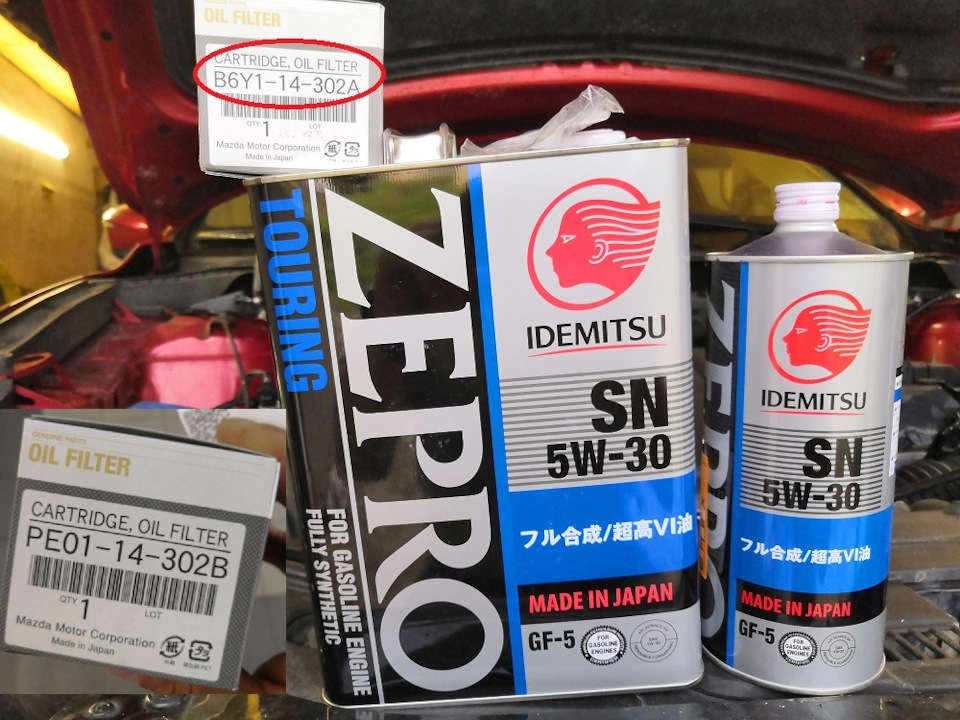

— Масло IDEMITSU ZEPRO TOURING 5W30 SN/GF5 1 литр: 1845001, 4 литра: 1845004 (как раз 5 литров вошло)
— Масленый фильтр взял оригинал PE0114302B
— Прокладка под болт 995641400 (сам болт у меня Masuma — вечный)

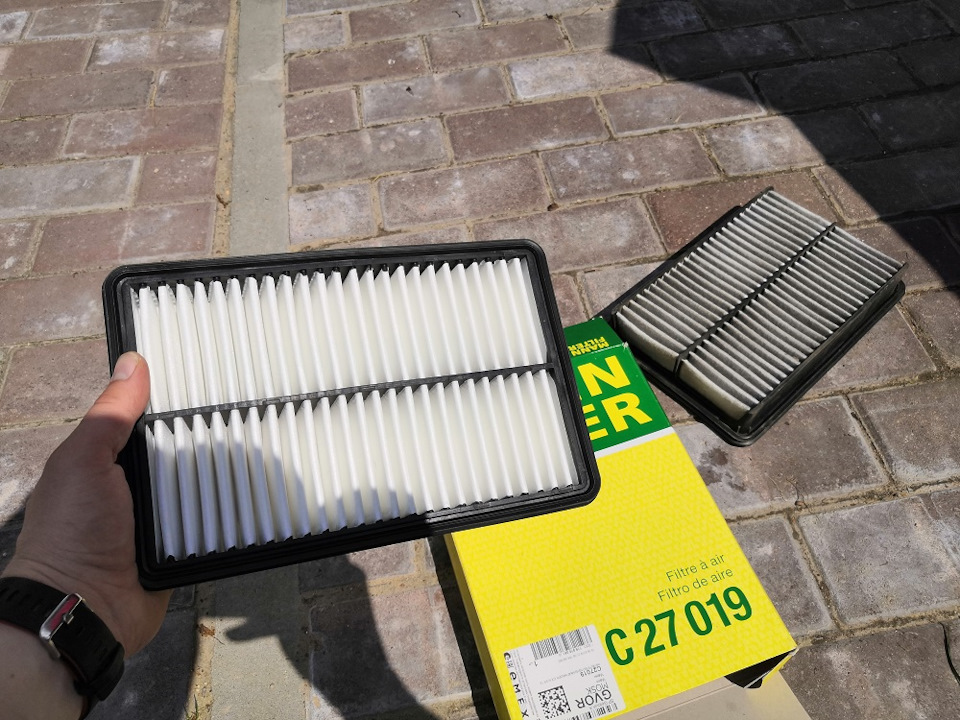

— Воздушный фильтр MANN-FILTER C27019

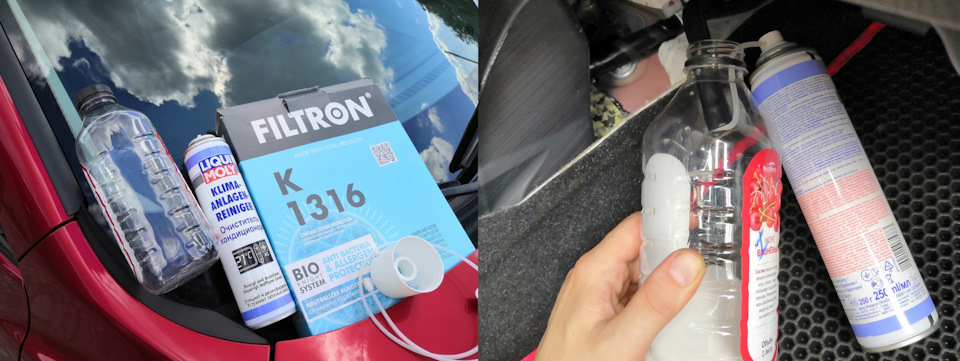

— Салонный фильтр Filtron K1316
— Профилактическая чистка испарителя Liqui Moly klima anlagen reiniger
— Тормозная жидкость Castrol brake fluid DOT4 (1 литр)

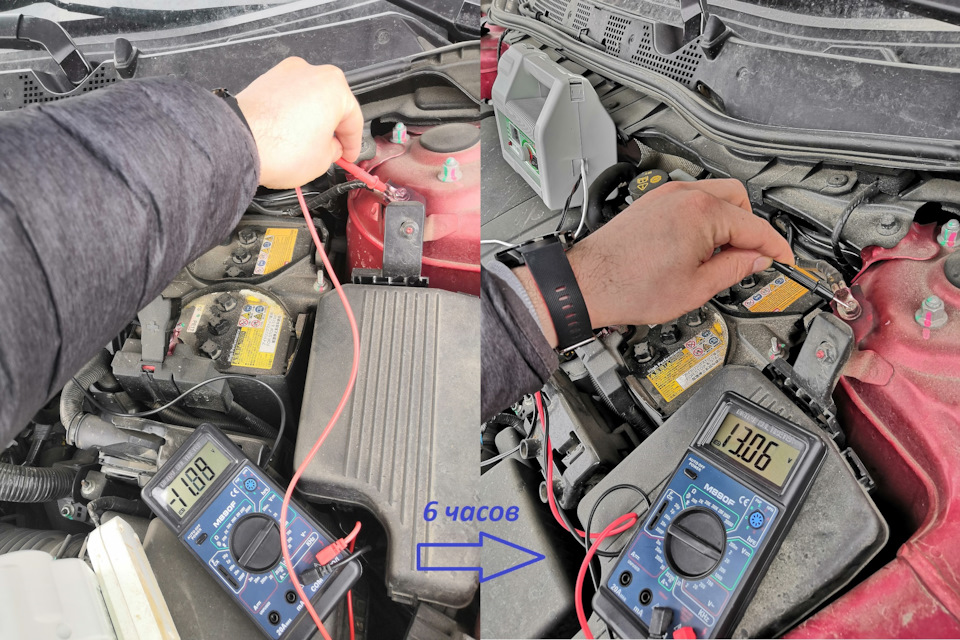

Дополнительно подзарядил АКБ
Заряжаю не отключая АКБ от машины, делаю прям на горячую. Уже второй раз провожу данную процедуру и никаких проблем. Подробнее тут.
С масленым фильтром случился нереальный облом, мне магазин подменил PE01-14-302 на B6Y1-14-302A, а как оказалось так делать нельзя, но понял я это уже дома.
О том, как разрулил эту неприятность у меня есть отдельный пост: (читать)
Замена задних колодок
Есть у меня хорошая привычка, после поездок, иногда, не часто, проверять диски по кругу на нагрев: просто прохожу и трогаю диски тыльной стороной руки и буквально на кануне ТО-4 правый задний диск оказался сильно горячее, чем все остальные.
Первая мысль: «гарантия кончилась, поехали сыпаться»
Вторая мысль: «чувак, все норм, ну закусило колодку маленько, давай снимем посмотрим»
Третья мысль: «у нас электронный ручник, нафиг смотреть, давай в сервисный режим тормоза кинем и вернем, раза 2, все механизмы разработаются и колодка встанет на место» — так и поступим!
В чем суть: у нас электронный ручник (mazda cx-5 1 поколение рестайл 2016 год), а значит колодки зажимают диск с помощью моторчика, и поршень тормозной нельзя просто так утопить механически (точнее можно, но с 90% вероятностью вы убьете тормозную систему задних колес), а нужно переходить в сервисный режим, в котором колодки разведутся до крайнего положения автоматически.
Надо сказать, что такая манипуляция мне помогла и позволила спокойно поездить ещё около 500км — диски не грелись больше.
Вход в сервисный режим тормозов
1. Включить зажигание (2 раза нажать на крупку старта)
2. Опустить ручник и держать на протяжении всей манипуляции
3. Нажать на педаль газа и считать до 5 секунд
4. Выключить зажигание (1 нажатие)
5. Включить зажигание (2 нажатия)
6. Слышим жужжание, отпускаем газ и кнопку ручника
7. Отрубаем зажигание, на приборке горит желтый значок тормозов
8. Идем менять колодки
Выход из сервисного режима тормозов
1. Включить зажигание (2 раза нажать на крупку старта)
2. Поднять ручник и держать на протяжении всей манипуляции
3. Нажать на педаль газа и считать до 5 секунд
4. Выключить зажигание (1 нажатие)
5. Включить зажигание (2 нажатия)
6. Слышим жужжание, отпускаем газ и кнопку ручника. Желтая лампочка погасла.
7. Отрубаем зажигание, радуемся

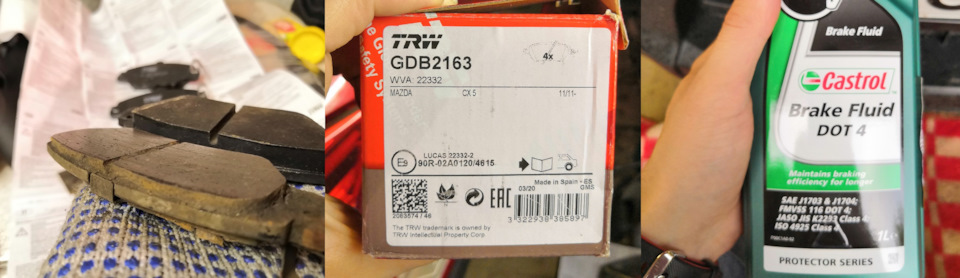

Тормозные колодки я себе взял TRW GDB 2163 — подходят для электроручника, не пищат, тормозят нормально.
