Как сделать винт архимеда
Архимедов винт (шнек)
Тут такое дело. На каникулы новогодние ребенку было задано задание придумать проект. Дичайше звучит это для меня. Короче доклад с презентацией. Тема «Ученые древности и их изобретения».
далеко мы не бегали, признаюсь. Сочинили мы про Архимеда. кусочки текста из википедии адаптировали под восьмилетних второклассников, налепили иллюстраций из тырнета. Готово!
Но самое главное! Шнек! Дать ребенку сверло? на маленьком не понятно, а большим поранится. Дать шнек от мясорубки? потеряет — хана мясорубке (а мы ей пользуемся). надо делать модель… Я может плохо искал, но почему-то не нашел подробностей самодельной модельки Архимедова винта. поэтому, на всякий случай, а вдруг пригодится кому-нибудь из молодых папашек, выкладываю мануальчик с картинками…
Итак, Архимедов винт.

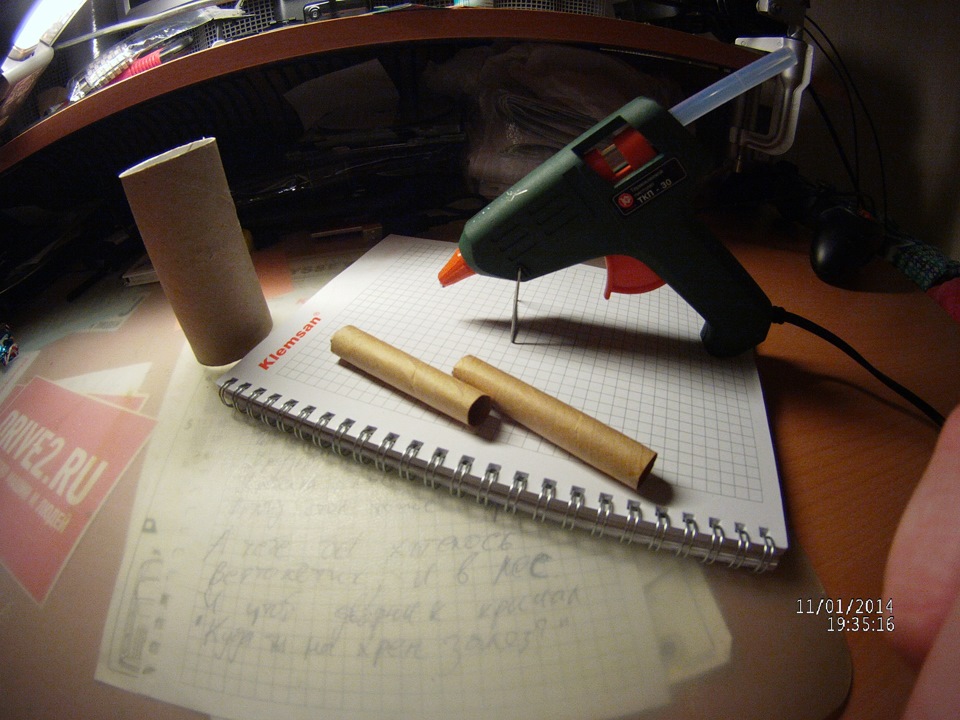

За основу взяты две картонные трубочки от советских елочных игрушек, потом я их соединил в одну, и трубка-бабина от туалетной бумаги =)

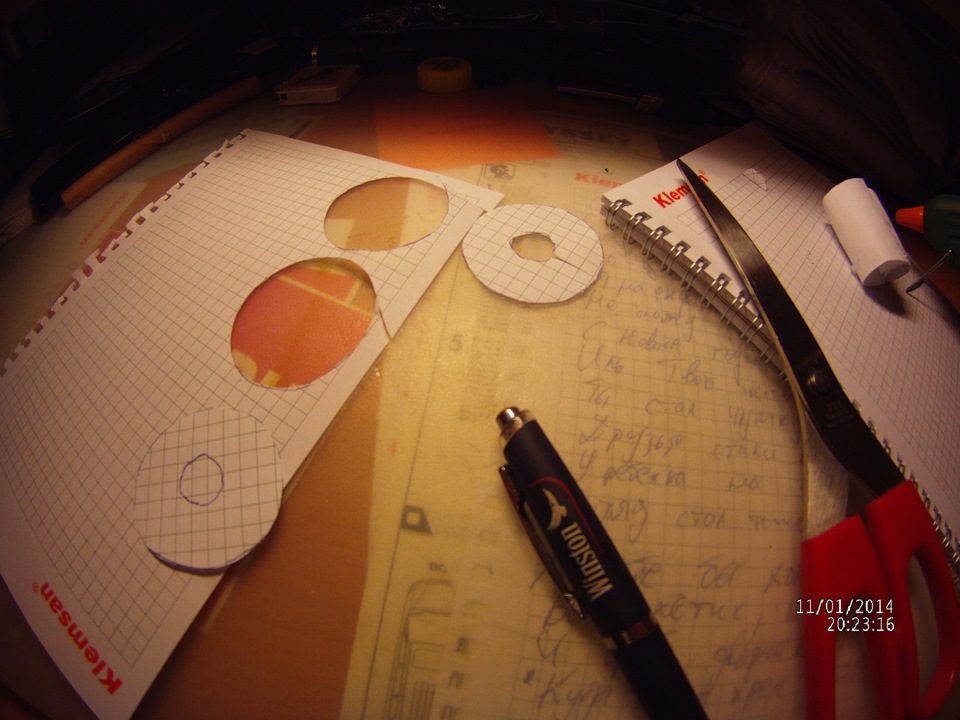

для проверки моей задумки я сначала вырезал из обычной бумаги пару кругов диаметром с туалетную бабину, и из центра вырезал окружности малым диаметром трубки-вала. разрез кольца четко по радиусу.
края разрезанных колец склеил, чтобы получилась спираль.
задумка верная.
Я конечно не очень далек от физики и математики (правда и не очень приближен к этим наукам), но думать и просчитывать эту поделку я категорически не хотел. я шел по наитию.

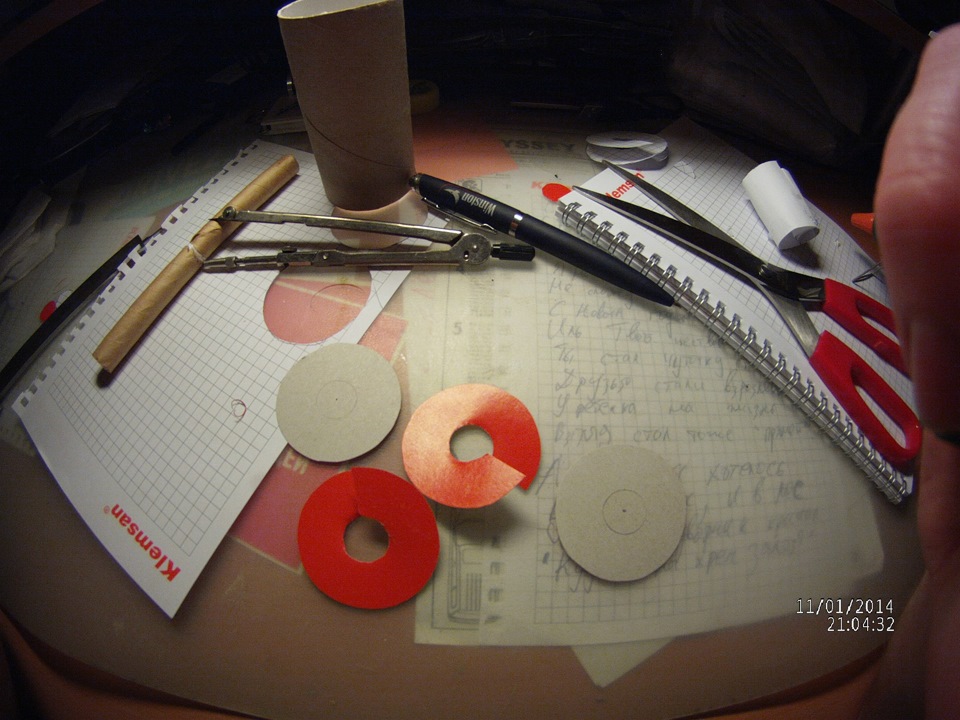

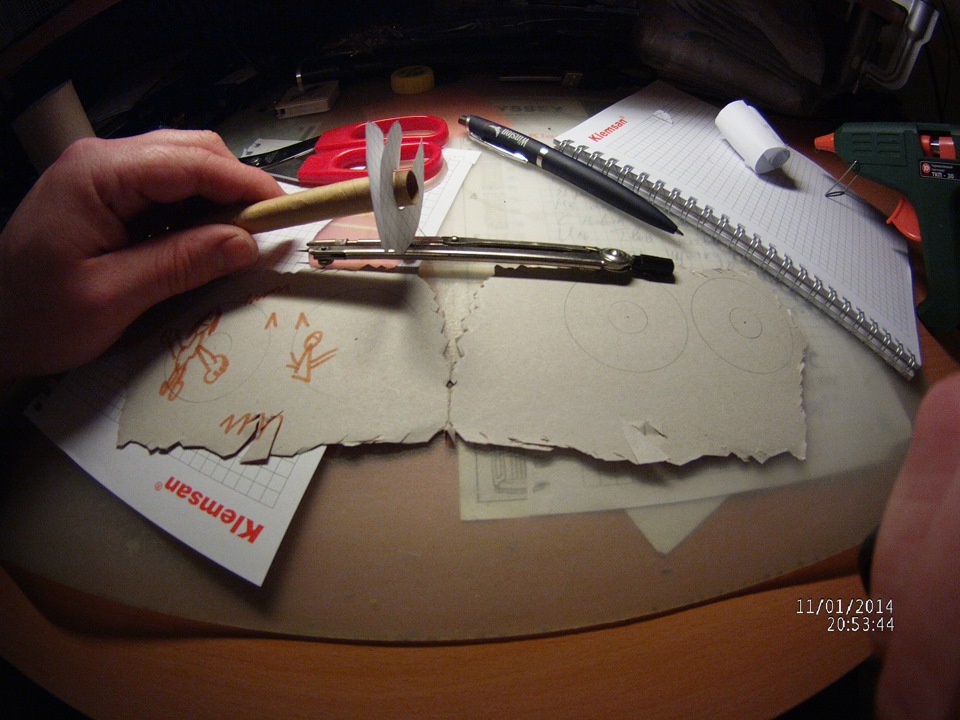

Дальше уже из картона, предоставленного сыном из своих учебных запасников, я вырезал такие же 4 кольца

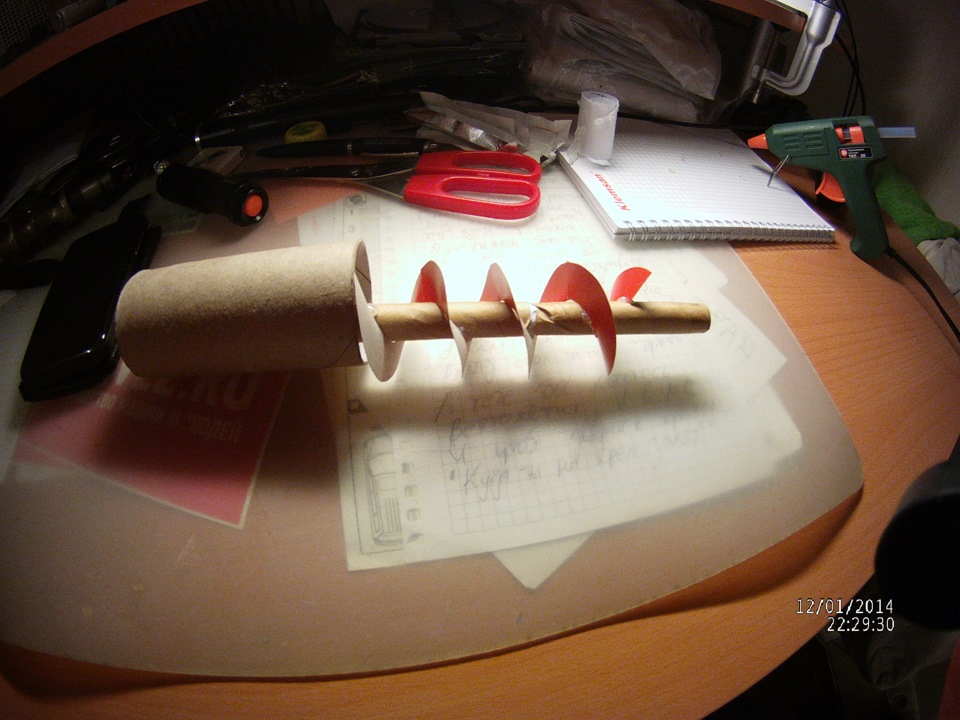

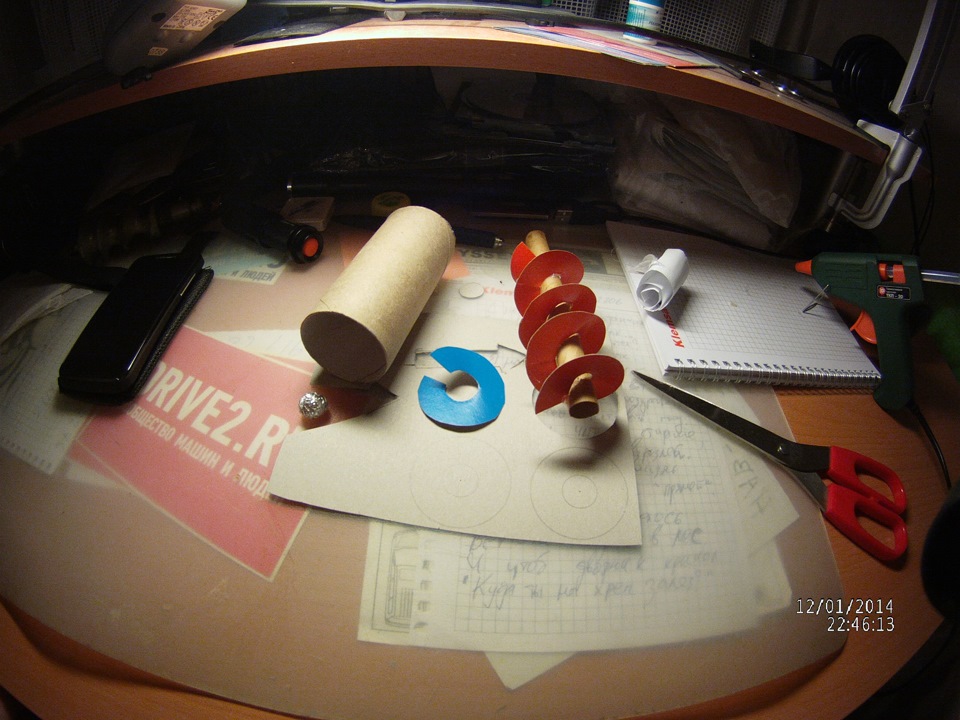

и склеил их в спираль. потом, с помощью термоклеевого пистолета, прикрепил спираль к трубке-валу

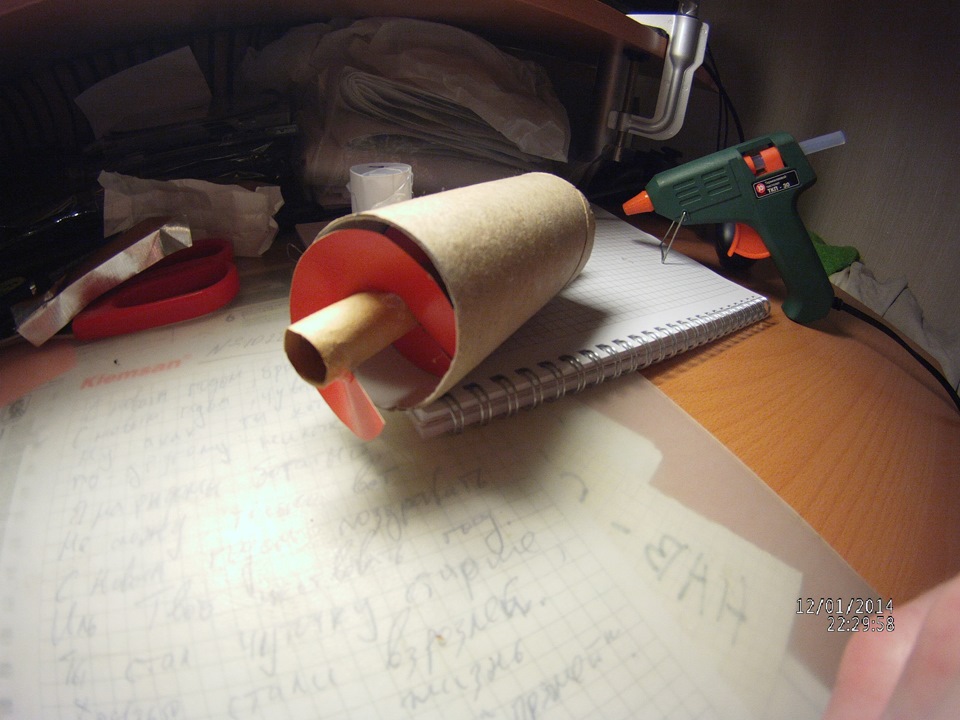

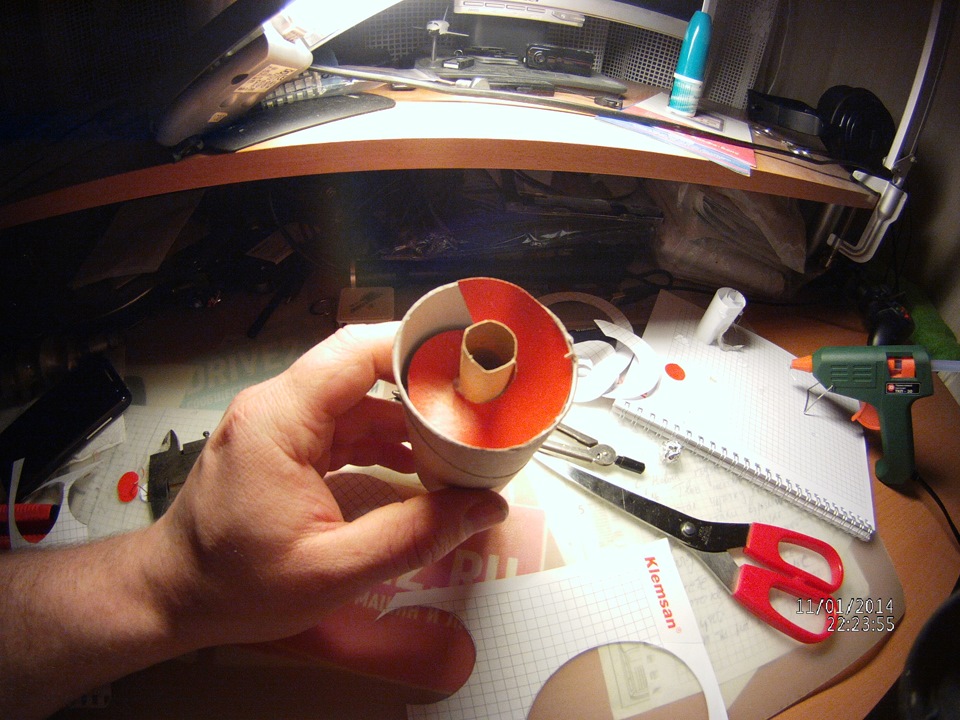

вставил это всё в корпус. и собственно вот мы имеем модель Архимедова винта

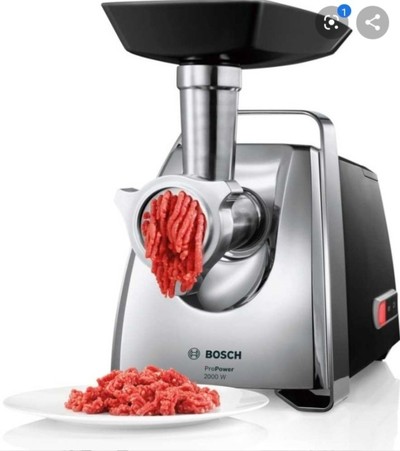

по сути мясорубка работает по этому принципу =))
еще одно колечко я вырезал, чтобы сын показал в классе, из чего оно сделано
ну и на память мы записали видео от имени докладчика =)) знакомтесь, вапся младший Илья Алексеевич =)))
Экономим на электронасосах: винт Архимеда для подъёма воды
Устройство, называемое винтом Архимеда, мало кто использует в быту, однако это удобный механизм, который вы можете сделать своими руками на даче. Два основных варианта использования винта – осушение ям или полив участков, но также он подходит для подкачивания воды из земли. Сегодня редакция Homius расскажет, что такое винт Архимеда и как его сделать своими руками.
Что такое винт Архимеда
Винт Архимеда – механизм, с помощью которого вы сможете переносить воду из глубин воды наверх, на садовый участок. Этот метод использовался в древности и применяется сегодня в некоторых отраслях, в том числе в сельскохозяйственной индустрии, а также в рыболовстве.
Основная зона применения – осушение территорий и транспортировка воды без затрат на электричество. Винт Архимеда используется не во всех случаях, но если на вашем участке очень трудно добывать воду, либо дача находится в зоне, расположенной слишком низко над уровнем моря, то установка винта может стать настоящим спасением.
Считается, что данный механизм был изобретен Архимедом в 250 году до нашей эры. Другое название этого устройства – Архимедов винт. Чаще всего Архимедов винт используется на даче при строительстве глубокого колодца. Колодцы воздвигаются на большой глубине для того, чтобы обеспечить поток чистой воды, а винт передвигает грунтовые воды ближе к поверхности. Архимедовы винты прекрасно справляются с разными мощностями потока, поэтому также используются в установках по обработке сточных вод.
Главное преимущество винта в том, что он хорошо работает в любых условиях, даже там, где обычный болтоход вязнет. Однако скорость движения винта по сравнению со скоростью закачивания воды насосом очень медленная, поэтому, чтобы получить результат, придётся подождать. Кроме того, не получится автоматически закачивать воду – нужно крутить ручку механизма.
Принцип работы устройства
Архимедов винт – простое устройство, которое состоит из двух основных деталей – трубы и самого винта. При помощи ветряного колеса, механического или работающего вручную, винт вращается и транспортирует жидкость по спирали. При этом важно, чтобы вся конструкция располагалась под наклоном к горизонту.
Вам необязательно обеспечивать полную водонепроницаемость контактной поверхности между трубой и винтом, поскольку большая часть воды зачёрпывается за один поворот. Вода, которая просачивается из верхней части винта, сразу же попадает в следующую секцию и дальше вниз. При этом сам винт может вращаться вместе с оболочкой.
Если приобрести готовый насос, он будет состоять из двух частей – ротора и статора. Чаще всего данное устройство отливается из стали высокого качества.
Собираем винт Архимеда
Вы можете купить готовый винт в магазине или заказать его с учётом нужного вам размера, или собрать изделие самостоятельно. Сделать это совсем не сложно, с такой задачей сможет справиться даже школьник.
Чтобы собрать винт, необходимо использовать:
Заранее приобретите бур в рыболовном магазине и только потом подбирайте трубу так, чтобы она подходила по размеру. Можно приобрести обычную сантехническую трубу длиной в 1 м. Лучше всего взять трубу с заглушками из пластика, но если такой модели нет в наличии, то заглушки вы сможете сделать самостоятельно из герметика.
Просверлите в трубе два осевых отверстия и вставьте шпильку, на которой закрепляется ручка, а затем закрепите ручку и проверьте, как она крутится. Должен возникнуть некоторый нажим, но при этом ручка не должна вращаться еле-еле, так, чтобы вам приходилось прилагать большую силу для получения воды.
ФОТО: static.360tv.ru Чтобы получить воду из колодца, вам нужно сначала покрутить рычаг самодельного насоса с винтом, а потом набрать очищенную воду в ведро
В качестве трубки для герметизации можно использовать простой поливочный шланг с диаметром в три четверти дюйма. Трубку закрепите с помощью стальных скоб. Соберите устройство таким образом, чтобы у него присутствовали две части – рабочая и направляющая. Вращая ручку, вы заставляете винт вращаться, за счёт чего в него поступает та вода, которая есть в земле, и поднимается наверх.
Колодец на даче с винтом Архимеда
Распространённый вариант использования винта Архимеда на даче – при строительстве колодца на участке для добычи воды. Вода поступает в механизм из нижних слоёв грунта. Если у вас есть проблемы с доступом к воде, вы можете построить небольшой колодец на основе винта Архимеда, это не займёт много времени и не потребует больших финансовых вложений.
ФОТО: polypipegroup.ru Подберите пластиковую трубу, подходящую по размеру, и проденьте внутрь винт. Прокрутите его несколько раз и убедитесь, что он двигается, но не болтается в трубе. Это важно для того, чтобы вода проходила по винту и не утекала по стенкам назад
Сначала нужно выбрать материал, из которого будет собран сам колодец:
Лучший вариант для дачи – русский колодец, он очень доступный, удобный и не требует больших вложений. Конструкция русского колодца включает в себя шахту глубиной не более 20 м и механизм для подъёма: замок, ворота и отмостку.
Особенности строительства колодца с винтом Архимеда:
Монтаж колодца лучше всего начинать либо в конце февраля, либо в августе, но не в весенний сезон. Учитывайте, что когда вы начнёте работу, её нужно будет довести до конца без перерывов. Если остановиться, можно допустить залипание колонны.
Важно понимать, что обустройство дачного колодца на основании использования винта Архимеда – технически сложный процесс, несмотря на то, что используется простое, примитивное оборудование. Если вы никогда не занимались строительством и не знаете, как собираются колодцы и из каких деталей они состоят, лучше доверьте работу профессионалу или работайте с помощником.
Несмотря на то, что сегодня в продаже есть различные насосы, которые быстро качают воду без присутствия человека, винты Архимеда продолжают использоваться некоторыми дачниками, поскольку это – лучший вариант для экономии на покупке и последующей установке дорогостоящего насоса.
Преимущества и недостатки
Если вы задумались о том, чтобы установить винт Архимеда на своем дачном участке, но не знаете, подойдёт ли эта конструкция или нет, изучите все плюсы и минусы.
ФОТО: conveyer-es.ru Для закачки воды выбирайте прочный металлический винт. Обычный, сделанный из пластика − для этих целей не подойдёт
Преимущества насоса, созданного Архимедом:
Главный минус насоса с винтом Архимеда в том, что данная конструкция не автоматизирована. Для того чтобы получить воду, вам нужно будет качать её самостоятельно, вращая ручку. Кроме того, всю полученную из земли воду придётся фильтровать и отделять от грязи.
В заключение
Винт Архимеда – не самое современное и удобное решение, но бюджетное и простое. Если вы не хотите тратить деньги на установку мощного автоматизированного насоса, то можете собрать конструкцию для подъёма воды своими руками из обычного винта и трубы.
Использовали ли вы когда-нибудь винт Архимеда? Как относитесь к установке этого устройства на дачном участке?
Архимедов винт: что это такое и как его построить в домашних условиях
В этом новом руководстве вы узнаете, что такое Винт архимеда, принцип его работы, чтобы знать, как он это делает, а также все необходимое для дешевого изготовления винта из материалов, которые вы легко найдете.
Что такое архимедов винт?
El Винт архимеда Это простая машина, состоящая из спиральной гравиметрической системы для подъема воды или других веществ с одного уровня на более высокий. Его название происходит от того, что он был изобретен в XNUMX веке до нашей эры Архимедом. Некоторые гипотезы предполагают, что этот тип системы использовался в Древнем Египте, следовательно, был бы раньше.
El дизайн Этот тип архимедова винта может быть разным, но в основном он состоит из винтовой поверхности, которая окружает цилиндр внутри трубы. Вращательное движение, достигаемое с помощью мельницы или двигателя, позволяет поднимать через него любой материал.
Таким образом, во время поворотжидкость, зерно, порошок или что-либо еще, что они транспортируют, будут проходить от секции к секции гребного винта, так что она достигнет того места, где она предназначена.
приложений
Раньше он использовался в основном для переместить плотину для снабжения людей или для ирригационных систем. Эффективный способ транспортировки воды из одного места в другое с помощью средств времени, будь то звери, ветряные мельницы, вода и т. Д.
Помимо ирригации в сельском хозяйстве, мало-помалу его начали использовать для другие цели. Например, для перемещения зерна или муки, а также других порошков или зерен на заводах, для выгрузки зерна из бункеров и силосов, в системах очистки сточных вод на очистных сооружениях и т. Д.
к ваши проекты, может быть хорошей заменой Водяной насос.
Как построить архимедов винт
Сделайте самодельный винт Архимеда это не сложная задача. Достаточно использовать пропеллер внутри трубы или использовать гибкую трубку, намотанную на винтовой вал. Все зависит от вас. На предыдущих изображениях у вас есть обе системы, чтобы получить представление.
Например, чтобы построить простую трубку с помощью метода гибкой трубки (что, возможно, проще всего сделать дома), вы должны использовать следующие материалы:
К собрать вместе наш ахиллесов винт, вам просто нужно выполнить следующие действия:
Могу я его купить?
При желании вы также можете купить его уже в готовом виде. Что-то, что сэкономит ваше время и гарантирует, что у вас есть один из этих Архимедовы винты готовы использовать для чего угодно или просто в образовательных целях для демонстрации в классе. Если вам нужен дешевый, который выполняет свою работу, вот этот пример от Amazon:
Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.
Полный путь к статье: Бесплатное оборудование » Образование » Архимедов винт: что это такое и как его построить в домашних условиях
Архимедов винт, микро ГЭС
Диаметр колеса 3.2 метра, уклон 1.83 метра.
В основе лежит, так называемый, Архимедов винт. Считается что он безопасен для рыбы, т.к. в случае чего рыба просто спуститься в кармане между витками спирали.
Аналогичная станция, но уже по мощнее (если верить табличке на 20 секунде мощность 222 кВт)
Все такие станции отличаются относительно малым перепадом высот.
Бывают миро ГЭС и с «классической» турбиной
Интересно как с этим дела обстоят в России?
Хватит воровать гравитацию Земли, она не бесконечная! Мы так скоро в космос улетим!
Ну у одной значит мощность 15 кВт. Не так и много. На 1 частный дом только. Дорогое конечно удовольствие. Да и зимой замёрзнет.
К счастью, в России их выкорчевали когда научились делать нормальные станции.
Пока не засветишься, делай что хочешь. А засветишься, к тебе рыбнадзор придет, лесники, электрики и все будут денежку тянуть.
PS вон к примеру чел обклеил дом панельками солнечными. Месяц к нему ходили службы, проверяли подключения, срывали пломбы, вызывали полицию, потом пришло постановление от администрации, что эстетический вид города крыша с панельками нарушает, пришлось снять. Печалька.
А смысл, только летом и будет работать
в России существует охранная зона водоёмов, попробуй чё ни будь построить на какой ни будь луже, тут же вломят и набегут всякие запрещальщики )
Баловство чистой воды
Ок, гугл, а если каскадом таких шнеков наставить за плотиной высотой с хорошую такую ГЭС на Енисее к примеру, там же не давление важно, а сам перепад высот. ну и водозабор сделать не по верхней кромке, а чутка ниже, чтоб не промерзало. Хотя думаю я не первый такой умный. Обслуживание. Эта вся ебола обмерзать всё равно будет. С тем же успехом походу выше по течению можно водяных колес напедалить, чтоб за счет течения лопасти вращали. А ниже уже каскад ГЭС тех, что сейчас используются.
В России это просто не окупится даже, или природа поломает, или д@лбоебы разберут. А так цена у эти турбин и ветряков космос.
в россии хрен ты лицензию на генерацию получишь, даже если электоэнергию не будешь продавать.
Занимательно, спасибо за пост
Ну сама возможность хоть какой-то энергонезависимости уже радует, понятно, что это всё нужно обслуживать, но хоть не оплачивать Чубайсу или какому-нибудь пидорюге Майбах. Эх, мечты.
В Европе любят, ставят много, но они часто ограниченны в потенциале рек, небольшой расход пытаются использовать рациональнее. Да и возможности делать водохранилища у них тоже ограничены.
В России всё сами, всё сами.
Ну к чему дела в России, ну чё ты начинаешь
В России оно нах не надо никому.
Волжская ГЭС — крупнейшая гидроэлектростанция Европы
Волжская гидроэлектростанция сегодня — крупнейшая в европейской части России, а в 1960-е годы, после запуска в эксплуатацию, была крупнейшей в мире, причем не только среди гидроэлектростанций, но и среди электростанций вообще. Её установленная мощность составляет 2671 МВт. ГЭС расположена в северной части Волгограда и входит в Волжско-Камский каскад ГЭС, являясь его нижней ступенью. Волжская ГЭС играет важную роль в обеспечении надёжности работы Единой энергосистемы России, а также обеспечивает крупнотоннажное судоходство, водоснабжение, орошение засушливых земель. Станция является филиалом крупнейшей гидрогенерирующей компании России ПАО «РусГидро».
ГЭС была воздвигнута в рекордно короткие сроки: советским инженерам и строителям потребовалось всего 6 лет, чтобы запустить первый гидроагрегат тогда еще Сталинградской ГЭС, а окончательно строительство было завершено в 1961 году. Сразу после запуска это была крупнейшая гидроэлектростанция в мире. Ввод в эксплуатацию Волжской ГЭС сыграл решающую роль в энергоснабжении Нижнего Поволжья и Донбасса и объединил между собой крупные энергосистемы Центра, Поволжья, Юга.
Гидроэлектростанция стала «визитной карточкой» Советского Союза. Ею гордилась вся страна наравне с освоением высоких технологий, первыми в мире атомными электростанциями, первым полетом человека в космос. Посмотреть на Волжскую ГЭС приезжали представители из всех стран мира: президент Франции Шарль де Голль, президент Египта Гамаль Абдель Насера, президент Демократической Республики Вьетнам Хо Ши Мин, президент Югославии Иосип Броз Тито, вождь кубинского революционного движения Фидель Кастро, герой Кубинской революции Че Гевара и многие другие.
Сегодня ГЭС является одним их основных звеньев единой энергетической системы европейской части России, выработанная электроэнергия обеспечивает энергией и светом центральные и южные районы России.
LiveInternetLiveInternet
—Рубрики
—Музыка
—Поиск по дневнику
—Подписка по e-mail
—Интересы
—Постоянные читатели
—Сообщества
—Трансляции
—Статистика
Винт Архимеда
Винт Архимеда. Простой проверенный способ подъема воды без электронасоса (Полив участков и осушение ям)
Добрый день, уважаемые гости и подписчики канала «Строю для себя»!
В данной статье хотел бы описать эффективный способ переноса воды из низких участков к вышележащим. Этот метод использовался не только в древности, но и по сей день применяется по всему миру для осушения территорий и транспортировки воды без использования электроэнергии.
Изобретение данного механизма приписывают Архимеду приблизительно в 250 г. до н.э. и сейчас конструкция носит название Архимедов винт или винт Архимеда.
Механизм его работы показывает анимация ниже:
Изобретение состоит из трубы, внутри которой располагается винт. Винт, вращаясь вокруг своей оси с помощью ветряного колеса, водяного колеса или вручную, транспортирует жидкость по спирали в верхнюю точку, при этом вся конструкция должна находиться под наклоном к горизонту.
Таким образом, в древности подавали воду в оросительные каналы, осушали болота и ямы со сточными водами, так как конструкция совершенно не требовательна к составу жидкости.
На сегодняшний день, чаще всего подобные механизмы встречаются в рыбопитомниках, так как позволяют переносить водных обитателей, не нанося им травм. Так же, распространено их применение в Голландии для осушения возделываемых участков побережья, находящихся ниже уровня моря.
Архимедов винт до сих пор используется в обычной мясорубке, транспортируя мясо к измельчителю.
В наши же дни, за счет сложности исполнения, «самоделкины» подвергли данное изобретение изменениям в сторону простоты, но механизм остался тот же. По сути, эта машина выглядит как аналог шнековых насосов, но в различных вариантах исполнения.
Винт не обязательно должен работать внутри неподвижной трубы, труба так же может вращаться с закрепленным к ней винтом. Более того, это не обязательно должен быть винт, а вполне подходит любая полая трубка, закрепленная к валу по спирали, главное, чтобы соблюдался уклон к поверхности воды.
Несколько фото ниже:
Для захвата большего объема жидкости в каждый проворот механизма, в качестве гибкой трубы может применяться гофротруба диаметром 50 и даже 110 мм.
Считаю, что это отличный вариант для организации полива участков, находящихся на берегу рек, т.к. вал может приводиться в движение от обычного водяного колеса, закрепленного по направлению течения водоема.
На этом всё, спасибо за внимание! Надеюсь, что Вам понравилось.
