Свет в салоне, в дверях, под зеркалами и т.д. (ч.1)
От избытка свободного времени решил заколхозить обновить подсветку салона, а точнее сменить тусклый еле-еле светящий желтый на яркий белый свет. Конечно же менять надо все на LED’ы…

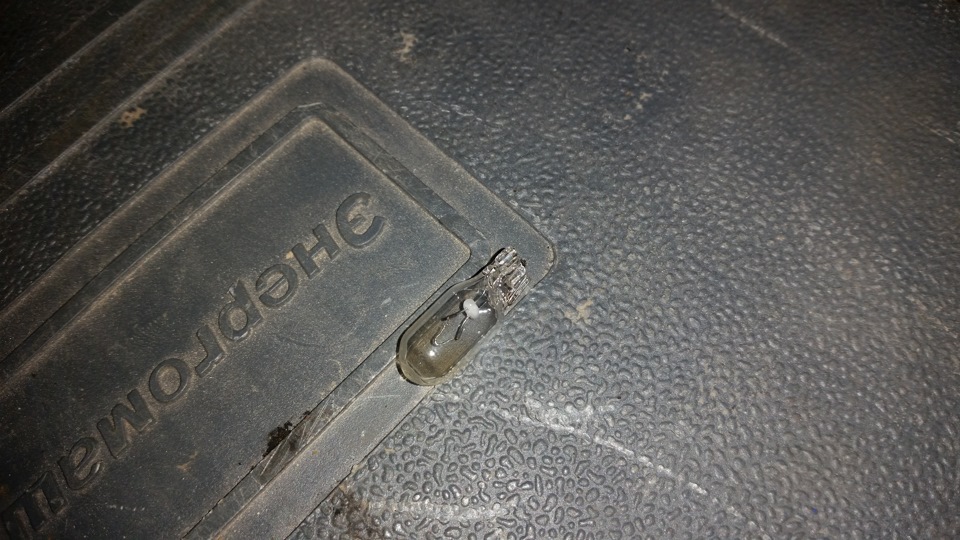

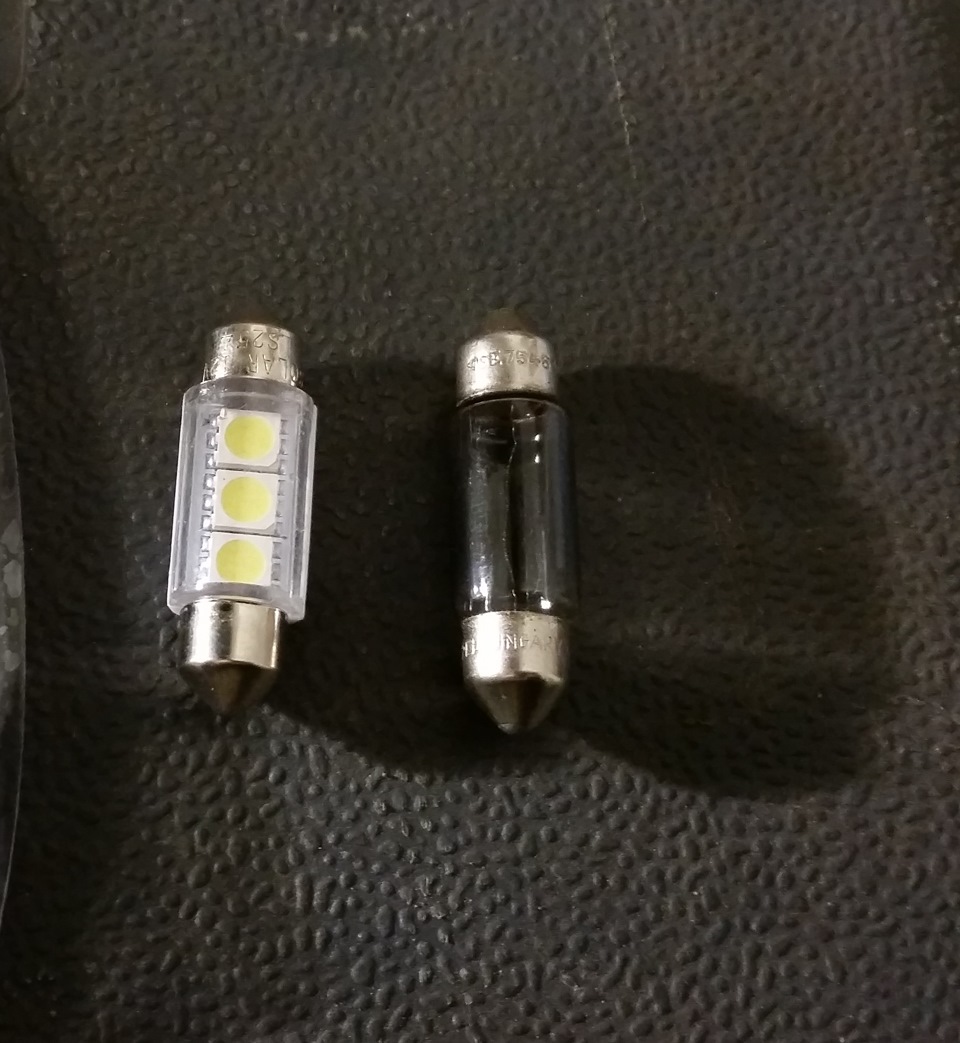

Итак, для начала занялся подсветкой ног: отковырял обычным ножом плафончики, достал все лампы и увидел эти угольки((

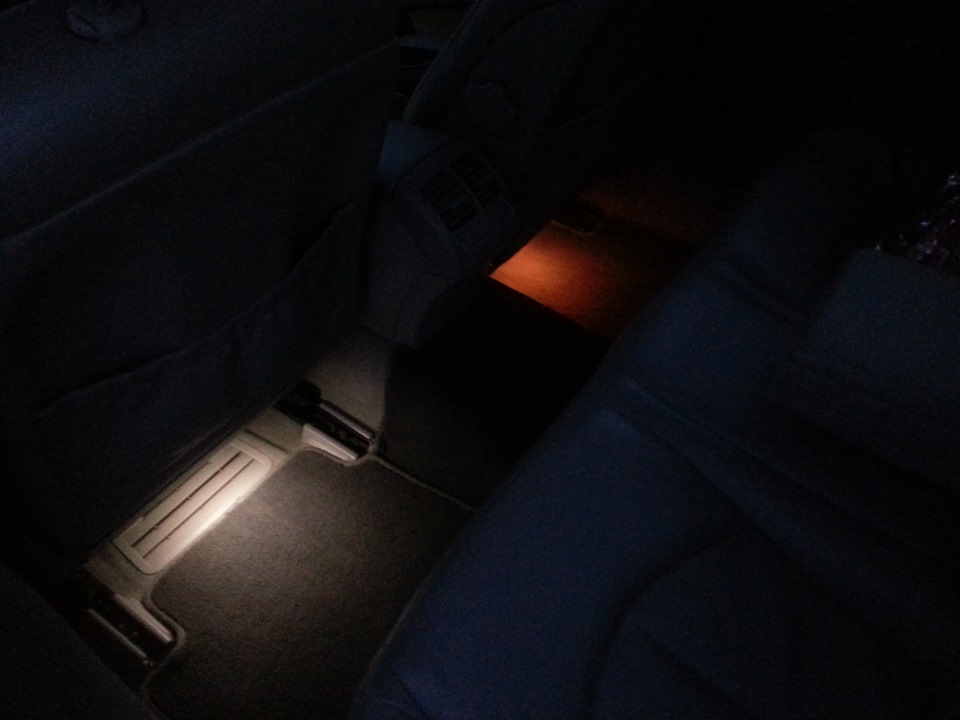

Соответственно освещение было уже не то…

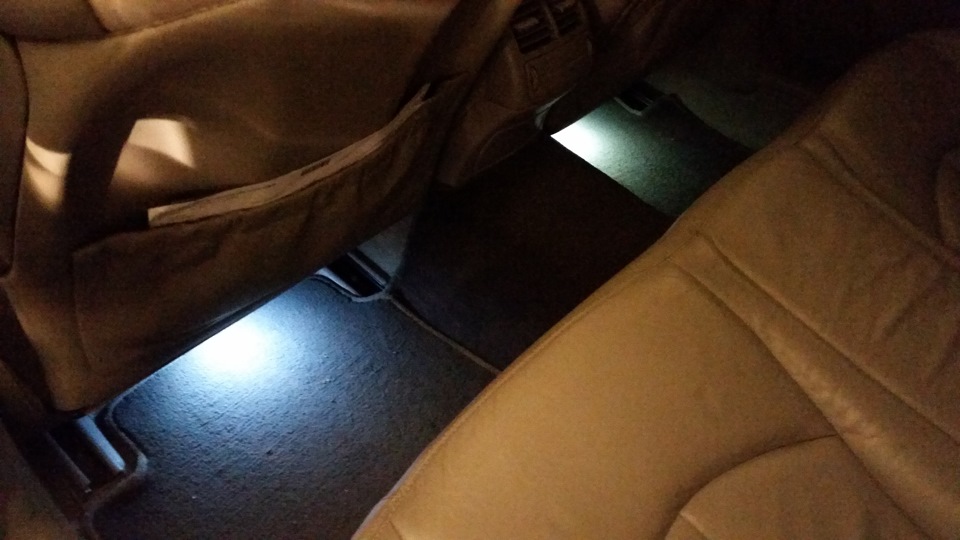

Поехал в магазин, скупил там всяких ламп и давай експерементировать… В итоге разница «на лицо»

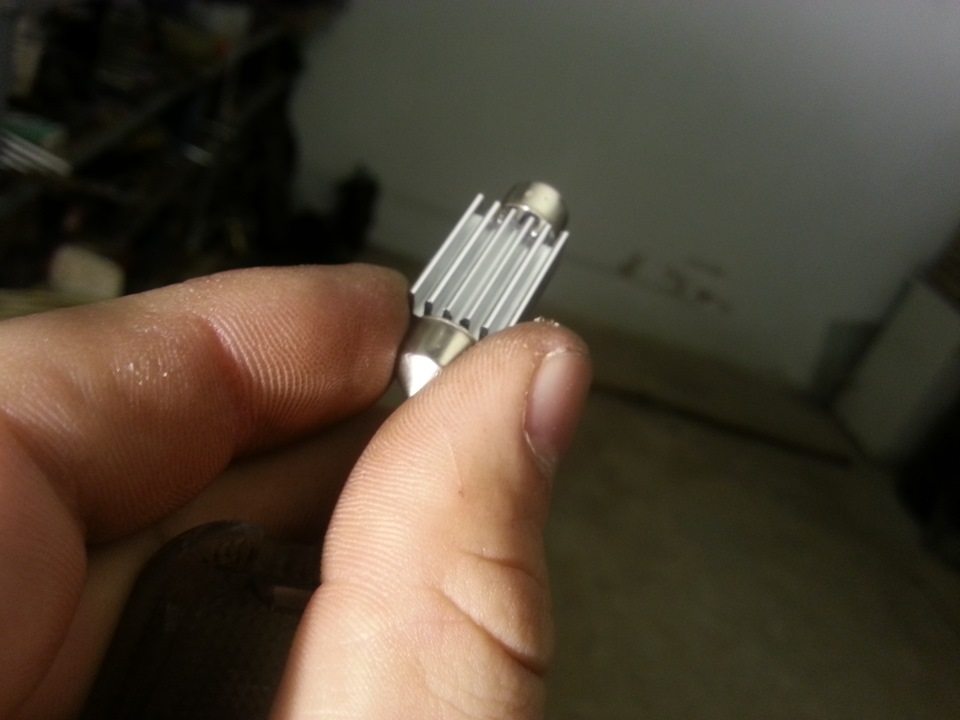

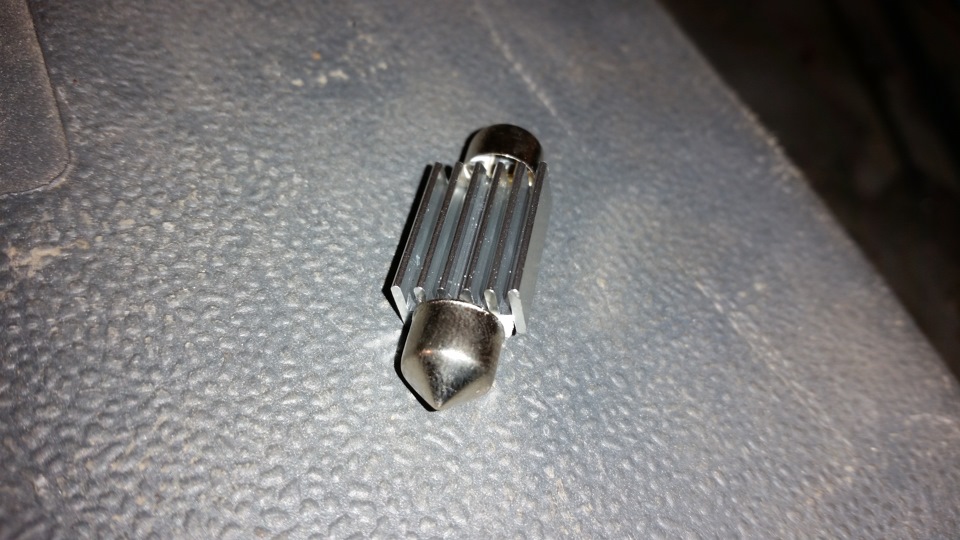

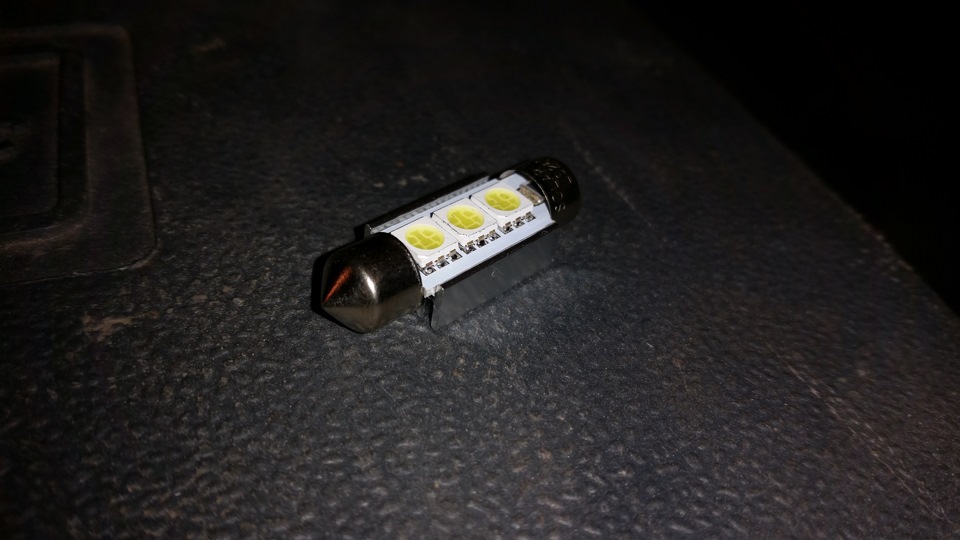

Итак, в подсветку ног ушло 3 обычных LED лампы (а можно было и попроще — 4-ри с обманками, но мне их не хватило)
И 4-я LED-лампа (без разницы, кому под ноги её установить) должна быть с обманкой (с сопротивлением или еще как её называют… я не электрик!) Зачем? Затем, что если без обманки — начнётся дискотека прям у Вашых ног…
С подсветкой ног вроде бы всё!

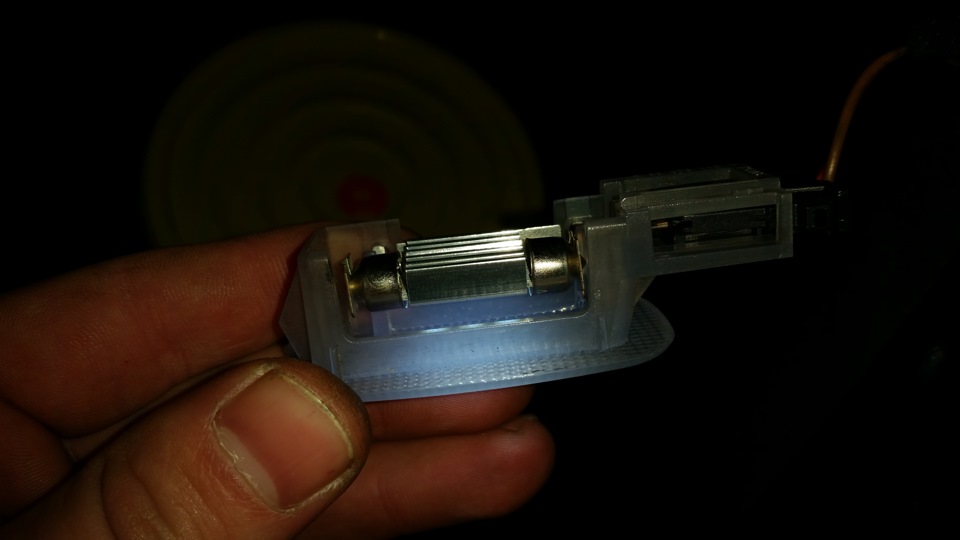

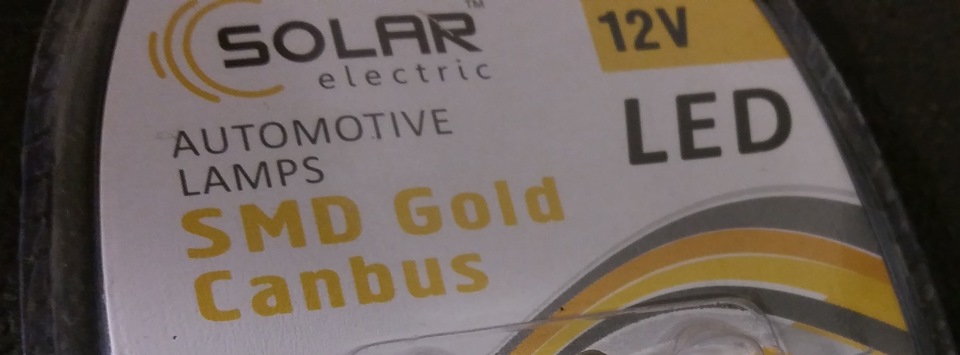

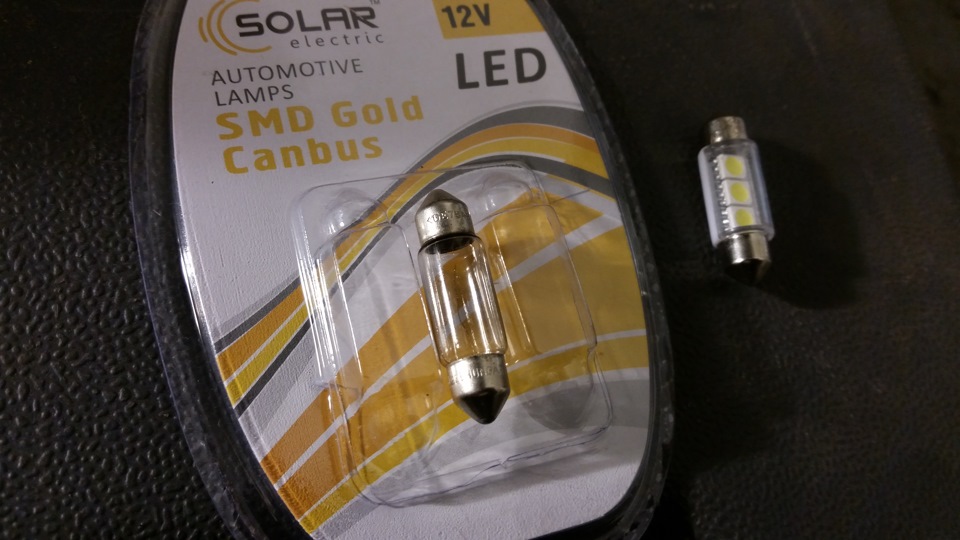

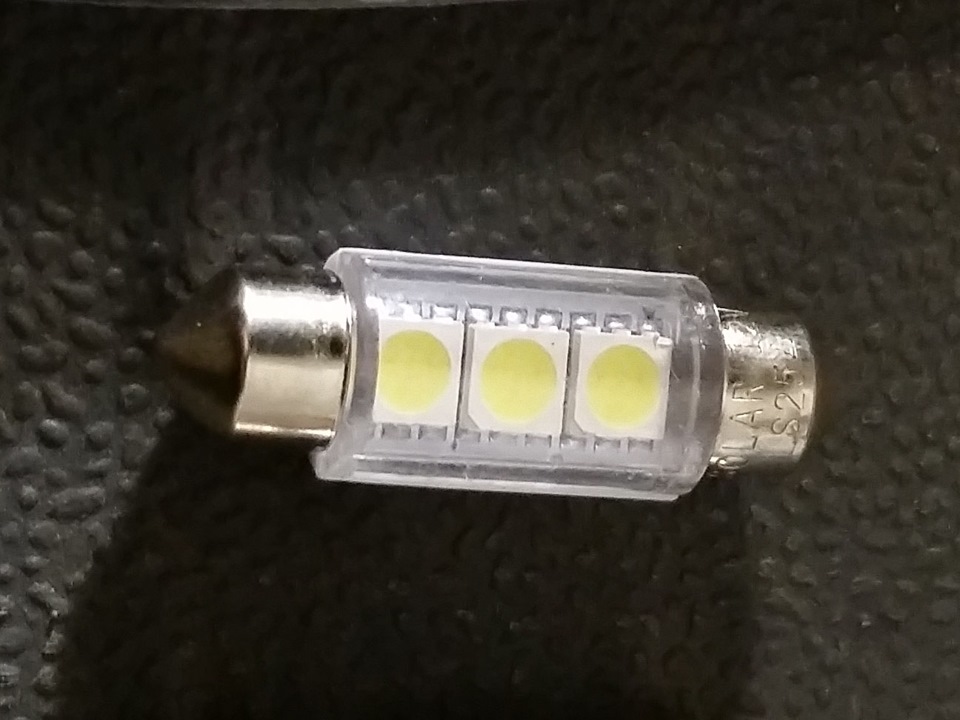

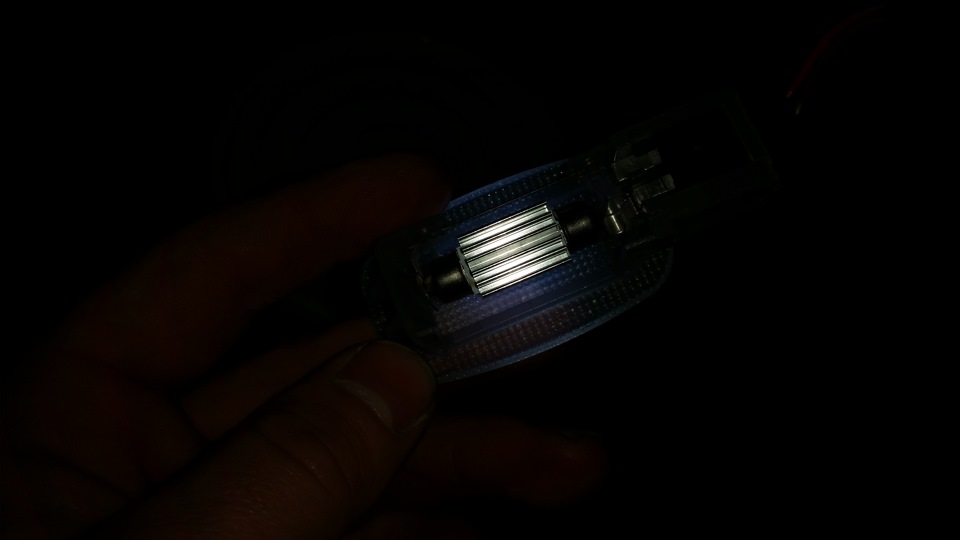

Далее руки пошли к багажнику: тут уже обычные LED’ы не прошли… Только с обманками (на упаковке надпись была CANBUS)
Итакс достаём боковые фонарики
Вытягиваем старые лампочки, ставим новые (если надо — сжимаем посадочные усики)

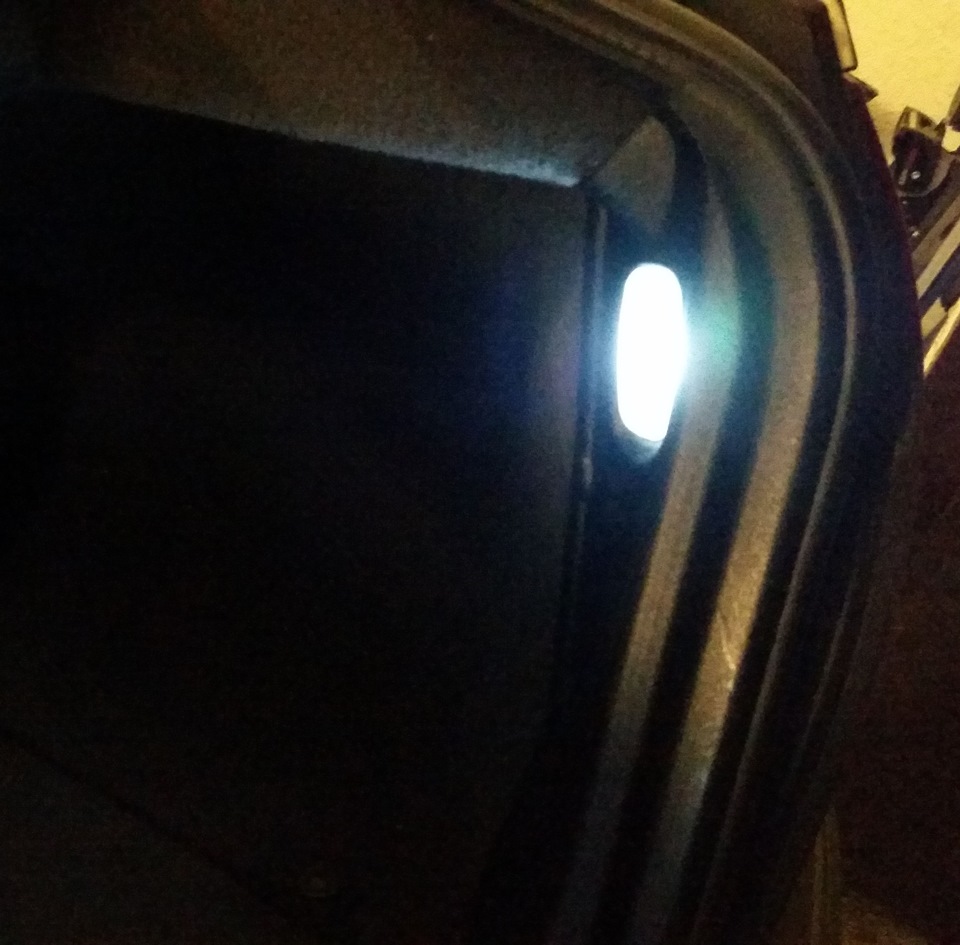

Получилось как-то так
Далее — подсветка в дверях: стёкла (под которыми находятся лампы) идут с усиками — они очень хрупкие (на одном стекле я уже сломал усики); снимать так же, как и в багажнике, но акуратно! Вставлять LED-лампы только с обманками, иначе будут ПОСТОЯННО МОРГАТЬ (даже при закрытых дверях)!

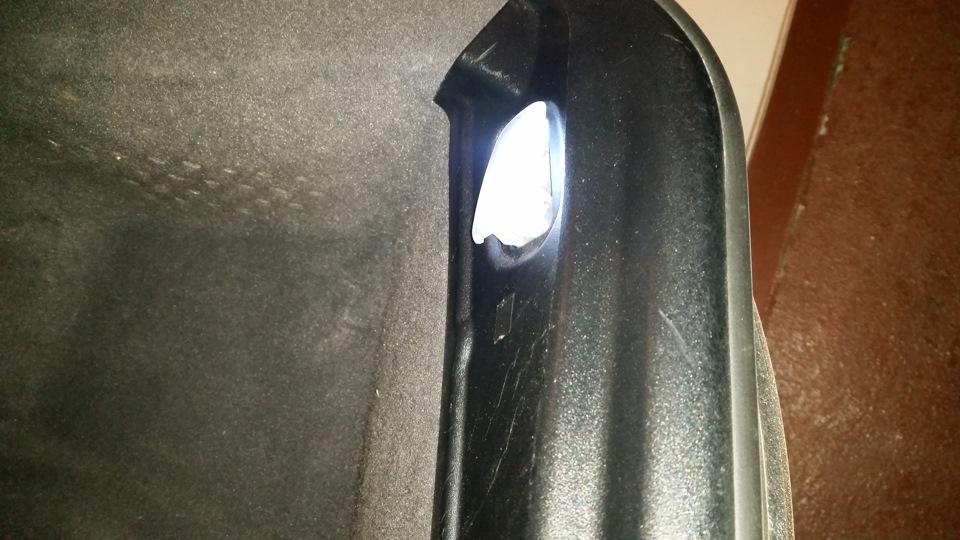

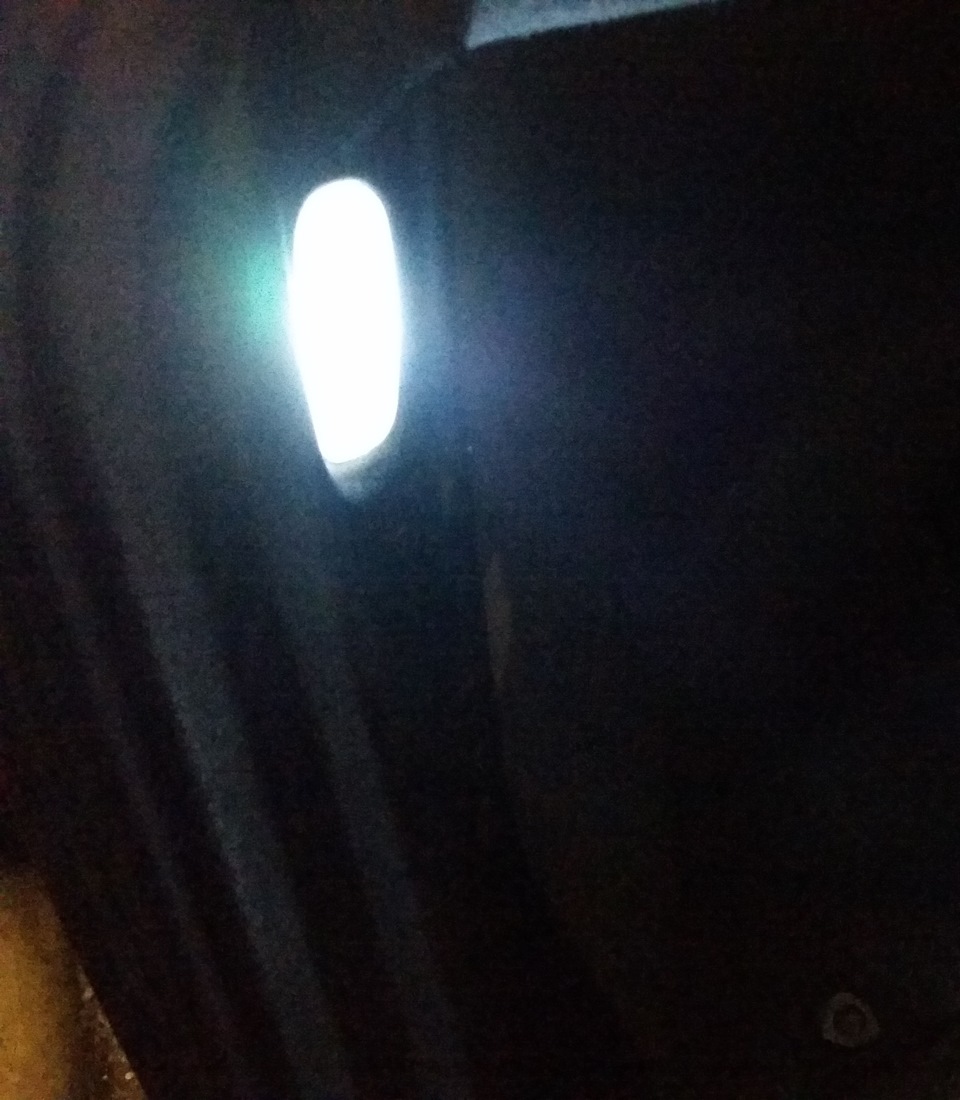

Выглядит подсветка с двери уже иначе

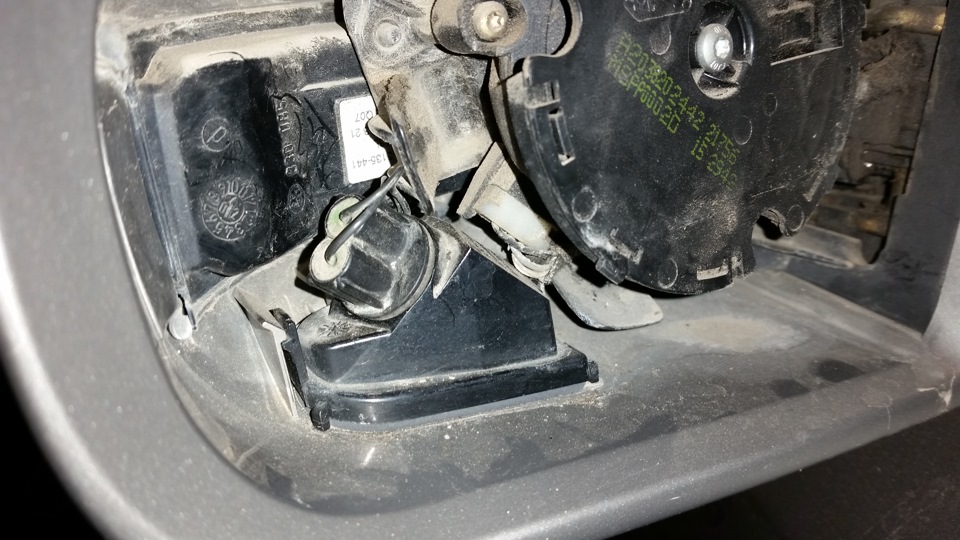

Подсветка из зеркал: демонтируем стекляшки и видим вот такое

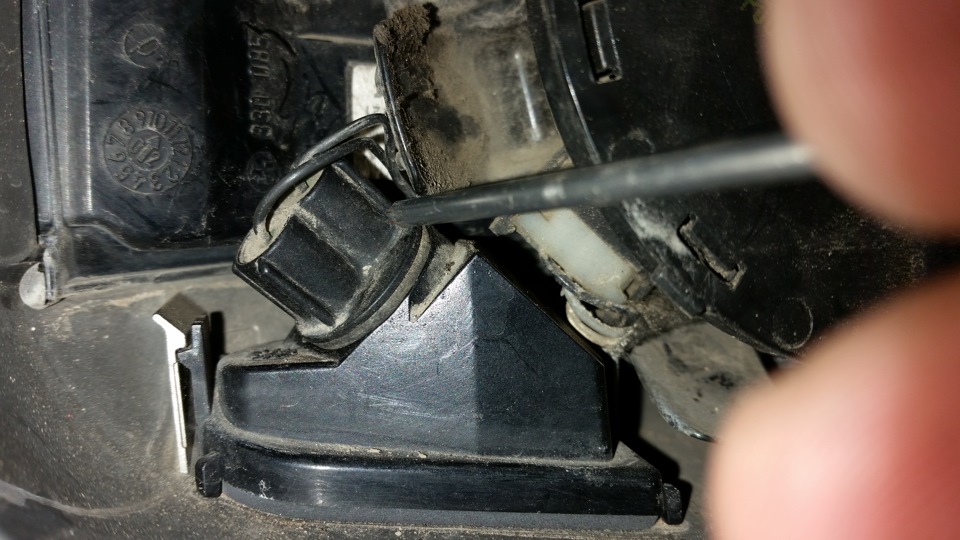

Так, как пальцами мне было не удобно открутить цоколь с уплотнителем, я взял то, что было под рукой
Цоколь повернулся на 90 град. и можно было достать лампочку
тоже с обманкой (без обманки в корпусе зеркала мигать будет)… Со вторым зеркалом аналогично!

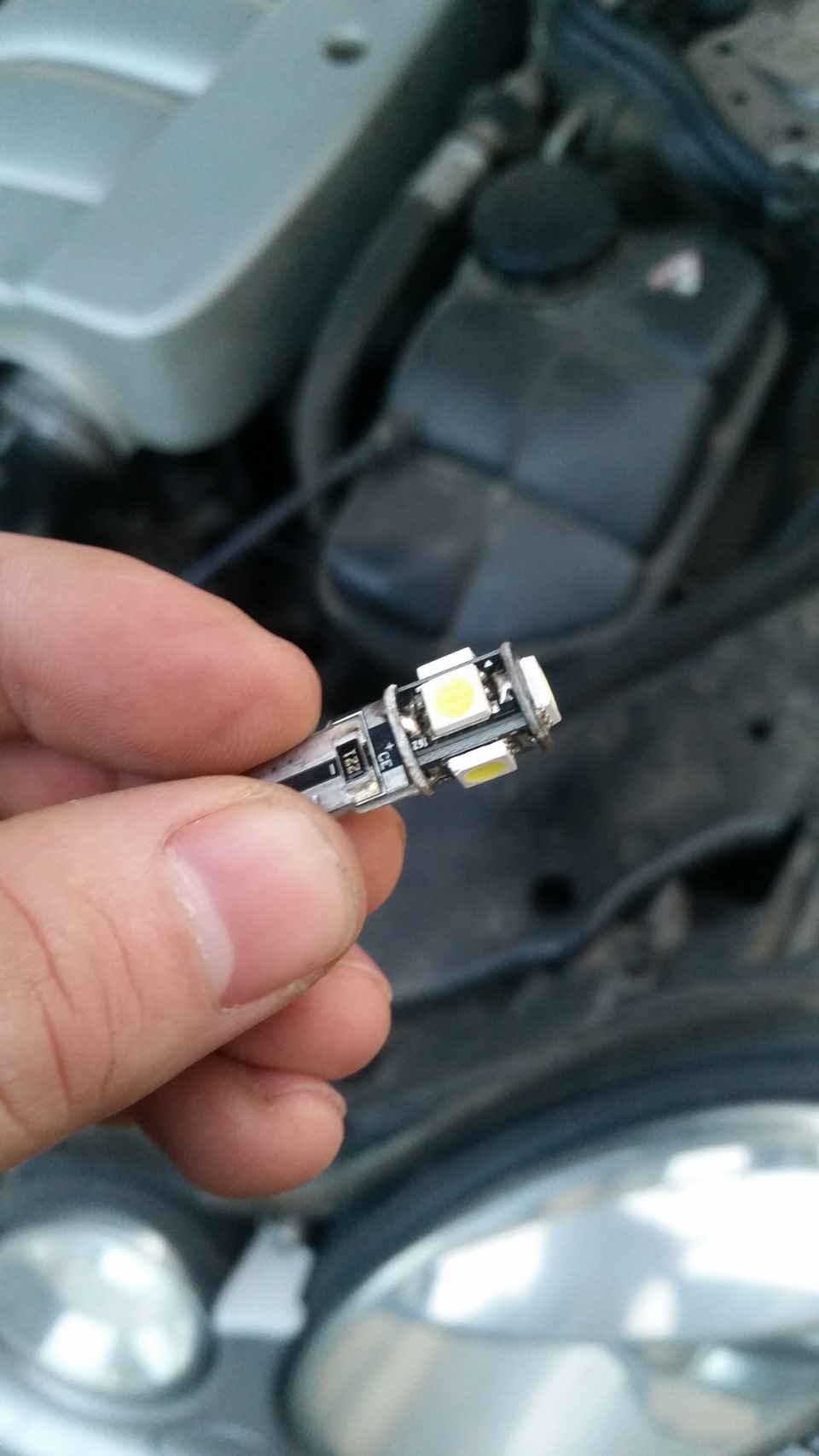

Передние габаритные огни: очень много ламп перебрал для передних габаритов и всё-таки нашол те, с которыми подружился Б/К косоглазого)
Осталось сделать: сменить лампы в переднем плафоне, в заднем плафоне, в внутрисалонном зеркале (2 шт, легко добраться) и лампу в кришке багажника!
ИТОГО ЛАМП ПОНАДОБИЛОСЬ:
Салон: 3 шт. без обманок и 4-я с обманкой (Можна сразу 4-ри лампы с обманками)!
Багажник: 2 лампы с обманками
Двери: 4 лампы с обманками
Зеркала внешние: 2 лампы с обманками (последние фото)
Габаритные огни: 2 лампы с обманками (последние фото)
И САМОЕ ГЛАВНОЕ: ЕСЛИ ЛАМПА НЕ СВЕТИТ — РАЗВЕРНИТЕ ЕЁ ДРУГОЙ СТОРОНОЙ!
У LED-ламп есть ПОЛЯРНОСТЬ! Я не електрик и мне никто об такой мелочи не сказал — ушло куча времени пол кило нервов (так как еще и без обманок лампочки были — так вообще дурдом был)=-))
В следующей части будут уже нормальные качественные фото с цыфровика и продолжение…
Подсветка салона светодиодной лентой
Утро, солнышко, прекрасно) Заварил чай, включил капм, открыл браузер, кликнул закладку drive2.ru. В ленте моего подписчика DavidKhachiyan была заинтересовавшая меня переделка: подсветка ног пассажиров.
DavidKhachiyan любезно ответил на все мои вопросы на тему «как это сделать?» разобравшись во всём приступил к работам…
ИМХО: (моё мнение)
-Визит на СТО дороговато,
-СДЕЛАЙ САМ будит пи…дато)
Понадобилось:
-паяльник б****
-припой
-5 метров ахуительного провода
-2 метра белой ленты (сзади две по 30 см. спереди и в багажнике по 40 см ленты)
-кусачки
-отвертка
-термоусадка (радпласт)
-изолента
-(3-5) часов времени
-2 л. пива
Цена вопросика примерно 100 грн.
Почему белая лента? Долго думал какой цвет выбрать. Синий, красный… — тяжеловато смотрится и немножко колхозно. Так как кузов авто черного цвета посчитал что ярко-белый самый раз! (самое главное провести грамотно проводку, а ленты менять не проблема)
Как делать?
1) Берём в руки ленту и режим на куски две по 30 см. три по 40 см. (в багажник можно и метр)

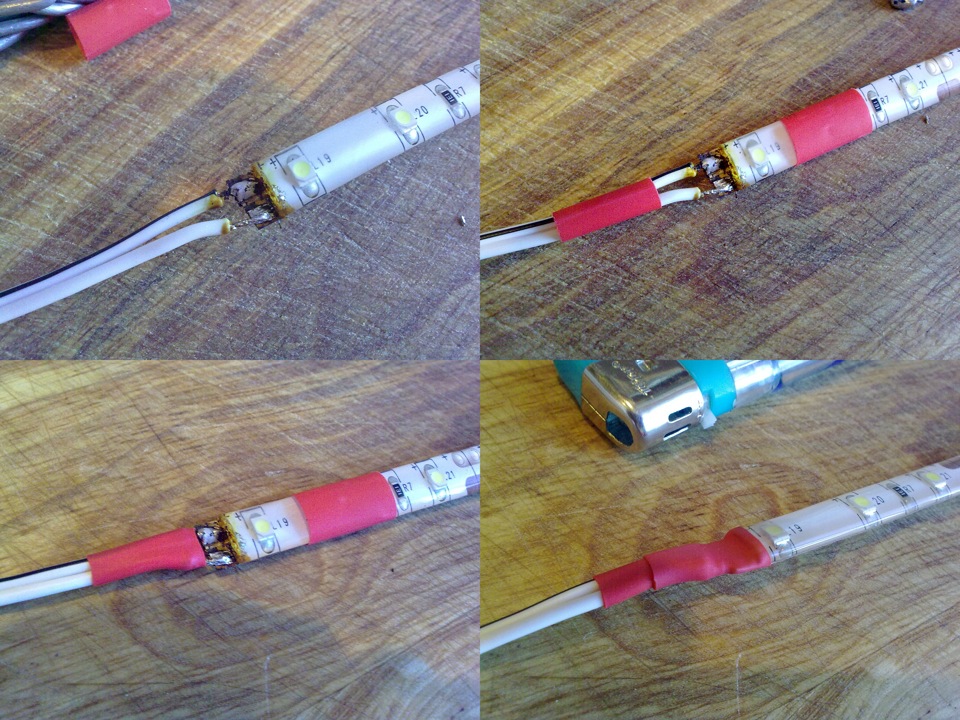

2) Подготавливаем концы проводов с припоем и аккуратно припаиваем и обжимаем термоусадкой

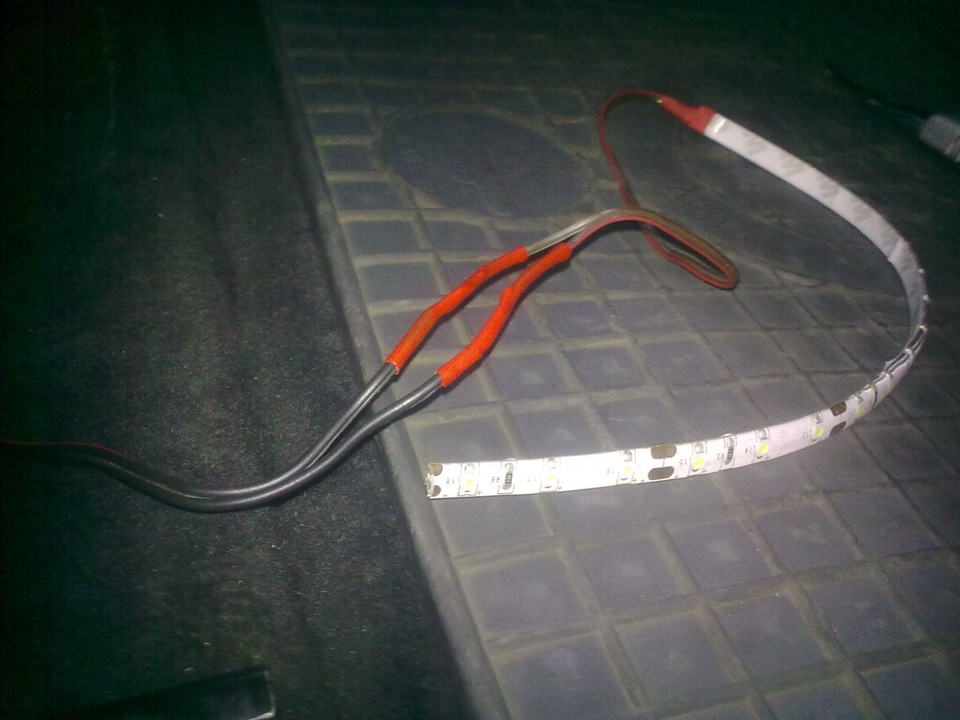

3) Припаяв маленькие проводки см по 20 к ленте приступаем к разборке для прокладывания проводки.
Самое главное найти источник питания. По совету DavidKhachiyan я подключил к магистрали заднего плафона. Прелесть в том, что у него есть отдельная кнопка, позволяющая на ходу включать и выключать свет не мешая водителю.

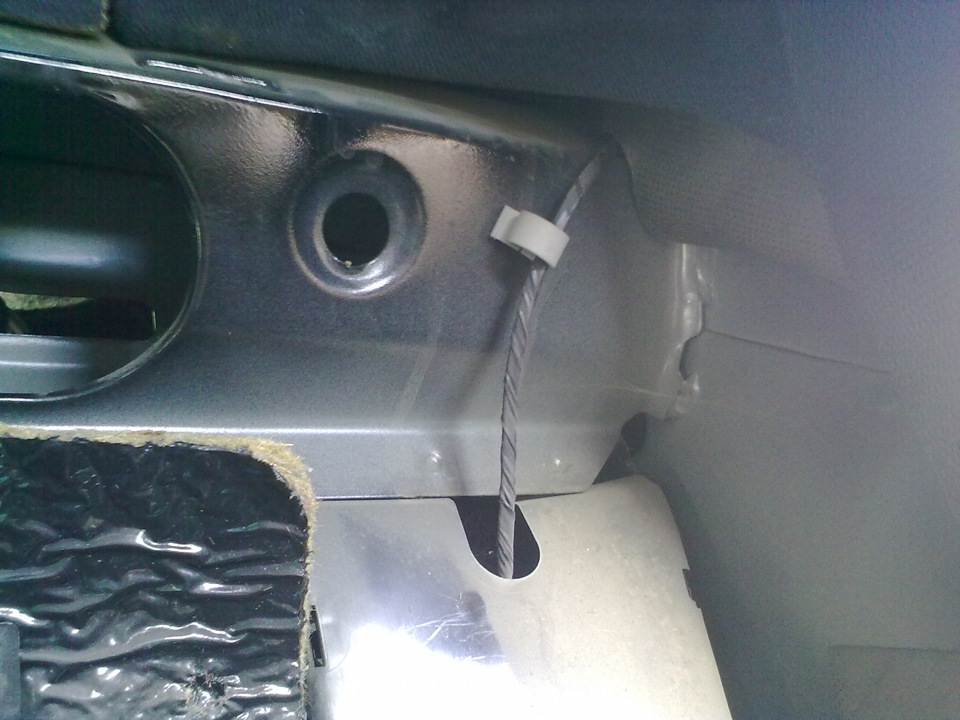

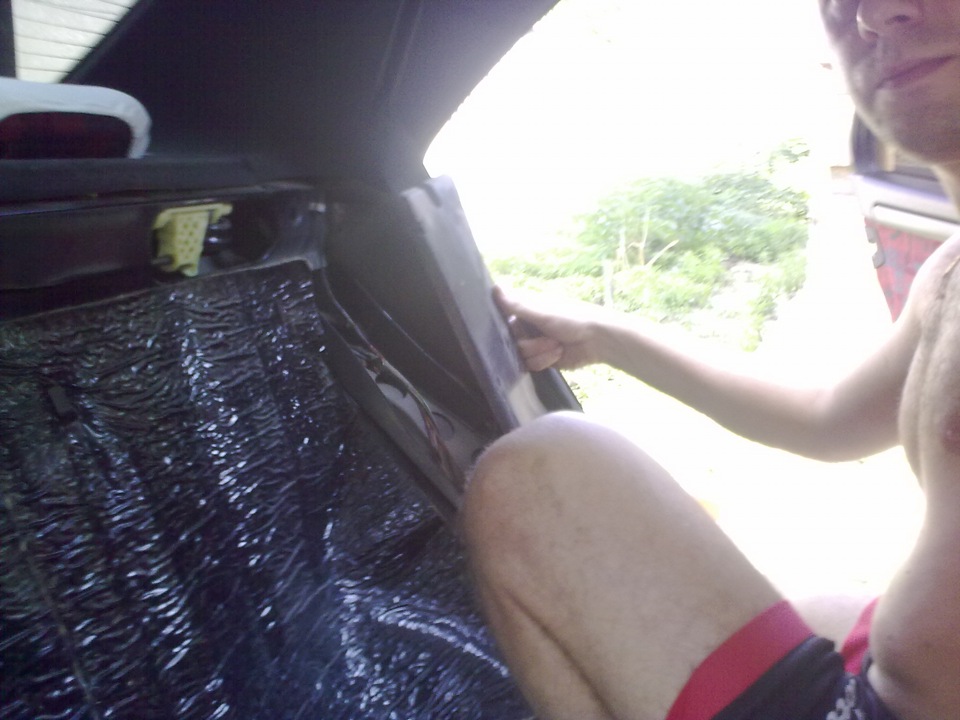

ВНИМАНИЕ! провод заднего плафона находится здесь

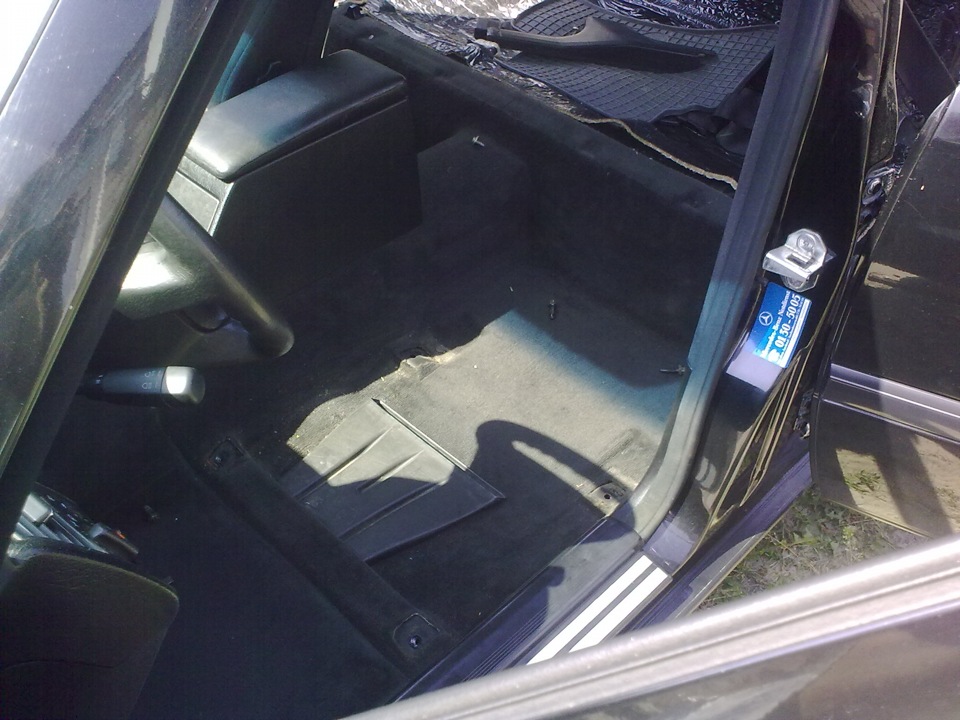

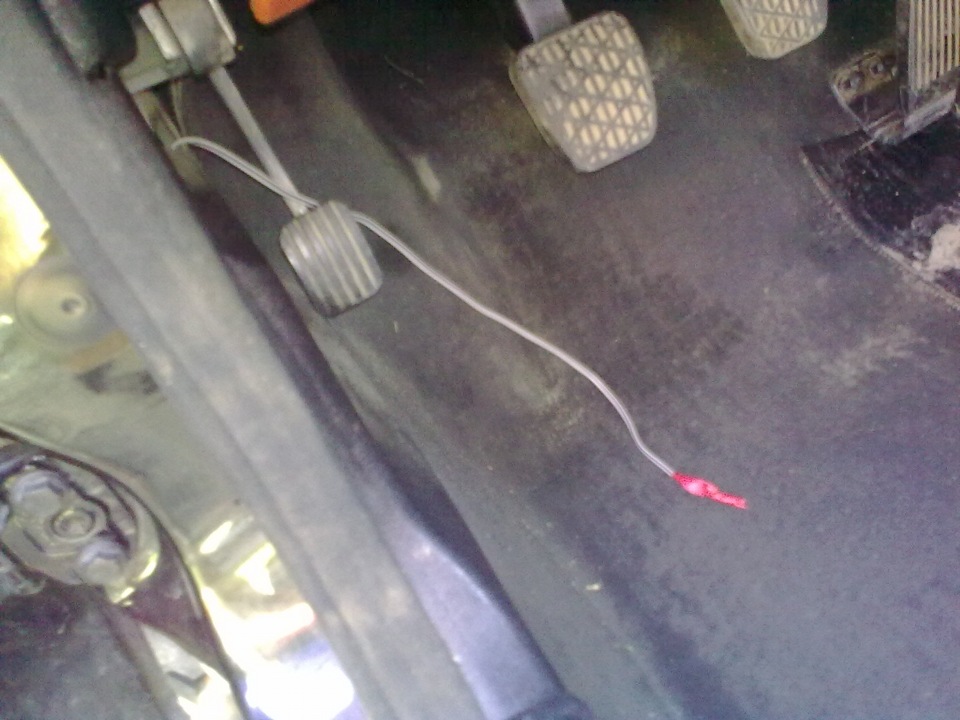

4) Провод прокладываем под порожком до переда с двух сторон.

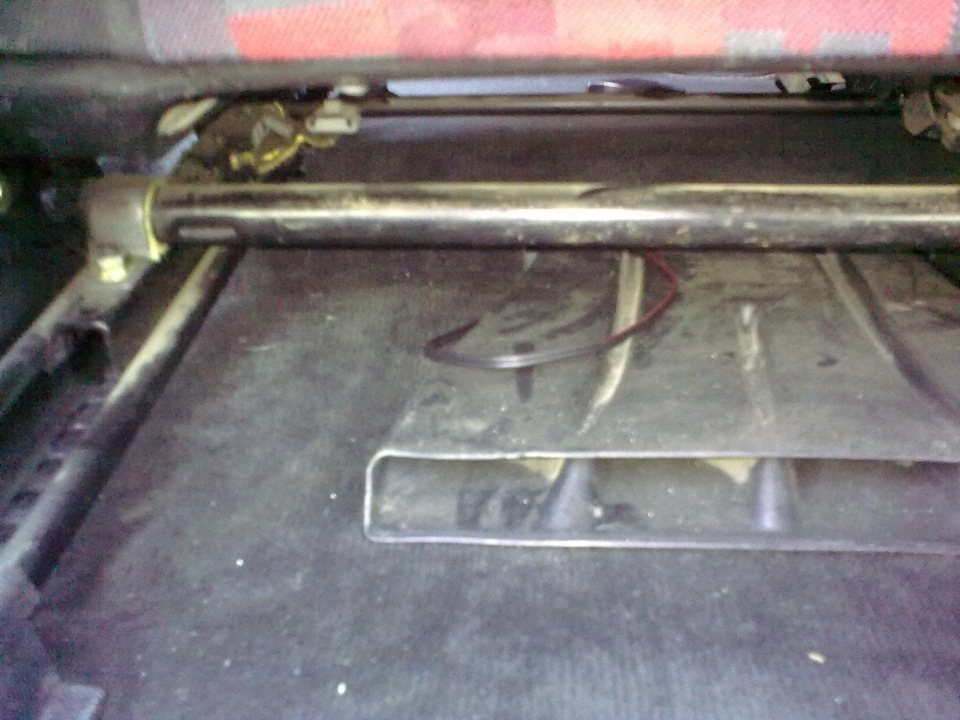

к той же магистрали по средине подсоединяем параллельно ещё провод, для освящения пассажиров сзади
Окончательный вариант! мне нравится)))

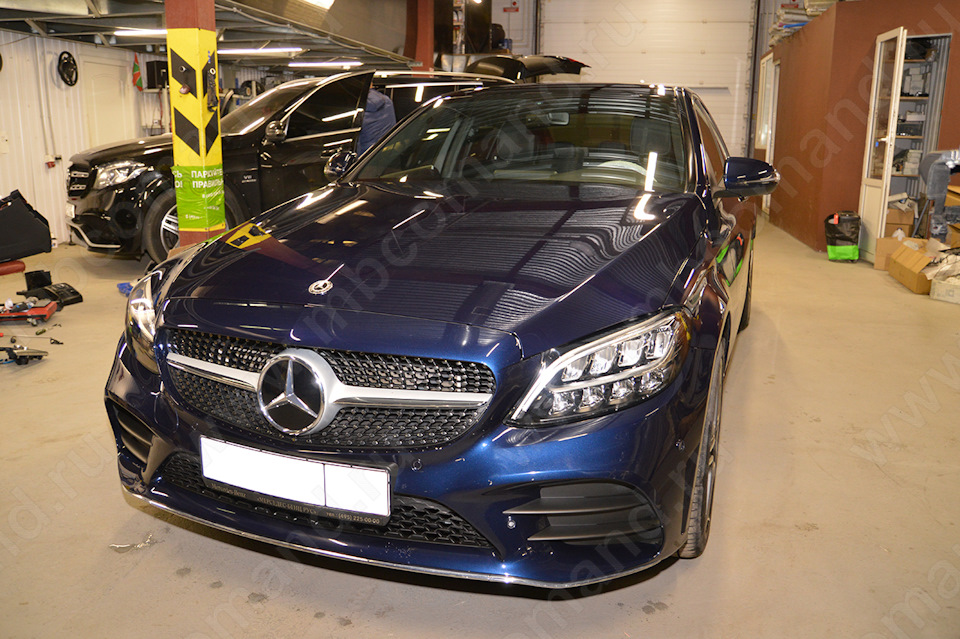

Подсветка салона Ambient Lighting в Мерседес С-класс W205 рестайлинг
В 2018 году Мерседес представил в свет рестайлинговую версию С-класса в 205 кузове — автомобиль получил новую интересную оптику, обновленную версию мультимедиа (аналогичную Е-классу в w213), новые двигатели, а также ряд других косметических обновлений.

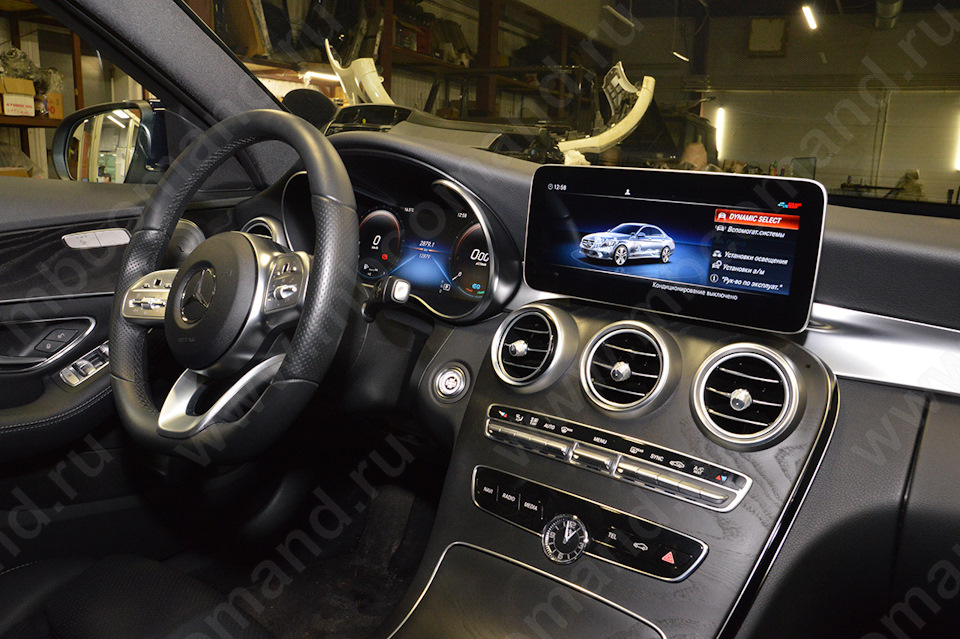

Находясь в салоне отличия видны сразу — автомобиль комплектуется мультимедиа поколения NTG 5.5, точно такое же поколение устанавливается в Е-классе/S-классе/Gelandewagen, разница лишь в размере дисплея. Кстати, мы получаем довольно много запросов по возможности установки рестайлинговой мультимедиа в дорестовый С-класс в 205 кузове — ответим, установка возможна, но придется мириться с неполностью работающим функционалом, либо бюджет замены составит неприличную сумму.
В связи с заменой мультимедиа изменилась и заводская подсветка салона — Ambient Lighting, вместо банальных 3-х цветов в рестайлинговом автомобиле появилась 64-х цветная подсветка салона с различными программами свечения, но все это не в этом автомобиле 😁. Да, все верно, бОльшая часть автомобилей, выпущенных для нашего рынка, снова не имеет заводской подсветки салона Ambient Lighting 🤷🏻♂️ — установка подсветки для нас не проблема, расскажем про дооснащение данной опцией.

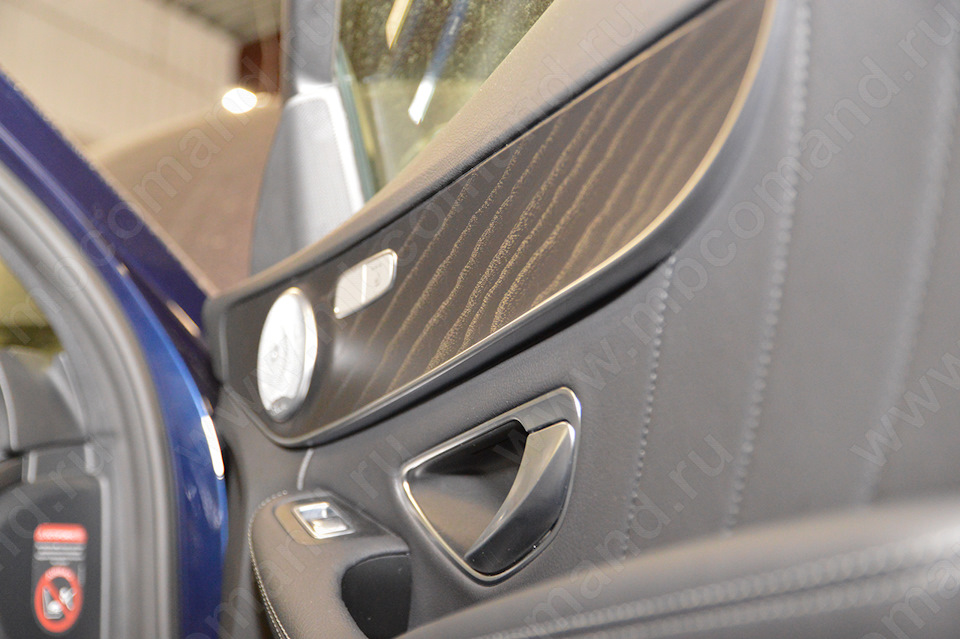

Первым делом осматриваем декоративные элементы на предмет наличия заводской подготовки (как показала практика — это очень большая редкость, но проверить мы должны). Вы можете самостоятельно выполнить такую проверку — для этого необходимо посмотреть на нижнюю часть декоративных элементов в дверях, на то место где должна быть подсветка.
Осмотрев декор в автомобиле становится ясно, никакой подготовки с завода под установку данной опции нет, для установки подсветки салона необходимо выполнить замену декора во всех 4-х дверных картах. Для владельцев w205/w253 мы предлагаем альтернативный вариант — мы можем выполнить установку неоригинальной подсветки салона Ambient Lighting. Принцип работы соответствует оригиналу, отличие неоригинала лишь в том, что отсутствует потолочная подсветка и подсветка пространства ног пассажиров сзади, а также нет возможности регулирования яркости свечения Ambient подсветки (что в целом и не требуется, т.к по умолчанию яркость свечения комфортна во всех случая использования).
Приступаем к установке подсветки — демонтируем центральную накладку в торпедо и все дверные карты и приступаем к установке светодиодов в штатные места.

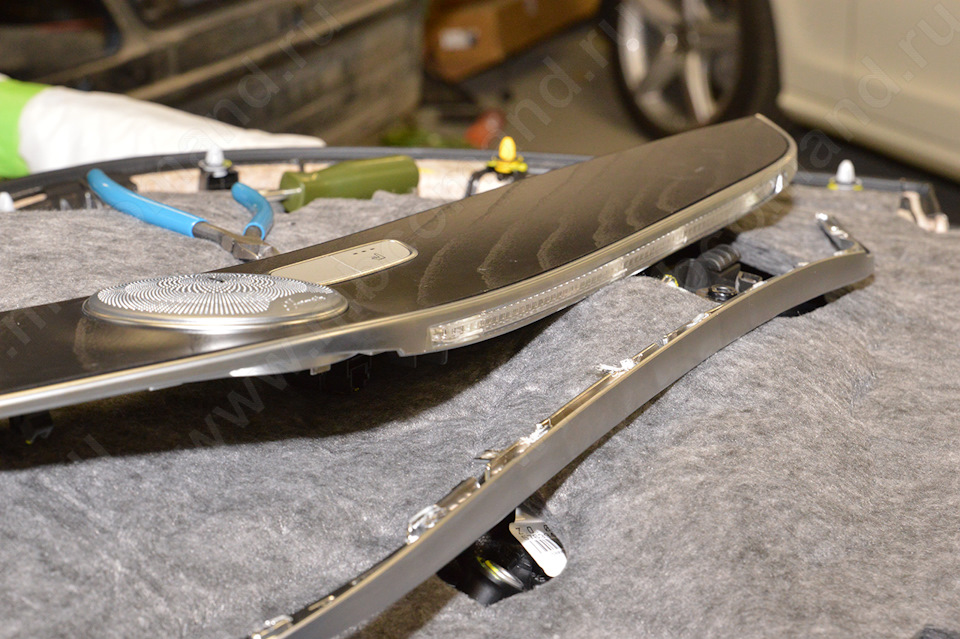

В центральную часть торпедо мы также устанавливаем заводской световод (в случае его отсутствия), а также светодиоды.

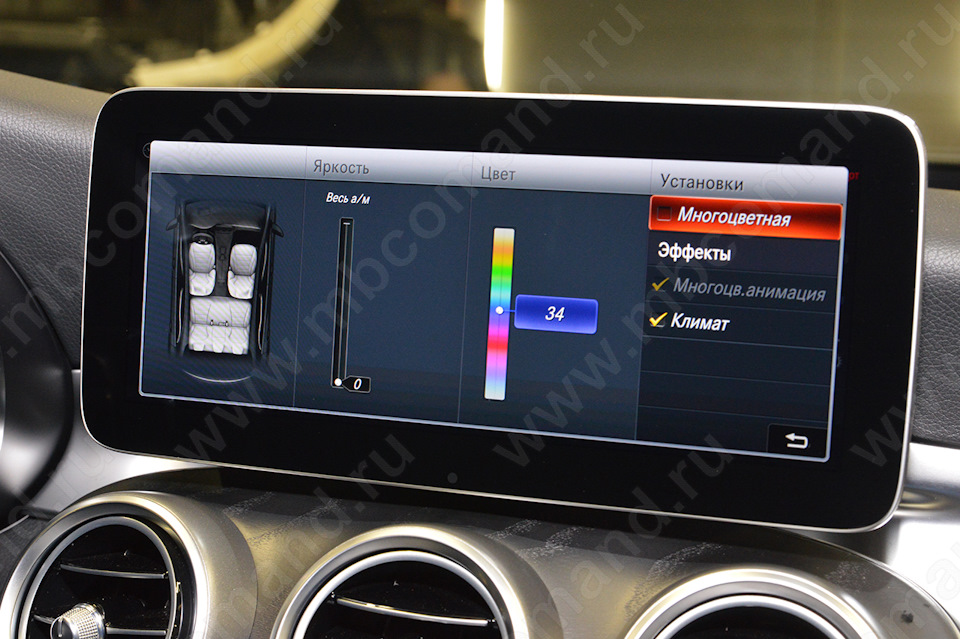

После установки всего необходимого приступаем к кодированию системы, без этого меню подсветки не появится и работать ничего не будет 💻

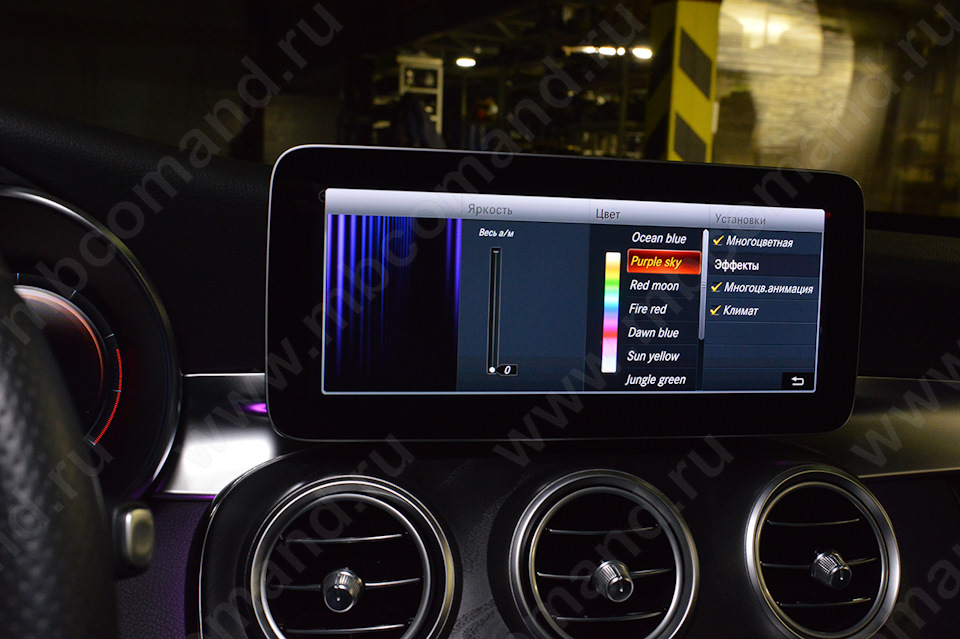

В результате получаем в салоне автомобиля полностью работоспособную подсветку Ambient Lighting, цвета и алгоритм работы соответствуют заводскому исполнению, про отличия мы уже рассказывали выше в тексте. Самым главным отличием является стоимость дооснащения, которая в разы приятнее оригинального исполнения, все вопросы обсуждаем в лс — пишите.
Предлагаем посмотреть фотографии получившегося результата:
[AvantGArdинг] — «Подсветка пространства ног»
Так и так, Всех Приветствую!
Перевоплощение моей машины из линии исполнения Classic в Avantgarde идет полным ходом.
В этой записи речь пойдет про одну из самых приятных опции, ну лично меня она больше всего восхищает. «Подсветка пространства ног» Данная опция доступна только обладателям комплектации Avantgarde и Elegance. Опция включает в себя подсветку ног только для передних пассажиров, скорее всего потому – что, в w204 предусмотрены двери и сидения для задних пассажиров, но машина на них вообще не ориентирована.
Принцип работы / Общий обзор
Подсветка ног активна при включенном зажигании или при открытии дверей во время снятия с охраны, но это не все прелести, так как она еще активна и в движении.
Во время открытия дверей подсветка горит на 100% яркости.
Во время движения автомобиля приглушенный свет на 10 — 15% от общей яркости.
При движении она не напрягает глаза и не отвлекает от управления авто, ее почти не видно, но приятный желтый фон в ногах придает некую красоту и шарм, а также показывает объёмность пространства для ног.
Актуально еще будет для тех, кто передвигается с грязными коврами, мотивация будет держать их в чистоте!

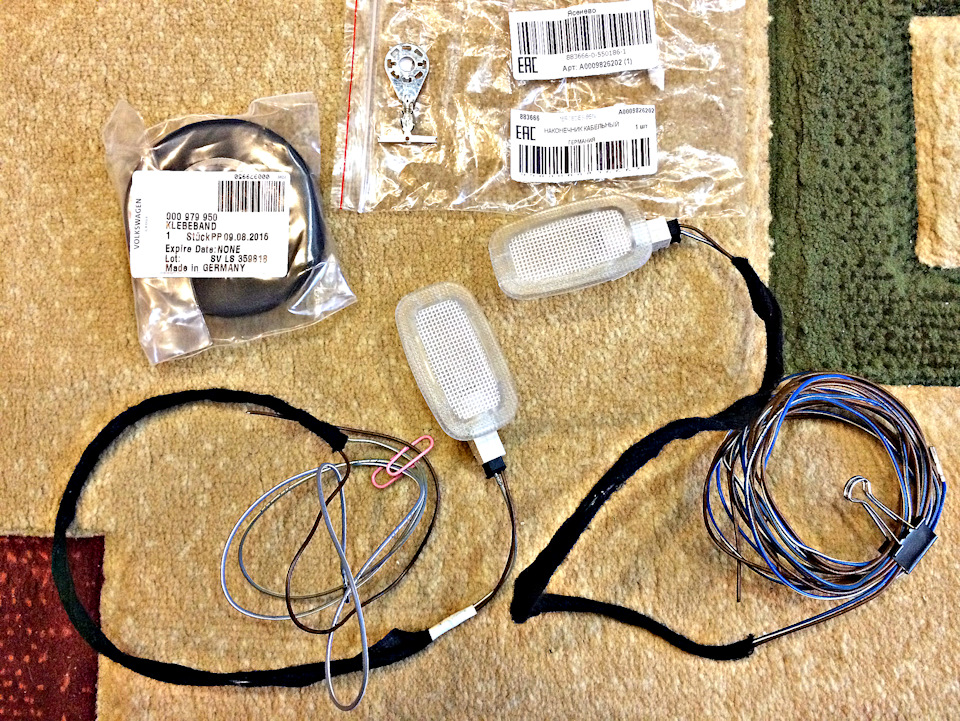

В тот момент, когда ко мне пришла мысль до установить себе подсветку ног, один хороший человек и продавец запчастей PShved (Павел Шведа), привез себе на разбор машину с нужной опцией, после обсуждения цены и нюансов по доставке мы ударили по рукам. В набор входили сами плафоны, оригинальная проводка в нужных цветах в сборе с Pin и разъемами. Через неделю я уже получил нужный мне набор, и как оказалось не хватало во всем этом добре только Двух минусовых клемм, но это уже мелочи, которые за не большой кэш и маленький промежуток времени я сразу приобрел.
— Набор для установки «Подсветки ног передних пассажиров» в сборе – 1.000р.
— А 000 982 62 02 — Минусовая клемма Mercedes Benz – 75 руб. 2 шт.
— A 000 991 01 03 — Шестигранная гайка соединения «Массы» М6 – 55 руб. 1шт
— 000 979 950 — Мохнатая изолента VAG 1шт – 300 руб.
Для тех, кто захочет себе установить данную опцию, но не будет возможности приобрести комплект в сборе, вот вам список нужных запчастей для заказа.
— A 221 820 04 01 — Плафон освещения салона — 2 шт.
— A 037 545 59 28 — Штекер от проводки к плафону — 2 шт.
— А 000 982 62 02 — Минусовая клемма 2 шт.
— A 006 545 32 26 — PIN на конец провода — 6 шт.
— A 000 991 01 03 — Шестигранная гайка соединения «Массы» М6 1шт
— Провод медный — ПВЗ / сечение 0,5 — 10 метров.
— 000 979 950 — VAG / Лента для обмотки проводки — 1 шт.
Установка подсветки ног, очень непростая и трудоемкая работа, которая отнимет не мало времени, сил, и нервов потому что, провода нужно будет тянуть через всю торпедо, а, чтобы их аккуратно проложить и прикрепить к заводскому жгуту, нужно разобрать не мало элементов в передней панели. Ну как говориться глаза бояться, а руки делают.
Сам тип подключения прост, в разъем «17С» (малинового цвета) который находиться в переднем SAM мы интегрируем два провода «+» левая сторона к 8-му Pin, правая сторона к 9-му Pin, по одному с каждого плафона, а «-» берем рядом с плафонами возле каждой стороны или цепляем два плафона» на один «-». Я выбрал схему в котором «-» отдельны друг от друга. Минусовых клемм под обшивкой пола очень много.
Установка Part 1(Работы по переднему SAM)
Открываем капот, отстегиваем с переднего SAM два шланга подачи омывающей жидкости, открываем две защелки и скидываем крышку переднего SAM. После вытаскиваем резиновую заглушку черного цвета из белого корпуса блока SAM и отсоединяем один имеющийся разъём. Откручиваем 4 крепежных болта (ТORX 20). Для удобства лучше снять тяги дворников и кожух, который их закрывает. Я это не делал и в итоге потратил больше времени на извлечение SAM. При использовании моего метода, нужен будет «Г» образный TORX 20, по-другому просто не получиться открутить. Вытаскиваем блок SAM вверх, и снизу- слева видим разъем «17С» (малинового цвета). После, нужные нам Pin устанавливаем в разъем «17С» проводим эти два «+» в салон. В задней части корпуса SAM есть отверстие, куда уходят все провода в салон. Устанавливаем обратно SAM. Сборку производим в обратном порядке.
