Как самому изготовить талреп

Дела гаражные. этап 4 — талрепы и утепление ворот

В продолжение темы Дела гаражные.

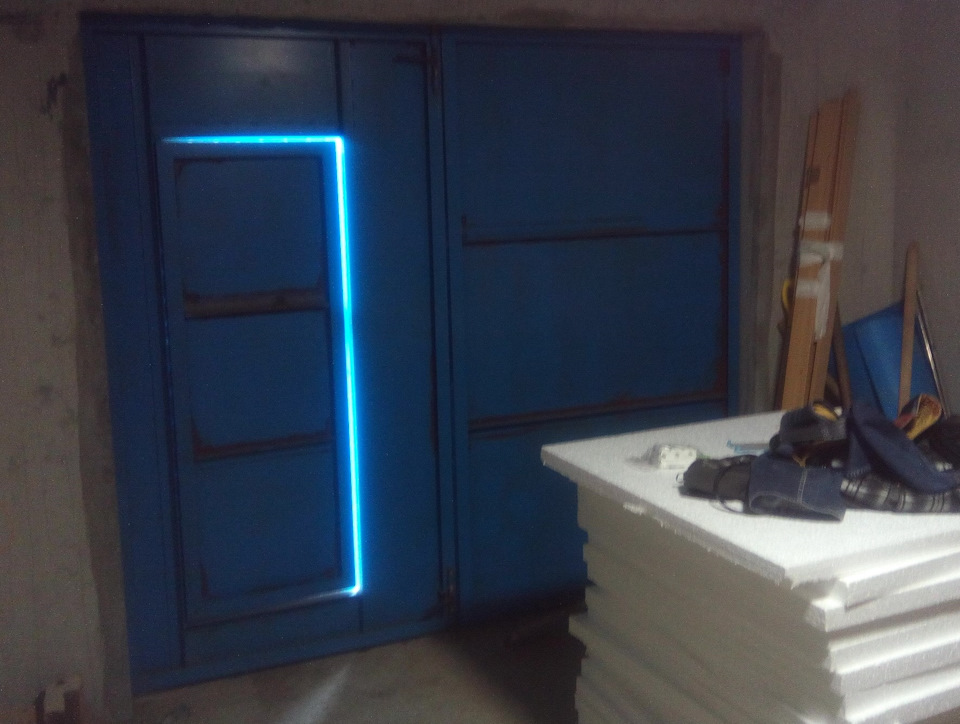

Утепление стен и потолка дело важное, но не стоит забывать и о воротах. Когда я купил свой гараж ворота уже стояли весьма добротные. Перво на перво, что я сделал это покрасил их в синий цвет. Цвет был выбран на абум. Ну не красным же красить? И на этом тюнинг ворот, да и гаража в целом был «заморожен» до прошлого года, когда я решил конкретно заняться благоустройством гаража.

Запорные механизмы — засовы, которые на воротах были изначально весьма надежные и удобные в летний период. Единственный минус у таких засовов — зимой, когда на воротины или порог налипает снег или намерзает лед закрыть их становится весьма проблематично. Приходилось изрядно попотеть для этого, счищая налипший снег и отдалбивая лед. Нужно было как то решать эту проблему. Талрепы мне в помощь. Очень удобное изобретение, которое отлично зарекомендовало себя. При помощи талрепов гораздо легче подтянуть воротины зимой, опять же дополнительная фиксация воротин.

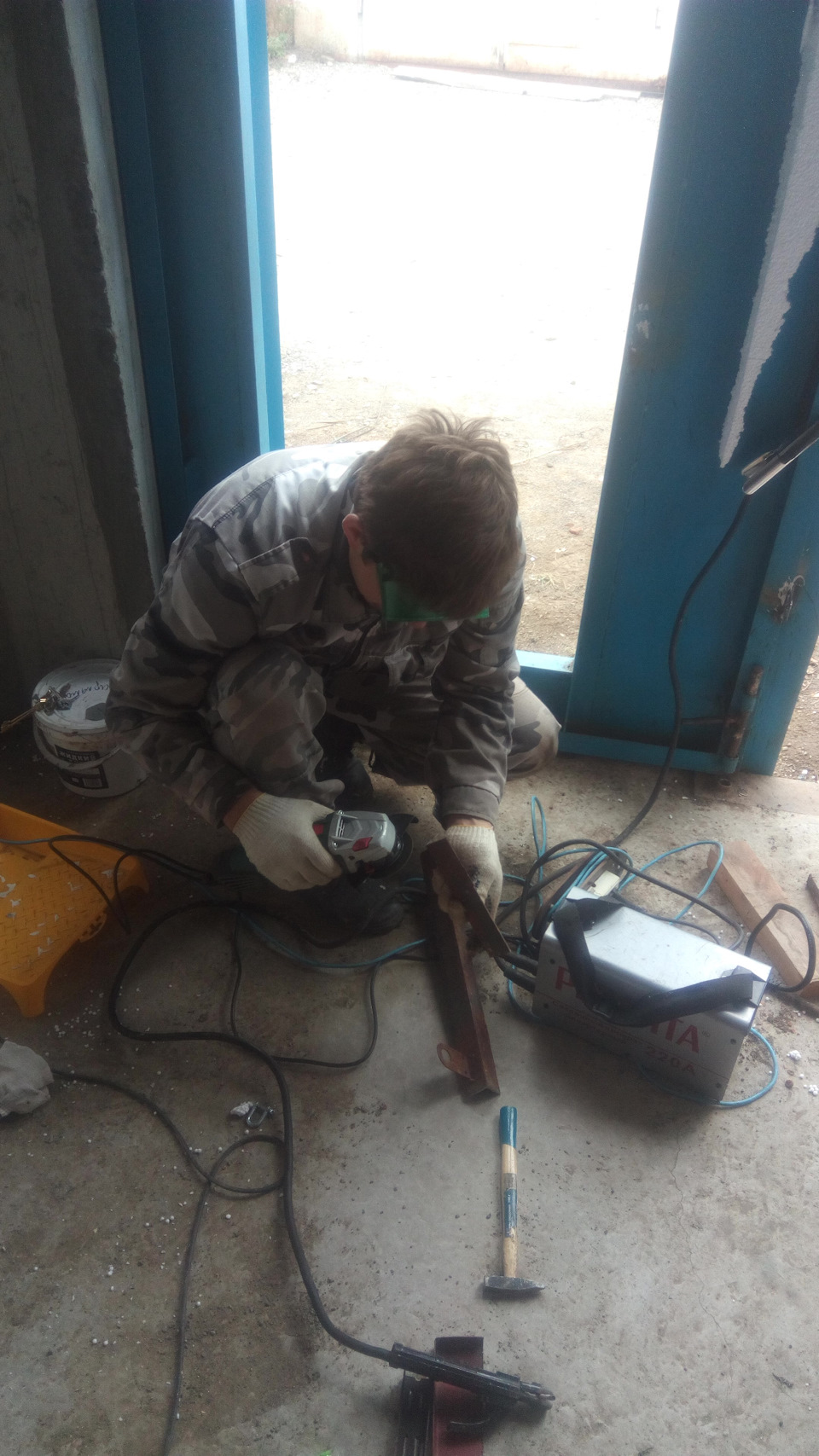

До утепления ворот, с верху и с низу были наварены уши под талрепы. За, что огромное спасибо хочется передать моему другу Евгению.

«Без друзей меня чуть-чуть. Без друзей меня чуть-чуть, А с друзьями много.» — Правильная мысль!
Верхний талреп:

Для его фиксации к верхней бетонной балке был прикручен двумя анкерными болтами уголок.
В закрытом состоянии это устройство выглядит так:

Нижнее ухо на воротине под талреп:

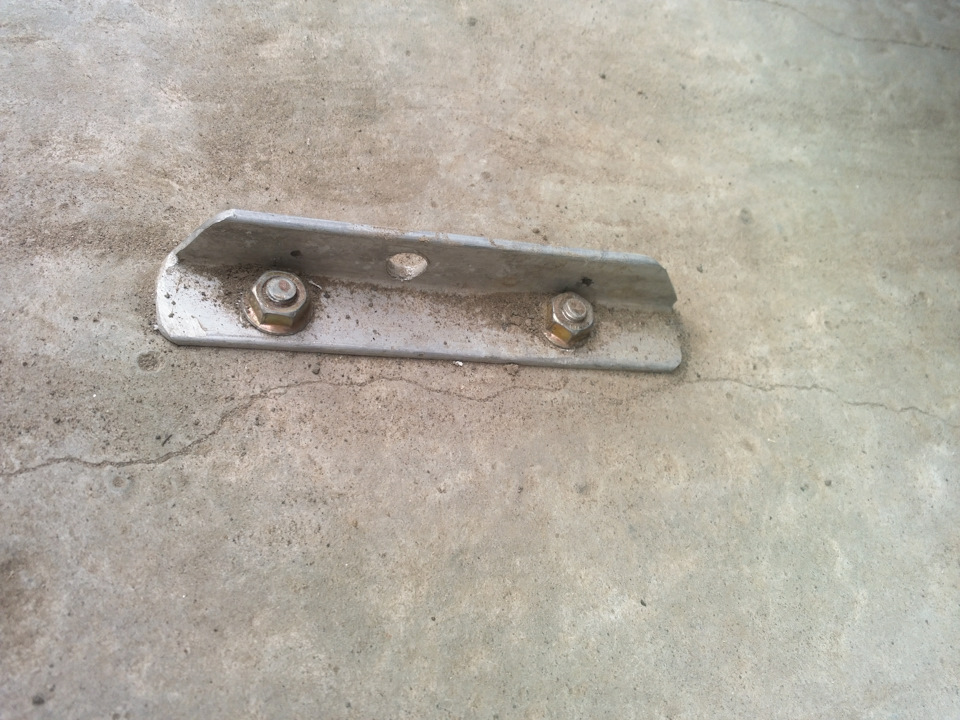

Сам талреп при помощи скобы цепляется к уголку, который анкерами крепится к полу:

Нижний талреп в сборе:

После того как была решена проблема с фиксацией ворот в зимний период, а так же был врезан дополнительно внутренний замок можно было браться за утепление. Утеплять ворота я так же решил пенопластом пятерочкой. Так как пенопласт планировалось закрыть досками, то без обрешетки из бруска было не обойтись. Параметры брусков 50 мм на 45 мм.

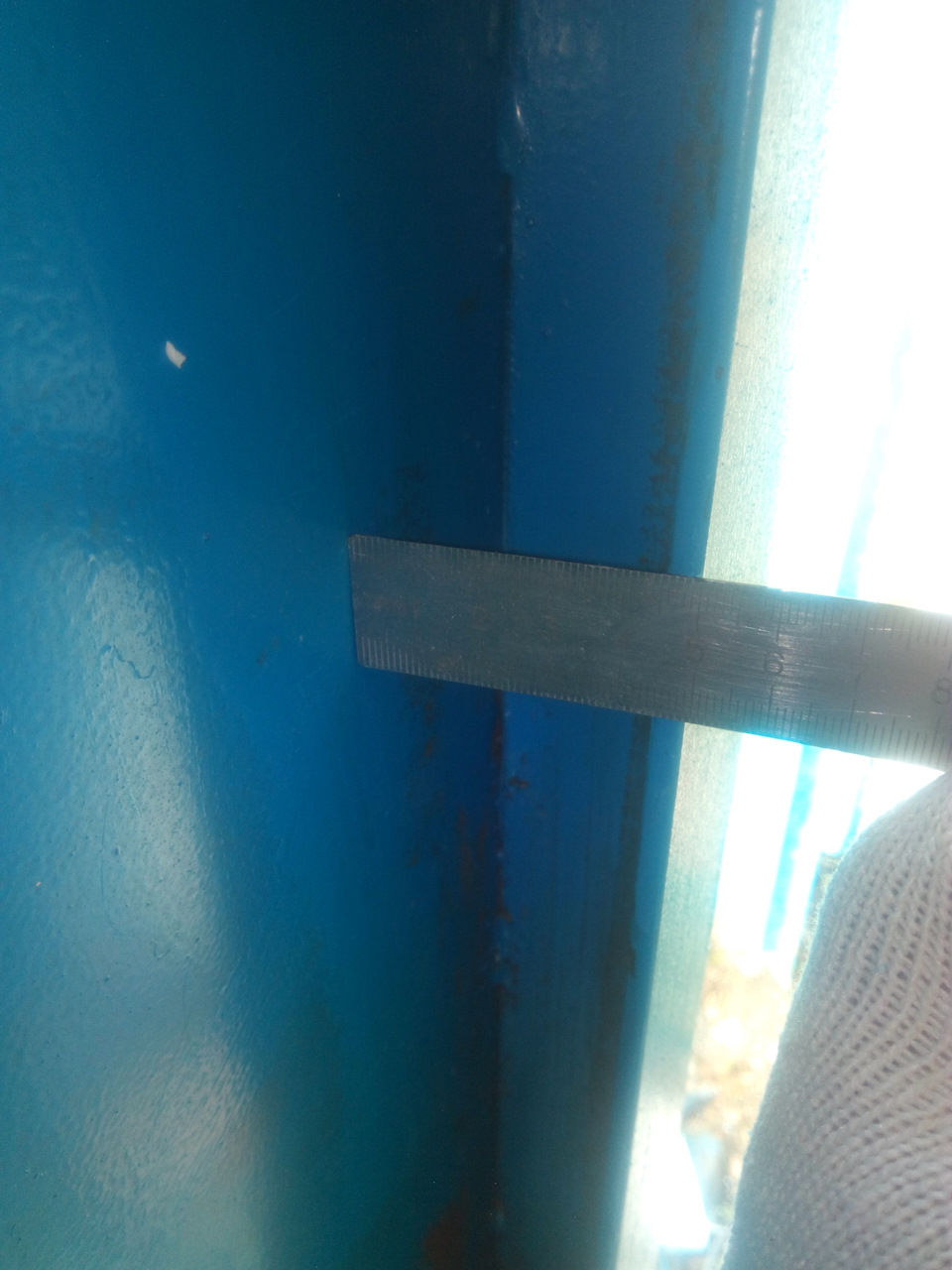

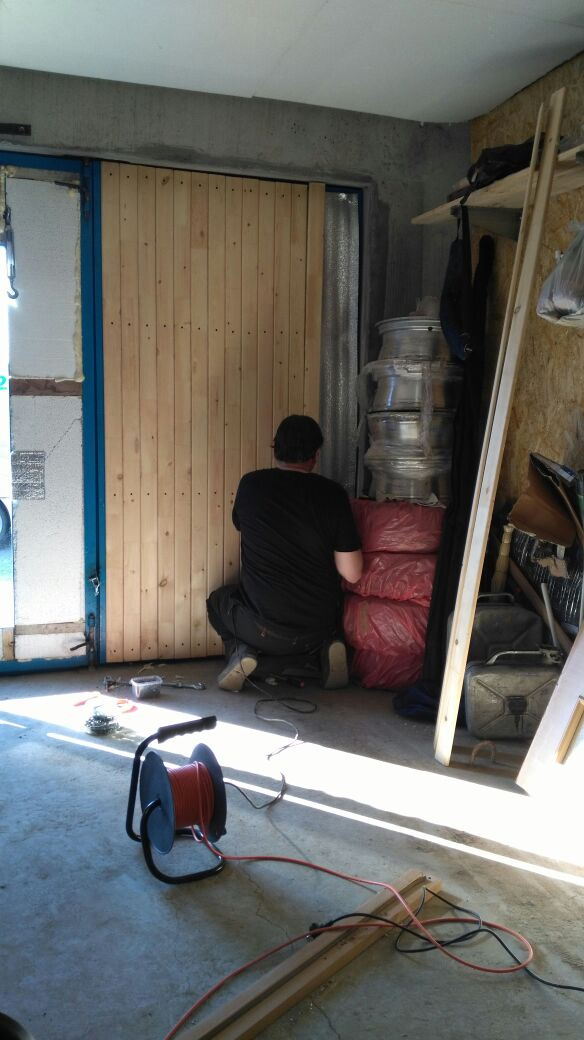

Бруски я просто забил в ниши ворот. Можно было конечно за сверлить метал воротин и на саморезами прикрутить бруски к металлу, но они и без этого сидят в воротинах надежно.
С большой воротиной все просто. Четыре бруска — четыре полосы для саморезов :

Со второй воротиной, так как в ней врезана дверь, было сложнее. Тем более с брусками была напряженка. В общем решено было пожертвовать эстетикой, но об этом позже:

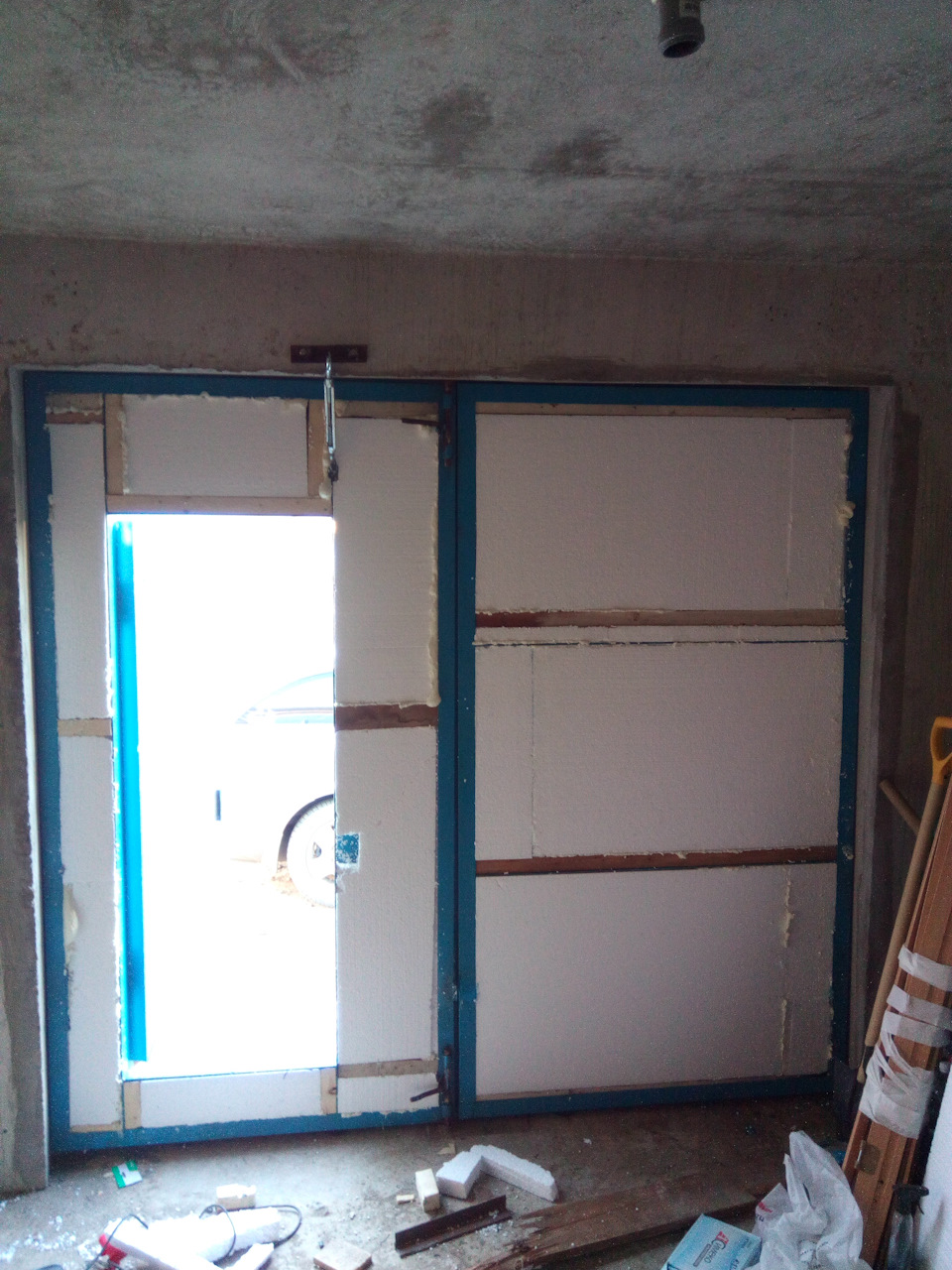

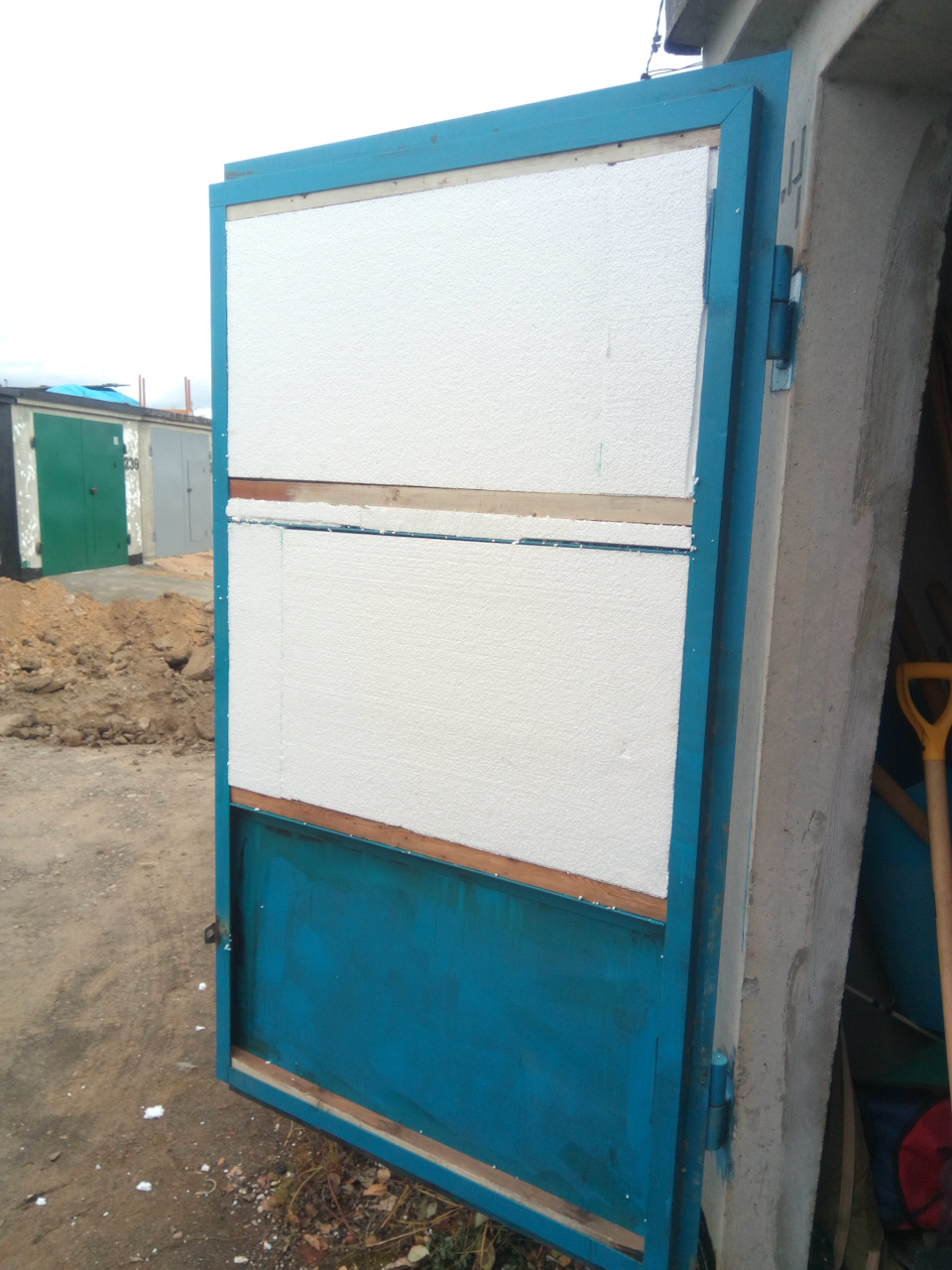

Между брусков был вставлен листовой пенопласт, а оставшиеся щели и пустоты тщательно пропенены монтажной пеной.

Для снижения теплопотерь через ворота по верх пенопласта, мебельным степлером я дополнительно зафиксировал теплоизоляцию Мегафлекс фольгоизолон (3 мм). И уже по верх теплоизоляции саморезами стал крепить деревянные наличники.

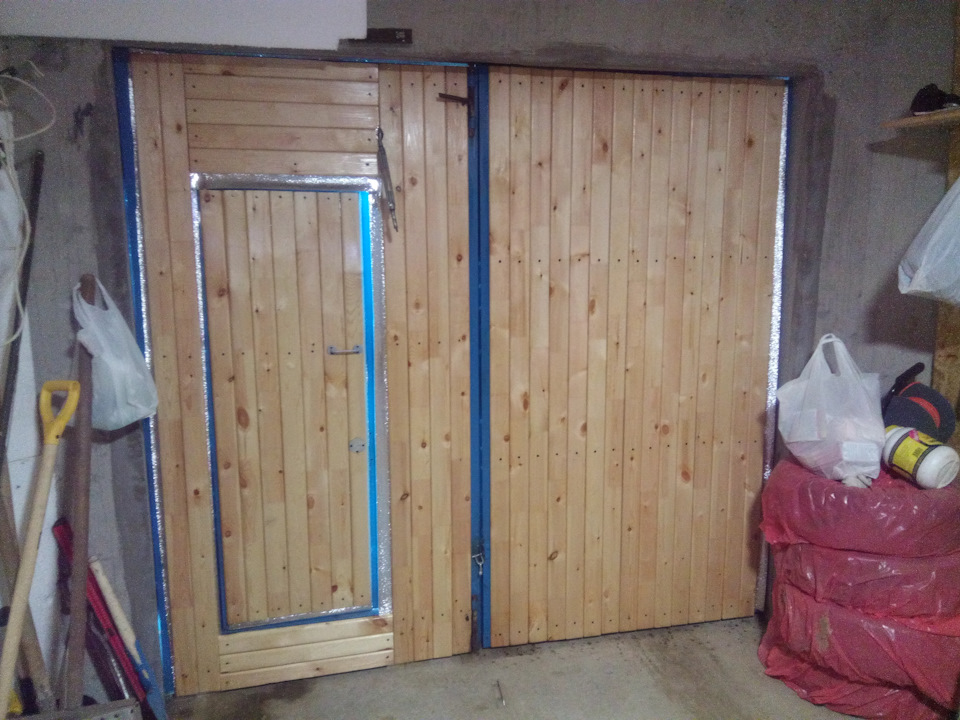

В районе двери, а точнее над ней и под ней направление наличников пришлось изменить с вертикального на горизонтальное.

Да эстетически возможно такое решение выглядит спорно, зато реализовать его было проще.

Плюс если вбивать бруски для вертикального расположения наличников, под пенопласт места бы практически не было, соответственно теплоизоляция ухудшилась бы.

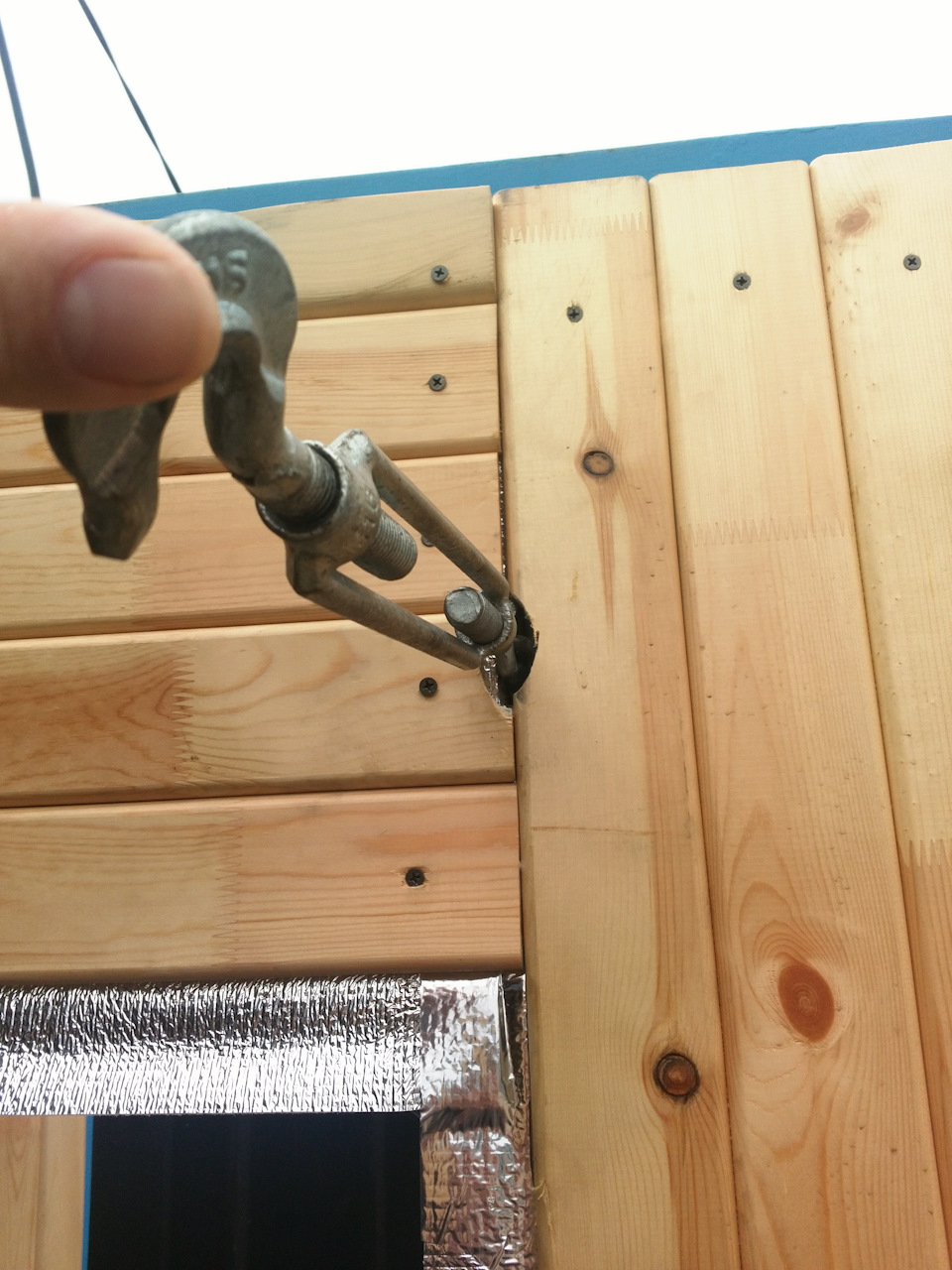

В районе верхнего талрепа в наличниках были сделаны форменные пилы, при этом талреп без проблемно ходит в верх и в низ:

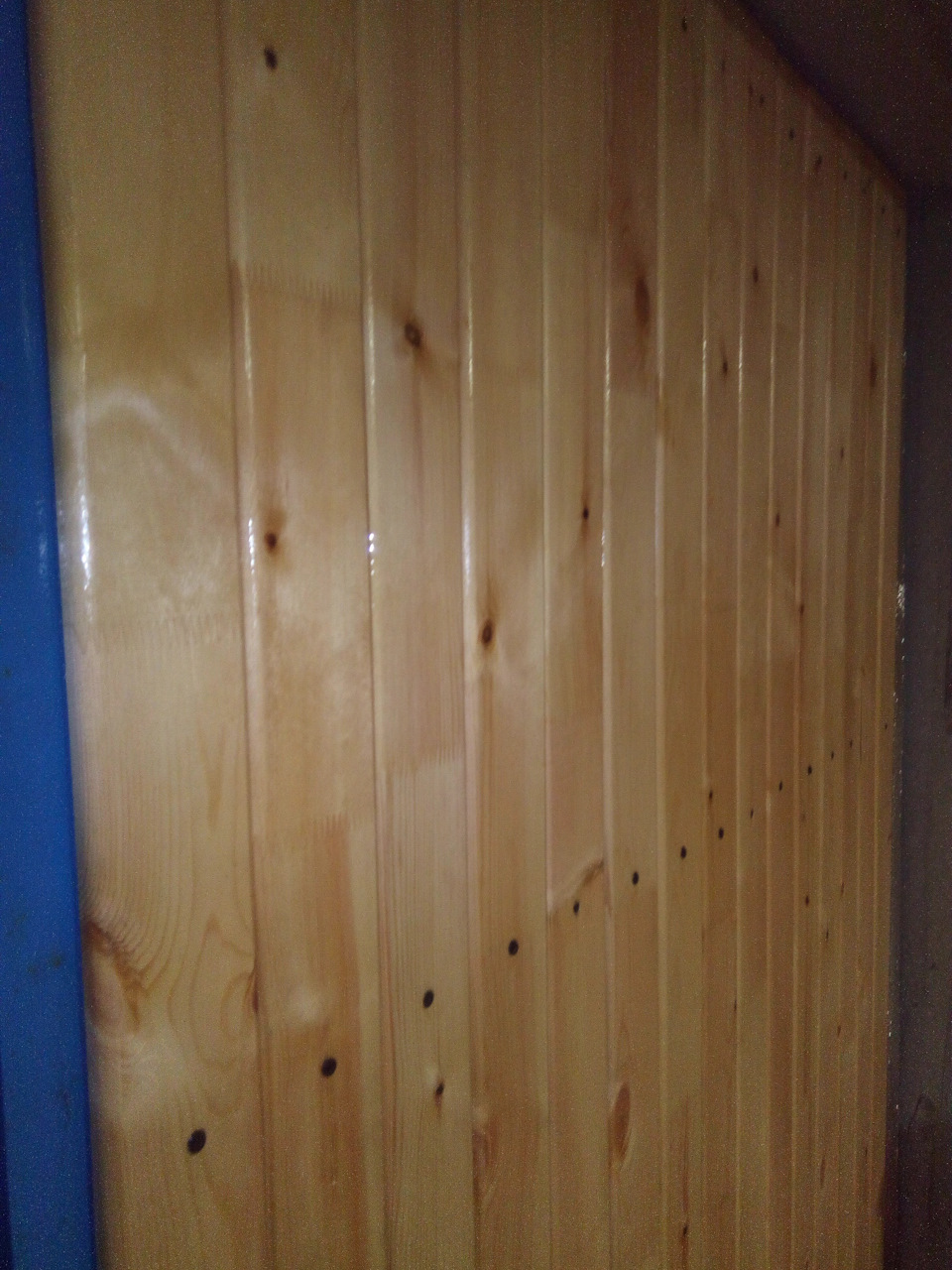

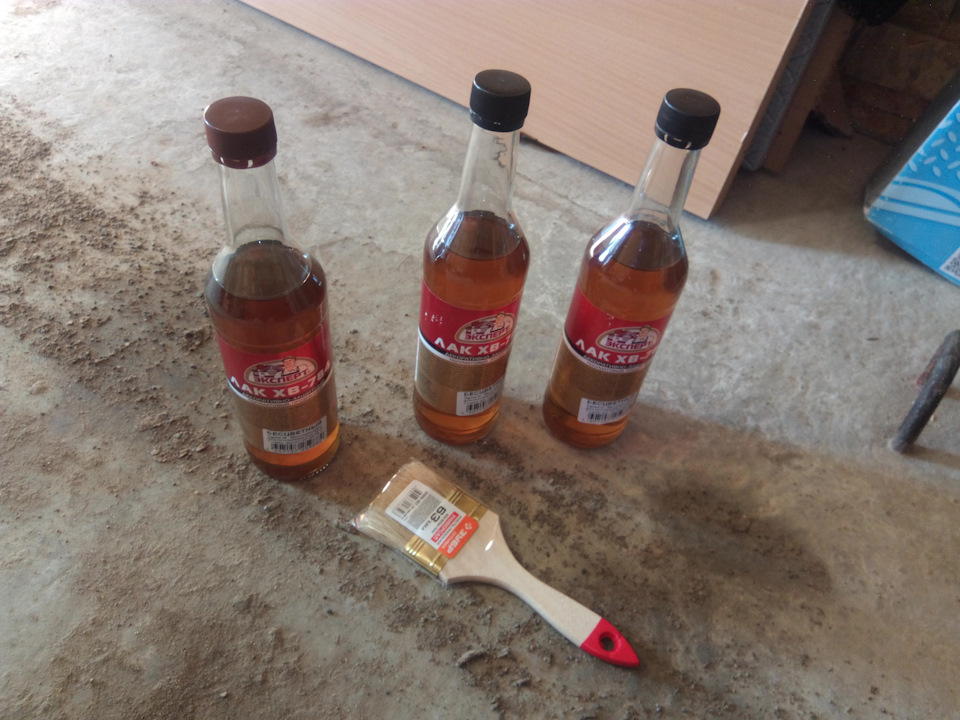

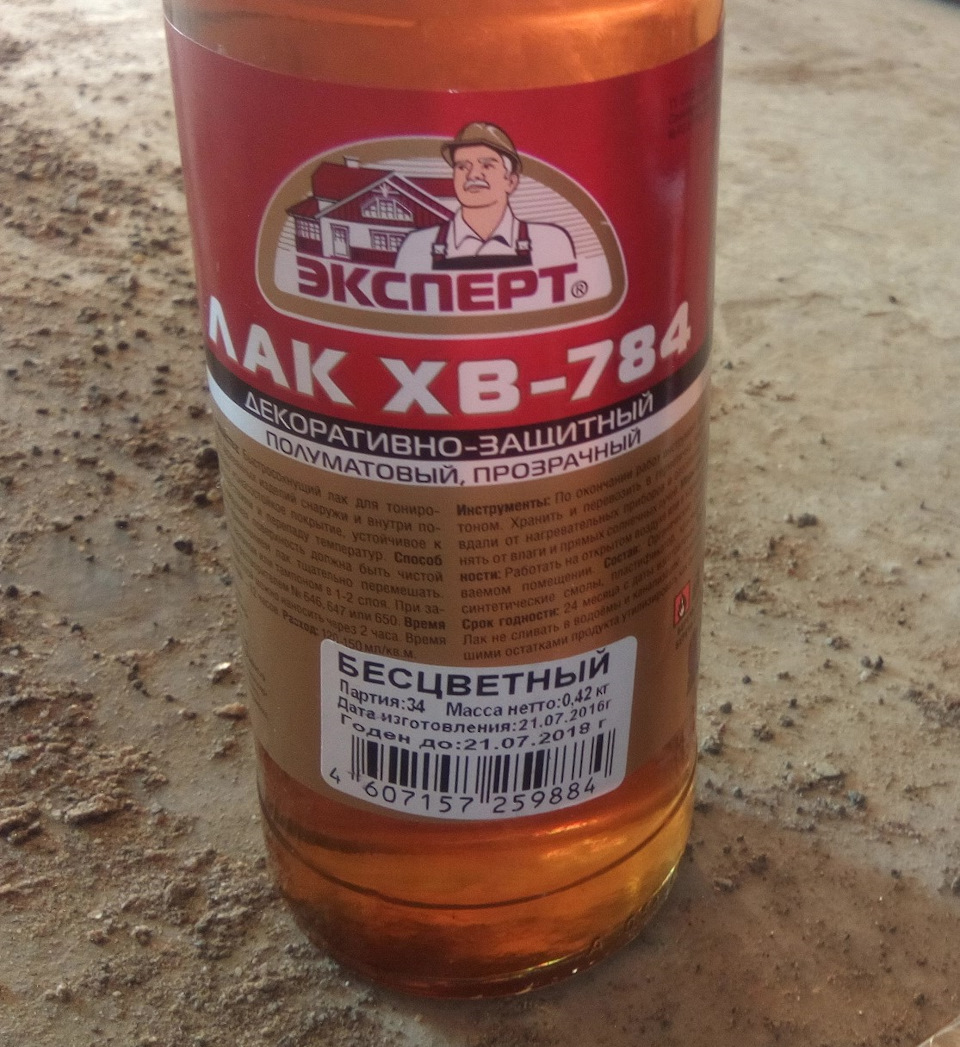

Ну и в качестве финального штриха, деревянные наличники я покрыл бесцветным лаком на два слоя

Внешне цвет наличников практически не изменился, при этом появился приятный лакированный блеск:

Затраты уже не помню, но чтоб хоть как то сориентировать по деньгам приведу еще цифр (цены не точные плюс-минус):
пенопласт — 125 р. (лист метр на метр),
брусок — 110 р (45х50, 2 метра),
наличник — 135 р (2,2 метра),
монтажная пена — 260 р (баллон),
лак — 120 р (бутылка),
талреп — около 450 р/шт.
скоба такелажная — 80 р./шт,
Ну и саморезов от души…

Источник

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Конструкция

Внутренности детали не скрываются, так удобней регулировать натяжение. Корпус изготовлен с помощью литья, ковки или сварки. А отверстия для винтов фрезеруются, они регулируют усилие. Для сложных погодных условий используют талреп закрытого типа, который состоит из трёх частей:

Каждая часть устройства, точно выверена и исполнят определённую функцию, которая отвечает стандартам. Международные документы регламентирующие технические характеристики и производство талрепов — DIN 1480, DIN 1478. На территории бывшего СССР — ГОСТ 9690-71.

Талрепы ПТР 7-1 (как раньше назывались эти устройства) помогали держать в постоянном напряжение стальные канаты и тросы. Но они не имели такого большого количества оголовков в отличие от современных моделей. На концах были продолговатые петли. Нагрузка, на которую рассчитан талреп указывалась в названии, из показателя тонны-силы. Новые модели обозначаются по параметру в кН. Т 30-01, выдерживает 3 тс или 30 кН.

Талрепы

VRH в закрытом корпусе.

Талрепы такелажные

в открытом корпусе

Талрепы DIN 1480

такелажные в открытом корпусе.

Практическое применение талрепов во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивает талреп «вилка-вилка».

Для неответственных операций и бытовых нужд применяется:

талреп «кольцо-кольцо»

талреп «крюк-кольцо»

талреп «крюк-крюк»

Следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Выбор талрепа

Выбор инструмента из расчёта предполагаемой нагрузки, это гарантия, что он не деформируется во время работы. Сделать это помогут таблицы, которые есть у продавца, где производитель указывает, какая модель на что рассчитана. Но выбор зависит не только от веса груза, но ещё и функции.
Первый параметр, на который нужно обратить внимание — диаметр резьбы. Винтовой крепёж на М10, М8, М12, М20, М16, имеют разную резьбу. Цифра, идущая после буквы «М», указывает на диаметр резьбы в миллиметрах, М12 — резьба 12 мм. Маркировка Т 10-01, Т 30-01, указывает на нагрузку, при которой деталь начинает разрушаться.

Талрепы чаще всего задействуют при работах на открытом воздухе, где они подвергаются воздействию влаги, температурным перепадам. Без защиты от такого воздействия современные детали не поставляются, чаще всего это цинкование.

ГОСТ 9690-71

Согласно ГОСТу 9690-71, существуют такие типы талрепов:

Виды исполнения талрепов:

Талрепы, изготовленные по ГОСТу 9690-71 применяется на кораблях и других плавучих средствах. ОШ детали изготавливают из углеродистой стали, в таких исполнениях:

ОС талрепа выполняются из магнитных и углеродистых сталей и идут в таких исполнениях:

ЗС талреп изготавливают из сталей с высоким содержанием углерода и в двух видах:

Для защиты от трения на поверхность трущихся элементов наносится графитовая смазка. Согласно ГОСТу, для фиксации положения ушей (вилок) используются гайки. Главное предназначение детали — усиление линейного натяжения. Запрещено использование для подъёма грузов. При задействовании талрепа на муфте не должно быть свободных витков.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Чем померить емкость аккумулятора

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

Параметры талрепов:

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.

DIN 1480

Простая конструкция талрепа (фото) — кольца и продолговатый цилиндр и резьба, с разным направлением закручивания. На конце винта предусмотрено место для фиксации стального троса. Это может быть крюк, кольцо, вилка.
Цилиндрическая конструкция корпуса бывает открытой и закрытой. В первом варианте резьбовые концы винтов сходятся к центру, при натяжении, во втором, такого не происходит. Закрытый талреп используют на площадках, где есть риск попадания влаги и мусора на резьбу.

Оголовок, выполненный в виде вилки, должен подходит по размерам к отверстию или болту, к которому будет крепиться. При использовании каната, из него легко делается петля, которая фиксируется на вилке. Все должно крепиться впритык, без запаса.

Крюк фиксируется к кольцу или другому приспособлению, которое обеспечит надежное удержание при натяжении. А если ваш оголовок заканчивается кольцом, то вам нужна цепь или другая деталь, которая не вылетит при работе.

Рэтчет — цепной талреп, в котором применяется трещотка, по внешнему виду он отличается от других. Область применения — сведение вместе удалённых объектов, больше он нигде не применяется. Большие габариты, значительно ограничивают его.

Принцип действия и виды винтовых талрепов

Винтовой натяжитель троса состоит из муфты-корпуса с двумя резьбовыми отверстиями для винтов с разным направлением резьбы. При вращении муфты в одну сторону, они вкручиваются в корпус, а в другую – выкручиваются, что позволяет бесступенчато изменять общую длину стяжного приспособления. Регулировка не требует особых физических усилий и может совершаться в любое время по мере надобности.

Корпус стяжной муфты имеет два варианта исполнения — открытый или закрытый (втулка). Последние подойдут для суровых условий эксплуатации, когда есть риск повреждения, обледенения, засорения грязью или песком механизма натяжения. По способу изготовления муфты бывают сварные, штампованные, кованые и литые.

Головки винтов изготавливают в форме крюка, кольца, вилки, шпильки или их комбинации, например, крюк-кольцо или вилка-ушко. Высокий уровень надежности обеспечивают натяжители в исполнении «вилка-вилка». Приварной талреп шпилька-шпилька применяется в тех случаях, когда необходимо при помощи сварки соединить его с другими такелажными элементами или конструкциями, создав тем самым неразъемное соединение.

Источник

Как сделать талреп своими руками

Различные приспособления, изготавливаемые в настоящее время, призваны облегчить выполнение тех или иных видов работ. Сегодня поговорим об одном из распространенных натяжных инструментов, имеющих непривычное многим обывателям название – талреп.

Устройство талрепов

Изначально слово «талреп» имеет голландское происхождение. Приспособление это применяется для стягивания различных тросов, проводов и т.п. Широкое использование талрепа было связано и с натяжением корабельных снастей.

Принципиальная схема данного стяжного устройства представлена тремя основными элементами. Первый из них – корпус (кольцо), имеющий открытое или закрытое исполнение и два соосных отверстия с резьбой, расположенных друг напротив друга.

Для обеспечения работы приспособления обязательным условием является наличие разнонаправленной резьбы – левой и правой.

Второй и третий элементы устройства винтового зажима – резьбовые стержни, имеющие на концах те или иные варианты зацепов, к которым и осуществляется крепление стягиваемых канатов, проводов, лент и т.п. Аналогично резьбе в отверстиях корпуса, резьба на винтах так же должна быть разнонаправленной. Так что сборка одного талрепа из двух поврежденных может быть проблематична.

Из зацепов, используемых в талрепах, встречаются следующие виды:

В зависимости от назначения могут быть различные комбинации зацепляющих приспособлений в различных талрепах.

Принцип работы винтового стяжного приспособления основан на встречном движении винтов при вращении корпуса. Это обеспечивается наличием разнонаправленной резьбы. При необходимости ослабления стяжки корпус вращают в противоположном от рабочего направлении. При небольших нагрузках и размерах диаметров стержней движение корпуса может осуществляться вручную. При возрастании нагрузки применяют различные рычажные приспособления – стальные стержни различного диаметра или специальные вилковые зацепы.

Диаметры резьбовых стержней, применяемых в талрепах, сильно варьируются и зависят от предполагаемой рабочей нагрузки. Стяжки с тонкими деталями выдержат небольшие усилия, более толстые способные удерживать ванты автомобильных мостов.

Применение различных видов талрепов

Многообразие зацепных приспособлений призвано значительно расширить использование винтовых стяжек. Выбор того или иного зацепа напрямую зависит от условий работы и назначения конкретной пары винтов.

В случае наличия на конце закрепляемого троса крюка могут быть применены все варианты зацепов. При наличии петли наиболее удобны крюк или вилка со съемной перемычкой. Во избежание выскальзывания рабочего стержня из гнезда он дополнительно оснащается проволочной чекой, которую необходимо фиксировать до начала натяжения.

Чаще условия крепления требуют использования разноименных зацепов в одном талрепе. Исходя из этого, следует приобретать новое приспособление при изменении условий работы, а не приспосабливать имеющееся под все виды работ.

Все талрепы выпускают в коррозионностойком варианте с металлическим покрытием. Корпус может изготавливаться как открытым, так и закрытым.

Второй вариант более приемлем в местах возможного контакта приспособления с различными металлическими деталями и инструментами, способными привести к деформации резьбы на стержнях.

Талреп кольцо-кольцо, предельные нагрузки

Одним из видов винтовых стяжек является талреп, имеющий на обоих винтах кольцевые наконечники.

Подобный вид, как и другие, не рекомендуется применять при подъемных работах. Их назначение – натягивание тросов и такелажных лент при фиксации конструкций в строительстве или грузов на транспорте.

Талрепы кольцо-кольцо (петля-петля) принципиально не отличаются от приспособлений других видов. Основным материалом для их изготовления является углеродистая сталь. Готовые детали дополнительно оцинковывают, так как основная работа стяжек осуществляется на открытом воздухе, что может привести к их коррозии.

Для разграничения по рабочей нагрузке талрепы кольцо-кольцо определенным образом маркируются. Основными показателями марки служат диаметр резьбы и предельный ход винтов, определяющий величину сжатия. Встречаются приспособления со стержнями от 5 мм, выдерживающие нагрузку в 400 кг, до 32 мм и предельными нагрузками в несколько десятков тонн.

Ход винтов зависит от длины корпуса, поэтому при равном диаметре винтов талрепы могут иметь насколько модификаций.

При использовании приспособления в заведомо напряженных режимах работы необходимо выбирать сварные кольца. Этот аспект значительно повышает «выносливость» стяжки и обеспечивает высокое качество работы и безопасность. Во избежание разрушений и деформации стержней категорически не рекомендуется подвергать талрепы боковым (неосевым) нагрузкам. В случае малейшей деформации какой-либо из деталей зажим следует немедленно ослабить и заменить дефектный узел.

Для безопасности работы необходимо внимательно исследовать любой из вновь приобретенных талрепов, а так же приспособления, проработавшие длительный период под нагрузкой. Особое внимание следует уделить следующим характеристикам:

качество резьбы – она должна иметь правильную треугольную форму с полными вершинами; трапециевидность вершин резьбового профиля влечет замену деталей или всего приспособления; категорически не допускается отсутствие одного или нескольких витков резьбы как на стержнях винтов, так и в отверстиях корпуса.

качество корпуса – поскольку корпус воспринимает передаваемые ему нагрузки, образование мельчайших трещин и сколов может привести к непоправимым последствиям;

ход винтов – необходимо «на холостом ходу» убедиться в легкости хода винтов, их легком закручивании и вывинчивании, чрезмерные нагрузки при заклинивании резьбы могут привести к ее дефектам и разрушению.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Изготовил данный девайс сегодня на работе, пробный вариант для будущей работы.
Решил спросить и публики, нужен ли кому ворк данного изделия?
Если да то на днях буду делать еще такие же, за одно и по фотографирую весь процесс.
Если нет то удалю тему! Спсб всем отписавшимся в коментах.

В первых строчках своего блога сразу хочу передать пламенный привет Бабе-Яге!

Ну а далее приступим к ворку!

Для начала предоставлю перечень инструментов которые Вам пригодятся для изготовления талрепа.

Далее металл который я использовал для данного изделия, поволока 1,9 мм 2,2 мм 3,1 мм

Кусок от клапана, какого именно не знаю!

Проволоку 1,9 мм изгибаем вокруг клапана 10,9 мм.

Откусываем бокорезами, в идеале если будет массовое изготовление то рекомендую резать проволоку лобзиком дабы экономить металл, так как при откусывании бокорезами много идет отходов.

Далее крепим ее в третью руку, у каждого она своя, у меня она вот такая как на фото.Изготовленная из крокодила пост советского пространства, проволоки, металлической стойки сваренной из прутка и пластины.

Припой, если честно не знаю какой но стоит 40 грн и флюс, какой именно видно на фото.При пайке я нагреваю малость припой и окунаю его в сухой флюс, до прилипания на него малость белого порошка(порошок и есть флюс, не подумайте ничего плохого)))), далее идет полный нагрев до плавки и желаемого результата!

Спаяли, приступаем к следующему процессу.

С помощью плоскогубцев сгибаем круг в овал.

Далее с помощью маленькой наковальни формируем площадку.

Далее берем проволоку 3,1 мм и отрезаем от нее боченки по 3 мм.Предварительно запилив и выровняв одну из сторон.

Оба боченка готовы к пайке.

Спаяв кольцо, и боченки в единое целое стал вопрос в травлении изделия в лимонной кислоте.
В общем титановый ковшик я еще себе не прикупил поэтому решил выкрутиться с помощью подручных средств))

Подарил как то мне знакомый вот таких алюминиевых баночек, откуда они мне не известно, но как говорится в хозяйстве пригодятся, забрал))

В общем пригодилось))Прикрутил ручку и вуаля)))

Подровняли по плоскости и по размеру.

Далее приступаем к разметке перед сверлением.

Инструменты для сверления.

Отцентровали центровкой 1 мм.

Просверлили сверлом насквозь 2 мм.

Далее приступаем к нарезке резьбы метчиком.Способы крепления метчика можно выбрать разные, но не рекомендую пользоваться моим вариантом, так как с помощью моего варианта можно легко сломать метчик если жестко крепить изделие в котором нарезается резьба.Если держать в руках то вполне нормальный выход из ситуации не имея метчикодержателя))).

Леркодержателя у меня тоже пока нету, но как говорится унывать не стоит.Бурная фантазия всегда выручает))).В загали при нарезании резьбы 2,5 мм на проволоке с диаметром 2,2 мм леркодержатель можно не использовать!

Берем проволоку диаметром 2,2 мм и отмеряем 15 мм от края.Предварительно подравниваем торец и снимаем фаску, для более плавного начала резки резьбы.

После нарезки резьбы берем круглогубцы и начинаем гнуть будущий крюк.

После выгибания и обрезки я малость разравниваю на наковаленке и приплюскиваю крюк.

После выравнивания, приплюскивания дорезаем резьбу до тех пор пока крутится лерка.
Далее откусываем лишнее, то есть меряем до средины изделия и обрезаем.

Со второй стороной поступаем так же.

Далее с помощью подручных средств шлифум, полируем и получаем изделие как на первом фото)))

В общем всем спасибо за внимание, спасибо за понимание)))
Задаем вопросы отвечаем чуть ниже)))

Практически любые такелажные работы не обходятся без использования специального ручного устройства называемого талреп.

Система этого инструмента предельно проста, и надежна, т.к. обеспечивает высокую прочность соединений и удобство работы с ними.

Этот натяжитель троса используется там, где человеческой силы попросту недостаточно, причем натяжка сохраняется продолжительное время.

Кроме сферы строительства, талреп применяется на судах, при создании между домами кабельных сетей, и даже для натяжения канатов на спортивных рингах.

Когда-то эти устройства использовали и в авиации.

Назначение талрепа

Талреп предназначен для регулировки натяжения канатов, тросов, кабелей и цепей.

Используется он для большинства такелажных и монтажных работ.

Основное его достоинство – способность выдерживать высокие нагрузки при работе с тяжелыми грузами.

Устройство и характеристики

Талреп – разновидность винтовых стяжек.

Его конструкция состоит из следующих элементов:

• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.

• Пара грузозахватных элементов.

Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.

Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).

• Подкладные шайбы – предназначены для равномерного распределения нагрузки.

• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.

Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.

Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.

Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.

Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.

Использование талрепов в работе обосновано:

Требования к характеристикам регламентированы следующими стандартами:

• ГОСТ 9690-71 – отечественная стандартизация

• DIN 1748 и DIN 1480 европейская стандартизация

• ASTM F1145-05 –стандарт США

• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов

Муфты

Согласно ГОСТ 9690-71, муфты производят тремя способами:

Кроме этого, их делают закрытого и открытого типа.

Последние имеют несущую способность до 6,3 тонн.

Для закрытого корпуса — до 20 т.

При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.

Материал

При изготовлении используются следующие стали:

• Марки 35 высокого качества, согласно ГОСТУ 1050.

Степень прочности на растяжение достигает 540 МПа.

Самый распространенный вариант.

• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.

Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.

Используется там, где нет больших нагрузок.

• По методу горячего цинкования;

Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).

Такие кислостойкие талрепы используются в местах с повышенными требованиями.

Размеры и вес

• Диаметр резьбы: M6 – M56.

• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).

• Общая длина типовых изделий: 230 – 603 мм.

• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.

Виды талрепов

Талреп по исполнению муфты может быть:

• Открытый сварной – используется в несложных ситуациях.

Обозначается, как ОС.

Изготавливается из маломагнитных и углеродистых сталей.

• Открытый штампованный – ОШ.

Материал – маломагнитные и углеродистые стали.

• Закрытый сварной — резьба штоков находится внутри пустотелого корпуса по соображениям безопасности.

В случае разрушения захвата по резьбе, его остатки остаются внутри, а не разлетаются по сторонам.

Отличается высокими эксплуатационными характеристиками.

Обозначается, как ЗС.

Материал – углеродистые стали.

• Ухо-ухо. С двумя кольцами, обозначается, как УУ.

• Вилка-вилка. Условное обозначение ВВ.

• Гак-гак – ГГ (крюк-крюк).

• Вилка-ухо – талреп ВУ.

• Вилка-гак – известен, как ВГ.

Для каждой поставленной задачи используются талрепы в определенной комплектации и конкретной маркировки.

Модели с оголовками ВВ подходят для стягивания двух тросов, концы которых завернуты в петли.

ВГ используется для притягивания троса с петлей к неподвижной опоре, за которую можно зацепится крюком.

ВУ применяются, если требуется притянуть канат с петлей на конце к опоре с имеющимся крюком.

Классический талреп по назначению может быть:

• Судовой – используется в судоходном деле преимущественно для крепления грузов на кораблях.

Обладает повышенными характеристиками прочности, большим весом и размерами.

• Строительный – применяется для фиксации различных элементов конструкций, установки растяжек, а также для фиксации грузов на платформах полуприцепов.

Среди нестандартных вариантов следует отметить:

• Шлюпочный талреп с глаголь-гаком.

• Гамбургский (винтовая стяжка).

В отличии от стандартного варианта, имеет два концевика в форме вытянутых ушек, с одной стороны которых находятся резьбовые отверстия.

Эти ушки накручиваются на стержень с разнонаправленными резьбами по разные стороны от его центра.

Регулировка натяжения производится вращением стержня.

Это грузовой талреп, так как используется исключительно для крепления грузов.

• Автомобильный талреп (ременной рэтчет) – используется для фиксации грузов в кузовах, прицепах и полуприцепах автомобилей.

Представляет собой храповый механизм из легированной стали, которым стягиваются прочные крепежные ленты.

Бывает цельным и двухкомпонентным.

Первый вариант больше подходит для стягивания между собой отдельных элементов груза, а второй, за счет двух концевиков в виде крюков – для фиксации груза к неподвижным элементам кузова.

Грузоподъемность, маркировка и цена

Маркировка талрепа содержит условное обозначение типа головки, длины муфты без учета колец и размер резьбы с указанием, с какой стороны находится левая нарезка.

Тип изделия и его покрытие указывается в сопроводительной документации.

Что же касается грузоподъемности (предельная нагрузка) она иногда отмечается в тех же документах к изделию, зависит от типа грузового захвата и размера резьбы.

Ознакомится с полным списком можно, воспользовавшись соответствующей таблицей.

В качестве примера:

• M6 – 40 кг для крюка, 100 кг для ушка;

• M8 — 80 кг и 200 кг соответственно;

• M10 — 150 кг и 500 кг.

Стоимость зависит от размеров, материала, покрытия, типа и других параметров.

Для примера, самый простой вариант стандарта DIN1480 с резьбой M6 обойдется в сумму от 70 рублей, в то время как судовое изделие ГОСТ 9690-71 с резьбой М56 будет стоить около 19 тыс. рублей.

Самые распространенные натяжители обойдутся в 400 – 1500 рублей.

Как выбрать талреп?

Важнейший параметр при выборе устройства – его максимальная эксплуатационная нагрузка.

Изделия, которые используются для фиксации различных агрегатов и грузов в вертикальном положении, должны иметь приличный запас в 600 – 900%.

При работе с талрепами важна безопасность.

Определяющим в этом деле является то, насколько хорошо канат или трос обхватывает зацеп.

Самыми безопасными являются варианты вилка-вилка, где крюк стропа перекрывается пальцем, изготовленным из закаленной стали.

Варианты с двумя гаками наименее безопасны.

Выбирая талреп, следует ознакомится с его маркировкой, которая строго обязательно должна присутствовать на корпусе.

Сертифицированные изделия, как правило, сопровождаются соответствующими документами.

Кроме нагрузки, важным фактором является размер устройства, если планируется его эксплуатация в ограниченном пространстве.

Внимание обращается и на наличие, и степень антикоррозийного покрытия.

Перед покупкой и использованием талрепа, его необходимо проверить на:

• Совпадение типа резьбы оконечных частей и корпуса;

• Отсутствие любых повреждений;

• Отсутствие износа, каких-либо перекосов и искривлений;

• Отсутствие трещин, заусенцев, борозд.

Следует убедиться, что в комплект входят стопорные гайки, которые обязательно должны использоваться в работе.

В противном случае механизм под нагрузкой способен самопроизвольно раскручиваться.

Если требуется замена одного или обоих оконечных элементов, подбираются аналогичные варианты, причем обязательно проверяется их соответствие прикладываемым нагрузкам.

Что нужно знать о талрепах?

К талрепам относятся и так называемые цепные рэтчеты – натяжители, которые используются для фиксации длинномерных грузов.

Стягивание тросов происходит за счет скручивания расположенной между захватами стяжной цепи.

Состоит это устройство из следующих элементов:

• Вантовый натяжитель (цепь);

• Механизм натяжения (храповое колесо, насаженное на вал с трещоткой).

В простейшей конструкции рэтчета выборка слабины натяжения производится не храповиком, а специальным рычагом, которым выполняют качательные движения.

Источник
