Далее будет рассмотрено создание типовых объектов на примере решения транспортных задач. Вне зависимости от предполагаемого применения ZuluGIS изучение этого примера будет полезно для обучения созданию любых видов типовых объектов.
Для создания типовых объектов слоя:
Рисунок 198. Создание типа объекта
Рисунок 199. Создание режима объекта
Создайте для типа Перекресток новый режим с таким же названием.
В рабочем поле окна редактора нарисуйте символ (например, окружность).
В поле Название введите пользовательское название символа.
При необходимости задайте (измените) точку привязки символа.
Рисунок 200. Редактирование символа узла
Рисунок 201. Диалог « Структура слоя »
После создания структуры слоя типовые объекты можно наносить на карту. Процесс нанесения дорожной сети аналогичен нанесению инженерной сети (см. справку ZuluThermo, ZuluHydro, ZuluSteam, ZuluGaz).

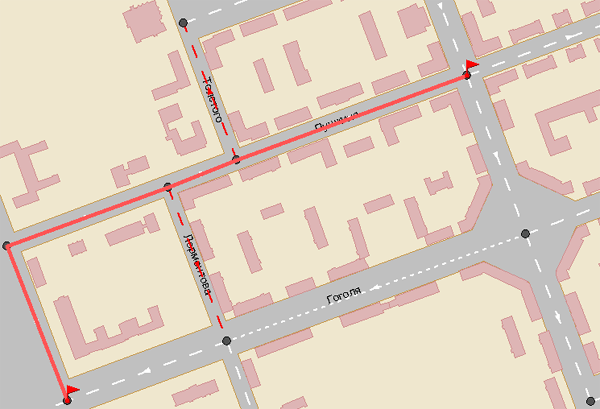

На рисунке, представленном ниже, изображена карта с нанесенной дорожной сетью, на которой найден самый короткий путь от одной заданной точки до другой с учетом направлений (подробно про поиск пути см. «Поиск пути по графу»).
Рисунок 202. Изображение карты с нанесенной дорожной сетью
Список команд Zulu
Группа команд Файл:
Имя команды
Описание
Создать новую карту.
Сохранить карту под новым именем.
Закрыть текущий документ.
Режим предварительного просмотра.
Открыть панель параметров страницы.
Открыть панель настройки принтера.
Создать новый проект.
Закрыть текущий проект.
Открыть панель Карты проекта.
Открыть панель менеджера проектов.
Импорт из AutoCAD DXF.
Импорт из MapInfo MIF/MID.
Импорт из ESRI Shapefile.
Импорт из Windows Metafile.
Экспорт в AutoCAD DXF.
Экспорт в MapInfo MIF/MID.
Экспорт в ESRI Shapefile.
Экспорт в Windows Bitmap.
Экспорт в Borland Paradox.
Группа команд Правка:
Имя команды
Описание
Отменить последнюю операцию редактирования.
Повторить отмененную операцию редактирования.
Установить мишень для оверлейных операций.
Режим выделения объектов.
Режим редактирования узлов.
Выбор типа нового вводимого объекта.
Режим ввода полилинии.
Режим ввода прямоугольника.
Режим ввода заполненного прямоугольника.
Режим ввода окружности или эллипса.
Режим ввода заполненной окружности или эллипса.
Режим ввода многоугольника.
Режим ввода сегмента окружности.
Режим ввода символьного объекта.
Режим ввода текста.
Кнопка «Добавить» инструментов.
Кнопка «Удалить» инструментов.
Вставить символьный объект.
Удалить символьный объект.
Режим обхода узлов.
Режим разбиения объекта.
Режим трансформирования слоя.
Режим вращения объектов.
Отображать узлы объектов.
Отображать сетку редактора.
Режим привязки к сетке.
Режим привязки к узлам объектов.
Режим привязки к концам линий.
Режим привязки к ребрам объектов.
Режим контроля прямых углов.
Разбить объекты мишени объектами группы.
Вырезать из мишени группу.
Вырезать из мишени все, что не вошло в группу.
Вставить узлы в объекты мишени в местах пересечения с группой.
Построение буферной зоны.
Создание контуров по группе линейных объектов.
Открыть панель параметров для выделенных объектов.
Группа команд Слой:
Имя команды
Описание
Создать новый слой.
Информация по слою.
Информация по слою.
Редактировать структуру слоя.
Группа команд Карта:
Имя команды
Описание
Добавить слой в карту.
Убрать слой из карты.
Выбор активного слоя.
Открыть панель списка слоев.
Настройка параметров карты.
Настройка параметров печати карты.
Выбрать все объекты в группу.
Сохранить группу в другом слое.
Имформация по группе.
Запрос по базе данных.
Запрос по графическим атрибутам.
Установить масштаб один к одному для бирок.
Отменить масштаб один к одному для бирок.
Создать тематическую раскраску.
Подключить тематическую раскраску.
Создать ссылку на карту.
Группа команд Вид:
Имя команды
Описание
Режим увеличения масштаба.
Вернуться назад к предыдущему виду.
Вернуться вперед у предыдущему виду.
Переместиться в указанные координаты.
Показать всю карту.
Показать весь слой.
Показать всю группу.
Группа команд Растр:
Имя команды
Описание
Задать растровый объект.
Группа команд Навигация:
Имя команды
Описание
Режим подсвечивания объектов.
Выделение окружностью или эллипсом.
Режим сдвигания карты.
Режим получения информации по объектам.
Режим подсчета расстояния по пути.
Режим задания фрагмента печати.
Режим редактирования фрагмента печати.
Группа команд Сервис:
Имя команды
Описание
Открывает панель дополнительных команд Zulu.
Открывает панель настройки интерфейса Zulu.
Группа команд Окно:
Имя команды
Описание
Открыть новое окно для текущего документа.
Закрыть текущее окно документа.
Закрыть все она документов.
Расположить окна с перекрытием (каскадом).
Расположить окна горизонтально без перекрытия.
Расположить окна вертикально без перекрытия.
Разбить активное окно по горизонтали и/или по вертикали.
Увеличить окно по размерам рабочей области.
ГИС Zulu
ГИС ZuluГИС Zulu — геоинформационная система и программа для расчётов инжененрных сетей
Геоинформационная система Zulu предназначена для разработки ГИС приложений, требующих визуализации пространственных данных в векторном и растровом виде, анализа их топологии и их связи с семантическими базами данных. С помощью Zulu можно создавать различные карты, планы и схемы, включая планы и схемы инженерных сетей с поддержкой их топологии, работать с растрами и получать данные из различных источников (BDE, ODBC и ADO).
Рис. Расчётная схема-электронная модель системы теплоснабжения города в ГИС Zulu. Общий план
Рис. Расчётная схема-компьютерная модель тепловых сетей города в ГИС Zulu. Крупный план
ГИС Zulu по внешнему виду весьма похожа на на широко распространенные продукты семейства Microsoft Office и имеет схожее оборудование меню и панелей инструментов. Система позволяет открывать одновременно несколько карт, работать с семантическими информацией, получаемой как из локальных таблиц (Paradox, dBase), так и из баз данных Microsoft Access, Microsoft SQL Server, Oracle и других. Система также позволяет проводить совместный анализ графических и семантических данных, пересекать запросы к семантическим данным с подмножеством графических данных, выполнять тематическую раскраску по семантическим данным, экспортировать графические и табличные данные в распространённые форматы ГИС, Автокад, Microsoft Excel.
Достоинства
Zulu ActiveX
ZuluThermo — гидравлические расчеты тепловых сетей для режимной наладки систем централизованного теплоснабжения
Расчеты ZuluThermo работают в тесной интеграции с геоинформационной системой Zulu и выполнены в виде модуля расширения ГИС.
Состав расчетов
Коммутационные задачи
Анализ отключений, переключений, поиск ближайшей запорной арматуры, отключающей участок от источников, или полностью изолирующей участок и т.д.
Наладочный расчет тепловой сети
Целью наладочного расчета является обеспечение потребителей расчетным количеством воды и тепловой энергии. В результате расчета осуществляется подбор элеваторов и их сопел, производится расчет смесительных и дросселирующих устройств, определяется количество и место установки дроссельных шайб. В результате расчета определяются расходы и потери напора в трубопроводах, напоры в узлах сети, в том числе располагаемые напоры у потребителей, температура теплоносителя в узлах сети (при учете тепловых потерь), величина избыточного напора у потребителей, температура внутреннего воздуха.
Поверочный гидравлический расчет тепловой сети
Целью поверочного расчета является определение фактических расходов теплоносителя на участках тепловой сети и у потребителей, а также количестве тепловой энергии получаемой потребителем при заданной температуре воды в подающем трубопроводе и располагаемом напоре на источнике. В результате расчета определяются расходы и потери напора в трубопроводах, напоры в узлах сети, в том числе располагаемые напоры у потребителей, температура теплоносителя в узлах сети (при учете тепловых потерь), температуры внутреннего воздуха у потребителей, расходы и температуры воды на входе и выходе в каждую систему теплопотребления.
Конструкторский расчет тепловой сети
Целью конструкторского расчета является определение диаметров трубопроводов тупиковой и кольцевой тепловой сети при пропуске по ним расчетных расходов при заданном (или неизвестном) располагаемом напоре на источнике. В результате расчета определяются диаметры трубопроводов тепловой сети, располагаемый напор в точке подключения, расходы, потери напора и скорости движения воды на участках сети, располагаемые напоры на потребителях.
Расчет требуемой температуры на источнике
Целью задачи является определение минимально необходимой температуры теплоносителя на выходе из источника для обеспечения у заданного потребителя температуры внутреннего воздуха не ниже расчетной.
Пьезометрический график
Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (наладочного, поверочного, конструкторского). При этом на экран выводятся: линия давления в подающем трубопроводе, линия давления в обратном трубопроводе, линия поверхности земли, потери напора на шайбе, высота здания, линия вскипания, линия статического напора.
Расчет нормативных потерь тепла через изоляцию
Целью данного расчета является определение нормативных тепловых потерь через изоляцию трубопроводов. Тепловые потери определяются суммарно за год с разбивкой по месяцам. Просмотреть результаты расчета можно как суммарно по всей тепловой сети, так и по каждому отдельно взятому источнику тепловой энергии и каждому центральному тепловому пункту (ЦТП). Расчет может быть выполнен с учетом поправочных коэффициентов на нормы тепловых потерь.
ZuluHydro — гидравлические расчеты систем водоснабжения
Состав расчетов
Коммутационные задачи
Анализ отключений, переключений, поиск ближайшей запорной арматуры, отключающей участок от источников, или полностью изолирующей участок и т.д.
Поверочный расчет водопроводной (кольцевой) сети
Целью поверочного расчета является определение потокораспределения в водопроводной сети, подачи и напора источников при известных диаметрах труб и отборах воды в узловых точках. В результате поверочного расчета определяются: расходы и потери напора во всех участках сети, подачи источников, пьезометрические напоры во всех узлах системы.
Конструкторский расчет водопроводной сети
Целью конструкторского расчета тупиковой и кольцевой водопроводной сети является определение диаметров трубопроводов, обеспечивающих пропуск расчетных расходов воды с заданным напором. Расчет водопроводной сети производится с любым набором объектов, характеризующих систему водоснабжения, в том числе и с несколькими источниками.
«Гидроудар»
Расчет нестационарных процессов в сложных трубопроводных гидросистемах. Цель расчета – выявления участков и узлов сети, подвергающихся за время переходного процесса воздействию недопустимо высокого или низкого давления. В качестве событий, порождающих переходные процессы, предполагается включение или выключение насосов либо открытие или закрытие задвижек, а также разрыв трубы.
Пьезометрический график
Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (поверочного, конструкторского). При этом на экран выводятся: линия давления в трубопроводе, линия поверхности земли, высота здания.
Пакет ZuluDrain позволяет создать расчетную математическую модель сети, выполнить паспортизацию сети, и на основе созданной модели решать информационные задачи, задачи топологического анализа, и выполнять различные гидравлические расчеты.
Расчеты ZuluDrain могут работать как в тесной интеграции с геоинформационной системой (в виде модуля расширения ГИС), так и в виде отдельной библиотеки компонентов, которые позволяют выполнять расчеты из приложений пользователей.
ZuluDrain позволяет:
Разработанное программное обеспечение предоставляет пользователю возможность исследовать свойства или поведение системы водоотведения в условиях, которые нецелесообразно или невозможно воспроизвести на практике, а также моделировать разного рода возмущения с целью оценки их влияния на режим работы канализационной сети. Количество объектов канализационной сети не ограничено.
Реализован экспорт и импорт расчетной модели из системы EPA SWMM 5.0.
Состав задач
Построение расчетной модели
При работе в геоинформационной стистеме сеть достаточно просто и быстро заноситься с помощью мышки или по координатам. При этом сразу формируется расчетная модель. Остается лишь задать расчетные параметры объектов и нажать кнопку выполнения расчета.
Конструкторский расчет
На основании гидравлического расчета определяются диаметры трубопроводов самотечных сетей водоотведения (дождевой, общесплавной и бытовой канализации). Осуществляется проектирование высотной схемы канализационных сетей, определение начальных глубин заложения, уклонов и отметок в местах сопряжения труб в соединительных колодцах и камерах.
Поверочный расчет
Выполняется гидравлический расчет существующей канализационной сети. В результате поверочного расчета определяются фактическое потокораспределение, скорости движения жидкости и заполнение трубопровода, участки с напорным движением. Расчеты можно проводить с учетом изменения различных исходных данных, например, с незапланированными сбросами сточных вод.
Для наглядности представления результатов расчета возможна зональная раскраска, например, по скорости движения жидкости. При наличии слоя с рельефом местности процесс занесения геодезических отметок с карты в узловые объекты канализационной сети автоматизирован.
Построение продольного профиля
Построения продольного профиля канализационной сети по выбранному направлению, графиков изменения скорости и наполнения трубопроводов на разных участках. Настройка графика выполняется пользователем, возможен его экспорт в Microsoft Office Word или в Microsoft Office Excel.
ZuluGaz — гидравлические расчеты газовых сетей
Состав расчетных задач
Поверочный расчет газовой сети
Целью поверочного расчета является определение фактических расходов газа на участках газовой сети, давления во всех узловых точках и нарушения режима работы потребителей.
Созданная математическая имитационная модель системы газоснабжения, служащая для решения поверочной задачи, позволяет анализировать гидравлический режим работы системы, а также прогнозировать его изменения в случае каких-либо переключений. Расчеты могут проводиться при различных исходных данных, в том числе при отключении отдельных участков газовой сети.
Конструкторский расчет газовой сети
Конструкторский расчет позволяет определить диаметры трубопроводов кольцевой и разветвленной газовой сети низкого, среднего и высокого давления, работающей от одного или нескольких источников питания ГРП, ГРС.
Возможности
Расчету подлежат тупиковые и кольцевые газовые сети низкого, среднего и высокого давления, работающие от одного или нескольких ГРП, ГРС.
Расчет систем газоснабжения может производиться с использованием двух методик:
Состав газовой смеси может задаваться пользователем и это может быть не только природный газ, но и обычный воздух.
Расчётная схема газовой сети заносится в ГИС Zulu (Рис.1). При этом формируется расчетная модель сети и соответствующие таблицы к каждому объекту. В таблицы заносится необходимая информация для выполнения расчетов, а после его проведения осуществляется запись результатов.
Рис.1 Пример газовой сети в ГИС Zulu.
График падения давления
Целью построения графика падения давления по заданному направлению является наглядная иллюстрация результатов гидравлического расчета газовой сети.
График строится для заданного пути по 2 или более точкам (Рис. 2).
Рис.2 Путь для построения графика падения давления
На экран выводятся окно с графиком падения давления газа в трубопроводе:
Цвет и стиль линий падения давления задается пользователем.
Коммутационные задачи
Поиск запорной арматуры, выполняющей отключение участков газопровода. Определение объектов, попадающих под отключение. Формирование отчетов о выполненных переключениях. Определение потерь газа при отключениях газовой сети и выполнении настройки регуляторов.
Ознакомительная версия ГИС Zulu и модулей расчетов инженерных сетей
Ознакомительная версия ГИС Zulu и пакета расчетов инженерных сетей представляет собой полнофункциональную версию, которая при отсутствии ключа аппаратной защиты (поставляемого в комплекте коммерческой версии), работает в ознакомительном режиме с ограничением функциональности. При наличии же ключа продукт работает в полном объеме.
Обучение работе с ГИС Zulu и расчетами тепловых, водопроводных и канализационных сетей ZuluThermo, ZuluHydro, ZuluDrain
ГеоИнфоГрад проводит дистанционное обучение применению ГИС Zulu и ZuluThermo для электронной картографии, моделирования, наладки тепловых сетей, разработки и актуализации электронных моделей систем и схем теплоснабжения.
Курс обучения ZuluThermo
Вводная лекция
«Электронная модель системы теплоснабжения и современный подход к наладке и модернизации тепловых сетей с примером»
в рамках программы «ОСНОВЫ РАЗРАБОТКИ СХЕМ ТЕПЛОСНАБЖЕНИЯ ПОСЕЛЕНИЙ И ГОРОДСКИХ ОКРУГОВ» для повышения квалификации должностных лиц органов местного самоуправления и специалистов теплоснабжающих организаций проводимой ФГАОУ ДПО «ИПК ТЭК»
Практические занятия
Занятие 1. Часть 1. Введение 0:13
1. Основные элементы интерфейса пользователя и операции:
a. Меню, панель инструментов, перемещение по карте, масштабирование.
b. Задание масштаба и координат.
c. Навигатор, рабочее место, список карт и слоёв.
d. Включение, выключение видимости слоёв, порядок расположения. Типы слоёв: векторный, растровый, расчётный. Активный слой.
2. Основные инструменты. Выделение объекта, группы, объектов. Геометрические свойства объекта.
3. Измерение расстояний и площадей.
Занятие 2. Введение 2 0:25
Создание расчётного слоя и расчёт небольшой сети. Краткий обзор основных возможностей ZuluThermo: Ввод исходных данных, расчёт, анализ результатов расчёта, рекомендации по улучшению гидравлического режима.
Курс обучения ZuluThermo. Видеоматериалы. Оглавление. Практические занятия
