Как регулировать форсунки стеклоомывателя
Регулировка веерных форсунок омывателя лобового стекла
Чистота лобового стекла автомобиля является параметром, от которого напрямую зависит безопасность движения и комфорт водителя. Загрязнённое пылью, снегом или насекомыми стекло утомляет водителя и снижает видимость. Это может привести к аварии. Для поддержания его чистоты в каждом автомобиле существуют стеклоочистители («дворники») и стеклоомыватели. Раньше стеклоомыватели представляли собой тонкую трубочку, из которой вылетала струя воды, реже — две. Наряду с простой и надёжной конструкцией, этой системе присущи и недостатки. Так, струя попадает на небольшой участок стекла и стекает вниз. Поэтому первые несколько ходов стеклоочистители делают по сухому стеклу, размазывая грязь и оставляя царапины. Решением этой проблемы стали веерные форсунки омывателя. Рассмотрим, как происходит регулировка форсунок омывателя лобового стекла.

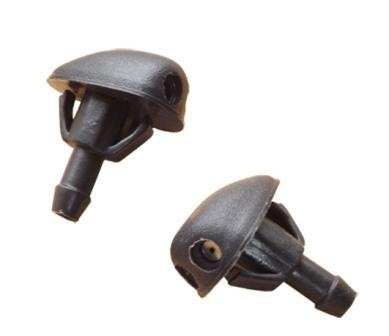

Особенности детали
Как понятно из названия, эти стеклоомыватели подают жидкость не струёй, а распыляя её мелкими каплями на широкий участок стекла, «веером». Соответственно, всё ветровое стекло равномерно намокает и «дворники»скользят по мокрой поверхности, не царапая её и не издавая шума. От обычных форсунок веерные отличаются наличием узкой горизонтальной прорези вместо отверстий.
От чистоты лобового стекла зависит безопасность вождения
Преимущества и недостатки
Преимуществами такой системы является продление срока службы щёток стеклоочистителя и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к обмерзанию и кратковременную полную потерю видимости в момент распыления.
Как выбрать
Чтобы выбрать веерные форсунки омывателя, для начала следует заглянуть в каталог запчастей вашего автомобиля. Возможно, что в более дорогих комплектациях они предусмотрены с завода, а значит, их можно заказать отдельно. Если такой возможности нет, обратите внимание на недорогие и повсеместно имеющиеся в продаже детали от Volvo S80 или SsangYong, которые подойдут на большинство автомобилей.
Установка
Регулировка
После установки форсунок, их, возможно, придется отрегулировать и настроить.
Внимание! В веерные форсунки НЕЛЬЗЯ вставлять твёрдые предметы и пытаться двигать сопло – устройство будет испорчено.
Их настраивают в вертикальной плоскости, путём подсовывания под уплотнитель форсунки двойного скотча или изоленты пластиковым ножом или шпателем. Вставляя подкладку в передней части, мы направляем струю ниже, сзади – выше. Следует помнить о том, что на скорости веер капель из форсунок стремится опуститься ниже, поэтому направляем жидкость примерно в середину стекла.
Чистка
Старайтесь не допускать засорения форсунок. Если это произошло, лучший способ очистить их без снятия – струёй сжатого воздуха (имеется в любом шиномонтаже). Не пытайтесь засовывать в них различные предметы.
Заключение
Установка веерных форсунок омывателя – недорогое и полезное усовершенствование конструкции вашего автомобиля. Оно окупится с первых же дней использования благодаря экономии на жидкости, ресурсе щёток и комфорте управления в целом.
Веерные форсунки: установка и регулировка без ключа
Наконец добралась до «маст хэв» всех астраводов.
Установка
Ставила сама по инструкциям в сети, но без личных «познаний» не обошлось: Поводки щеток оказывается снимать нужно согнув их предварительно (подняв вверх). В остальном, дальше с WD-шкой все пошло бодренько. Жабо сняла ничего сама не сломав, там до меня два крепления было сломано, но мне это и раньше, и теперь не мешает).
Ставила с обратным клапаном, и так как доп шланга у меня нет, а искать по магазинами лень, порезала шланг между форсунками по середине и туда его и вставила! Т.е. вот в таком порядке:
Нет, это не мое ноу-хау, такие варианты тоже есть в сети. Также в сети есть мнение, что благодаря обратному клапану и задерживаемой им водой, зимой форсунки вообще откажутся работать до весны, поэтому, те, кто зиму откатал, поделитесь опытом, пожалуйста?
Регулировка
Пробный раз показал, что я скорее крышу мою, чем стекло, а ключа у меня не было, и ждать не хотелось, поэтому полезла в сеть заменой. И вот что нашла:
Как умная Ма.сбегала в канцелярский, купила ручку, даже две, нарезала, покрутила форсунку, и поняла, что этим я разве что плоскость струи могу направить либо на машину, либо на соседей по дороге. Она по прежнему брызгала на крышу. Но(!) два удара молотком по каждой исправили положение: сдвиг на 2 мм вниз, чтобы край «дырки» был чуть-чуть утоплен в корпус жабо, и она брызгает как надо!
Так что если вы вдруг ищете ключ, то стоит подумать.
Инструкция по регулировке и чистке форсунок омывателя лобового стекла
Вря ли кто-то поспорит с тем, что лобовое стекло является важной части в автомобиле. Ведь оно обеспечивает хорошую обзорность, если конечно же находится в идеальном состоянии. Все воители пользуются омыватель лобового стекла для отчистки от всякой грязи в плохую погоду, это повышает уровень безопасности.
Содержание:
Конечно же рано или поздно форсунки выходят из строя и их в любом случае надо отрегулировать, так как это ваша безопасность. Может показаться, что и без них можно обойтись, в большинстве случаем это так, но в плохую погоду вы пожалеете о своем решении.
Как они работают
По сути ничего сложного в этой системе нет. Это простой механизм, который пускаем воду или другую жидкость стекло. Существуют струйные и веерные форсунки. Струйные просто выпускают струю, а веерные распределяют жидкость по всей поверхности стекла. Кстати, веерные еще позволяют дворникам прослужить дольше, так как они постоянно будут скользить по влажной поверхности.
Какие бывают неисправности
По сути проблем бывает не так уж много, и делятся они на электрические и механические. Чаще всего проблему возникают по механической части. Механические проблемы простые, первая проблема это отсутствие жидкости. То есть она либо просто закончилась в бачке, либо замерзла из-за низкой температуры. В первом случае ее просто нужно долить, а во втором хорошо прогреть двигатель, и его тепло разморозит жидкость.
Также мог соскочить шланг, его нужно установить обратно, и проблема решена. А еще самой частой проблемой является засорение форсунок. Забиться они могут из-за использования некачественной жидкости или же из-за попадания пыли и грузи.
Плохая струя еще может быть из-за проблем с насосом или герметичностью, так что вам следуют узнать в чем проблем.
Чистка форсунок
Если же вы определили, что проблема связана с простым засорением, то можете произвести чистку несколькими способами.
Компрессор
Это самый эффективный и самый быстрый способ, но только в том случае, если вы дома и у вас есть компрессор. Отсоедините все походящие шланги и промойте форсунки мыльной водой. Теперь нужно взять шланг компрессора и соединить его с соплом. По чего включить компрессор секунд на 30.
Шприц
Очень простой способ, но не такой эффективный как предыдущий. Налейте обычной воды в шприц, будет хорошо, если вы туда добавите лимонную кислоту. Конечно же все шланги отсоединяем и после этого в обратном направлении промываем. То есть шприц нужно вставить со стороны выхода воды, а не входа.
Булавка
Такой способ не спасет вас, если загрязнение очень сильное. Им можно пользоваться в дороге. Ваша задача взять булавку или что-то подобно, и вычистить всю гряз около сопла, к сожалению глубже не получится.
Лучший способ
Самый лучший вариант, но достаточно долгий, это снять форсунки и замочить из в воде с чистящим средством. Оставьте так на несколько минут их и после все равно промойте, каким-либо способом.
Регулировка форсунок
Итак, если жидкость подается плохо или проблемы с направлением этой жидкости, то необходимо заняться регулировкой. Это не так уж сложно и это без проблем можно сделать своими руками, понадобится булавка или иголка.
Делать все необходимо очень аккуратно, так как можно повредить пластиковый корпус. Для начала нужно вставить иглу в отверстие форсунки и после начать регулировок. Нужно аккуратными движениями добиться правильного положения, чтобы струя имела правильное направление.
Если у вас иномарка, то здесь нужно быть более внимательным. Дело в том, что форсунка подает несколько струй в разные направления и при регулировке это следует учитывать. Причина в том, что если вы это не учтете, то три или четыре струи будут подаваться в одном направлении и будет затронута меньшая поверхность лобового стекла.
В конце концов, вам необходимо проверить, что в итоге получилось. Хорошо ли омывается стекло, будет ли обзорность безопасной в плохую погоду, если ответы «да», то вы сделали все правильно.
Демонтаж
Будет намного лучше, если вы снимете форсунку, так как это будет удобнее для регулировки. Также это будет полезно, если вы просто хотите ее заменить на новую. Для того чтобы это сделать необходимо для начала снять все подходящие шланги. Есть гайка для крепления, ее нужно открутить и после спокойно снять омыватель.
Если будет тяжело, то лучше прыснуть WD-40 и немного подождать, так как при сильном усилии можно сломать омыватель. Поставить его обратно труднее и здесь нужно быть еще более аккуратным, чем при съеме.
Обойдутся вам новые форсунки примерно в 300 рублей, а для моделей АвтоВАЗа нужно отдать всего лишь 60 рублей. Цена может быть немного другой из-за самого бренда машины, конечно же они для дорогих авто будут стоить больше.
Отрегулировать омыватели лобового стекла несложно, но главное все это делать аккуратно. Для получения большей информации посмотрите видео-инструкцию.
Настройка форсунок стеклоомывателя
Столкнулся с проблемой, что родные форсунки начали плохо омывать лобовое стекло. Начитался на Drive2, что многие заменили форсунки омывателя на форсунки веерного типа. Писали, что идеально подходят форсунки от Volvo. Правда стоимость этих фосунок оставляла желать лучшего. В один прекрасный день поехав на авторынок, в одном из павильонов наткнулся на универсальные форсунки. Купил. Поставил. Заодно был куплен и установлен обратный клапан от toyota.
Действительно омывали они намного лучше, разбрызгивая омывайку по всей поверхности лобового стекла. С увеличением скорости их эффективность уменьшалась, а на скорости более 60 км/ч они были полностью неэффективны. Зато обратный клапан оправдал возложенные на него надежды. Струи омывайки вылетали из форсунок сразу, без холостого пробега дворников.
И снова интернет в помощь. Обработав кучу статей на разных сайтах, я пришел к выводу, что замена форсунок на веерные не будет достаточно эффективной, если не поменять вскупе с ними насос омывателя на более мощный. Тем более не скажу, что расход омывайки с ним стал меньше… Такое чувство, что даже наоборот.
Решил вернуть старые форсунки, тем более, пока их заменяли веерные, я прочистил и промыл родные «две струи». Плюс ко всему, настроил их правильно, выставив по инструкции, так же найденной в интернете)
Регулируем сопла форсунок омываетелей лобового стекла правильно!
Здравствуйте друзья, данную запись посвятим правильной регулировке сопл форсунок своего автомобиля, в нашем примере мы поговорим о Honda Legend KB1-KB2
Ведь с приближением Весны или Осени или просто плохой и дождливой погоды владельцы своих авто часто сталкиваются с засорением форсунок омывателя лобового стекла. Чтобы их прочистить, нам необходимо вооружится тонкой проволочкой или иголкой на крайний случай можно купить в аптеке простую медецинскую иглу как на рисунке:
Ее вставляем в выходное отверстие засоренной форсунки и прочищаем.
Но если этот способ не помог, придется снимать форсунку.
Ее можно либо промыть дома под сильной струей воды, либо продуть при помощи компрессора для подкачки шин.
В дальнейшем, чтобы избежать подобных проблем, при заливке омывающей жидкости, следите за тем, чтобы в бачок
не попадала грязь и плотно закрывайте крышку, лучший способ избежать попадания грязи это при заливке омывающей жидкости подложить в несколько слоев медицинский бинт
или марлю где также можно приобрести в любой аптеке.
Сам принцип регулировки следующий:
С: Позиция около 325 мм от верхней черной керамики (B) на нижнем лобовом стекле.
D: Положение около 308 мм от верхней черной керамики (B) на нижнем лобовом стекле.
E: Положение около 322 мм от верхней черной керамики (B) на нижнем лобовом стекле.
F: Положение около 332 мм от центральной линии лобового стекла ©
G: Положение около 239 мм от центральной линии лобового стекла ©
H: Положение около 141 мм от центральной линии лобового стекла ©
Устройство и принцип работы омывателя лобового стекла:
Омыватель лобового стекла состоит из бачка, электронасоса, трубок, форсунок и переключателя. Бачок устанавливается справой стороны автомобиля за бампером.
Его объем зависит от модели Legend KB1-KB2 где присутствуют также форсунки омывателей фар в частности они были установлены на Legend KB1-KB2 для Европейского рынка. В корпус бачка омывателя встроен электронасос. К нему подсоединена трубка, которая идет на форсунки.
Чтобы подать омывающую жидкость водителю достаточно потянуть на себя подрулевой переключатель, который активирует насос, и жидкость под давлением разбрызгивается на лобовое стекло. Вместе с этим на большинстве автомобилей автоматически включаются щетки стеклоочистителя на несколько взмахов. У Honda Legend KB1-KB2 присутствует также зимний режим щеток очистителя лобового стекла что облегчает работу зимой переведя их в зимние положение.
Обычно на автомобилях используются струйные форсунки омывателя лобового стекла. То есть жидкость подается в виде струи. Но на современных автомобилях все чаще встречаются веерные форсунки омывателя. Они разбрызгивают омывающую жидкость не точечно, в отличие от струйных, а равномерно, по большей части лобового стекла. Такое решение сокращает расход омывающей жидкости и позволяет эффективнее очистить стекло от грязи. Кроме того, для стран с холодным климатом многие производители комплектуют свои модели форсунками омывателя с подогревом, на legend к сожалению подогрева не имеется.
Бачок омывателя лобового стекла располагается под капотом автомобиля. Причем для удобства автолюбителей его крышка имеет овальную форму и окрашена в синий или черный цвет, чтобы не перепутать его, например, с маслозаливной горловиной двигателя или бачком охлаждающей жидкости. На многих современных автомобилях имеется датчик уровня омывающей жидкости на legend он присутствует. И когда ее уровень падает ниже четверти объема бачка, на панели приборов загорается соответствующая лампочка.
В теплое время года в качестве омывающей жидкости можно использовать простую дистиллированную воду.
Если автомобиль используется на трассе, то в нее можно добавить немного моющего средства, чтобы эффективнее удалять остатки насекомых.
Зимой в бачок омывателя нужно заливать незамерзающую жидкость для своей Legend я использую Liqui Moly 0.1120
незамерзайка очень достойно себя зарекомендовала зимой, летом я использую летний вариант Liqui Moly 01164 «KristallGlas»
Всем спасибо за внимание, берегите зрение и не забывайте также менять резинки щеток очистителя лобового стекла.
