Как регулировать электронное зажигание
Регулировка БСЗ на карбюраторном автомобиле…
Собственно сама проблема с настройкой Бесконтактной системы зажигания передо мной встала ещё когда я ездил на предыдущей машине. Дело в том что все способы настройки которые нам советуют — подразумевают настроенный карбюратор и возможность завести автомобиль, а если такой возможности не представляеться? (если вы чистили карбюратор и снимали систему зажигания).
В книгах нам предлагают способ настройки с помощью стробоскопа и меткой ВМТ на шкиве колен.вала и блоке двигателя. Этот способ я посчитал не совсем точным и надёжным, и он не даёт возможности регулировки на незаведённом двигателе. Более умный способ я прочитал на одном из ворумов ВАЗоводов: «Способ через свечу». Он-то и лёг в основу моих соображений по этому поводу. Для начала опишу его.
Для начала открываем капот)))))
После чего выкручиваем свечу первого целиндра и надеваем высоковольтный провод на свечу, саму свечку кладём на двигатель, чтобы обеспечить хорошую массу.
Снимаем с передачи и выставляем ВМТ первого целиндра, вращая ГРМ либо за шкив коленчатого, либо за шкив распределительного вала. До момента совпадения метки на шкиве распредвала и метки на кожухе защиты.
Для более точной настройки ВМТ я использую отвертку. Помещаем её конец в колодец свечи и ловим ВМТ по ощущениям (поршень должен немного задержаться в верхнем положении).
Поймав ВМТ, снимаем крышку трамблёра и смотрим, чтобы бегунок находился напротив контакта свечи первого целиндра.
Надеваем крышку трамблера на место, ослабляем гайки крепления трамблёра, включаем зажигание и начинаем медленно вращать трамблер по шкале от «-» к «+». В момент кагда на свече проскакивает искра (ловим этот момент довольно чётко!) — фиксируем трамблер гайками. Это чёткое положение ВМТ в момент появления искры. (но не забываем что идеальное зажигание совсем чуток раннее: на 1 — 1,5 градуса).
Данный способ очень не плох, но и у него есть один недостаток. Если контакты между бегунком и крышкой немного велики, либо замасляны в результате износа сальника — при медленном вращении трамблера искра проскакивать не будет, а при быстром вращении — не добиться чёткого попадания в нужный момент.
Я сделал вывод что надеяться на искру больше нельзя)))) И начал думать над другим способом настройки.

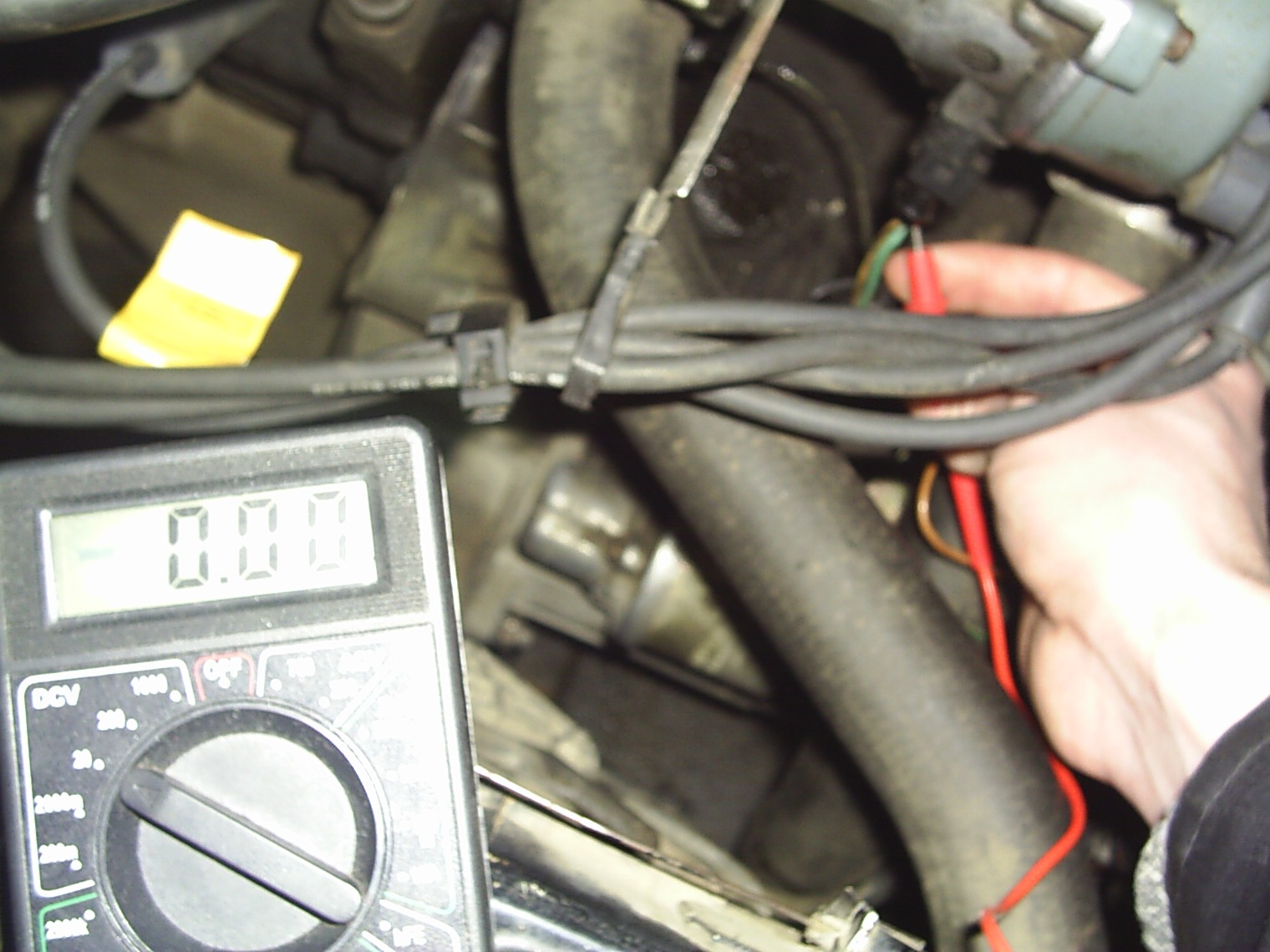

1) Для начала я решил подключиться к датчику холла мультиметром. Смерить напряжение.
На датчике холла три контакта: питание, минус, и контакт информации для коммутатора. На питании (при включенном зажигании) 12 В; на минусе — 0; а на контакте информации либо 4,5 В либо 0 В (в зависимости перекрыт-ли крыльчаткой датчик).
Вот на провод информации мы и встаем мультиметром относительно земли (в данном случае он зелёный). И ловим момент повышения напряжения с 0 до 4,5 вольт. В этот момент и фиксируем трамблер.
Этот способ более надёжный, т.к. даже при больших зазорах и масле в крышке — сигнал с датчика холла всё равно будет поступать чётко в срок.

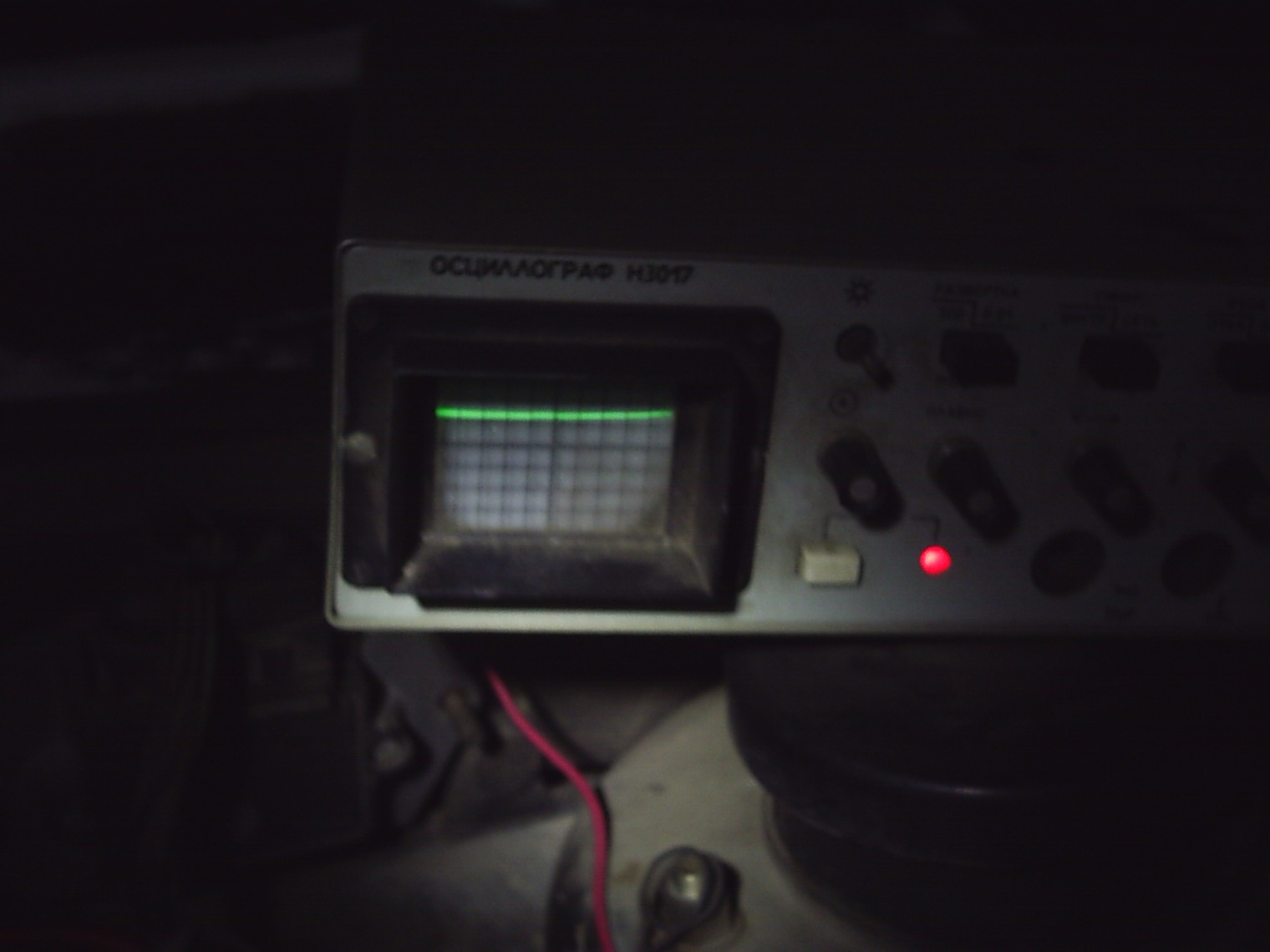

2) Ещё один вариант с использованием осцилографа родился у меня с мыслью проверить работу датчика холла. Встаем осцилографом относительно земли на тот-же контакт, что и мультиметром.

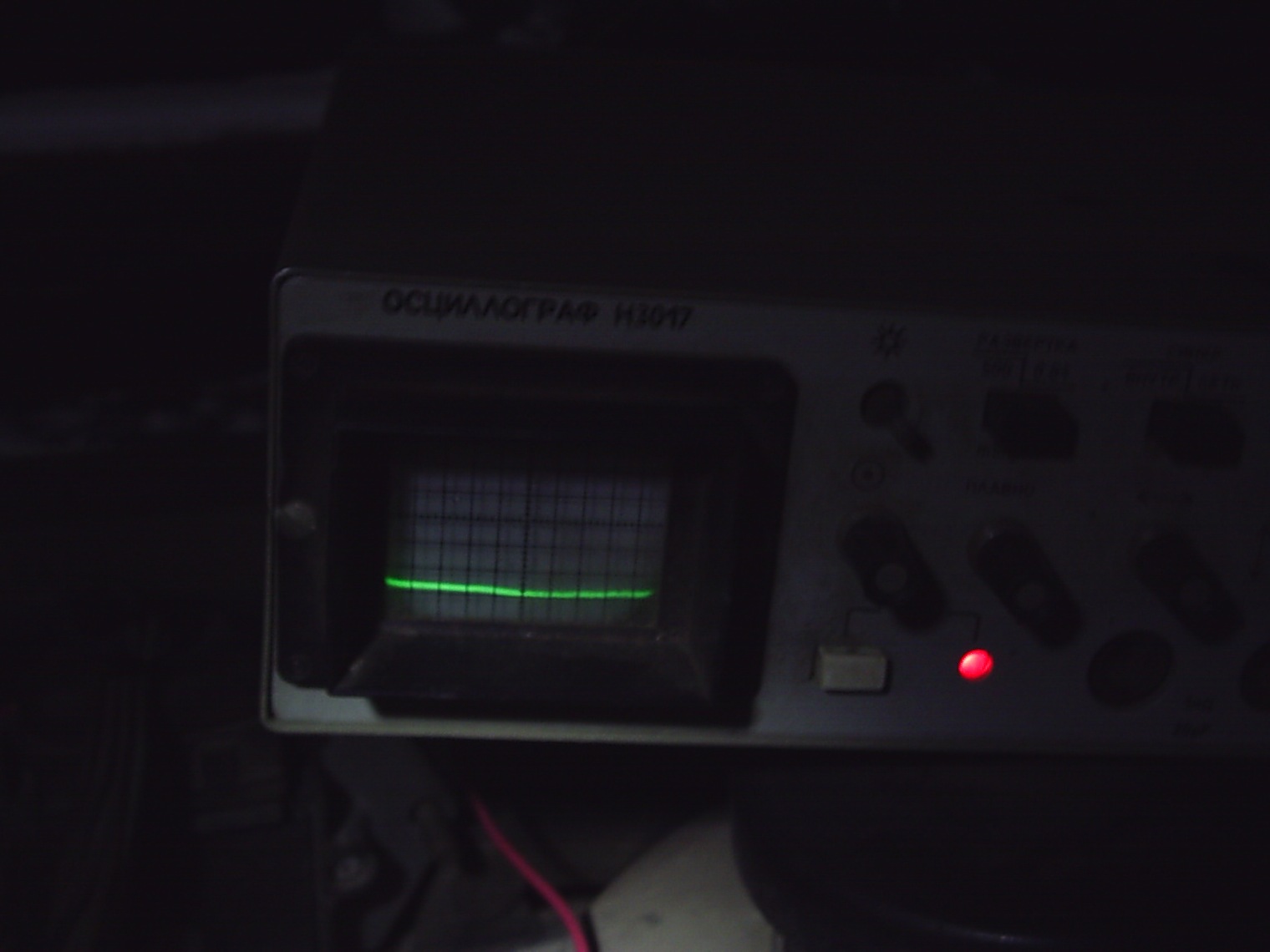

Смотрим повышение напряжения — скачком миандра на экране осцилографа. Из нижнего положения

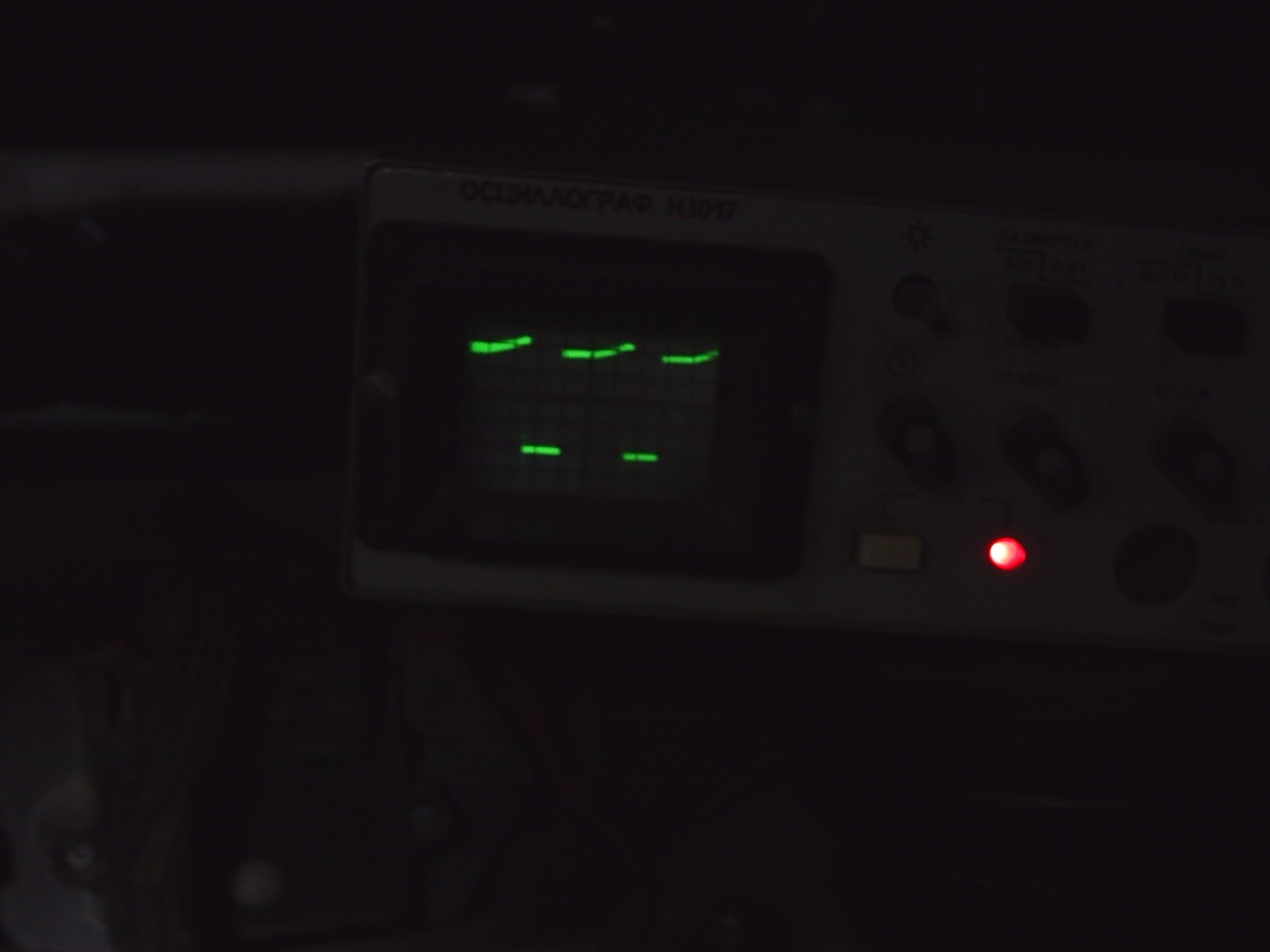

После запуска двигателя можно посмотреть работу датчика холла и самого зажигания на осцилограмме.
3) Следующий способ, с использованием 2-х линейного осцилографа и соединением двух осцилограмм с датчика Холла и коммутатора, мною ещё не испытан и не изучен до конца… всё ещё впереди)))))
Регулировка электронного зажигания на ваз 2106
Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.
Как устроена системы зажигания на классических двигателях ВАЗ
1. Сердечник. 2. Изолятор. 3. Наружный магнитопровод. 4. Первичная обмотка. 5. Вторичная обмотка. 6. Слой гофрированного картона. 7. Изоляционная бумага обмоток. 8. Каркас вторичной обмотки. 9. Наружная изоляция первичной обмотки. 10. Пружина. 11. Крышка. 12. Клемма вывода конца первичной обмотки. 13. Клемма высокого напряжения (вывод начала вторичной обмотки). 14. Контактный винт. 15. Клемма «+Б» вывода начала первичной обмотки и конца вторичной. 16. Скоба крепления катушки. 17. Корпус. 18. Ребро изолятора. 19. Теплоотводная шайба. 20. Уплотнительное кольцо. 21. Корпус. 22. Стержень. 23. Изолятор. 24. Контактная гайка. 25. Центральный электрод. 26. Боковой электрод. 27. Контактная часть. 28. Пружинное кольцо. 29. Стопорная шайба. 30. Шайба. 31. Колодка. 32. Пружина. 33. Цилиндр. 34. Корпус. 35. Ротор. 36. Запорный стержень противоугонного устройства. 37. Текстолитовая шайба. 38. Пружина. 39. Валик. 40. Выступ для соединения с цилиндром 41. Выступ для соединения с ротором 35. 42. Паз для соединения с ведущей втулкой противоугонного устройства. 43. Контактные кольца ротора 35.
Простейшая контактная система состоит из следующих элементов:
Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.
С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.
Признаки неисправности
Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:
Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.
Инструкция по выставлению зажигания ВАЗ 2106
Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.
При помощи стробоскопа (по меткам)
Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:
Установка по лампочке
Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:
Выставляем зажигание на слух
Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:
Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.
Как установить бесконтактное (электронное) зажигание
Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:
В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.
Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.
Порядок выполняемых работ:
Проверка угла зажигания во время движения автомобиля
Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:
Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Точная настройка зажигания своими силами
Добрый день, уважаемые члены клуба. Хочу поделиться с вами собственной методикой установки зажигания на классических двигателях с кулачковым зажиганием(так же эта методика подойдет и для классического мотора с электронным зажиганием).
Данную методику я использую уже очень долгое время. Основу этим знаниям положил мой отец. Он рассказал мне о принципе работы ДВС и о моменте зажигания. Показал пример «дедовского» способа установки зажигания, а дальше я уже на практике и неудачных опытах отработал свою методику. Сколько машин не делал везде получалось на ура и все знакомые всегда обращаются, чтобы я им настроил.
Для работы вам потребуется:
-храповичный ключ или кривой стартер.
-плоская отвертка с широким мощным жалом
-рожковый ключ 12х13
-набор щупов
-резиновая конусная пробка
-свечной ключ
Итак, для того чтобы двигатель работал так, как ему положено необходимо, чтобы в нужный момент, а точнее за некоторое время до дохождения поршня до ВМТ образовалась искра между электродами свечи зажигания, которая воспламенит смесь к моменту подхода поршня к ВМТ и газ совершив работу по расширению протолкнет поршень вниз.
Чтобы искрообразование происходило в нужный момент в системе зажигания используется распределитель, основой которого является бегунок и контктная группа прерывателя. Самыми важными регулировками в кулачковом зажигании является зазор между кулачками прерывателя, УЗСК(угол замкнутого состояния контактов) и момент возникновения искры(опережение зажигания).
Перед тем как начать установку зажигания вы должны убедиться в следующем:
1)Свечи зажигания находятся в исправном состоянии и пригодны для дальнейшего использования. Если имеется масляный нагар советую прокалить. Наждачную бумагу даже самую мелкую я не советую использовать, т.к. на большенстве свечей производитель использует специальное напыление и мелкий абразив от удаления нагара может попасть не туда куда нужно и в результате такой чистки можно испортить свечку(начнет пробивать). Прокаливать свечку до красна вовсе не обязательно, главное чтобы выгорели нежелательные масляные отложения. Отрегулируйте зазор свечей равномерно, так как это прописано в руководстве. Используйте для этого обязательно специальный проволочный щуп.
2)Проверьте состояние контактов прерывателя. Если имеются следы выгорания металла, коррозии замените контакты. Не советую ремонтировать их. Куда дешевле их заменить и на долгое время позабыть о них. Я советую марку Beru.
3) Проверьте конденсатор тестером на заряд разряд…Ток должен стекать плавно и медленно. Лучше использовать для этого стрелочный тестер, так нагляднее видно.
4) Убедитесь так же о хорошем контакте провода от катушки зажигания. Катушку кстати проверить тоже бы не помешало. Проверить можно так же тестером, мегометром или как самый простой вариант совершенно бесплатно в любом нормальном автомагазине на стенде.
5) Удалите загрязнения с катушки зажигания, трамблера и крышки распределителя. При наличии нагара на крышке распределителя замените ее. Не экономьте, берите хорошую заводскую крышку.
6) Оцените состояние карбюратора. Если он не откликается на регулировку то ему необходим ремонт. Но это уже отдельная тема для разговора.
7)Проверить работоспособность вакуумного опережения зажигания. Привод должен ходить без заедания, трубка должна быть толстостенной без прорывов и трещин.
Итак, убедившись в том что все исправно и пригодно и заменено на новое приступим к самой регулировке.
Рассмотрим случай если трамблер снимался с автомобиля целиком. Что бы его установить на место нужно найти один из целиндров 1-ый или 4-ый в котором при совмешении меток на шкиве коленвала и на лобовой крышке будет идти такт сжатия. Сделать это очень просто. Находим конусную резиновую пробку и вставляем ее потуже в свечное отверстие. Я всегда ищу 4 цилиндр, потому что именно в нем на классическом моторе при совмещении всех меток ГРМ идет сжатие. Плавно крутим коленвал спец храповичным ключем или кривым стартером…как нужный цилиндр будет найден резиновая пробка вылетит из нужного цилиндра. Советую ее привязать к чему нибудь, я постоянно потом долго ее искал))) Далее совмещяем точно метки на шкиве и на лобовой крышке(самую длинную). Вставляем трамблер по шлица так чтобы бегунок встал ровно перпендикулярно плоскости головки и смотрел в ее сторону. Далее подвынимаем трамблер до состояния чтобы можно было крутить вал не зацепляя шлицы и перетыкаем на один зуб по часовой стрелке. Это необходимо для того чтобы дать трамблеру полный ход регулировки…а то обычно отрегулируешь а потом вакумный привод опережения перекрывает доступ к свече первого цилиндра 😉 Итак, трамблер у нас на месте. Теперь сам процесс. Выставляем зазор между контактами так как указано по руководству. Для классического мотора этот зазор 0.45. Угол замкнутого состояния выставить самому не получится, да и лишня работа.его можно будет выставить более точно по прибору, так же такая функция присутствует в специальных автомобильных тестерах. Подключаем всю проводку как положено, выставляем регулировку момента ровно по середине ее хода. Вставляем свечу 4 цилиндра в соответствующий свечной провод, включаем зажигание. Отводим шкиф против часовой стрелки градусов на 45. Создаем контакт с массой для свечи зажигания и начинаем плавно проворачивать шкиф по направлению часовой стрелки. Как проскочит искра между электродами прекращаем вращение коленвала. смотрим на метки(метку на шкиве и среднюю метку на крышке). Если у них есть разбег необходимо повернуть трамблер на несколько градусов нужную сторону. Если метка шкива убежала вперед от метки лобовой крышки по направлению вращения это значит зажигание сильно позднее и трамблер следует повернуть против часовой стрелки. Если метка наоборот находится до метки на шкиве это значит зажигание сильно раннее и трамблер следует повернуть по часовой стрелке на несколько градусов. Далее вновь повторяем процедуру:взвращаем шкиф назад и вновь смотрим в какой момент проскочит искра…сравниваем метки, регулируем. Когда достаточный опыт все получается очень быстро и ловко. Замечу, чем медленнее и аккуратнее вы крутите шкиф тем точнее выставите зажигание. Как добъётесь точного совмещения меток затяните трамблер и проверните коленвал подных два оборота и проверьте точно сть регулировки еще раз. Если есть разбег устраните, если всё точно заводите мотор, прогревайте, зажигание установлено. Далее необходимо разогнать машину до скорости в 40-50 км\ч и включив 4 передачу резко нажать на газ. Если будет слышен резкий звук перебора клапанов то зажигание необходимо сделать попозднее. Обычно если регулировка произведена точно ничего больше настраивать не приходится.
Так же расскажу о более быстром метоже, для первого пуска авто после кап.ремонта например. Установка трамблера на место осуществляется уже по рассказаному мною принципу а вот момент выставить можно проще. Найдя 4-ый цилиндр совмещаем метку коленвала и средюю метку на лобовой крышке, далее поворачиваем медленно трамблер по часовой стрелке/против часовой стрелки и как проскочит искра останавливаемся, затягиваем трамблер. Всё, зажигание у вас выставлено.
Еще существует способ установки зажигания по стробоскопу. Способ наиболее простой, точный но зависит от исправности самого стробоскопа. Стробоскопы все разные по своей конструкции, но принцип работы у всех одинаковый, как и у самих ДВС)) Итак, подключаем провода питания стробоскопа на клеммы и провод приемник сигнала импульсов прямо на колпачок све не снимая его. Прибор тут же покажет оборты авто. Настройка производится на оборотах ХХ. Помечаем метку на коленвале ярко белым маркером или корректором. Направляем стробоскоп на шкиф и под воздействием вспышек излучаемых стробоскопом с определеннй часттой мы увидим помеченную метку неподвижной. Сдвигаем трамблер в нужную сторону до совмещения необходимых меток, затягиваем. Внесу лишь одну пометку: если метка под воздействием лучей стробоскопа не стоит на одном месте и бегает туда-сюда это говорит о неисправности в системе зажигания(в основном конденсатор или контакты).
Удачи в ремонте и на дорогах. Следущий пост будет посвящен полной переборке карбюратора ДААЗ с полным фотоотчетом.
Как выставить электронное зажигание на ваз 2107 карбюратор
Конструкция электронного зажигания
Чтобы поставить бесконтактную систему на «классику» ВАЗ 2107 с карбюратором, желательно изучить, как она устроена. Это поможет вам правильно собрать схему и успешно запустить её в работу. БСЗ для старых карбюраторных моделей Жигулей состоит из таких элементов:
Справка. Поскольку в новой системе зажигания отсутствует контактная группа, а её работа управляется электронным блоком, то к ней одинаково подходят названия «бесконтактная» и «электронная».
Элементы системы электронного зажигания ВАЗ 2107
В новой высоковольтной катушке предусмотрено 2 обмотки. Первичная изготовлена из проводника большого сечения и подключена к электрической сети автомобиля через реле замка зажигания. Вторичная обмотка намотана большим количеством витков тонкой проволоки и присоединена высоковольтным проводом к трамблёру, состоящему из следующих частей:
Коммутатор соединяется проводниками малого сечения с распределителем и катушкой, его задача — управлять своевременной подачей искры на свечи.
Справка. В более новых модификациях ВАЗ 2107, где вместо карбюратора стоит инжектор, отдельный коммутатор отсутствует. В нём нет нужды, поскольку искрообразованием и подачей топлива ведает контроллер бортового компьютера.
Схема соединений элементов бесконтактной системы
Принцип действия БСЗ
Искрообразование с электронным управлением функционирует по достаточно простому алгоритму, что и обусловливает надёжность подобной схемы. Когда водитель поворачивает ключ в замке зажигания, на первичную обмотку катушки идёт постоянное напряжение от бортовой сети, отчего вокруг неё образуется магнитное поле.
Дальше система работает так:
Примечание. В старых автомобилях ВАЗ 2107 коммутатор отсутствовал, а электрическая цепь разрывалась механическим способом — кулачок вала размыкал контактную группу.
Устаревшая схема с контактным прерывателем
Плюсы и минусы бесконтактного зажигания
На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:
Мощная искра от бесконтактного зажигания
Справка. В прошлые времена хозяевам ВАЗовской «классики» довольно часто приходилось удалять выступ, нагорающий на поверхности одного из контактов, для чего требовался плоский надфиль. Но на втором контакте образовывалось углубление, которое зачистить достаточно трудно, поэтому производители стали делать контактные группы со сквозными отверстиями.
Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.
Так выглядит датчик Холла, заменивший контакты
Справка. Владельцам автомобилей ВАЗ 2107, оснащёнными первыми комплектами БСЗ, помимо датчика Холла приходилось возить ещё и запасной коммутатор. Но спустя 2 года его конструкция претерпела модернизацию, отчего электронные блоки перестали выходить из строя.
Инструкция по установке бесконтактной системы
Процедура замены механического зажигания на электронное делится на такие этапы:
Если ранее вам не приходилось самостоятельно разбираться с проблемами искрообразования в классических моделях Жигулей, то придётся выделить на всю работу примерно 3—4 часа.
Рекомендации по выбору
В заводской комплект БСЗ для ВАЗ 2107, имеющийся в продаже, входят следующие детали:
Детали БСЗ от компании СОАТЭ
Примечание. Маркировка трамблёра указана для машин с двигателями объёмом 1,5 и 1,6 л. В модификациях «семёрок» с мотором 1,3 л блок цилиндров меньше по высоте, а вал распределителя зажигания короче. Его каталожный номер — 38.3706–01.
В продаже встречается подобный бесконтактный комплект, предназначенный для российского внедорожника ВАЗ 2121 «Нива». В нём трамблёр маркируется так: 3810.3706 либо 38.3706–10. Не стоит его покупать для «классики», поскольку элемент отличается по техническим параметрам, хотя внешне выглядит так же.
Среди производителей, выпускающих готовые комплекты электронного зажигания для старых моделей ВАЗ, лучше всех себя зарекомендовала компания «СОАТЭ», чьё производство расположено в г. Старый Оскол Российской Федерации. Отзывы владельцев «классики» о продукции компании сугубо положительные.
Вместе с зажиганием рекомендуется менять и свечи с проводами
Совет. Планируя ставить БСЗ на «семёрку», параллельно замените свечи зажигания (марка — А17ДВР) и высоковольтные провода к ним. В комплект поставки они не входят, но для стабильной и экономичной работы двигателя с новой системой искрообразования очень пригодятся.
Какие понадобятся инструменты?
Для монтажа электронного блока и других элементов БЗС вам потребуется простой инструментарий, имеющийся в гараже у любого мастеровитого автомобилиста:
Из этого набора понадобятся ключи, отвёртки и пассатижи
Примечание. С помощью ключей откручиваются клеммы, крепления трамблёра и катушки. Дрель понадобится, чтобы сделать 2 отверстия для монтажа коммутатора. В некоторых машинах можно отыскать готовые отверстия, рассчитанные под монтаж электроники, они находятся на левом лонжероне (по ходу движения авто).
Ключом на 30 мм можно спокойно поворачивать коленвал
Хорошо, если вам удастся найти и взять на время специальный ключ, предназначенный для поворачивания коленчатого вала ВАЗ 2107, ухватившись за гайку храповика. Другой вариант — вращать коленвал обычным рожковым ключом размером 30 мм либо поворотом вывешенного заднего колеса при включённой 4-й передаче.
Проводить работы по установке и настройке бесконтактного зажигания можно в любом удобном месте, лишь бы позволяли погодные условия. Поскольку смотровая яма вам не потребуется, то сгодится ровная и хорошо освещённая площадка.
Установка БСЗ на автомобиль
Перед монтажом электронного зажигания вам нужно снять с машины старую систему, действуя в таком порядке:
Отсоединение минусовой клеммы аккумулятора
Установку БСЗ начните с монтажа электронного блока, снабжённого алюминиевой посадочной пластиной с отверстиями (она служит элементом охлаждения прибора). Если на левом лонжероне есть готовые отверстия, прикрутите к ним коммутатор двумя саморезами. В противном случае найдите свободное место неподалёку от катушки, просверлите отверстия и закрепите блок управления.
Расположение свечей зажигания
Совет. Не ставьте коммутатор под бачком с жидкостью для промывки лобового стекла. Если он протечёт, то зальёт нежную электронику и зажигание перестанет функционировать.
Для замены катушки нужно отсоединить провода и запомнить их распиновку
Монтаж элементов бесконтактной системы выполняйте в такой последовательности:
Насечка выставляется напротив длинной риски
Совет. При монтаже высоковольтной катушки клеммы меняются местами, что доставляет некоторые неудобства. Вопрос решается ослаблением гайки крепёжного хомута и поворотом корпуса катушки на 180°, после чего её можно ставить на место.
