Как растянуть ремень генератора
Возможно ли растянуть поликлиновый ремень
Поликлиновый ремень – это один из видов приводных ремней, который используется для передачи энергии. В современной механиминизированной технике может использоваться сразу несколько приводных ремней, каждый из которых выполняет свою функцию. Считается, что само открытие передачи крутящего момента за счет трения при использовании ремня, одно из важнейших в истории человечества.
Как правило, приводный ремень состоит из нескольких слоев:
Современные приводные ремни уже не производятся с использованием кожи или обычной резины, так как она плохо работает при большом диапазоне температур и не слишком хорошо показывает себя в химически активной среде, также не славится особой долговечностью.
В современном производстве для приводных ремней используются специализированные смеси из полиуретана. Чтобы повысить прочность и увеличить срок службы, ремни дополняются слоем корды.
При помощи современных материалов получилось добиться повышенной функциональности поликлиновых ремней. При использовании приводного ремня на шкивах малого радиуса, однако, требуется большее натяжение.
Что важно учитывать, прежде чем решить растянуть поликлиновый ремень
При решении растянуть поликлиновый ремень важно понимать, что его натяжение должно контролироваться с особой точностью. Чтобы появилась возможность растянуть ремень, важны и сами характеристики приводного ремня. Существуют как нерастяжимые, так и эластичные ремни. Главное различие между ними заключается в материале корда.
В эластичных ремнях корд изготавливается из специальных композитных материалов, которые допускают деформацию растяжением. Именно эта способность дает возможность устанавливать эластичные ремни на приводные шкивы, чтобы обеспечить требуемый уровень натяжения.
Также необходимо учитывать, что многие поликлиновые ремни при неправильном растягивании могут повредиться и прийти в полную негодность. Используя такой испорченный ремень, вы подвергаете опасности и риску остальные связующие элементы и узлы.
Если вы хотите, чтобы ваша техника работала максимально эффективно, а срок её службы был как можно более долгим, РТИ Поставка советует вам приобретать качественные приводные ремни, которые будут вам подходить.
Выбирая нужный приводный ремень, вы освобождаете себя от необходимости искать, как растянуть поликлиновый ремень.
Растянулся ремень генератора
Зимой порвался ремень, хорошо рядом с домом. Купил, решил сам поменять. Полез ролик начал умирать, замена ролика 15-20т. так как надо вынимать ДВС. Решил подкопить. Купил ролик Mushuma за 2 или 2,5 не помню уже. Обзвонил с СТО и на Fit Service сказали 2900 сделаем. Думаю парни не знали фронт работы, по этому думаю пришлось попотеть. 🙂 Но скупой платит дважды и после замены на оборотах когда включаешь скорость появилась легкая вибрация. Сказали это у вас ролик так работает. В общем катался я так месяц, поехал за город из под капота дым, открываю ремень дымится. Решил гена заклинил. Эвакуатор, домой. Утром скидываю ремень, он растянулся и ролик натяжителя лег на привод помпы. Всё крутится, все вертится. Ставлю новый ремень, завожу вроде всё ок, прогреваю мин 15, глушу, скидываю ремень, всё крутится без заеданий. В чем причина хз, езжу жду когда же основная причина вылезит. И уже пол года кратковременный с определенной частотой писк. С заменой ролика не ушёл. Ну вариантов много, гена, помпа или компрессор кондера. Кстати оба ремня на 1200 первый Continental второй Mashuma
Nissan Juke 2011, двигатель бензиновый 1.6 л., 190 л. с., полный привод, вариатор — своими руками
Машины в продаже
Комментарии 7
Запросите цену у офф. представительства Nissan, немного переплатите, но это того стоит
Ещё бы найти оригинал и не нарваться на подделку )))
Да, действительно у Вас должно быть меньше проблем с натяжением. Как вариант попробуйте поискать оригинальный ремень Nissan, может это поможет и окажется экономически более целесообразным решением в длительной перспективе.
По описанию вижу что у Вас 190сил. У двигателя HR16DE 117сил имеется конструктивный недочет в виде растягивающегося ремня навесного оборудования. Как мне известно, производитель даннуй проблему не решил никак. За 5 лет эксплуатации HR16DE разработал для себя алгоритм поддержания сосояния ремня в должном состоянии:
1) Срок использования ремня не более 2х календарных лет (обусловлено появлением трещин).
2) Натяжение ремня на СТО каждые пол года.
После подтяжки, идеального натяжения мне хватает примерно на 1 месяц, далее постепенно ослабляется, критический момент натяжки я определяю по появившейся сильной вибрации при плавном разгоне (в диапозоне
1400-1800 об/мин) на скоростях 30-40км/ч, по шуму двигатель в этот момент становится будто дизельным.
П.С. juke HR16DE, машина во владении с новья, эксплуатация ежедневная бережная, сред.годовой пробег:15-20тыс. км.
П.С.С. Используются только оригинальные ремни Nissan, проблем с роликами нет.
Не знаю, схоже ли конструктивное устройство работы ремня у HR16DE и Вашего MR16DDT. Учитывая что один и другой двигатель Nissan, смею предположить что мой опыт теоретичемки должен распростронятся и на MR16DDT.
Описал максимально подробно, ибо первые 3 года переодически сталкивался с вопросом растяжения (собственно как и сечас, просто уже знаю как действовать). Надеюсь это Вам как-то поможет
По описанию вижу что у Вас 190сил. У двигателя HR16DE 117сил имеется конструктивный недочет в виде растягивающегося ремня навесного оборудования. Как мне известно, производитель даннуй проблему не решил никак. За 5 лет эксплуатации HR16DE разработал для себя алгоритм поддержания сосояния ремня в должном состоянии:
1) Срок использования ремня не более 2х календарных лет (обусловлено появлением трещин).
2) Натяжение ремня на СТО каждые пол года.
После подтяжки, идеального натяжения мне хватает примерно на 1 месяц, далее постепенно ослабляется, критический момент натяжки я определяю по появившейся сильной вибрации при плавном разгоне (в диапозоне
1400-1800 об/мин) на скоростях 30-40км/ч, по шуму двигатель в этот момент становится будто дизельным.
П.С. juke HR16DE, машина во владении с новья, эксплуатация ежедневная бережная, сред.годовой пробег:15-20тыс. км.
П.С.С. Используются только оригинальные ремни Nissan, проблем с роликами нет.
Не знаю, схоже ли конструктивное устройство работы ремня у HR16DE и Вашего MR16DDT. Учитывая что один и другой двигатель Nissan, смею предположить что мой опыт теоретичемки должен распростронятся и на MR16DDT.
Описал максимально подробно, ибо первые 3 года переодически сталкивался с вопросом растяжения (собственно как и сечас, просто уже знаю как действовать). Надеюсь это Вам как-то поможет
А я думаю что за писк, поменял на ремень gates, вроде не пищал. Потом снова, подтянул- ок. Месяц имснрва но при нагрузке : Клима например и при малой подгазовке
Приводной ремешок растянулся как старые трусы)
Как оказалось метку я читал не совсем правильно
думал что короткая линия это хорошая натяжка, а оказалось все наоборот(( И если честно то вообще не обращал внимания на приводной ремень. И вот он вытянулся и настало время для нового ремня, а именно Bando 7PK1675, для еврея именно 75й (никакие не 78 или 80). Только Bando он идет в оригинале, именно его берем и ставим!
Помимо ремня давно хочу поменять маленькую сеточку VTC (15845-RAA-A01), с момента покупки авто я ее еще не менял и она начала сопливить.
Также особое внимание привлек ролик натяжителя, который во время кручения шел волной хз почему, я его новый ставил год назад! Это видно здесь с 1:10!
Я думал подшипник разбился, надо смотреть. Начинаем разбирать!

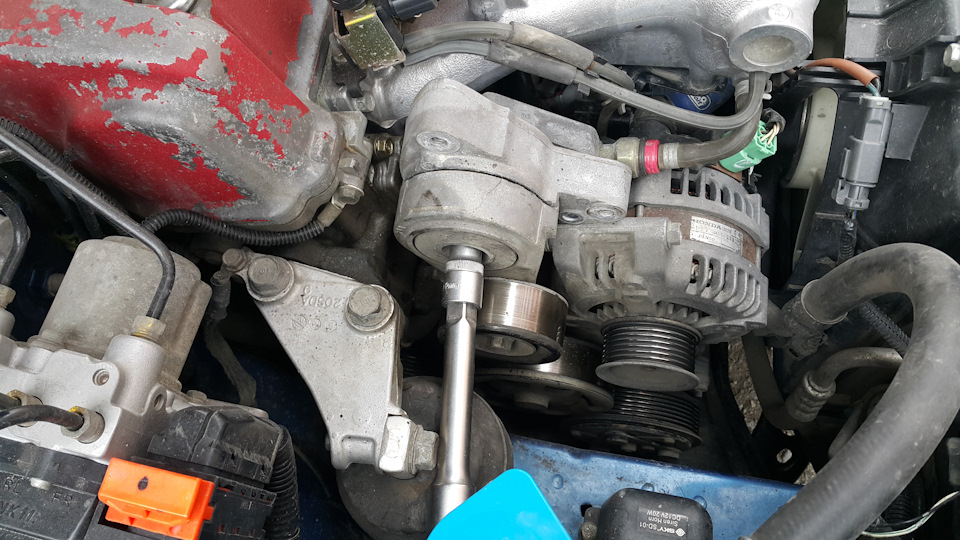

Сей процесс довольно прост, ключом на 14 по часовой стрелке оттягиваем этот самый гладкий ролик натяжителя и скидываем старый ремешок, затем откручиваем все болты которые видим ключом на 12 и скидываем целиком верхний узел, я случайно открутил обводной тоже))

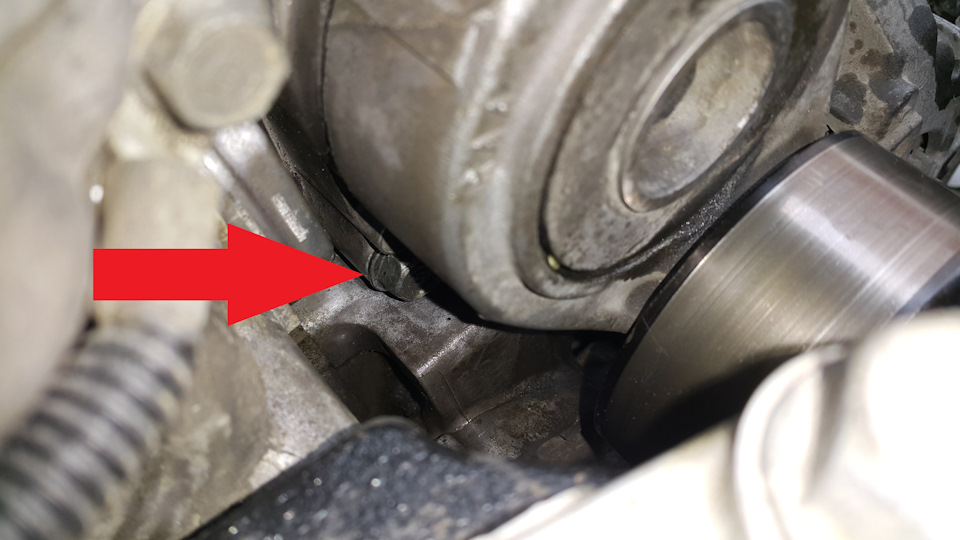

Самый неудобный оказался болт за натяжным роликом, но при наличии годного инструмента мне не составило труда его открутить!
Далее головкой на 10 откручиваем корпус сетки, снимаем ее, моем карбом все тщательно, ставим новую сетку и прикручиваем обратно.
Как растянуть ремень генератора
Если неправильно натянуть ремень
Если ремень ослаблен
Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.
При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.
Если ремень перетянут
При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле регуляторе напряжения. Проверку делать просто.
Симптомы ослабленного ремня генератора
Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.
Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя.
Это интересно: Устройство и регулировка одного из самых надежных карбюраторов в России – карбюратор Солекс 21083
Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.
Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.
Проверка натяжения ремня генератора
У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.
От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.
Для большинства машин формула определения правильной натяжки следующая: в середину ремня между шкивами надавить рукой с силой 10 км. При этом ремень может продавиться только на 1 сантиметр.
Например, ВАЗ 2115 имеет штатный генератор 37.3701 и, бывает установлен генератор 9402.3701. Если генератор с шифров 37.3701, то при усилии в 10 кг на середину ремня, ремень должен прогибаться от 1 см до 1,5 см.
А, если генератор 9402.3701, то при таком же усилии, ремень должен прогибаться от 6 мм до 10 мм.
Почему свистит ремень?
Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.
Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.
Как натянуть ремень регулировочной планкой
Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.
В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.
Последовательность действий:
Как натянуть ремень регулировочным болтом
Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:
Как натянуть ремень регулировочным роликом
Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.
В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.
Инструменты:
Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.
После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).
Процесс выполнения натяжки ремня генератора
Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки — использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.
Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:
Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.
Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.
Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:
Через сколько делать подтяжку ремня генератора
В основном, подтяжку ремня следует делать через каждые 15 тысяч километров пробега. А менять ремень генератора следует через каждые 60 тысяч км пробега. Ремень по мере эксплуатации постепенно на микроны растягивается.
Натяжка ремня на автомобилях Ниссан, Шевроле, Калина, Уаз, Газель, Рено, Гранта, Тойота, Форд Фокус, Опель, Мазда, Нива, Ваз 2107, Ваз 2110 осуществляется вышерассмотренными способами, только у некоторых автомашин есть автоматическая регулировка ремня с помощью встроенных пружин.
Как часто нужно менять ремень привода вспомогательных агрегатов?
При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.
Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.
Сообщество, посвященное специалистам сферы ИТ, занимающимся поддержкой сетевой и серверной инфраструктуры, технической поддержкой пользователей, а также всем тем, кто им сочувствует и понимает.
Однако если владелец автомобиля умеет самостоятельно снять и поставить ремень на машину в рамках проверки, проблемы в том, как заменить ремень генератора, не возникнет. Что же касается новичков, которые ни разу не снимали ремень, в данном случае необходимо отдельно изучить вопрос его замены с учетом особенностей авто конкретной модели и марки.
Проверять и при необходимости регулировать натяжение ремня генератора следует через каждые пятнадцать, а еще лучше через каждые десять тысяч километров пробега автомобиля. Внеплановую регулировку надо проводить в том случае, если стал слышен свист, о котором говорилось выше.
Каждый автолюбитель в курсе, что правильная сила натяжения ремня генератора благоприятно влияет на срок службы его подшипников, его самого, аккумуляторной батареи и водяного насоса.
Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.
Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.
Если этот элемент натянут плохо, то значительно снижается коэффициент полезного действия автомобильного генерирующего устройства, так как оно не может вырабатывать зарядный ток требуемой силы. В этой статье мы расскажем, как проверить показатель натяжения, отрегулировать, подтянуть и заменить такую деталь самостоятельно в собственном гараже.
Для правильного подбора продукции компания Bosch рекомендует пользоваться единым онлайн-каталогом запчастей Bosch Automotive Catalog, где подходящие компоненты можно подобрать по марке, модели, году выпуска и модификации автомобиля.
В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.
Это поможет избежать проблем, связанных с дальнейшей эксплуатацией генератора, получить определенные гарантии качества ремонта.
Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.
При загрязнении ремня маслом можно попытаться произвести очистку, предварительно ослабив натяжение и сняв его со шкивов.
Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам.
Даже саму передачу теперь стали называть клиноременной. Ремень приобрел форму трапеции в сечении и стал меньше проскальзывать и гораздо сильнее прижиматься к шкиву. Именно с этого момента ременная передача плотно вошла в конструкцию автомобиля.Ленточные ремни не исчезли совсем, их стали применять там, где требуются высокие скорости.
Как натянуть ремень генератора
Многих автовладельцев интересует вопрос — как натянуть ремень генератора? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.
Важность уровня натяжки и его проверка
Как натягивать ремень генератора
Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.
Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.
Проверка натяжения
Процесс проверки натяжения
Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10. 15 мм для генераторов 37.3701 и 6. 10 мм для генераторов типа 9402.3701).
Если при проверке вы обнаружили, что у вас слабо или сильно натянут ремень генератора, необходимо выполнить регулировку натяжения. Это можно выполнить двумя способами в зависимости от того, какая у вас машина — при помощи регулировочной планки или с помощью регулировочного болта. Рассмотрим их по порядку.
Натяжение с помощью регулировочной планки
Крепление генератора с помощью планки
Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.
Действия выполняются по следующему алгоритму:
Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.
Натяжение при помощи регулировочного болта
Регулировка болтом на ВАЗ-2110
Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта, прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:
Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.
Регулировка натяжения с помощью ролика
Регулировочные ролик и ключ к нему
В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.
Как натянуть ремень генератора на “Приоре”
Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.
Процесс регулировки напряжения
Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец. Важно лишь правильно выбрать усилие.
После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.
