Как расточить подшипник внутри
Установка подшипников от IVEKO (расточка)
Здравствуйте дорогие подписчики и просто читатели. Речь пойдет о расточке поворотных кулаков на ниве. Идеально и в мельчайших подробностях передать весь процесс скорее не выйдет, но во оснывным этапам пройтись думаю получится. Начну пожалуй с видео, в котором если приглядеться вы увидете всю прелесть нашего автопрома, ну и причину, почему на паджеро таже система ступичного узла ходит десятилетиями, а у нас это один из самых наблюдаемых элементов у автомеханников.
Больно не запаривался с измерениями, одно скажу, посадочные диаметры сальников имеют имеют биение от
носительно друг друга 0,8мм! Ужас? Идем дальше. Высоты заточек под внешний сальник выполнены с разницей аж в 1 мм! Во беда!
Искал на просторах чертежи, остановился на этом в котором основным элементом является упорный буртик в 2 мм.
Зажав за выступ №1 были обновлены диаметр 85 (№3), и высота №2 под сальник, она получилась 14 мм. Будем считать это БАЗА.
Затем расточив кулачки и жёстко зажав в патроне кулак подрезал торцы в один размер
Ну и осталось дело за малым. Настроить нутромер на диаметр подшипника и расточить отверстие диаметром на 0,02 мм меньшее под запресовку, оставляя бурт в 2 мм. Процесс на фото.
Расточив запресовываем и опять на станок для выполнения канавки для стопорного кольца. Кольцо на подвор, какое нашлось. Как правило берут от 2141, но в моем городе извелись все москвичи и кольца в магазинах вместе с ними.
Тут начинается самое интересное! Жаба то душит покупать нисановские сальники (450р шт) наружным диаметром 74… а родное посадочное лупит аж восемь десяток как мы помним. Что делать? Гужон! Диаметром 76*73 высотой 8 мм! Вот он!
Вот в принципе и все! Покупаем штук 6 сальников и забиваем их туда кто как может. У меня ушло именно столько! Два выкинул…
Я ни кого не заставляю делать так как я, просто описал свой процесс… т.к. «коленвалы» у всех разные и каждый нивовский кулак это дело индивидуальное… Забыл сказать 2 проставочных кольца делаются по высоте упорного бурта т.е. 2мм и ставятся они на ступицу, с внешней стороны подшипника.
В дополнение скину пару фоток процесса торцовки тормозных дисков. Всем удачи! Если что то упустил спрашивайте.

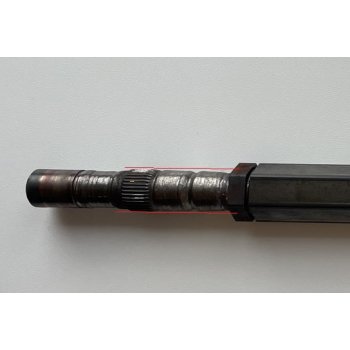

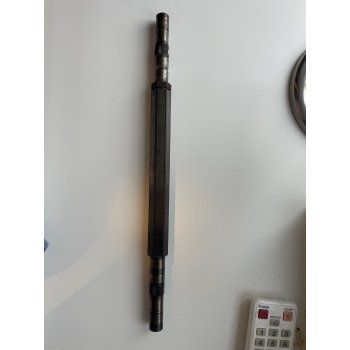

Восстановить посадочные место под подшипники на валу.
