Трубы ВЧШГ — сплав прочности и долговечности: 3 секрета производства
Когда происходит монтаж водопровода, внимание инженеров и строителей приковано к технологии укладки и выбору материалов. Достойной альтернативой изделиям из стали является труба ВЧШГ. Основа для нее – это чугун. Материал вовсе не ограничивает область применения таких труб только для канализации. Наоборот, некоторые особенности производственного процесса позволяют создать изделие, востребованное в строительстве жилых, общественных и узкоспециализированных объектов.
Что скрывает аббревиатура?
Расшифровка ВЧШГ даст описание материала, из которого производят трубы – это высокопрочный чугун с шаровидным графитом. В отличие от коммуникаций из стали такие трубопроводы не боятся коррозии, обходятся дешевле и несложны в монтаже. Эти характеристики только открывают список положительных качеств, которыми обладают трубы из высокопрочного чугуна. За счет чего это достигается?
Секрет соединения углерода и железа, или как рождаются чугун и сталь от производителей: цена отвечает за качество
Металлургия не ограничивается производством стали и чугуна, но эти продукты нашли распространение в быту. Для получения обоих сплавов нужны два основных компонента: железо и углерод. Их соединения с добавлением легирующих компонентов дают на выходе тот или иной материал.
Графит – это одно из состояний углерода. Когда он в правильном состоянии соединяется с железом, то получается прочный и твердый материал. Серый чугун, в котором частицы углерода принимают плоскую форму, мягкий и пластичный. В процессе кристаллизации образуется шаровидный графит, с ним чугун и становится высокопрочным.
Характеристика труб ВЧШГ в футляре: вес, размеры и прочее

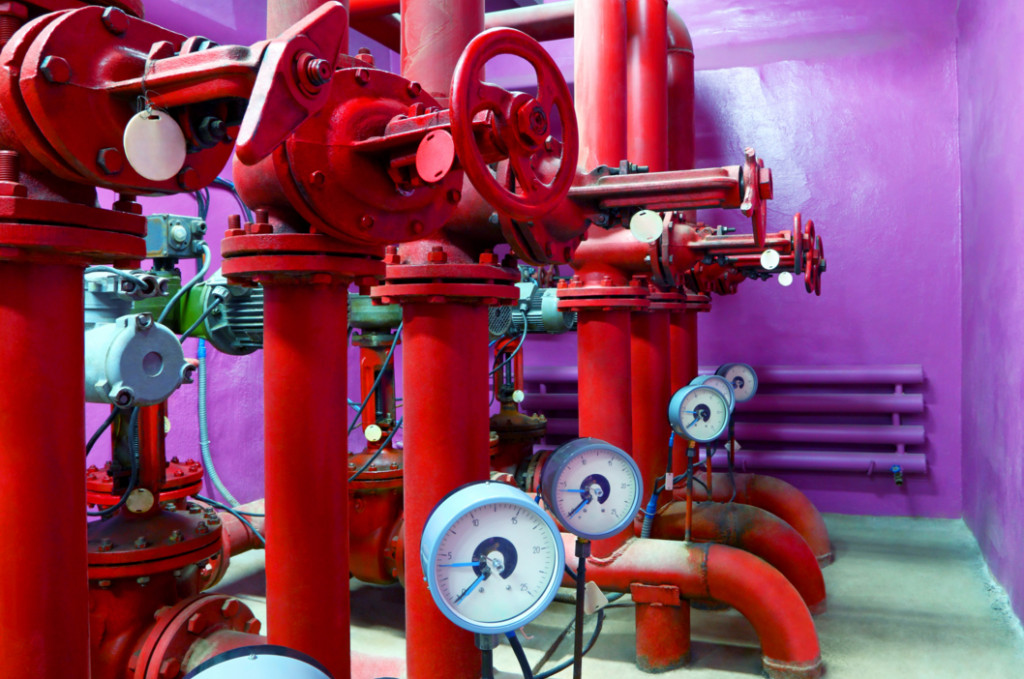

Описание труб ВЧШГ невозможно без упоминания об области их применения. Они востребованы при создании:
Этот список не окончательный и постоянно дополняется.
Стандарты производства по ГОСТу с сертификатом: диаметры 100, 200, 150, 300, 400
Водопроводные трубы ВЧШГ стали одними их самых практичных изделий из высокопрочного чугуна. Чтобы они отвечали поставленным задачам, существует стандарт для их производства. ГОСТ – это система норм, правил и характеристик для различной продукции. Нормативный документ разработали и для чугунных труб. Тут важно понимать, что в каждой из отраслей действуют определенные требования.
Так размеры труб ВЧШГ соответствуют ГОСТ 9583-75. Он разделяет продукцию на 3 вида: А, Б и ЛА. Производитель, который желает соблюдать стандарты, сталкивается со сложностью: ГОСТ разработан для отливки изделий из чугуна иной марки (графитовые включения в нем находятся в виде пластин). Из нормативных документов, относящихся к проектированию и монтажу коммуникаций из труб ВЧШГ, можно назвать ТУ 14-161-183-2000 и СП 40-106-202.
Еще один ГОСТ труб ВЧШГ – 7293-85, он регламентирует марки чугуна для отливок на основе их механических свойств.
В нашей стране продукцию из высокопрочного чугуна производит липецкая трубная компания Свободный сокол. Отлив изделий осуществляется по ТУ 1461-037-50254094-2008. Трубы чугунные ВЧШГ Свободный сокол по размеру от ГОСТа отличаются несущественно: диапазон размеров 80 – 1000 мм.
Характеристики труб ВЧШГ, особенности производства и использования
Чаще всего трубы из чугуна – сплава железа с высоким содержанием углерода – используются в канализационных системах. Но, кроме этой области, трубы ВЧШГ нашли применение и при обустройстве теплотрасс, водопроводов и газовых магистралей, а также в нефтяной сфере, при создании скважин. Эта статья – о свойствах ВШЧГ, областях применения и монтаже изделий из этого материала.
Что такое ВЧШГ?
Прежде всего следует отметить, что для термина труба ВЧШГ расшифровка довольно проста: это труба из высокопрочного чугуна с шаровидным графитом.

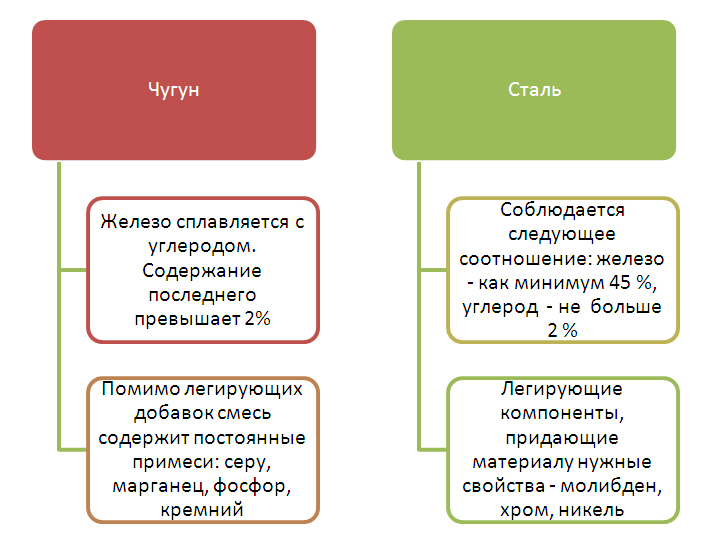

Как известно, чугун содержит большое количество углерода. Путём обработки сплава в сталеплавильном аппарате форсированным доступом воздуха, насыщающего расплав кислородом, получают сталь, в которой углерода значительно меньше. Излишки углерода уходят в образовывающийся в процессе плавки углекислый газ.
Сталь по сравнению с чугуном обладает следующими преимуществами:
Основной недостаток стали – склонность к коррозии, затрудняющая применение сплава в системах канализации. Для решения этой проблемы можно создавать на поверхности стальных труб защитное покрытие (цинковое, хромовое и т.д.) или выпускать сталь специальных нержавеющих марок (с добавлением в состав ванадия, титана, хрома и других веществ), однако в том и другом случае цена изделий заметно повышается.
Выход из положения был найден в 1943 г., когда во время очередного съезда Американской Ассоциации Литейщиков была внесена идея о возможности модифицировать форму содержащегося в чугуне графита с целью управлять его свойствами. В результате через очень непродолжительное время учёный К. Миллис добился замены в сером чугуне ранее существовавшей пластинчатой формы графита на шаровидную.
Осуществить это получилось при введении в расплав магния в небольшом количестве. В результате конечному покупателю стал доступен очень устойчивый к коррозии недорогой материал, в русском языке и обозначаемый аббревиатурой ВЧШГ.
Характеристики и области применения материала
Свойства чугунных труб ВЧШГ на территории России регламентируются ГОСТом 7293-85.
Имеющий такие технологические параметры материал может применяться:
Методики производства труб из ВЧШГ
Поскольку чугун высокопрочный с шарообразным графитом очень востребован в промышленности, его производство с каждым годом набирает обороты, следовательно, возрастает и количество методов получения этого недорогого качественного материала.
На сегодняшний день наряду с традиционной присадкой – магнием – активно применяются такие вещества, как кальций, редкоземельные металлы и другие.
Всё же самым популярным, отчасти вследствие привычности, является процесс с использованием магния или магнийсодержащих присадок (лигатур).
Получаемые на выходе размеры труб ВЧШГ не влияют на способ их изготовления. На сегодня наиболее дёшево и технологически предпочтительно литьё таких изделий.
Требования к трубам ВЧШГ
Система предъявляемых к таким трубам требований довольно запутана, регламентируется как ГОСТом, так и другими нормативными документами.
Например, при конструировании из ВЧШГ пролегающих под землёй трубопроводов особенности сборки этих контуров определяет СП 40-106-202.
Стандартные характеристики и способы использования напорных труб из того же материала регулируются ТУ 14-161-183-2000.
Однако в том и другом случае сортамент изделий регламентируются ГОСТом 9583-75, согласно которому по толщине стенок выделяют три класса труб: ЛА, А, Б. Для каждой толщины стенок предусмотрена своя система типоразмеров, включающая такие параметры, как условный проход, наружный диаметр изделия, масса трубы в зависимости от длины (предусмотрены значения в диапазоне 2-10 м с шагом 1 м) и масса погонного метра продукции.
У предприятий есть возможность изготавливать продукцию согласно ТУ. Например, завод «Свободный сокол» выпускает трубы ВЧШГ не только с раструбами, но и с возможностью фланцевого соединения. Стоит заметить, безраструбная чугунная канализация становится все более популярной.
Для передачи по водопроводу из данного материала питьевой воды производятся трубы ВЧШГ с ЦПП (покрытие цементно-песчаное), исключающим образование в трубе шлака и усиливающим защиту внутренней поверхности изделия от коррозии. В результате качество поставляемой воды соответствует СанПиНу.
ЦПП обеспечивает трубе как пассивную защиту (в качестве покрытия на поверхности изделия), так и активную (во время намокания в микропорах трубы образуется гидроксид кальция, пассивирующий железо с образованием поверхностной плёнки и таким образом предохраняющий его от разрушения в результате коррозии).
Особенности соединения изделий
Монтаж труб ВЧШГ осуществляется двумя способами: электросваркой и соединением в раструб.
Первый вариант осуществляется с применением специальных электродов.
Алгоритм создания раструбного соединения:
В случае добросовестного исполнения соединения собранный контур прослужит долго, не требуя срочного ремонта.
Характеристики труб ВЧШГ, особенности производства и использования
Чаще всего трубы из чугуна – сплава железа с высоким содержанием углерода – используются в канализационных системах. Но, кроме этой области, трубы ВЧШГ нашли применение и при обустройстве теплотрасс, водопроводов и газовых магистралей, а также в нефтяной сфере, при создании скважин. Эта статья – о свойствах ВШЧГ, областях применения и монтаже изделий из этого материала.
Что такое ВЧШГ?
Прежде всего следует отметить, что для термина труба ВЧШГ расшифровка довольно проста: это труба из высокопрочного чугуна с шаровидным графитом.
Как известно, чугун содержит большое количество углерода. Путём обработки сплава в сталеплавильном аппарате форсированным доступом воздуха, насыщающего расплав кислородом, получают сталь, в которой углерода значительно меньше. Излишки углерода уходят в образовывающийся в процессе плавки углекислый газ.
Сталь по сравнению с чугуном обладает следующими преимуществами:
Основной недостаток стали – склонность к коррозии, затрудняющая применение сплава в системах канализации. Для решения этой проблемы можно создавать на поверхности стальных труб защитное покрытие (цинковое, хромовое и т.д.) или выпускать сталь специальных нержавеющих марок (с добавлением в состав ванадия, титана, хрома и других веществ), однако в том и другом случае цена изделий заметно повышается.
Выход из положения был найден в 1943 г., когда во время очередного съезда Американской Ассоциации Литейщиков была внесена идея о возможности модифицировать форму содержащегося в чугуне графита с целью управлять его свойствами. В результате через очень непродолжительное время учёный К. Миллис добился замены в сером чугуне ранее существовавшей пластинчатой формы графита на шаровидную.
Осуществить это получилось при введении в расплав магния в небольшом количестве. В результате конечному покупателю стал доступен очень устойчивый к коррозии недорогой материал, в русском языке и обозначаемый аббревиатурой ВЧШГ.
Характеристики и области применения материала
Свойства чугунных труб ВЧШГ на территории России регламентируются ГОСТом 7293-85.
Имеющий такие технологические параметры материал может применяться:
Методики производства труб из ВЧШГ
Поскольку чугун высокопрочный с шарообразным графитом очень востребован в промышленности, его производство с каждым годом набирает обороты, следовательно, возрастает и количество методов получения этого недорогого качественного материала.
На сегодняшний день наряду с традиционной присадкой – магнием – активно применяются такие вещества, как кальций, редкоземельные металлы и другие.
Всё же самым популярным, отчасти вследствие привычности, является процесс с использованием магния или магнийсодержащих присадок (лигатур).
Получаемые на выходе размеры труб ВЧШГ не влияют на способ их изготовления. На сегодня наиболее дёшево и технологически предпочтительно литьё таких изделий.
Требования к трубам ВЧШГ
Система предъявляемых к таким трубам требований довольно запутана, регламентируется как ГОСТом, так и другими нормативными документами.
Например, при конструировании из ВЧШГ пролегающих под землёй трубопроводов особенности сборки этих контуров определяет СП 40-106-202.
Стандартные характеристики и способы использования напорных труб из того же материала регулируются ТУ 14-161-183-2000.
Однако в том и другом случае сортамент изделий регламентируются ГОСТом 9583-75, согласно которому по толщине стенок выделяют три класса труб: ЛА, А, Б. Для каждой толщины стенок предусмотрена своя система типоразмеров, включающая такие параметры, как условный проход, наружный диаметр изделия, масса трубы в зависимости от длины (предусмотрены значения в диапазоне 2-10 м с шагом 1 м) и масса погонного метра продукции.
У предприятий есть возможность изготавливать продукцию согласно ТУ. Например, завод «Свободный сокол» выпускает трубы ВЧШГ не только с раструбами, но и с возможностью фланцевого соединения. Стоит заметить, безраструбная чугунная канализация становится все более популярной.
Для передачи по водопроводу из данного материала питьевой воды производятся трубы ВЧШГ с ЦПП (покрытие цементно-песчаное), исключающим образование в трубе шлака и усиливающим защиту внутренней поверхности изделия от коррозии. В результате качество поставляемой воды соответствует СанПиНу.
ЦПП обеспечивает трубе как пассивную защиту (в качестве покрытия на поверхности изделия), так и активную (во время намокания в микропорах трубы образуется гидроксид кальция, пассивирующий железо с образованием поверхностной плёнки и таким образом предохраняющий его от разрушения в результате коррозии).
Особенности соединения изделий
Монтаж труб ВЧШГ осуществляется двумя способами: электросваркой и соединением в раструб.
Первый вариант осуществляется с применением специальных электродов.
Алгоритм создания раструбного соединения:
В случае добросовестного исполнения соединения собранный контур прослужит долго, не требуя срочного ремонта.
Как расшифровывается вчшг труба
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ, СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ ВЫСОКОПРОЧНОГО ЧУГУНА С ШАРОВИДНЫМ ГРАФИТОМ И ИХ СОЕДИНЕНИЯ ДЛЯ ПРОМЫСЛОВЫХ НЕФТЕПРОВОДОВ
Pipes, fitting from ductile iron with spherical graphite and their connections for trade oil pipelines. Specifications
Дата введения 2017-09-01
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны»
1 Область применения
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.602 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 166 Штангенциркули. Технические условия
ГОСТ 577 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 969 Цементы глиноземистые и высокоглиноземистые. Технические условия
ГОСТ 1497 Металлы. Методы испытаний на растяжение
ГОСТ 2216 Калибры-скобы гладкие регулируемые. Технические условия
ГОСТ 3443 Отливки из чугуна с различной формой графита. Методы определения структуры
ГОСТ 6507 Микрометры. Технические условия
ГОСТ 7293 Чугун с шаровидным графитом для отливок
ГОСТ 7565 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8026 Линейки поверочные. Технические условия
ГОСТ 8736 Песок для строительных работ. Технические условия
ГОСТ 9012 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9454 Металлы. Методы испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10692 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 12821 Фланцы стальные приварные встык на P от 0,1 до 20,0 МПа (от 1 до 200 кгс/см ). Конструкция и размеры
ГОСТ 13841 Ящики из гофрированного картона для химической продукции. Технические условия
ГОСТ 15140 Материалы лакокрасочные. Методы определения адгезии
ГОСТ 18360 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры
ГОСТ 18365 Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры
ГОСТ 19200 Отливки из чугуна и стали. Термины и определения дефектов
ГОСТ 27208 Отливки из чугуна. Методы механических испытаний
ГОСТ ISO 2531 Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения. Технические условия
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 19200, а также следующие термины с соответствующими определениями:
3.1.1 высокопрочный чугун с шаровидным графитом; ВЧШГ: Тип чугуна, в котором графит присутствует преимущественно в шаровидной форме.
3.1.2 гладкий конец: Конец трубы или соединительной части, помещаемый в раструбное соединение.
3.1.3 длина: Действительная длина трубы или соединительной части (см. рисунок 1).
3.1.4 допустимое рабочее давление: Внутреннее давление, исключая скачки давления, которое компоненты трубопровода должны безопасно выдерживать при постоянной работе.
3.1.6 номинальная масса: Справочная масса отливки с номинальными размерами.
3.1.7 номинальное давление; PN, МПа: Цифровое обозначение давления, выраженное числом, которое носит справочный характер для всех компонентов трубопровода одного номинального размера, имеющих сопряженные размеры.
3.1.8 овальность; О, %: Отклонение от окружности поперечного сечения трубы, определяемое по формуле
, (1)
3.1.9 отросток: Ответвление от основной цилиндрической части отливки, расположенное под углом к ней, с равным или меньшим условным проходом DN.
3.1.10 партия: Количество отливок, из которого выбирается образец для испытаний.
3.1.11 раструб: Конец трубы или соединительной части, охватывающий гладкий конец трубы или соединительной части.
3.1.12 раструбно-замковое соединение: Фиксированное соединение труб или соединительных частей, в котором предусмотрено устройство, предотвращающее разъединение собранного соединения при сохранении его герметичности, подвижности и прочности.
3.1.13 соединительная часть: Присоединяемое к трубе изделие, которое обеспечивает отклонение и/или изменение направления трубопровода.
3.1.14 труба: Отливка с равнопроходным каналом, с прямой осью, имеющая гладкий и раструбный или фланцевый концы.
3.1.15 условный проход; DN, мм: Округленное цифровое обозначение внутреннего проходного сечения, которое является общим для всех компонентов трубопроводной системы.
3.2 Обозначения и сокращения
Характеристики труб ВЧШГ, особенности производства и использования
Трубы ЧК
Чугунные канализационные трубы ЧК используют при сооружении современных отопительных систем, систем водоснабжения и систем отведения хозяйственных и фекальных стоков – как жилых, так и промышленных строений (канализации).
Труба SML
Компания «СЕВЕР» предоставляет своим клиентам широкий выбор товаров, применяемых в сантехнической и других отраслях. Лучше ознакомиться с ассортиментом поможет страничка сайта «трубы чугунные прайс», на которой имеется полная информация о продукции, её размерах, ценах, количестве. Чугунные трубы классифицируются на несколько видов. К ним относятся труба ВЧШГ, труба ЧК, труба ЧНР, труба SML.
Чугунные трубы пользуются популярностью среди потребителей, благодаря своим преимуществам, по сравнению с трубами из других материалов. Данная продукция имеет длительный срок службы, достаточно надежна, и её стоимость значительно ниже цены на альтернативные трубы из металлополимеров или высококачественной легированной стали. Трубы чугунные, прайс на которые можно посмотреть на сайте компании, пользуются неимоверной популярностью. Их можно использовать в качестве канализационных труб и не только. Они легко монтируются на месте, и обладают большим запасом надежности и прочности, что является важным условием при эксплуатации в экстремальных условиях.
SML канализация
Чугун, как материал прекрасно себя зарекомендовал, и может использоваться в системах SML (канализация жилых, многоэтажных, коммерческих, промышленных зданий), которые относятся к системам из литого чугуна, отвечающего нормам международных и европейских стандартов. Трубы SML отвечают всем необходимым требованиям, которые предъявляются современным строительством. Данная продукция имеет наружное покрытие нанесенной красно-коричневой грунтовки, а на внутренний слой трубы нанесен эпоксидный слой, обладающий высокой устойчивостью к различным воздействиям (химическим или механическим).
В связи с тем, что этот вид канализации отличается такими высокими техническими характеристиками, его обычно проводят в зданиях с особыми требованиями к уровню шума и пожарной безопасности, например, в гостиницах, высших учебных заведениях, аэропортах и вокзалах, больницах, супермаркетах и другим местах большого скопления людей.
Виды соединения чугунных труб
Существуют следующие виды соединения ВШЧГ труб:
Схема соединения типа «Tyton»
Схема соединения типа «Tyton»
Схема соединения типа «ВРС»
Схема соединения типа «ВРС»
Схема фланцевого соединения
Схема фланцевого соединения
Схема сварного соединения
Схема свайной оболочки
Получение высокопрочного чугуна
Так как рост производства отливок из ВЧШГ обусловлен исключительно благоприятным сочетанием физико-механических, эксплуатационных
и механических свойств этого материала, а также экономическими соображениями, объём производства и потребления отливок
из высокопрочного чугуна с шаровидным графитом
непрерывно увеличивается.
Получение в структуре чугуна шаровидной формы графита основано на раздельной или совместной обработке
жидкого чугуна магнием, РЗМ, кальцием и другими присадками, содержащими в том или ином количестве указанные
(сфероидизирующие графит) вещества, присадками.
По теории и практике применения высокопрочного чугуна при изготовлении отливок опубликовано очень большое количество работ, как нашими,
так и зарубежными учёными. Равно как и по исследованию механизмов получения высокопрочных чугунов. В качестве примера подобных работ
предлагаем ознакомиться с перечнем литературы в настоящем обзоре (см. ниже), а также с разделом Литература
сайта www.сайт.
Несмотря на обилие трудов на эту тему, до сих пор дискуссионными остаются такие важные вопросы, как оптимальный состав модификатора,
условия и технологии модифицирования, механизм образования графита, режимы термообработки и другие.
См. дополнительно: Отливки из ВЧШГ аустенитно-бейнитного класса (статья).
Получение высокопрочного чугуна
Так как рост производства отливок из ВЧШГ обусловлен исключительно благоприятным сочетанием физико-механических, эксплуатационных
и механических свойств этого материала, а также экономическими соображениями, объём производства и потребления отливок
из высокопрочного чугуна с шаровидным графитом
непрерывно увеличивается.
Получение в структуре чугуна шаровидной формы графита основано на раздельной или совместной обработке
жидкого чугуна магнием, РЗМ, кальцием и другими присадками, содержащими в том или ином количестве указанные
(сфероидизирующие графит) вещества, присадками.
По теории и практике применения высокопрочного чугуна при изготовлении отливок опубликовано очень большое количество работ, как нашими,
так и зарубежными учёными. Равно как и по исследованию механизмов получения высокопрочных чугунов. В качестве примера подобных работ
предлагаем ознакомиться с перечнем литературы в настоящем обзоре (см. ниже), а также с разделом Литература
сайта www.сайт.
Несмотря на обилие трудов на эту тему, до сих пор дискуссионными остаются такие важные вопросы, как оптимальный состав модификатора,
условия и технологии модифицирования, механизм образования графита, режимы термообработки и другие.
См. дополнительно: Отливки из ВЧШГ аустенитно-бейнитного класса (статья).
Когда происходит монтаж водопровода, внимание инженеров и строителей приковано к технологии укладки и выбору материалов. Достойной альтернативой изделиям из стали
Основа для нее – это чугун. Материал вовсе не ограничивает область применения таких труб только для канализации. Наоборот, некоторые особенности производственного процесса позволяют создать изделие, востребованное в строительстве жилых, общественных и узкоспециализированных объектов.
Характеристика труб ВЧШГ в футляре вес, размеры и прочее
Использование чугуна с шаровидным графитом для литья труб разрешает получить качественные изделия по приемлемой цене.
Сварной или раструбный тип соединения образуют герметичную конструкцию.
Трубы чугунные ВЧШГ наделены такими качествами:
Описание труб ВЧШГ невозможно без упоминания об области их применения. Они востребованы при создании:
Этот список не окончательный и постоянно дополняется.
Описание и назначение внешнего и внутреннего покрытия соединение чугунных труб с цпп цементно песчаным покрытием
Снаружи нанесен цинковый слой, покрытый битумным лаком. С подобной обработкой трубопровод способен функционировать даже в сложных условиях. Область применения труб ВЧШГ достаточно большая.
Вчшг расшифровка
высокопрочный чугун с шаровидным графитом
Смотреть что такое «ВЧШГ» в других словарях:
высокопрочный чугун с шаровидным графитом, ВЧШГ — Обьём производства и потребления отливок из высокопрочного чугуна с шаровидным графитом непрерывно увеличивается. Рост производства отливок из ЧШГ обусловлен исключительно благоприятным сочетанием физико механических, эксплуатационных и… … Металлургический словарь
Уральский стандарт — ЗАО ТД Уральский Стандарт один из ведущих российских поставщиков труб нового поколения для систем водоснабжения и водо отведения труб из высокопрочного чугуна с шаровидным графитом (ВЧШГ) и стеклопластика диаметром до 4000 мм. «Уральский… … Википедия
Saint-Gobain — Сен Гобен Тип Открытое акцион … Википедия
Водопровод — Памятник водопроводу в Мытищах, установлен в честь 200 летия первого российского водопровода Водопровод система непрерывного водоснабжения потребителей, предназ … Википедия
Свободный сокол (завод) — У этого термина существуют и другие значения, см. Свободный сокол. «Липецкий металлургический завод «Свободный сокол» Тип Открытое акционерное общество Год основания 1900 Расположение … Википедия
Водовод — Памятник водопроводу в Мытищах, установлен в честь 200 летия первого российского водопровода Водопровод система непрерывного водоснабжения потребителей, предназначенная для проведения воды для питья и технических целей из одного места… … Википедия
XinXing Ductile Iron Pipes Co., Ltd — Тип Ltd Год основания 1971 Расположение … Википедия
ЧУГУН — (тюркское) сплав железа с углеродом (С обычно более 2%, массовая доля), содержащий также постоянные примеси (Si, M, P и S), а иногда и легирующие элементы. Чугун важнейший первичный продукт черной металлургии (смотри Доменное производство),… … Металлургический словарь
Характеристики
Естественно, труба из этого прочнейшего и недорогого материала стала одним из первых изделий, которые изготовили. Процесс создания труб довольно прост и дешев, он заключается в технологическом способе литье.
Нынешние усовершенствованные трубы ВЧШГ производятся как для соединительной работы с помощью сварочного оборудования, так и для соединения с расширением. Конечно же, чугунные изделия соединяются сварочным аппаратом специальными электродными элементами. Свойства герметичности в такой ситуации приобретается с использованием уплотнителей, резиновых колец.
Нужно помнить, что все-таки для прокладки канализационной системы в частном доме, выбор стоит остановить на полимерных трубах, в частности на трубах из полиэтилена или поливинилхлорида и не рассматривать вариант применения чугунных труб. Два основных нюанса, которые смогут повлиять на выбор это полимерные трубы намного легче чугунных, кроме того, сборочный процесс гораздо проще. Для чугунного материала есть куда более приемлемые и допустимые сферы.
Характеристики
Естественно, труба из этого прочнейшего и недорогого материала стала одним из первых изделий, которые изготовили. Процесс создания труб довольно прост и дешев, он заключается в технологическом способе литье.
Нынешние усовершенствованные трубы ВЧШГ производятся как для соединительной работы с помощью сварочного оборудования, так и для соединения с расширением. Конечно же, чугунные изделия соединяются сварочным аппаратом специальными электродными элементами. Свойства герметичности в такой ситуации приобретается с использованием уплотнителей, резиновых колец.
Нужно помнить, что все-таки для прокладки канализационной системы в частном доме, выбор стоит остановить на полимерных трубах, в частности на трубах из полиэтилена или поливинилхлорида и не рассматривать вариант применения чугунных труб. Два основных нюанса, которые смогут повлиять на выбор это полимерные трубы намного легче чугунных, кроме того, сборочный процесс гораздо проще. Для чугунного материала есть куда более приемлемые и допустимые сферы.
Применение высокопрочного чугуна
Из высокопрочного чугуна с шаровидным графитом изготавливают отливки развесом от десятых долей килограмма до нескольких десятков тонн.
Свойства ВЧШГ очень разнообразны, поэтому высокопрочный чугун применяется:
Наряду с конструкционными высокопрочными чугунами применяются высокопрочные чугуны со специальными свойствами: жаростойкий и
ростоустойчивый (например, см. Нирезист), стойкий в различных агрессивных средах,
антифрикционный высокопрочный чугун с низким коэффициентом трения и т.д.
Самая известная на сегодняшний день область применения высокопрочного чугуна
— это производство труб из ВЧШГ.
Применение высокопрочного чугуна
Из высокопрочного чугуна с шаровидным графитом изготавливают отливки развесом от десятых долей килограмма до нескольких десятков тонн.
Свойства ВЧШГ очень разнообразны, поэтому высокопрочный чугун применяется:
Наряду с конструкционными высокопрочными чугунами применяются высокопрочные чугуны со специальными свойствами: жаростойкий и
ростоустойчивый (например, см. Нирезист), стойкий в различных агрессивных средах,
антифрикционный высокопрочный чугун с низким коэффициентом трения и т.д.
Самая известная на сегодняшний день область применения высокопрочного чугуна
— это производство труб из ВЧШГ.
Применение высокопрочного чугуна
Из высокопрочного чугуна с шаровидным графитом изготавливают отливки развесом от десятых долей килограмма до нескольких десятков тонн.
Свойства ВЧШГ очень разнообразны, поэтому высокопрочный чугун применяется:
Наряду с конструкционными высокопрочными чугунами применяются высокопрочные чугуны со специальными свойствами: жаростойкий и
ростоустойчивый (например, см. Нирезист), стойкий в различных агрессивных средах,
антифрикционный высокопрочный чугун с низким коэффициентом трения и т.д.
Самая известная на сегодняшний день область применения высокопрочного чугуна
— это производство труб из ВЧШГ.
Изготовление
В целом процесс известен: чугун делается из руды и имеет содержание углерода больше, чем у стали. Чтобы уменьшить избыток этого элемента, материал варится в печах-конверторах. Воздух продувается через расплав, происходит связывание атомов углерода, образуется углекислый газ. В итоге получается сталь. Однако этот материал существенно подвержен коррозии, что открыло в свое время большие перспективы для применения чугунных труб в канализации.
Чугунная труба раструбная
Конечно, есть методы увеличения коррозионной стойкости стали, однако все это сказывается на экономической целесообразности всех манипуляций.
В итоге американцами был придуман чугун, который стоило недорого производить, но при этом он обладал качествами стали, в частности, ржавчина ему была не страшна.
Эта модификация подразумевала изменение формы частиц углерода. Они становились не плоскими, а шаровидными. А для этого нужно было лишь добавить немного магния.
Полученный материал имел множество достоинств:
Трубы
Чугунные трубы напорного типа с раструбом
Безусловно, трубы – одно из самых первых изделий, которые стоило производить из такого материала. В итоге современная ВЧШГ труба изготавливается под раструбное или сварное соединение.
Трубы из такого материала – отличное решение для многих сфер, хотя для бытового использования целесообразнее будет применить пластик.
Стандарты
Стандартизация ВЧШГ труб зависит от того, в какой области применяется изделие. Ведь они разнятся для самотечной канализации и нефтегазовой промышленности, например.
Если взять области, близкие к строительству, тогда руководствоваться нужно ТУ 14-161-183-2000 и СП 40-106-202.
Что касается сортамента, то он описан в ГОСТе 9583-75.
Учитывая толщину стенок, по ГОСТу, выделяется три класса таких напорных труб: Б, А и ЛА.
Применение
Такой материал не растекается при механических нагрузках, существенных деформациях и больших давлениях, поэтому трубы из ВЧШГ используются:

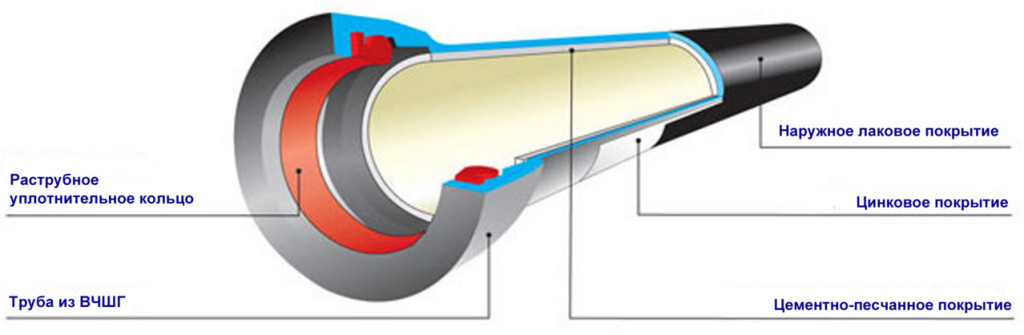

Составляющие трубы из ВШЧГ
ВЧШГ – отличный материал, который не подвергается коррозии, но при этом имеет характеристики не хуже, чем у углеродистой стали. Все это открывает большие возможности для применения труб ВЧШГ в различных областях.
Трубы для разных видов соединения
Трубы под «Тайтон»
Монтаж труб, предназначенных под это соединение, следует производить таким образом:
Подготовка к соединению
Подготовка к соединению
Для очистки внутренних и внешних поверхностей труб используйте щетки, скребки, шпатели. Особенно тщательно следует очищать паз для резинового уплотнителя.
Старайтесь не допускать подтеков смазки под внешнюю поверхность резинового уплотнителя.
Так производится соединение Тайтон
Трубы для соединения «ВРС»
Раструбно-стопорное соединение (ВРС-Тирофлекс) обеспечивает прочное крепление труб между собой, не позволяющее им разъединиться самопроизвольно под действием ударных нагрузок или подвижки неустойчивого грунта. Стопоры, которые вдвигаются в специальные выемки раструба и закрепляются с помощью резинового фиксатора, а также сварной наплыв гладкого конца трубы ВЧШГ обеспечивают прочность соединения.
Надежность соединения «ВРС» не исключает смещения стыкуемых труб по оси от 1,5 до 5 градусов, которое не приводит к разгерметизации.
Прочное неразъемное соединение позволяет использовать его:
BPC выполняется аналогично соединению Тайтон
Это соединение применяется для холодного и горячего водоснабжения, канализации, устройства теплосетей, имеющих рабочее давление выше 2,5 МПа.
Трубы для фланцевого соединения
Простота монтажа и демонтажа фланцевого соединения определяют спектр его применения. Фланцевая труба чугунная ВЧШГ используется при устройстве:
Герметичное соединение фланцевых труб обеспечивается применением двух фланцев, крепко сжимающих резиновую уплотнительную прокладку. Размеры и количество закрепляющих болтов определяются номинальным давлением и шириной условного прохода трубопровода.
Технология фланцевого соединения
Как видим, выбор труб, выпускаемых под различные способы крепления, довольно широк. Все они производятся известным в России производителем, заводом «Свободный сокол».
Получение высокопрочного чугуна
Так как рост производства отливок из ВЧШГ обусловлен исключительно благоприятным сочетанием физико-механических, эксплуатационных
и механических свойств этого материала, а также экономическими соображениями, объём производства и потребления отливок
из высокопрочного чугуна с шаровидным графитом непрерывно увеличивается.
Получение в структуре чугуна шаровидной формы графита основано на раздельной или совместной обработке
жидкого чугуна магнием, РЗМ, кальцием и другими присадками, содержащими в том или ином количестве указанные
(сфероидизирующие графит) вещества, присадками.
Наиболее распространённым в мировой практике способом получения высокопрочного чугуна является магниевый
процесс, основанный на введении в расплав металлического магния, магниевых лигатур
и комплексных модификаторов, содержащих магний.
По теории и практике применения высокопрочного чугуна при изготовлении отливок опубликовано очень большое количество работ, как нашими,
так и зарубежными учёными. Равно как и по исследованию механизмов получения высокопрочных чугунов. В качестве примера подобных работ
предлагаем ознакомиться с перечнем литературы в настоящем обзоре (см. ниже), а также с разделом Литература
сайта www.modificator.ru.
Несмотря на обилие трудов на эту тему, до сих пор дискуссионными остаются такие важные вопросы, как оптимальный состав модификатора,
условия и технологии модифицирования, механизм образования графита, режимы термообработки и другие.
См. дополнительно: Отливки из ВЧШГ аустенитно-бейнитного класса (статья).
Бубликов В.Б. Высокопрочному чугуну — 60. — // М.: Литейное производство, 2008, №11. – с. 2-8.
Keith D. Millis: the father of ductile iron Online Library
Корниенко Э.Н., Панов А.Г., Хальфин Д.Ф. Перспективы производства отливок из ЧШГ аустенитно-бейнитного класса // М: Литейщик России, 2006 № 2.
ГОСТ 7293-85. Чугун с шаровидным графитом для отливок. Марки. — Spheroidal graphite iron for casting. Grades. (Высокопрочный чугун. Высокопрочные чугуны)
US2485760. Cast ferrous alloy. K.D. MILLIS AT AL.
Высококачественные чугуны для отливок / В.С.Шумихин, В.П.Кутузов, А.И.Храмченков и др.; Под ред. Н.Н.Александрова — М.: Машиностроение, 1982. — 222 с., ил.
Любченко А.П. Высокопрочные чугуны. М: Металлургия, 1982. — 120 с. /УДК 669.131.7 Аннотация
Литовка В.И. Повышение качества высокопрочного чугуна в отливках. Киев: Наук. думка, 1987. — 208 с. /УДК 621.74 : 668.131.7 : 621.746.58 Аннотация
Захарченко Э.В., Левченко Ю.Н., Горенко В.Г., Вареник П.А. Отливки из чугуна с шаровидным и вермикулярным графитом. Киев: Наук. думка, 1986. — 248 с. /УДК 621.74.04 : 669.131.7 Аннотация
Получение и свойства чугуна с шаровидным графитом. Под редакцией Гиршовича Н.Г. — М.,Л.: Ленинградское отделение Машгиза, 1962, — 351 с. Аннотация
Вывод
Не пугайтесь, на первый взгляд, заумных и запутанных документов. В любом случае с ними лучше ознакомиться. Можно сделать вывод, что производимая чугунная продукция до сих пор имеет своего потребителя, а значит, всегда будут новые предложения от производителей. И с этими предложениями уже стоит разбираться, какие качественные, а какие нет.
Высокопрочный чугун с шаровидным графитом или ВЧШГ – это конструкционный материал, обладающий высокими прочностными свойствами
и хорошими эксплуатационными характеристиками. Как известно, в чугунах форма зерна графита оказывает определяющее влияние на
прочностные характеристики материала. В высокопрочном чугуне ВЧШГ графитные включения имеют шаровидную форму*. Вследствие чего
ВЧШГ по механическим свойствам значительно превосходит серый чугун и успешно конкурирует со сталью.
Высокопрочный чугун с шаровидным графитом выгодно отличается от стали хорошими литейными свойствами (высокой жидкотекучестью,
малой склонностью к образованию горячих трещин, меньшей усадкой и т.д.), относительной простотой процесса выплавки и меньшей стоимостью.
*Шаровидный графит также называют сфероидальным или глобулярным графитом.
Вывод
Не пугайтесь, на первый взгляд, заумных и запутанных документов. В любом случае с ними лучше ознакомиться. Можно сделать вывод, что производимая чугунная продукция до сих пор имеет своего потребителя, а значит, всегда будут новые предложения от производителей. И с этими предложениями уже стоит разбираться, какие качественные, а какие нет.
Высокопрочный чугун с шаровидным графитом или ВЧШГ – это конструкционный материал, обладающий высокими прочностными свойствами
и хорошими эксплуатационными характеристиками. Как известно, в чугунах форма зерна графита оказывает определяющее влияние на
прочностные характеристики материала. В высокопрочном чугуне ВЧШГ графитные включения имеют шаровидную форму*. Вследствие чего
ВЧШГ по механическим свойствам значительно превосходит серый чугун и успешно конкурирует со сталью.
Высокопрочный чугун с шаровидным графитом выгодно отличается от стали хорошими литейными свойствами (высокой жидкотекучестью,
малой склонностью к образованию горячих трещин, меньшей усадкой и т.д.), относительной простотой процесса выплавки и меньшей стоимостью.
*Шаровидный графит также называют сфероидальным или глобулярным графитом.
