Как расшифровывается тэн в стиральной машине

Маркировка трубчатых нагревателей

Специфика маркировки ТЭНов по ГОСТу предполагает, что в маркировке будет зашифрована вся важная информация об электронагревателе. Как маркируются разные виды ТЭНов, что обозначает эта маркировка и почему эта информация так важна?

Маркировка в трубчатых электронагревателях представляет собой надпись, нанесенную на корпус. Добросовестные производители, работающие в соответствии со стандартами, наносят такие «пометки» в обязательном порядке. Нанесение осуществляется с помощью маркировочного аппарата.

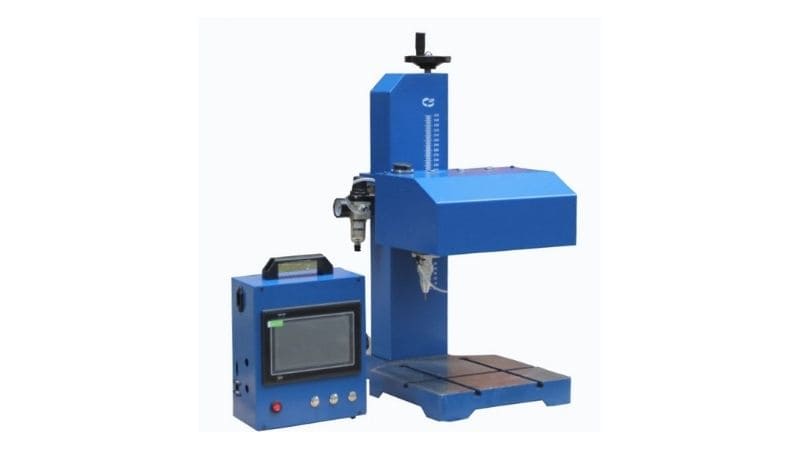

Аппарат для маркировки ТЭНов

Что обозначает маркировка ТЭНов?

Расшифровка маркировки ТЭНов позволяет узнать:

Заделкой контактов называется глубина их размещения внутри конструкции, при измерении считается расстояние от начала трубки до намотанной нихромовой проволоки. Номинальная длина контактных стержней в заделке должна находиться в пределах от 40 мм до 630 мм. Величина записывается латиницей: А – 40 мм, В – 65 мм, С – 100 мм и т.д., согласно обозначению ТЭНов по ГОСТу 13268-88.

Значение и вариации аббревиатуры «ТЭН»

ТЭНР — такой же прибор, но уже выполненный с оребрением, металлической лентой, огибающей трубку по спирали по всей её длине. Данное дополнение увеличивает поверхность для выработки тепла и его отдачи, снижает нагрузку на сам греющий элемент. ТЭНП — патронный трубчатый нагреватель. Вывод контактов осуществляется только с одной стороны, другая сторона запаяна. Прибор выглядит как гильза.

Условное обозначение ТЭНов в группе или блоком трубчатых нагревателей — ТЭНБ. На одном фланце размещается от двух электронагревателей. Самые расхожие модели блоков состоят из нескольких одинаковых ТЭНов в форме 2 или буквы U. В маркировке ТЭНБ аналогично указываются размеры конструкции (длина, диаметр трубки).

У прямых, U-образных ТЭНов и других изогнутых моделей длина измеряется по трубе, исключая изолятор, размер шпильки и штуцер, если он есть. Развернутая длина представляет собой расстояние от начала до конца трубки.

Описание технических характеристик электронагревателя

Описание технических характеристик располагается на расстоянии от начала трубки, обычно отступают более 7 см. Качество маркировки – одно из подтверждений качества продукции. На подделке, как правило, её нет или надпись неразборчиво и криво выбита. Текст должен быть ровным, чётким, хорошо читаемым.

У проверенных производителей маркировка не должна вызывать сомнений, так как перед этим продукция многократно проходит проверки на качество и соответствие заявленным характеристикам. Однако, если вы все-таки хотите проверить точность указанных характеристик, например, мощность нагревателя, измерьте сопротивление на контактах с помощью мультиметра. Пользуясь полученным результатом, найдите по формуле мощность:

где U – имеющееся напряжение, R – сопротивление.

Варианты возможных обозначений маркировки трубчатых электронагревателей:

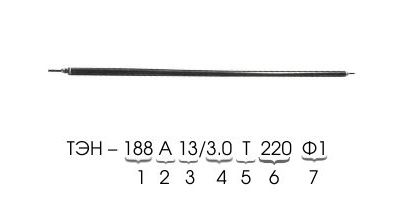

ТЭН – 188 А 13/3.0 Т 220 Ф1

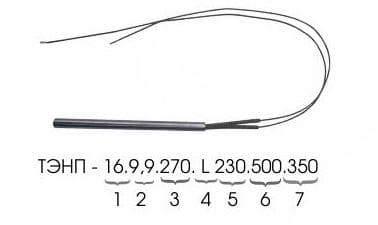

Патронный нагреватель ТЭНП 16.9,9.270.230.500.350

Описание технических характеристик ТЭНов может быть расширенным и содержать дополнительные сведения о нагревателе, позволяющие лучше его узнать.

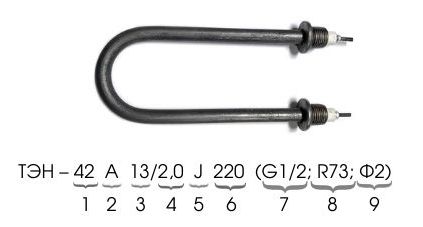

ТЭН – 42 А 13/2,0 J 220 (G1/2; R73; Ф2)

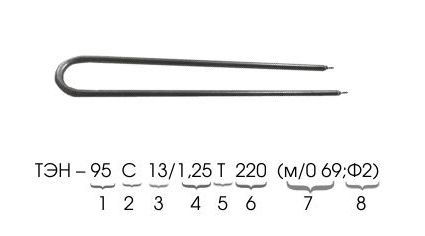

ТЭН 95 C 13/1,25 Т 220 (м/о 69; Ф2)

При нанесении маркировки блок ТЭНов, к надписи добавляются другие обозначения: СЭВ (для воды) и СЭМ (для масла). На фланце могут быть расположены специальные соединительные отверстия. Характер резьбы отображается в следующем виде: метрическая — М, дюймовая — G.

Пример расшифровки маркировки блока ТЭН:

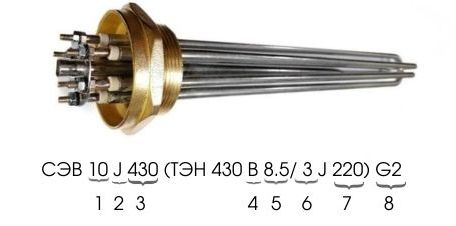

СЭВ 10 J 430 (ТЭН 430 В 8.5/ 3 J 220) G2

Итоги

Маркировка электронагревателей – один из способов коротко и емко сообщить всю необходимую информацию о ТЭНе, включая его размеры, характеристики и условия его эксплуатации. Производственная компания «Марион» внимательно подходит к этому вопросу и тщательно контролирует соответствие маркировки продукта и его характеристик. Ознакомиться с данной продукцией вы можете в разделе » Трубчатые электронагреватели «.

Источник

Маркировка трубчатых нагревателей

Специфика маркировки ТЭНов по ГОСТу предполагает, что в маркировке будет зашифрована вся важная информация об электронагревателе. Как маркируются разные виды ТЭНов, что обозначает эта маркировка и почему эта информация так важна?

Маркировка в трубчатых электронагревателях представляет собой надпись, нанесенную на корпус. Добросовестные производители, работающие в соответствии со стандартами, наносят такие «пометки» в обязательном порядке. Нанесение осуществляется с помощью маркировочного аппарата.

Аппарат для маркировки ТЭНов

Что обозначает маркировка ТЭНов?

Расшифровка маркировки ТЭНов позволяет узнать:

Заделкой контактов называется глубина их размещения внутри конструкции, при измерении считается расстояние от начала трубки до намотанной нихромовой проволоки. Номинальная длина контактных стержней в заделке должна находиться в пределах от 40 мм до 630 мм. Величина записывается латиницей: А – 40 мм, В – 65 мм, С – 100 мм и т.д., согласно обозначению ТЭНов по ГОСТу 13268-88.

Значение и вариации аббревиатуры «ТЭН»

ТЭНР — такой же прибор, но уже выполненный с оребрением, металлической лентой, огибающей трубку по спирали по всей её длине. Данное дополнение увеличивает поверхность для выработки тепла и его отдачи, снижает нагрузку на сам греющий элемент. ТЭНП — патронный трубчатый нагреватель. Вывод контактов осуществляется только с одной стороны, другая сторона запаяна. Прибор выглядит как гильза.

Условное обозначение ТЭНов в группе или блоком трубчатых нагревателей — ТЭНБ. На одном фланце размещается от двух электронагревателей. Самые расхожие модели блоков состоят из нескольких одинаковых ТЭНов в форме 2 или буквы U. В маркировке ТЭНБ аналогично указываются размеры конструкции (длина, диаметр трубки).

У прямых, U-образных ТЭНов и других изогнутых моделей длина измеряется по трубе, исключая изолятор, размер шпильки и штуцер, если он есть. Развернутая длина представляет собой расстояние от начала до конца трубки.

Описание технических характеристик электронагревателя

Описание технических характеристик располагается на расстоянии от начала трубки, обычно отступают более 7 см. Качество маркировки – одно из подтверждений качества продукции. На подделке, как правило, её нет или надпись неразборчиво и криво выбита. Текст должен быть ровным, чётким, хорошо читаемым.

У проверенных производителей маркировка не должна вызывать сомнений, так как перед этим продукция многократно проходит проверки на качество и соответствие заявленным характеристикам. Однако, если вы все-таки хотите проверить точность указанных характеристик, например, мощность нагревателя, измерьте сопротивление на контактах с помощью мультиметра. Пользуясь полученным результатом, найдите по формуле мощность:

где U – имеющееся напряжение, R – сопротивление.

Варианты возможных обозначений маркировки трубчатых электронагревателей:

ТЭН – 188 А 13/3.0 Т 220 Ф1

Патронный нагреватель ТЭНП 16.9,9.270.230.500.350

Описание технических характеристик ТЭНов может быть расширенным и содержать дополнительные сведения о нагревателе, позволяющие лучше его узнать.

ТЭН – 42 А 13/2,0 J 220 (G1/2; R73; Ф2)

ТЭН 95 C 13/1,25 Т 220 (м/о 69; Ф2)

При нанесении маркировки блок ТЭНов, к надписи добавляются другие обозначения: СЭВ (для воды) и СЭМ (для масла). На фланце могут быть расположены специальные соединительные отверстия. Характер резьбы отображается в следующем виде: метрическая — М, дюймовая — G.

Пример расшифровки маркировки блока ТЭН:

СЭВ 10 J 430 (ТЭН 430 В 8.5/ 3 J 220) G2

Итоги

Маркировка электронагревателей – один из способов коротко и емко сообщить всю необходимую информацию о ТЭНе, включая его размеры, характеристики и условия его эксплуатации. Производственная компания «Марион» внимательно подходит к этому вопросу и тщательно контролирует соответствие маркировки продукта и его характеристик. Ознакомиться с данной продукцией вы можете в разделе » Трубчатые электронагреватели «.

Источник

Как расшифровать маркировку ТЭНа в счёте и надпись на ТЭНе?

Стандартная маркировка в счёте указывается в соответствии с ГОСТом 13268-88 «Электронагреватели трубчатые». Рассмотрим образец маркировки.

. Если нет времени читать статью, то пишите в чат Ватсап (можно прикрепить фото маркировки) https://wa.me/79122094292 и мы вам обязательно поможем.

1. ТЭН – аббревиатура расшифровывается как трубчатый электронагреватель. Другие возможные варианты в маркировке:

ТЭНП – трубчатый электронагреватель патронного типа. В отличие от стандартного ТЭНа двухконцевого (выводы токоведущих контактов на обоих концах трубки), ТЭНП имеет контакты с одной стороны, второй конец трубки при этом запаян наглухо. Такие электронагреватели применяются чаще всего в пресс-формах, экструдерах. Пример маркировки: ТЭНП 10-12,5/0,3 L 220

ТЭНБ – блок трубчатых электронагревателей. Представляет собой сборку чаще всего двух-трех ТЭНов U-образной формы на общем фланце. Возможна сборка блоков и с одним ТЭНом, и с шестью ТЭНами, и с любым количеством (встречаются и по 12, 24, 48 ТЭНов в одном блоке). Наиболее распространены блоки ТЭНБ для нагрева воды, так называемые СЭВ (секция электроводонагревательная) с тремя ТЭНами на фланце с трубной резьбой G 2½˝. Пример обозначения: ТЭНБ (СЭВ) 6 нерж.; ТЭНБ 3,0 J 220/380 L=500мм G2˝.

3. Условное буквенное обозначение длины контактных стержней в заделке – так называемая негреющая часть ТЭНа. По ГОСТу принято каждому значению заделки контактного стержня (токоведущая металлическая деталь, служащая для подключения ТЭН к сети питания) присваивать соответствующее буквенное обозначение. Буквы латинского алфавита от А (самая короткая заделка 40мм) до H (самая длинная заделка 630мм). В показанном выше примере указана заделка В, что соответствует негреющей части ТЭНа в 65 мм с каждого конца.

4. Диаметр ТЭНа в мм. Здесь все просто: указывается диаметр трубки нагревателя в мм. Как правило эта цифра не превышает значения в 20 мм.

5. Номинальная мощность нагревателя в кВт – соответствует рассчитанной выходной мощности нагревателя при заданном номинальном напряжении в питающей электросети. При отклонении напряжения в сети мощность нагревателя так же будет меняться.

Таким образом, можно определить, что ТЭН по образцу маркировки предназначен для нагрева воды и выполнен из нержавеющей стали.

7. Номинальное напряжение, В – указывается расчетное напряжения питающей сети. Варианты: 24, 36, 48, 114, 127, 220, 380 и др.

8. Далее в маркировке указывается форма ТЭНа. Для понимания принято различать десять форм ТЭНов. Например: форма 1 (ф.1) – прямой ТЭН без гибов, форма 2 (ф.2) – ТЭН U-образный, форма 7 (ф.7) – ТЭН в форме «скрепки». Если форма ТЭНа не стандартная, а сложная, то как правило в конце маркировки указывают (эскиз).

9. Радиус гиба, мм. – рассчитывается для ТЭНов, имеющих гибы, по расстоянию между центрами контактных шпилек (межцентровое расстояние). Чем больше радиус гиба, тем больше будет межцентровое расстояние у готового ТЭНа.

10. Обозначение крепежной арматуры – для установки ТЭНов в оборудование часто применяют различные крепежи. Это могут быть пластины (привариваются на определенном расстоянии от торца ТЭНа), штуцера (несъемные крепятся обжимом, пайкой, сваркой), фланец (несъемный крепится обжимом, пайкой). В маркировке указывается информация о крепежной арматуре: «пластина», Ш (штуцер G½˝), ШМ14х1,5 (штуцер с метрической резьбой М14 с шагом 1,5мм), ШМ22х1,5 (штуцер с метрической резьбой М22 с шагом 1,5мм).

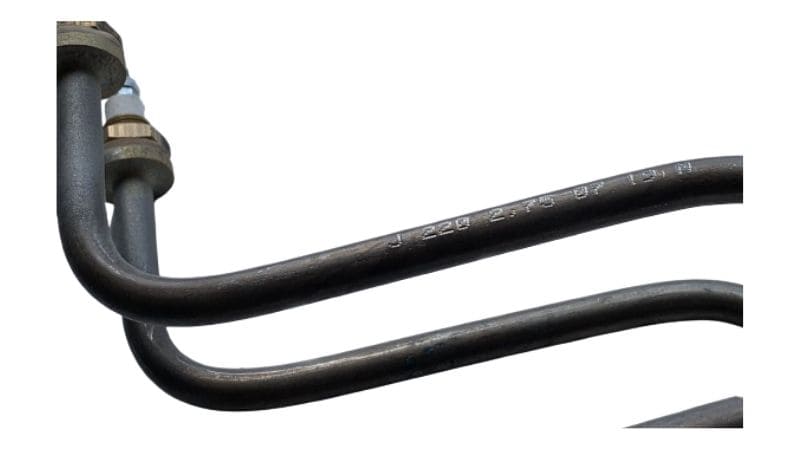

На самом ТЭНе на определенном расстоянии от края ТЭН наносится маркировка с буквенным обозначением среды нагрева и материала оболочки (как в таблице из ГОСТа выше), числовым значением номинальной мощности (кВт), числовым значением расчетного напряжения (В), двух последних цифр текущего года изготовления, и буквенным обозначением изготовителя.
Например: P 3,0 220 19 УТ – ТЭН мощностью 3,0 кВт на 220В для воды с оболочкой из углеродистой стали изготовлен в 2019 году УралТЭН.

Источник

Маркировка трубчатых нагревателей

Специфика маркировки ТЭНов по ГОСТу предполагает, что в маркировке будет зашифрована вся важная информация об электронагревателе. Как маркируются разные виды ТЭНов, что обозначает эта маркировка и почему эта информация так важна?

Маркировка в трубчатых электронагревателях представляет собой надпись, нанесенную на корпус. Добросовестные производители, работающие в соответствии со стандартами, наносят такие «пометки» в обязательном порядке. Нанесение осуществляется с помощью маркировочного аппарата.

Аппарат для маркировки ТЭНов

Что обозначает маркировка ТЭНов?

Расшифровка маркировки ТЭНов позволяет узнать:

Заделкой контактов называется глубина их размещения внутри конструкции, при измерении считается расстояние от начала трубки до намотанной нихромовой проволоки. Номинальная длина контактных стержней в заделке должна находиться в пределах от 40 мм до 630 мм. Величина записывается латиницей: А – 40 мм, В – 65 мм, С – 100 мм и т.д., согласно обозначению ТЭНов по ГОСТу 13268-88.

Значение и вариации аббревиатуры «ТЭН»

ТЭНР — такой же прибор, но уже выполненный с оребрением, металлической лентой, огибающей трубку по спирали по всей её длине. Данное дополнение увеличивает поверхность для выработки тепла и его отдачи, снижает нагрузку на сам греющий элемент. ТЭНП — патронный трубчатый нагреватель. Вывод контактов осуществляется только с одной стороны, другая сторона запаяна. Прибор выглядит как гильза.

Условное обозначение ТЭНов в группе или блоком трубчатых нагревателей — ТЭНБ. На одном фланце размещается от двух электронагревателей. Самые расхожие модели блоков состоят из нескольких одинаковых ТЭНов в форме 2 или буквы U. В маркировке ТЭНБ аналогично указываются размеры конструкции (длина, диаметр трубки).

У прямых, U-образных ТЭНов и других изогнутых моделей длина измеряется по трубе, исключая изолятор, размер шпильки и штуцер, если он есть. Развернутая длина представляет собой расстояние от начала до конца трубки.

Описание технических характеристик электронагревателя

Описание технических характеристик располагается на расстоянии от начала трубки, обычно отступают более 7 см. Качество маркировки – одно из подтверждений качества продукции. На подделке, как правило, её нет или надпись неразборчиво и криво выбита. Текст должен быть ровным, чётким, хорошо читаемым.

У проверенных производителей маркировка не должна вызывать сомнений, так как перед этим продукция многократно проходит проверки на качество и соответствие заявленным характеристикам. Однако, если вы все-таки хотите проверить точность указанных характеристик, например, мощность нагревателя, измерьте сопротивление на контактах с помощью мультиметра. Пользуясь полученным результатом, найдите по формуле мощность:

где U – имеющееся напряжение, R – сопротивление.

Варианты возможных обозначений маркировки трубчатых электронагревателей:

ТЭН – 188 А 13/3.0 Т 220 Ф1

Патронный нагреватель ТЭНП 16.9,9.270.230.500.350

Описание технических характеристик ТЭНов может быть расширенным и содержать дополнительные сведения о нагревателе, позволяющие лучше его узнать.

ТЭН – 42 А 13/2,0 J 220 (G1/2; R73; Ф2)

ТЭН 95 C 13/1,25 Т 220 (м/о 69; Ф2)

При нанесении маркировки блок ТЭНов, к надписи добавляются другие обозначения: СЭВ (для воды) и СЭМ (для масла). На фланце могут быть расположены специальные соединительные отверстия. Характер резьбы отображается в следующем виде: метрическая — М, дюймовая — G.

Пример расшифровки маркировки блока ТЭН:

СЭВ 10 J 430 (ТЭН 430 В 8.5/ 3 J 220) G2

Итоги

Маркировка электронагревателей – один из способов коротко и емко сообщить всю необходимую информацию о ТЭНе, включая его размеры, характеристики и условия его эксплуатации. Производственная компания «Марион» внимательно подходит к этому вопросу и тщательно контролирует соответствие маркировки продукта и его характеристик. Ознакомиться с данной продукцией вы можете в разделе » Трубчатые электронагреватели «.

Источник

Как подобрать тэн для стиральной машины?

Тэны в стиралке – это расходный материал. И смиритесь с тем, что замена нагревательного элемента в стиральной машине – дело частое и необратимое. В этой статье мы ответим на три FA-вопроса: в чем причина поломки нагревателя в стиральной машинке, как понять, что подвергся порчи именно тэн, как правильно подобрать нагревательный элемент.

Причины выхода из строя тэна в стиральной машине

Тэны ломаются, потому что обрастают накипью. Заглядывали в чайник? Замечали, как металлическое дно покрывается рыжевато-серыми твердыми отложениями? То же самое происходит и с нагревателем в стиральной машине. Нагревательный элемент трудится в агрессивных условиях и совершает тысячи циклов подогрева. Вполне естественен его износ. И не нужно на производителей пинать, коль вода из водопровода. Хотя с тоит заметить: даже дистиллированная вода выдает осадок после кипячения.

Признаки поломки нагревателя в стиралке

Однажды тэн перегревается и выходит из строя. Что при этом происходит на внешнем уровне? Человек с восприимчивым носом учует запах гари. А тот, чей нос не так чувствителен, приложив руку к «иллюминатору», заметит, что стекло холодное, хотя установлен режим стирки с высокой температурой.

Правила подбора тэна для стиральной машины

В одних моделях стиралок есть специальное отверстие под температурный датчик, в других его нет. Если в машине стоял нагреватель без отверстия, то его можно заменить аналогичным элементом с отверстием. «Заткнуть» негодную дырку можно специальной заглушкой.

В стиральных машинах торгового бренда LG есть модели, на которых стоят тэны с датчиком. Но к датчику не подключена контактная группа. В этом случае можно взять нагреватель без отверстия.

Тэны условно можно поделить на малые, средние и длинные.

Среди разнообразия прямых тэнов вы наткнетесь на изогнутые нагревательные элементы. Потому учитываем и этот параметр.

Обычно деталь покрывают слоем нержавейки. Но встречаются тэны с керамической оболочкой, которая дольше противостоит разрушающей силе накипи.

Вторыми по качеству считаются нагреватели от IRCA.

Выбор тэна по торговому бренду

К стиральным машинам Samsung, Indesit, Ariston обычно идут короткие тэны с отверстием под температурный датчик.

К LG подходят короткие нагреватели с отверстием или без него.

К машинкам Bosch, Siemens – элементы средней длины с отверстием.

Для Candy служат длинные тэны без отверстия.

К «автоматам» Electrolux, Zanussi идеально станут нагреватели размером около 190-195 мм с местом под температурный датчик.

Для стиралок Ardo – в моделях этой марки встречаются изогнутые ТЭНы с отверстием или без него.

Источник
