Как расчленить блоки в автокаде

Как разбить блок в Автокаде

Команда, позволяющая разбить блок в Автокаде

Как превратить блок, который уже используется в чертеже, в отдельные элементы?

Рассмотрим, как расчленить блок в Автокаде. При вставке блока ставим галочку «Расчленить», как показано на рис. 1.

Рис. 1. Как разделить блок в Автокаде при выполнении команды «Вставка».

Если блок уже присутствует на чертеже, то необходимо применить команду редактирования «Расчленить» (см. рис. 2).

Рис. 2. Команда «Расчленить» позволяет разбить блок в AutoCAD.

Достаточно активизировать данную команду и выбрать блок, который следует разбить на составные элементы. Описание блока остается неизменным, а расчлененный объект превращается в исходный набор примитивов.

Однако данная команда не всегда может выполняться корректно. На это есть свои причины. Давайте рассмотрим их более подробно.

Почему не взрывается блок в Автокаде?

Существует 4 основные причины, почему блок AutoCAD может не взрываться вышеописанным способом:

1. При создании блока не было выбрано свойство «Разрешить расчленение» (см. рис. 3).

2. При выполнении команды «Расчленить» не был выбран сам объект. Т.е. блок, который нужно разбить.

3. Блок состоит из других блоков. Вы пытаетесь расчленить Мн-блок (читайте про Мн-блоки Автокад).

Рис. 3. Свойство «Разрешить расчленение» позволяет в AutoCAD разбить блок.

Где включить свойство «Разрешить расчленение»?

При создании блока следует убедиться, что установлена галочка напротив свойства «Разрешить расчленение», как показано на рис. 3.

Если блок уже создан и неоднократно используется на чертеже, нужно выполнить следующее:

2. Ничего не выделяя из объектов блока на чертеже, вызвать палитру «Свойства» (сочетание клавиш Ctrl+1).

3. В самом низу данной палитры в разделе «Блок» найти свойство «Разрешить расчленение» и установить значение «Да», как показано на рис. 4.

4. Закрыть редактор блоков, сохраняя внесенные изменения.

Рис. 4. Разрешить расчленение экземпляра блока в Редакторе блоков AutoCAD на палитре «Свойства».

Мастер-класс: расширяем функционал работы с блоками!

К сожалению, не все поставленные задачи удается решить стандартными инструментами. Но благодаря дополнительным Lisp-приложениям можно создавать уникальные команды для AutoCAD, которые могут существенно оптимизировать работу в программе.

Так программистами разработан специфический набор команд для работы с блоками. В частности, для их разбиения на отдельные элементы. На рис. 5. представлен перечень некоторых из них:

Рис. 5. Дополнительные команды для работы с блоками AutoCAD.

Чтобы данные команды были доступны, скачайте Lisp-приложение и загрузите его в AutoCAD. Как работать с такими файлами, подробно рассмотрено в статье «Замена блоков в Автокаде». После того как файл успешно загружен, введите в командной строке наименование команды и выполните соответствующие запросы.

Чтобы расчленить Мн-блоки AutoCAD, скачайте Lisp-приложение ux.lsp и загрузите его в Автокад. Вызовите команду «ux», через командную строку или динамический ввод. Укажите многовариантный блок. Этот объект будет расчленен.

Примечание: команда «ux» эффективна не всегда! Многое зависит от принципа создания Мн-бока.

Мы рассмотрели основные аспекты, связанные с взрыванием блоков. Теперь вы знаете причины, почему блок в Автокаде не разбивается, и можете с легкостью справиться с этой проблемой!

Источник

Как разбить блок в AutoCAD

Изначально блок в AutoCAD представляет собой один цельный объект, элементы которого недоступны для редактирования по отдельности. Однако иногда пользователю требуется изменить какие-либо его компоненты, не создавая при этом его заново. Для этого используется встроенная функция под названием «Расчленить». Она позволяет отделить каждый элемент блока, чтобы в дальнейшем можно было изменять все их по отдельности. Далее мы хотим продемонстрировать все доступные методы осуществления этой задачи, а также расскажем о решении частых проблем с разбивкой.

Разбиваем блок в AutoCAD

Блоком в Автокаде называется цельный объект, который состоит из нескольких твердотельных элементов. Это могут быть двухмерные линии или одна 3D геометрическая фигура. Все зависит только от требований и настроек юзера. Если вы хотите расчленить блок, его понадобится сначала создать, установив необходимые параметры. Разобраться с этой операцией новичкам поможет отдельная статья на нашем сайте, а мы же переходим непосредственно к решению поставленной задачи.

Способ 1: Расчленение одного блока

Давайте для начала рассмотрим ситуацию, когда у вас на рабочем пространстве имеется один трехмерный объект или связка линий, которые были ранее перемещены в блок, а теперь требуется отделить все составляющие. Осуществляется это буквально в два клика:

Как видите, ничего сложного во «взрывании» (расчленении) блока нет. Точно такое же действие можно выполнить с абсолютно любым созданным трехмерным объектом или полилинией.

Способ 2: Расчленение нескольких объектов

Внесенные изменения активируются сразу. Вам будет достаточно просто снять выделение и приступить к редактированию отдельных частей блоков.

Способ 3: Автоматическая разбивка при вставке

В AutoCAD присутствует стандартная функция вставки, которая позволяет работать и с блоками. Если раскрыть дополнительные параметры, то там можно увидеть активацию автоматического расчленения. Более наглядно это выглядит так:

Точно таким же образом можно добавлять неограниченное количество ранее созданных блоков, автоматически взрывая их. Все остальные параметры объектов будут скопированы и соответствуют оригиналу.

Решение проблем с разбивкой

Блок в рассматриваемом программном обеспечении не разбивается только по одной причине — эта возможность отключена в его параметрах. То есть при попытке расчленения юзер сталкивается с тем, что на экране ничего не происходит. Решить эту проблему можно двумя методами.

Создание нового блока

Созданию стандартных блоков посвящена отдельная статья, ссылку на которую мы уже представили выше. Поэтому сейчас мы не будем вдаваться в подробности, а лишь затронем нужный нам параметр. В разделе «Блок» нажмите на кнопку «Создать», чтобы перейти к генерации нового блока.

Откроется новое небольшое окно под названием «Определение блока». Здесь указываются входящие элементы, базовые точки и прочие параметры. В категории «Поведение» обратите внимание на последний пункт «Разрешить расчленение». Именно он и должен быть отмечен галочкой, чтобы процесс взрыва произошел корректно.

Редактирование имеющегося блока

В большинстве случаев создание нового блока возможно только тогда, когда он его не было еще до процедуры расчленения, то есть рекомендация выше рассчитана больше для выполнения подобных действий в будущем. Обычно юзер сталкивается с необходимостью разбивки уже имеющегося объекта, а создавать его заново далеко не всегда удобно. Поэтому придется изменять параметры, что делается так:

После этого можно смело возвращаться в редактор и разбивать блок одним из методов, которые были продемонстрированы выше. Если вы являетесь начинающим пользователем AutoCAD и желаете более детально ознакомиться с выполнением других настроек и действий в этом софте, рекомендуем изучить специальный обучающий материал, перейдя по указанной далее ссылке.

В этой статье вы были ознакомлены с методами разбивки блоков в популярном ПО под названием AutoCAD.

Помимо этой статьи, на сайте еще 12509 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Источник

Расчленить в Автокаде цельные объекты. Команда редактирования «Расчленить»

Как пользоваться командой «расчленить» в Автокаде (Аutocad):

Как в Автокаде расчленить блок

Блок представляет собой сложный объект, состоящий из совокупности различных элементов. Иногда возникает необходимость отредактировать один из блоков, то есть расчленить его в Автокаде (Аutocad). Чтобы при этом исходное описание не изменялось.

Как расчленить блок в Автокаде? Целесообразно воспользоваться командой «Расчленить», когда блок уже присутствует на чертеже. Следует учитывать, что значение атрибутов после расчленения удаляется, остается только их описание.

Команда расчленить в Автокаде. Для чего ее можно применять

С помощью команды “Расчленить” в Автокаде (Аutocad) можно:

— разбить полилинию в Автокаде. При ее расчленении информация о ширине теряется;

— расчленять штриховки и размеры. При этом теряется ассоциативность между всеми элементами;

— разбить ассоциативный массив в Автокаде;

— разбить массив координатных осей, созданный с помощью модуля СПДС. Данную команду нужно выполнить дважды.

Вы узнали, как разбить объект и чертеж в Автокаде. Обязательно проработайте данный материал на практике и посмотрите другие уроки, чтобы правильно научиться работать в Автокаде.

Источник

AutoCAD

Не удалось извлечь оглавление

РАСЧЛЕНИТЬ (команда)

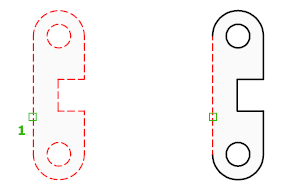

Разбиение составного объекта на отдельные компоненты.

Расчленение составного объекта для изменения отдельных компонентов объекта. Можно расчленять любые объекты, включая блоки, полилинии и области.

После выполнения команды цвет, тип и вес линий расчлененного объекта может измениться. Другие результаты расчленения имеют отличия, определяемые типом расчленяемого составного объекта. Ниже приведены сведения о конкретных объектах и их расчленении.

Далее описываются результаты применения команды РАСЧЛЕНИТЬ для каждого из следующих типов объектов:

Ширина полилинии и данные о касательных игнорируются. После расчленения широких полилиний полученные отрезки и дуги располагаются по осевой линии полилинии.

Расчленяются на отрезки. Полученные отрезки наследуют исходный тип линий.

Выполнение расчленения плоских граней на области.

Неплоские грани расчленяются на поверхности. (Не применяется к версии AutoCAD LT.)

Дуги в неоднородно масштабированных блоках при расчленении преобразуются в эллиптические дуги.

Расчленение ассоциативного массива на копии исходных объектов.

Расчленение одного уровня вложенности блоков. Полилинии или вложенные блоки, содержащиеся в блоке, не расчленяются. Их расчленение необходимо выполнить отдельно.

Блоки с равными коэффициентами по осям X, Y и Z расчленяются на составляющие объекты. Если блок вставлен с различными масштабными коэффициентами по осям X, Y и Z, результат расчленения непредсказуем.

Если неоднородно масштабированные блоки содержат объекты, которые невозможно расчленить, они группируются в неименованный блок (обозначаемый префиксом “*E”) и снабжаются ссылкой как неоднородно масштабированные. Если не удалось расчленить ни один объект блока, то данное вхождение блока остается нерасчлененным. Так, тела, ACIS-тела и области из неоднородно масштабированного блока не расчленяются. (отсутствует в AutoCAD LT).

При расчленении блока с атрибутами значения атрибутов удаляются; остаются только их описания.

Не могут быть расчленены внешние ссылки и их зависимые блоки.

блоки, вставка по команде мвставить, нельзя расчленить. (В AutoCAD LT хранилище недоступно.)

Расчленяются на ACIS-тела с единственной поверхностью (неплоские поверхности), области и кривые.

Круги в неоднородно масштабированных блоках при расчленении преобразуются в эллипсы.

Расчленяются на отрезки, сплайны, фигуры (стрелки), блоки (стрелки, блоки аннотаций), многострочный текст и рамки допусков (в зависимости от типа выноски).

Расчленение каждой грани на отдельные объекты-3D грани. Цвет и назначение материалов сохраняется. (отсутствует в AutoCAD LT).

Расчленяются на отдельные текстовые объекты.

Расчленяются на отрезки и дуги.

Сети с одной вершиной расчленяются на точки. Сети с двумя вершинами расчленяются на отрезки. Сети с тремя вершинами расчленяются на трехмерные грани.

Источник

AutoCAD. Не взрывается блок? — Исправляем!

Вам поможет наша статься.

Чтобы исправить подобный блок, сначала нужно зайти в Редактор блоков. Делается это просто — выделяем сам блок, нажимаем правую клавишу мыши и в контекстном меню выбираем пункт Редактор блоков:

Внутри редактора блоков открываем Свойства (с помощью сочетания клавиш CTRL+1). Проверяем, что ничего в данный момент не выделено (если не уверены, можно пару раз нажать ESC) и в разделе Блок палитры свойств ищем строку «Разрешить расчленение»:

Там скорее всего стоит «Нет», именно поэтому блок и не взрывался. Меняем «Нет» на «Да». После этого закрываем Редактор блоков (кнопка «Закрыть» расположена в ленте сверху справа) и соглашаемся на сохранение изменений:

Такие защищенные от взрывания блоки, как правило, создаются случайно, но иногда и «из вредности». Дело в том, что за эту особенность отвечает параметр «Разрешить расчленение», который можно включить или отключить в момент создания блока:

При снятой галочке, блок не будет разбиваться! Именно это свойство мы и изменяли в Редакторе блоков.

Данный способ помогает в 99% ситуаций, связанных с «невзрываемыми» блоками в AutoCAD. Лишь иногда возможны более «тяжелые случаи». Например, когда блоки являются proxy-объектами, анонимными (с именами вида*U) или мн-блоками, но это встречается нечасто. Подобные проблемы «лечатся» специализированными скриптами (LISP-приложениями), которые можно найти в сети.
