Как починить фишку проводки автомобиля
Восстановление фишек/штекеров/разъемов/проводки (тема будет дополняться)
С момента покупки многие штекера разъ.баны/сломаны пред.хозяином, в частности на фарах, на топливном насосе, на дмрв и тд.
Потихонечку заменяю, т.к. иногда они могут отходить. Буду в одной теме заменять и дополнять.
Для этого вам очень пригодится такой наборчик:
И чтобы вероятность появления сломаных разъемов была меньше — обязательно прикупите:
3. ФИШКА ДАТЧИКА ДАВЛЕНИЯ МАСЛА
01.11.2020 восстановили штекер к датчику давления масла, просто провод под корень оторвался (сгнивший), артикул фишки 1j0973081 (он одноконтактный и внутри очень маленькая «мама», поэтому с других фишек было не взять ее, а из родной фишки вытащить не получилось), и купили оригинальный рем.комплект к нему (Артикул 00979131e)
4. ФИШКА К ДАТЧИКУ КАПОТА
Был оборван пред.хозяином и не подключен.
Оригинальный артикул его 1j0973702 и стоимость 262 руб (без пинов), но я решил упростить задачу и взять сразу с проводами/пинами/уплотнителями с артикулом TE 7821600 за 277рублей.
5. ФИШКА К ДМРВ ( 4 контакта)
1J0919231 — стоит 262 рубля (без пинов), но также заказал TE 7740944 (c 4пинами, Уплотнителями, проводами) за 169 руб.
6. ФИШКА К МОТОРУ ТРАПЕЦИИ ДВОРНИКОВ ( 4 контакта)
1J0973724 = CARGEN AX6564S (147 руб если нужно только фишка, и будете распиновывать свою — что я и заказал), или же TE 7821604 (если нужен набор фишка+пины+уплотнители)
7.ФИШКА К НАСОСУ 4 МОШИОН
1J0919231 = WENDERW WERR0217 (просто фишка), либо же также набор TE 7740944 (фишка+4пина+4уплотнителя)
Разбираем и чиним различные шткера в авто
У многих наверняка в процессе эксплуатации в моторном отсеке отваливаются провода от различных штекеров!
Происходит это из-за высоких температур, или при снятии в мороз, так как изоляция высыхает на жаре и грубеет в мороз. Разбирается такой штекер очень легко, так как многие начинают искать такой штекер на разборах, но не все еще потеряно! Наверняка каждый покупал какие-то запчасти в свое авто и там были штекера с проводами, будь то это приборная панель или блок управления стеклоподъемниками, В Mazda Demio dw3w, Familia BJ рестайл всего два вида PINов для электроники, — это узкий и широкий. на примере покажу как заменить и вытащить PINы из одного такого штекера под капотом.
Нам понадобится Игла от швейной машинки
и не много смекалки. Иголку просовываем между PINом, отжимаем стопор
и одновременно тянем провод с тыльной стороны, и провод поддается. Разжимаем усики которые держат резиновый герметизирующий уплотнитель
, и подпаиваем провод нужной длинны либо меняем на PIN с длинным проводом, в конце собираем все обратно до щелчка стопора. Удачи в ремонте ваших авто.
Как реставрировать электрические разъёмы
Позвольте представить мою технологию ремонта или реставрации разъёмов автомобильной проводки на примере разъёма клапана холостого хода замечательного, одного из лучших двигателей Тойота — 1VZ-FE.
Отрезаем разъём, оставляя как можно больше проводки со стороны машины, и несём его домой, в тепло, к паяльнику.
Кроме паяльника понадобятся ещё инструменты и материалы. У меня всё есть, заранее не вникал, но примерно список такой: паяльник, канифоль, припой, пинцет, бокорезы, часовая отвёртка и третья рука. Ещё понадобятся новые провода, чем больше цветов — тем лучше. Я в проводах не разбираюсь, просто сказал в радиомагазине что буду прокладывать проводку под капотом машины. Проводам год — полёт нормальный. И да, понадобится герметик.
От контакта безжалостно отрываем старый провод, разводим усики, которые фиксируют провод, и лудим контакт. Это непросто, но это надо сделать как можно лучше. И чем лучше — тем лучше. Я стараюсь добиваться чтобы припой обтёк всю площадку между усиков и протёк через зажатый старый провод внутрь контакта.
После того как спаяли контакт и новый провод, подожмите часовой отвёрткой выступ внутри контакта, так как немаловероятно что контакт разболтался и может плохо прилегать к своей паре в разъёме.
Устанавливать в машину разъём, если делать по-хозяйски, надо на скрутки. Скрутки надо тут же пропаивать и изолировать термоусадкой.
Помните заглушки, через которые входили в разъём родные провода? Их больше нет, и контакты открыты внешней среде (а под капотом, думаю, она не айс). Надо их загерметизировать. Не знаю, как это делают взрослые, но я воспользовался тем что было, а был моторный герметик.
Выглядит плохо, зато грязь и влага до контактов не доберутся ещё долго.
Да, процесс нудный, зато простой и понятный, и бюджетный. Расскажу историю. Как-то у меня появилась такая проблема, что при движении коробка передач иногда начинала прыгать 4-3-4, пропадал кик-даун — опасносте, в общем. А проблема оказалась в плохом контакте разъёма датчика положения дроссельной заслонки. Отремонтировал его — и забыл о проблеме. А было и хуже — из-за разболтавшегося контакта в разъёме мозгов перестал приходить сигнал на половину форсунок. Это к тому, зачем контакты поджимать.
Toyota Camry Prominent 1990, 136 л. с. — своими руками
Машины в продаже
Комментарии 38
Почему бы было не оставить старые силиконовые уплотнители проводов?
Старые провода были тоньше, поэтому на новые провода старые уплотнители не налазили.
Неопытный был. На год хватило той пайки. Потом я стал делать так: беру колодку от жигулей с пинами подходящего размера, они там обжаты на заводе, вынимаю их вместе с проводами — и на скруточку. И в тойотовскую колодку. (Скрутка vs пайка не начинайте даже :).
А если бы мне сейчас пришлось иметь такую машину — купил бы такие пины как ты показываешь прямо оптом, в запас, и к ним обжималку купил бы.
Хотя кого я обманываю: сейчас я такую машину в первый же день скинул бы за столько, сколько за неё дали бы. Я теперь расчётливый 🙂
Начал хорошо, закончил трешем.
Залив маму припоем, получаем клемму в которую папа уже не войдет.
Герметик — ужос. Силиконовые герметизирующие вставки есть в продаже, или использовать старые.
Скотч-локи вообще смерть…
У меня сейчас подобная проблема со старыми разъемами. И тоже есть трещины в паре см от разъема. Я даже подумал купить герметичные пары папа-мама на радиорынке, отрезать свои старые разъемы и припаять новые. Таким образом и потрескавшиеся старые участки проводов уберу и разъемы будут новые. Главное провода не перепутать. В идеале конечно найти новые оригинальные разъемы, но машина старая и иномарка, можно и не найти оригинала, а на разборке такое же хламье!
Для тех кто это будет читать.
Пайкой занимаюсь с 10 лет. Вся электроника, микроэлектроника, электрика в мире спаяна! Подвижны контакты или на плате всё равно. Обжимают на заводе потому что это быстро и дешевле.
Правила правильной пайки :
1- Тщательно очистить и обезжирить! Это очень важный момент наиважнейший! Будет грязь или окисл будете греть и греть и испортите деталь!
2- Не перегревать деталь (использовать теплоотвод «пинцет или хирургический зажим)
3- Паяльник не на 100 Вт А как можно меньше!
4- Как можно меньше производить контакт паяльника с деталью (если деталь хорошо подготовлена, пункт №1, то хватит и секунды для лужения и припаивания провода.
5- Как только припаял или облудил — остудить (подуть, приложить к холодному металлу и тп — это я так делаю для надёжности, лучше пере бдеть чем не до бдеть…
Резинки которые были на проводах старых, надо вернуть на место и обжимать как было (или купить новые) но не герметик.
Самое НАИХУДШЕЕ соединение для меди это скрутка! Как не герметизируй произойдёт окисление, плохой контакт и начнёт греться, а ампер а авто будь здоров сколько!
Итог:
Если есть возможность то надо сделать обжим как с завода, НО не у всех это получится качественно с первого раза (очень много зависит от цены на инструмент купленный вами для этого).
Или второй вариант пайка, но тоже тут надо уметь (или по тренироваться… на менее ценном).
И провода должны как можно меньше соединений. Идеал от точки А до точки Б без разрыва…
Убеждённо излагаешь. Но не убедительно.
1. Что не так с герметиком? Разве он не герметизирует?
2. У меня в нынешней машине нигде нет пайки, одни скрутки. Самым старым скруткам уже два года. И никаких проблем. Получается, хоть скрутка и наихудшее соединение, но его достаточно даже в машине?
3. Не уверен что полностью понял твой итог: лучше всё-таки обжимать? Как с завода? Или всё-таки паять?
Тут из ситуации исходить надо. Качественно обжать, что бы провод не выскочил оч трудно. Мне легче припаять. А если контакт новый «раскрытый» так это ваще сказка. Положил проводок в канавку припаял и на века. И красиво. Но приходится паять старые. А у меня тачка тоже вся в скрутках и через раз работает. Потихоньку избавляюсь от этого.
Против герметика — это не аккуратно, и потом трудновато будет это ещё раз переделать если что.
О, вот теперь убедительно. Попробовал бы всё-таки обжимать, но осталось обжать буквально два-три провода, из-за них покупать обжимку — жаба.
Тут из ситуации исходить надо. Качественно обжать, что бы провод не выскочил оч трудно. Мне легче припаять. А если контакт новый «раскрытый» так это ваще сказка. Положил проводок в канавку припаял и на века. И красиво. Но приходится паять старые. А у меня тачка тоже вся в скрутках и через раз работает. Потихоньку избавляюсь от этого.
Против герметика — это не аккуратно, и потом трудновато будет это ещё раз переделать если что.
Я не хотел бы встревать, но случайно наткнулся и не мог не спросить, каким герметиком лучше изолировать контакты? Видел для электроизоляции, просто выдавливается, или есть что то получше?
Тут из ситуации исходить надо. Качественно обжать, что бы провод не выскочил оч трудно. Мне легче припаять. А если контакт новый «раскрытый» так это ваще сказка. Положил проводок в канавку припаял и на века. И красиво. Но приходится паять старые. А у меня тачка тоже вся в скрутках и через раз работает. Потихоньку избавляюсь от этого.
Против герметика — это не аккуратно, и потом трудновато будет это ещё раз переделать если что.
Ну там термоклей из клеевого пистолета например
Я ни где в машине кроме мотора и герметизации швов, герметик не использовал. Это к «dnsk83» обратись и спроси, как у него держится или нет и какой использовал герметик, красный явно автомобильный. От себя скажу что любой силиконовый герметик купленный в хоз магазине (я дома пользуюсь KIMtec). Зверь, можно как клей даже использовать. Да и любой автомобильный тоже такой же по функциям, разница наверно что маслостойкий в цене. А термоклей это фуфло. Он изобретён для быстрой сборки чего нибудь. Типа бантик к заколке пришпандорить или динамик в китайском приёмнике. Короче очень не надёжная штука и клеем я бы его не стал называть ващее.
Жаль, я подавал на него большие надежды. Хорошо что не начал, переделывать все же гораздо сложнее
Для тех кто это будет читать.
Пайкой занимаюсь с 10 лет. Вся электроника, микроэлектроника, электрика в мире спаяна! Подвижны контакты или на плате всё равно. Обжимают на заводе потому что это быстро и дешевле.
Правила правильной пайки :
1- Тщательно очистить и обезжирить! Это очень важный момент наиважнейший! Будет грязь или окисл будете греть и греть и испортите деталь!
2- Не перегревать деталь (использовать теплоотвод «пинцет или хирургический зажим)
3- Паяльник не на 100 Вт А как можно меньше!
4- Как можно меньше производить контакт паяльника с деталью (если деталь хорошо подготовлена, пункт №1, то хватит и секунды для лужения и припаивания провода.
5- Как только припаял или облудил — остудить (подуть, приложить к холодному металлу и тп — это я так делаю для надёжности, лучше пере бдеть чем не до бдеть…
Резинки которые были на проводах старых, надо вернуть на место и обжимать как было (или купить новые) но не герметик.
Самое НАИХУДШЕЕ соединение для меди это скрутка! Как не герметизируй произойдёт окисление, плохой контакт и начнёт греться, а ампер а авто будь здоров сколько!
Итог:
Если есть возможность то надо сделать обжим как с завода, НО не у всех это получится качественно с первого раза (очень много зависит от цены на инструмент купленный вами для этого).
Или второй вариант пайка, но тоже тут надо уметь (или по тренироваться… на менее ценном).
И провода должны как можно меньше соединений. Идеал от точки А до точки Б без разрыва…
такой паяльник прокатит для пайки в авто www.drive2.ru/b/2518032/
Понял. Все же закажу, Все равно пригодится))) Отчот будет.
лудить разъемы и провод ни в коем случае нельзя! т.к. это подвижные контакты, а гретая медь становится хрупкой.
Абсолютно согласен! Этот-то разъём походил, а в другом такого «ремонта» хватило на год. Пожалуй, пора переименовать пост в «как не надо реставрировать электрические разъёмы»
у меня один товарищ взял и мною собранное опаял. в итоге медь пообкрошилась и по малому сечению стала греться. релюхи стали вылетать, а не они виноваты были.
Ремонт провода датчика ABS(правильный способ)

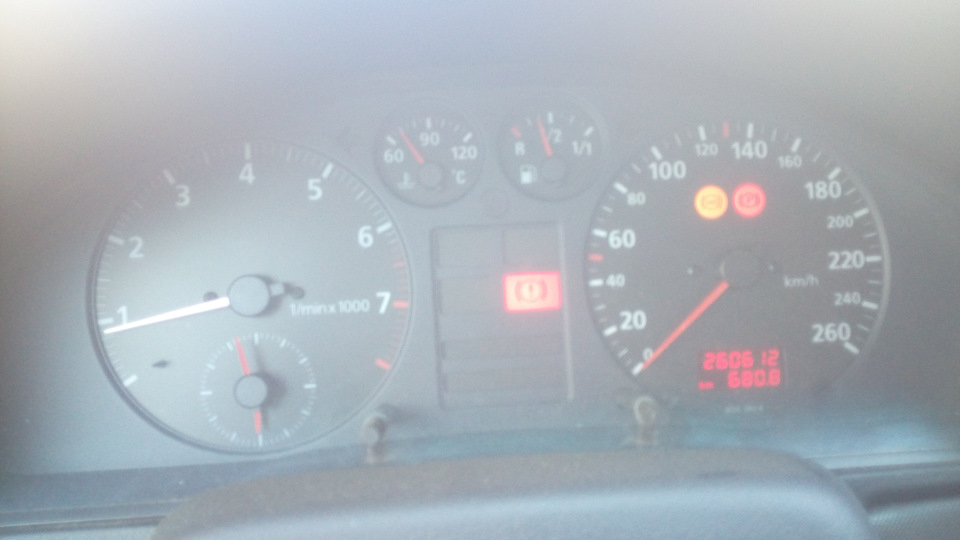

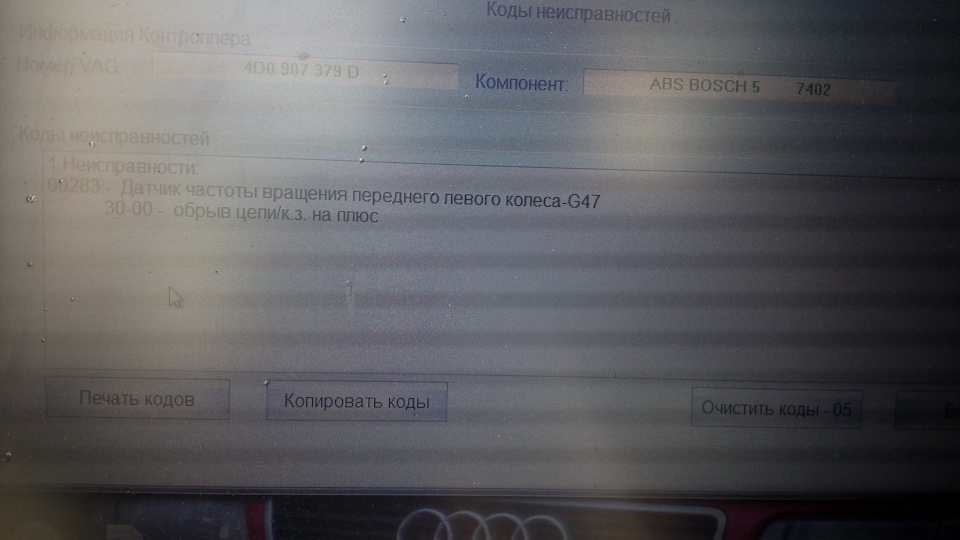

После того как нарастил провод, ошибка пропала на некоторое время, но со временем появилась и стала появляться все чаще.Ремонт провода датчика ABS
Попробовал снова переделать нарастив чуть больший кусок провода и снова помогло, но не надолго, я уже стал думать, что виноват либо сам датчик, либо проводка другого датчика, но после подключения шнурка всё та же ошибка по левому датчику.
Пока не было времени ездил без абс, хорошо, что лето.
Тут я решил уже не мелочиться и менять почти весь провод, кусок старого у меня был и я пошел в строительный магазин и попросил подобрать что то похожее. Взял 2 метра, чтобы было с избытком. Хотел нарастить от самой клеммы, но просто не знал где она находится, но потом решил вытянуть резинку, через которую провод уходит в подкрылок, и выпал разъем, а это значит, что я смогу соединить провод в месте, где нагрузки на соединение отсутствуют.
Сразу не жалея отрезал старый провод от разъема оставив около 10 см старого провода, чтобы зачистить и соединить.
Далее сделал скрутку, надел термоусадки и пропаял ее сверху, чтобы было как можно надежнее, еще и там, где была возможность, на термоусадки намотал изоленту и одел еще одну термоусадку побольше.
Пайка или скрутка? Особенности ремонта автомобильной проводки глазами профессионального электрика
Греть машину зимой или нет, убивает ли газ моторы, паять провода или скручивать – кажется, некоторые вопросы автомобилистов настолько же вечные и “холиварные”, как тема о появлении яйца и курицы. И чем ближе сезон, тем ожесточеннее идут споры, которым не видно конца.
Как, например, быть, если от возраста и повышенной влажности проводка «сдалась» окончательно? Об этом мы спросили опытного мастера-диагноста Дмитрия, чей многолетний стаж работы позволяет делать кое-какие выводы.
– Почему вообще провода выходят из строя?
– Если говорить о естественных факторах, то причинами становится влага и разрушение изоляции из-за агрессивной среды либо просто в силу возраста. Реже можно встретить не самые удачные заводские решения по прокладке проводки. Искусственных причин больше, но все они сводятся либо к некачественно проведенному вмешательству в проводку, либо к нарушению ее укладки и последующим из-за этого повреждениям.
Самое крепкое и надежное соединение – это сварка. Она встречается в силовых цепях, когда иначе никак. Довольно часто в заводских соединениях в ход идет обжимка. Это тоже достаточно надежный способ, но не без своих недостатков. К примеру, обжимка тонких «пинов» часто страдает от влаги.
При этом тот же VAG в качестве способа ремонта проводки предлагает использовать именно обжимку. У них есть даже специальные комплекты с гильзами и термоусадочными трубками. Более того, все те же ремонтные наборы могут содержать гильзы с пастой для пайки внутри. При нагревании термоусадки эта паста дополнительно спаяет соединение.
Но все же моя главная претензия к устройству проводки в авто – отсутствие пайки за редкими исключениями. Ранее мне доводилось работать с авиационным оборудованием – там везде применяется именно она.
– И тут мы переходим к тому самому вечному вопросу.
– Пайка и скрутка остаются самыми популярными способами ремонта проводки. Каждый мастер сам ставит точку в этом вопросе – к какой-то договоренности прийти не удалось и вряд ли удастся.
В своей практике я предпочитаю пайку. Использование скруток допускаю только в тех случаях, когда ремонт нужен «здесь и сейчас». Скрутки окисляются, а со временем от вибрации могут вообще развалиться. К их плюсам однозначно относятся скорость и простота, а также меньшая по сравнению с пайкой жесткость. Но когда провода аккуратно уложены, это не играет весомой роли, а делать соединения где-нибудь в переходе к двери вообще не стоит – уж лучше заменить провод частично или целиком, исключив подвижность соединения в принципе.
При этом пайка дает более надежное соединение и намного меньше боится влаги. Также она обеспечивает наименьшее сопротивление – именно этого мы и пытаемся добиться. Ведь если сопротивление будет больше положенного, в месте соединения будет выделяться тепло. Это в свою очередь может привести к деформации соединения. Далее последует еще большее выделение тепла – и так до тех пор, пока все не расплавится окончательно. Это опасно.
Более того, не везде есть возможность применить скрутку. Где-то из-за неудобного расположения проводов к ним банально нельзя долезть двумя руками, а где-то скрутку не позволяет сделать длина проводов. При пайке такие неудобные моменты можно легко обойти, дотянувшись до неудобного места паяльником с каплей припоя. Или как, например, скрутить провода с большим сечением? Их можно обжать и опять же спаять. Правда, для прогрева придется использовать либо очень мощный паяльник, либо горелку, но суть от этого не изменится.
С толстыми проводами решения в принципе можно комбинировать. Так поступают некоторые автопроизводители. К примеру, толстые провода массы и питания на переходах от провода к клемме пропаивают Mercedes и BMW.
Вообще за свой стаж приходилось видеть немало «оригинальных» решений. Это и бытовые «автоматы», и изоляция самыми интересными методами – в качестве временных решений в ход идет все, что было под рукой.
– А пресловутые клеммники от WAGO?
– Лично у меня их использование вызывает куда больше вопросов, чем ответов. WAGO вообще предназначены для одножильных проводов, использовать их для многожильных уже неправильно. Платить за клеммники, которые к тому же могут быть некачественными копиями, смысла нет.
– Что касается флюса и припоя, какие могут быть рекомендации по выбору?
– С припоем все просто: он не должен быть высокотемпературным. С откровенно плохими припоями сталкиваться не приходилось. Поэтому при отсутствии опыта проще спросить совета у продавца либо изучить отзывы в Сети, где информации достаточно. Примерно тот же совет можно дать и касательно флюса. Вариантов на рынке хватает. Провода – это все же не блоки управления с их нежными платами и элементами.
– Каким образом лучше всего изолировать и герметизировать места соединения? Обычная изолента сгодится?
– Все зависит от условий работ. Многие считают наилучшим способом термоусадку с клеевым слоем. Она более прочная, чем обычная термоусадка, ее куда сложнее повредить при наличии каких-либо «заусенцев». Кроме того, после нагревания клей надежно защищает соединения от влаги, в его долговечности можно быть уверенным. Главное – аккуратно прогреть термоусадку.
В качестве замены термоусадки вполне можно рассматривать и ее обычную версию. Однако для защиты от влаги вместе с ней желательно использовать герметик. Защита получается достаточно надежной, но по удобству работы это не лучший способ.
Однако без герметика не обойтись при создании сложных соединений, когда количество «входящих» и «исходящих» проводов различается. К ним же можно отнести и врезки, в которых «врезанный» провод лучше поджать к «основному». Такое часто встречается при установке дополнительного оборудования. Термоусадочные трубки из-за разницы в толщине соединения здесь не помогут – как раз эту разницу и стоит компенсировать герметиком.
Что касается использования ПВХ и тканевых изолент, то оба эти варианта имеют право на жизнь с поправкой на их грамотное применение. Например, не самой лучшей идеей будет использовать изоленту ПВХ для моторного отсека, поскольку от высоких температур со временем она начнет терять свои свойства. Однако в салоне с ней проблем не будет, равно как сгодится и тканевая изолента. Что касается моторного отсека, то необходимо выбирать тканевую термостойкую изоленту. Некоторые из таких изолент также содержат пропитку, которая при нагревании феном делает соединение едва ли ни одним целым.
– Есть ли какие-то лайфхаки, чтобы место соединения прослужило как можно дольше?
– Никаких особых технологий нет. Если используется скрутка, просто стоит выбирать длину оголенных проводов с запасом и постараться посильнее их затянуть.
При пайке по возможности стоит сделать небольшую скрутку, если опять же позволяет длина и сечение. При отсутствии такой возможности сгодится хотя бы «вставка» жил одного провода в другой, чтобы соединение получилось цилиндрическим и без выступа от нахлеста. А уже после пайки место соединения желательно обжать теми же пассатижами, чтобы ничего лишнего не торчало и не могло повредить изоленту либо термоусадку.
– И все-таки: скрутка или пайка?
– И я, и многие мои коллеги давно пришли к такой схеме: везде по возможности использовать именно пайку и применять скрутки лишь в отдельных случаях, когда действовать приходится по ситуации. В конце концов, нельзя быть фанатично преданным какому-то одному способу.
