Рычаги от Demio на Fusion. Часть 1 «Наблюдательная»
Всем привет, кто по-прежнему с нами! В продолжение темы от Elliee про вопросы взаимозаменяемости : www.drive2.ru/l/562512623745106872/
Пара слов о автомобилестроении в целом (а то тут некоторые пытаются меня учить, хотя сами ничерта не понимают и предоставляют лишь доводы из «Ынтырнетов» ничем не подкрепленные, ну, да ладно).
Итак, вот что мы имеем из Википедии:
B3 платформа Форд (для «B-класса») является платформой для малолитражных автомобилей, которая разработана совместно Ford Motor Company и Mazda Motor Company в центрах в Европе, а также в Северной Америке и Австралии. Ранее Форд использовал платформу «D платформу», спроектированную Мазда для своего B-сегмента Ford Festiva (хэтчбек). Этот новый глобальный проект «В-платформа» был инициирован компанией Форд в г. Дирборн, штат Мичиган и оснащен передней подвеской «Макферсон» и задней подвеской «твист-балка» (торсионной балкой). Передние рычаги подвески прикреплены к подрамнику, который непосредственно прикручен к кузову. Конструкция выполнена с учетом различных вариантов двигателя.
Транспортные средства, использующие эту платформу, включают в себя:
• Ford Fusion
• Ford Fiesta Мк5
• Ford Ikon
• Ford Figo
• Mazda Demio / Mazda 2
• Mazda Verisa
Иными словами, вышеперечисленные автомобили отличаются лишь кузовом, силовой установкой и трансмиссией (и то не всегда). Ходовая часть этих автомобилей на 95% идентична и взаимозаменяема.
Теперь от слов к фактам!
Но прежде лирическое отступление (кому не интересно сразу переходим к следующему абзацу). Случилось так, что в конце зимы, а потом и в начале весны по своей и не своей воле погубил 2 рычага подвески: один практически новый, а второй реально новый. И оба были с правой стороны. Так как мне надоело отслюнявливать по 4 с лишним тысячи за новые рычаги, я решил прибегнуть к ранее полученным знаниям. Мониторинг известных торговых площадок привел меня к нужному результату: рычаги от Mazda Demio DY3W за 1000 р. каждый. Хоть меня и уверяли, что они контрактные, но внешний вид говорил, что они повидали российской действительности. Как итог – шаровые были мертвые, но мне-то они не были нужны, т.к. при встрече с бордюром пострадало только тело рычага (напомню, что на тот момент у меня уже был поменян рычаг в сборе и прошел он не более 700 км.) Как разворачивались события далее, я напишу в следующей статье, сегодня лишь сравним рычаги в деталях.
Итак, взяв в руки рычаг от Демио узнаются черты нашего родного рычага – форма «тела» идентична – такие же изгибы, такие же сварочные швы, такие же отверстия и расположены они также.

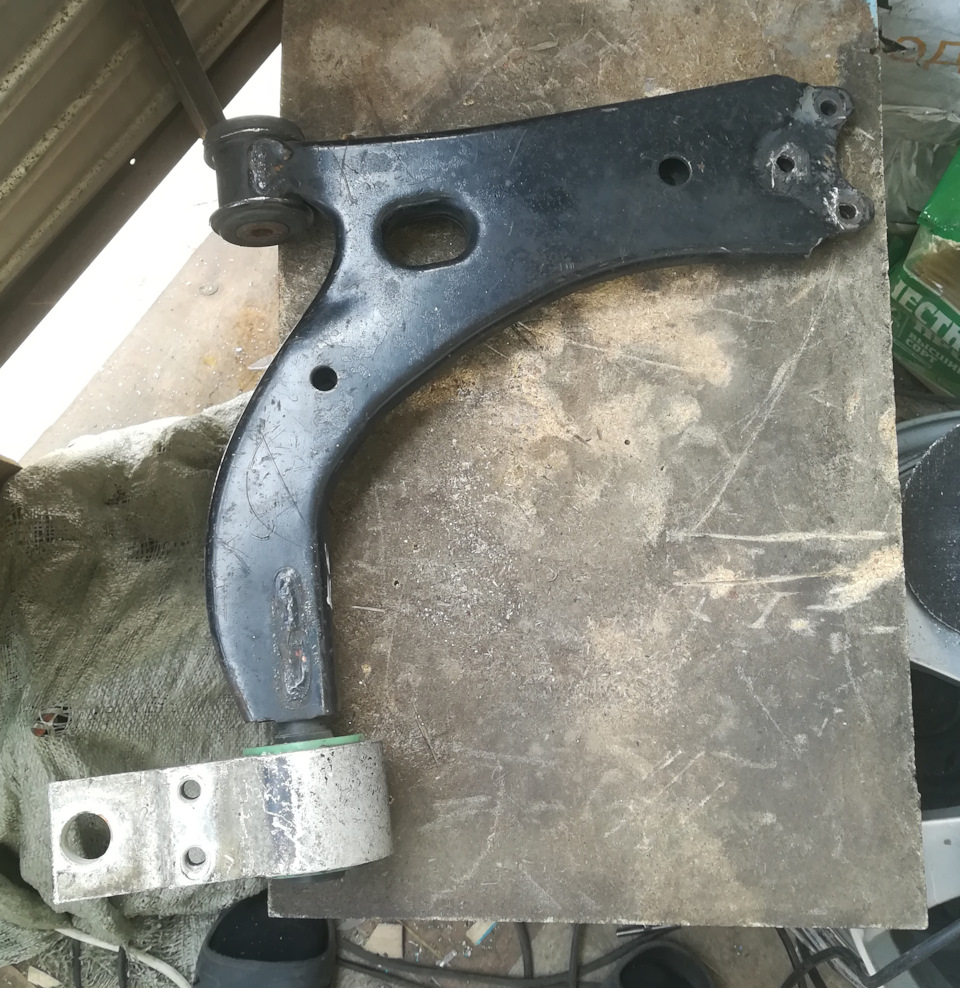

Общий вид рычага Demio
Сварной шов крупным планом

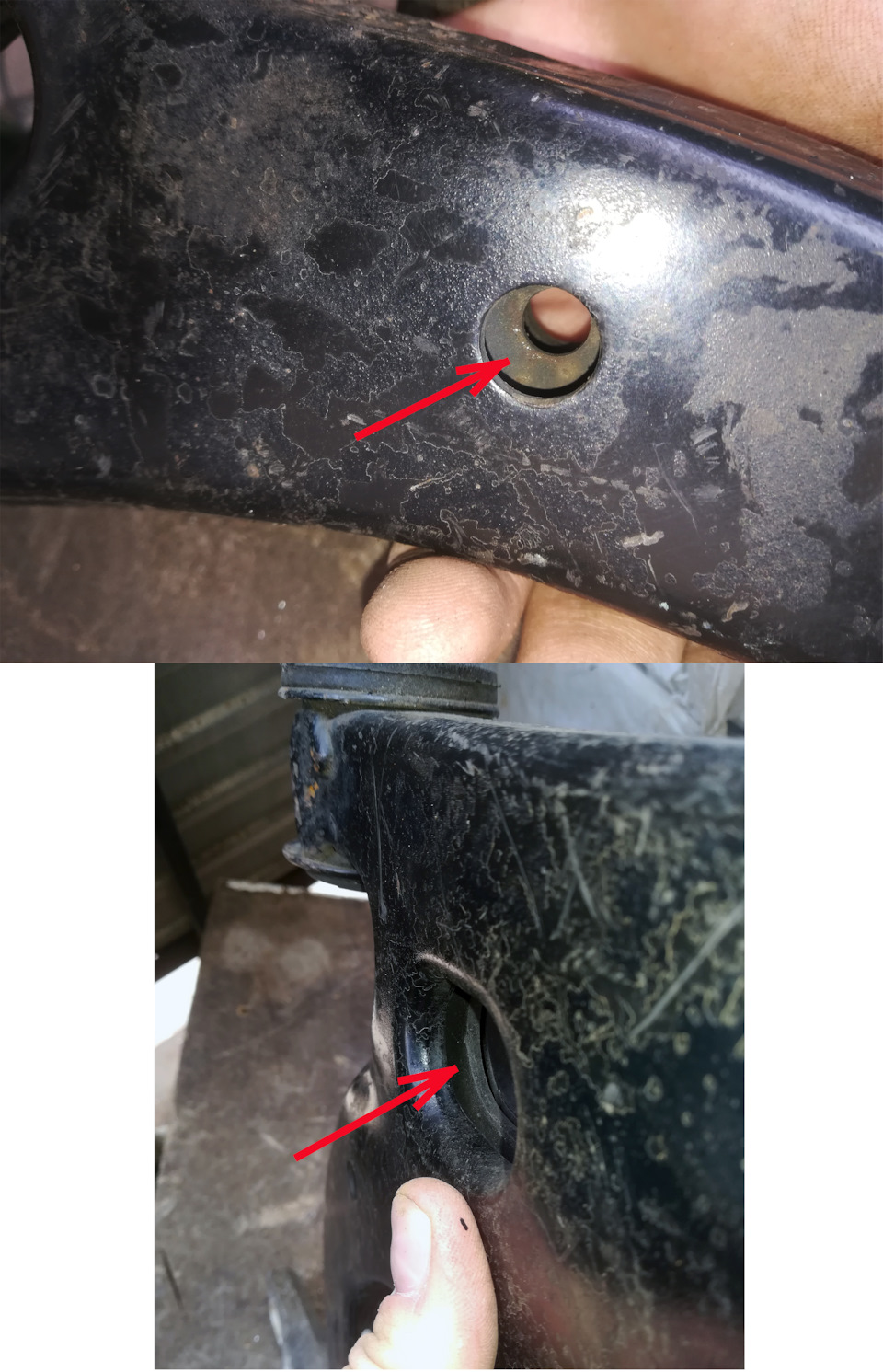

Внутри тела рычага имеется усилитель (указан стрелкой)

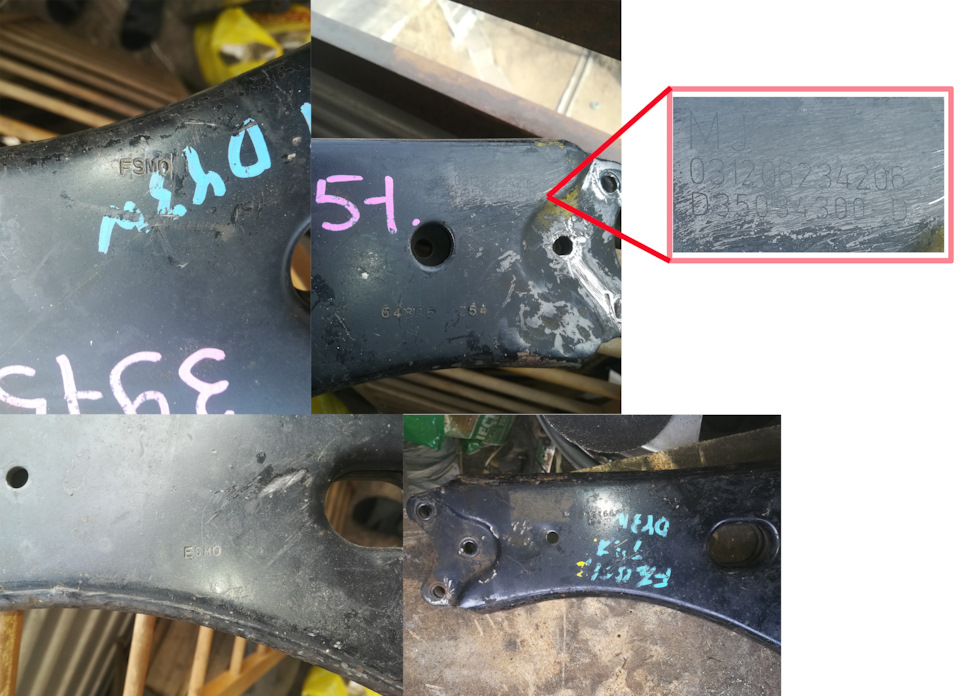

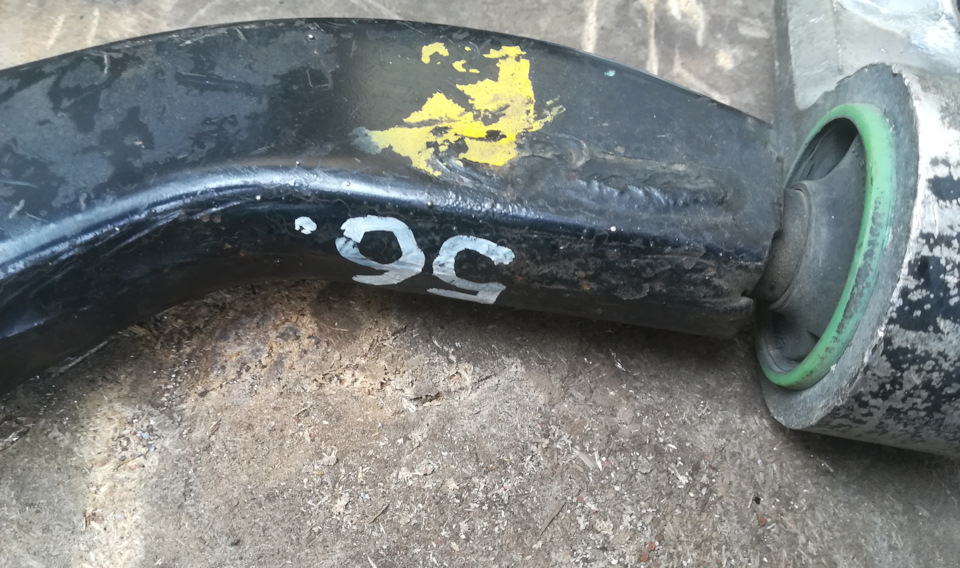

На теле рычага присутствует множество маркировок и номеров, видимо для различных заводов свои внутренние маркировки

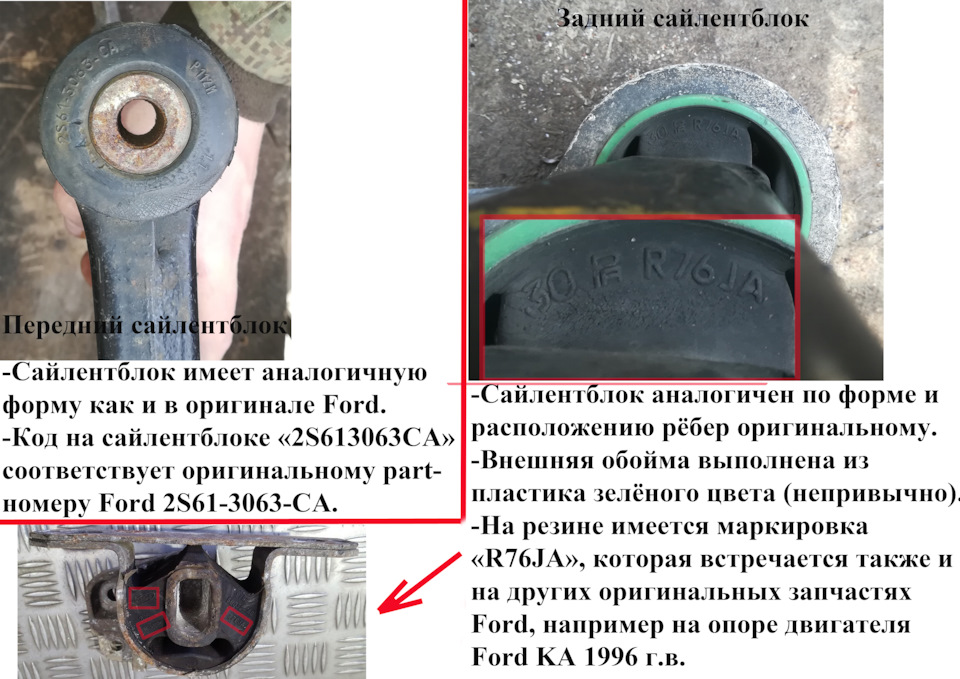

Задний сайлентблок крупным планом. Внимательные сразу уловят разницу, для всех остальных комментарии ниже

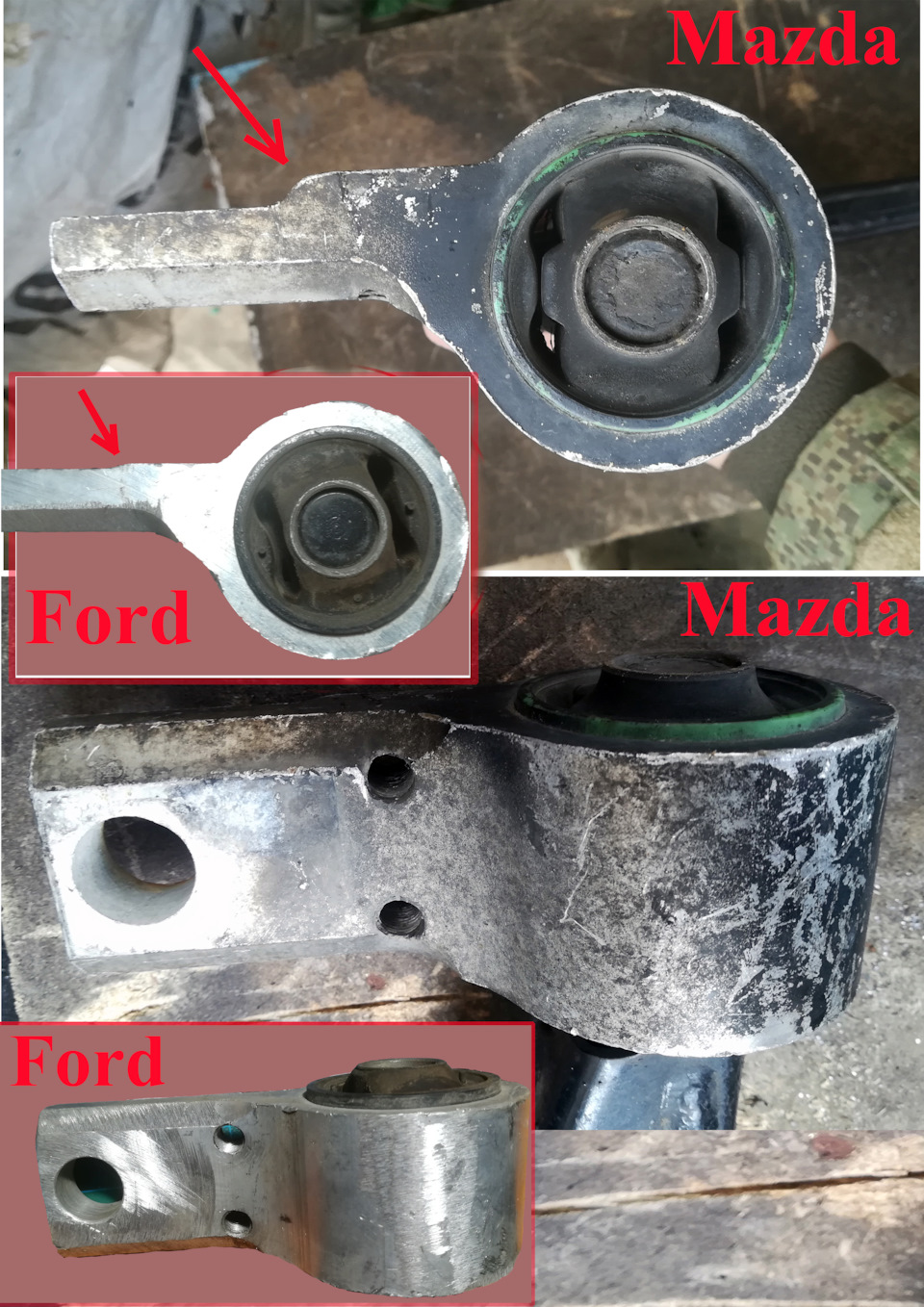

Задние сайлентблоки отличаются алюминиевой обоймой, а точнее ее фиксирующей частью (на фото указано стрелкой). Все дело в том, что по конструкции подрамники фью/фиесты отличаются от маздовского
Сайлентблоки крупным планом. На фото даны разъяснения
Хочу сразу отметить, что все крепежные отверстия, их диаметр, расположение, резьба полностью идентичны нашим.
Что еще немаловажно, так это качество резины. Для примера, на моих родных рычагах (когда я их менял) уже имелись трещинки, но шаровые были вполне живые. В случае с маздовскими – все наоборот, шаровые мертвые, а на резине ни единой трещинки. Видимо на разные заводы поставлялись разные по качеству сайлентблоки.
Следующая часть будет посвящена шаровой опоре рычага, данная информация будет отнесена в копилку знаний Petrovich35 (кстати, кто еще не подписан на этого замечательного человека, то я рекомендую это сделать)

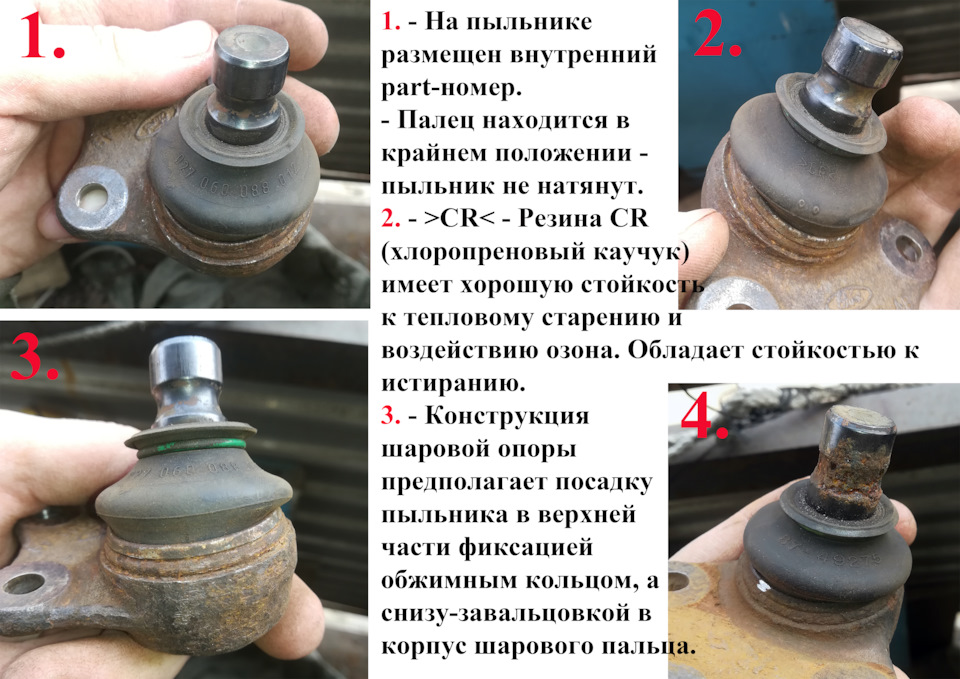

Итак, заводская шаровая на Мазде крепится к рычагу также как и у нас – через заклепки. Диаметр отверстий – такой же как и у нас и равен 8 мм.
И что вы думаете, когда я высверлил эти заклепки и извлек шаровую, то на ней красовался логотип «синего овала»
Фото с разъяснениями ниже:

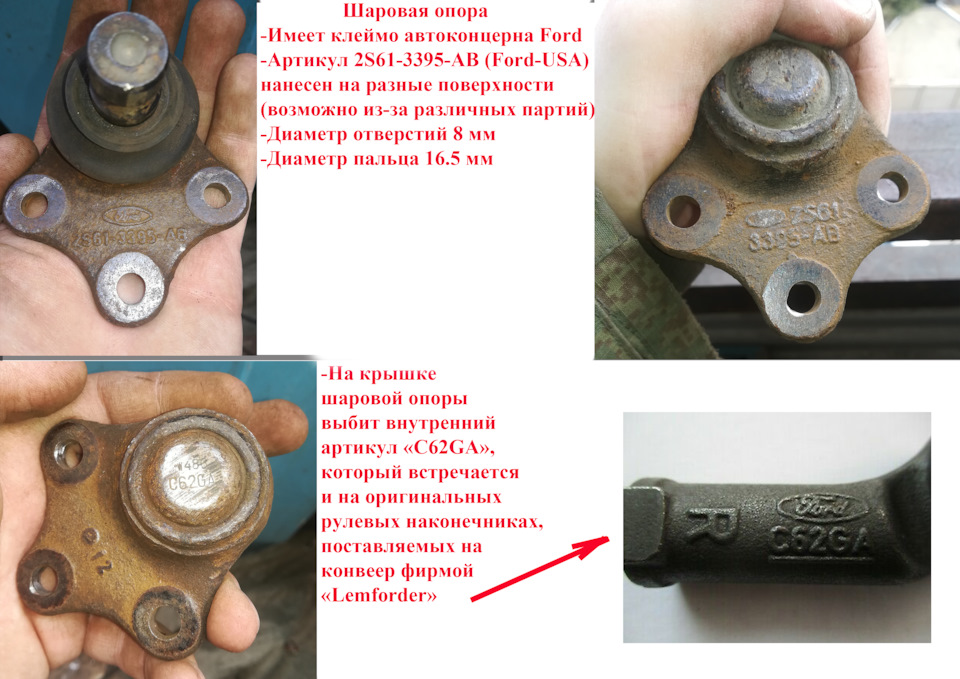

На фото есть шаровая опора как с правого так и с левого рычага:

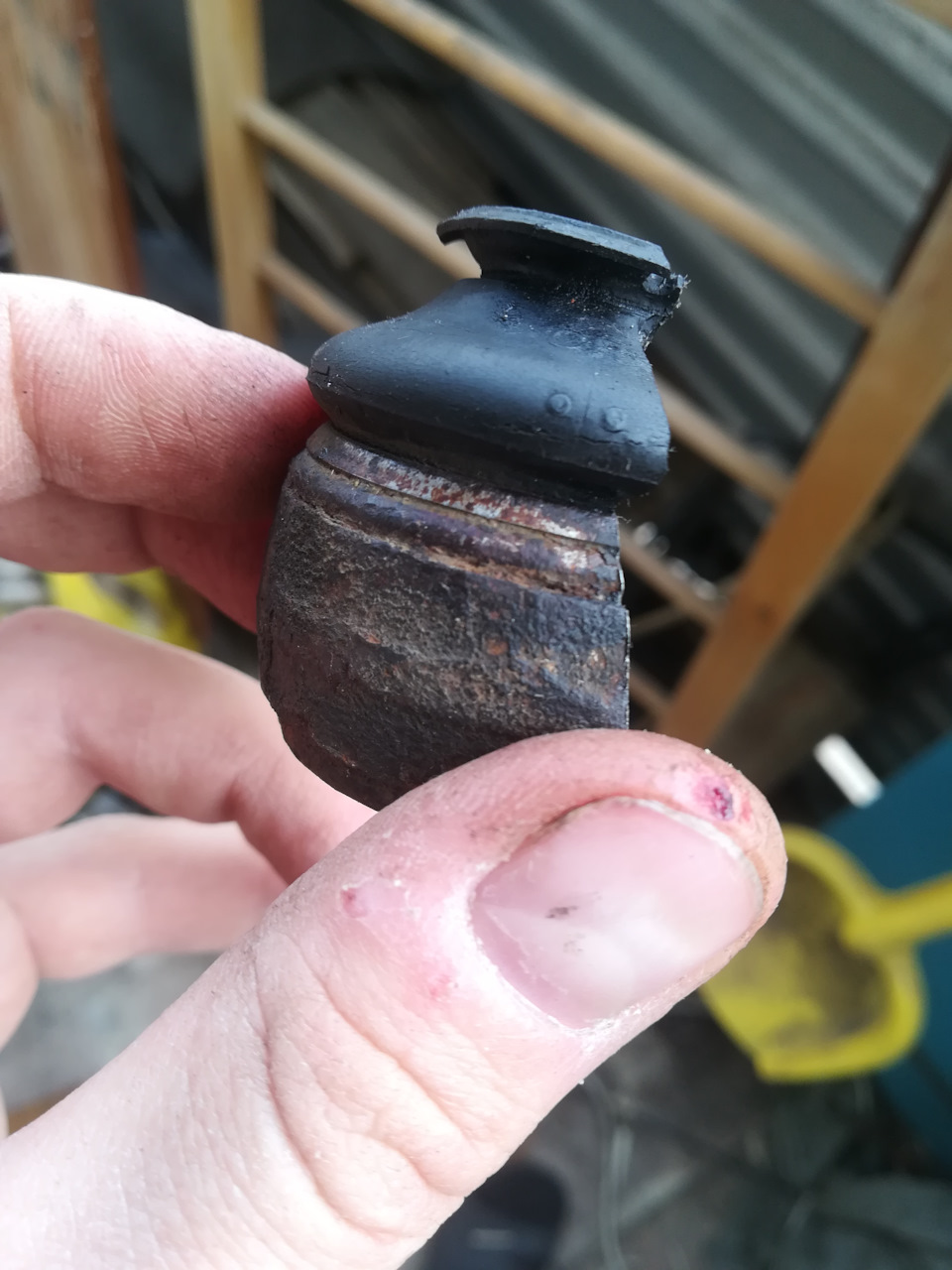

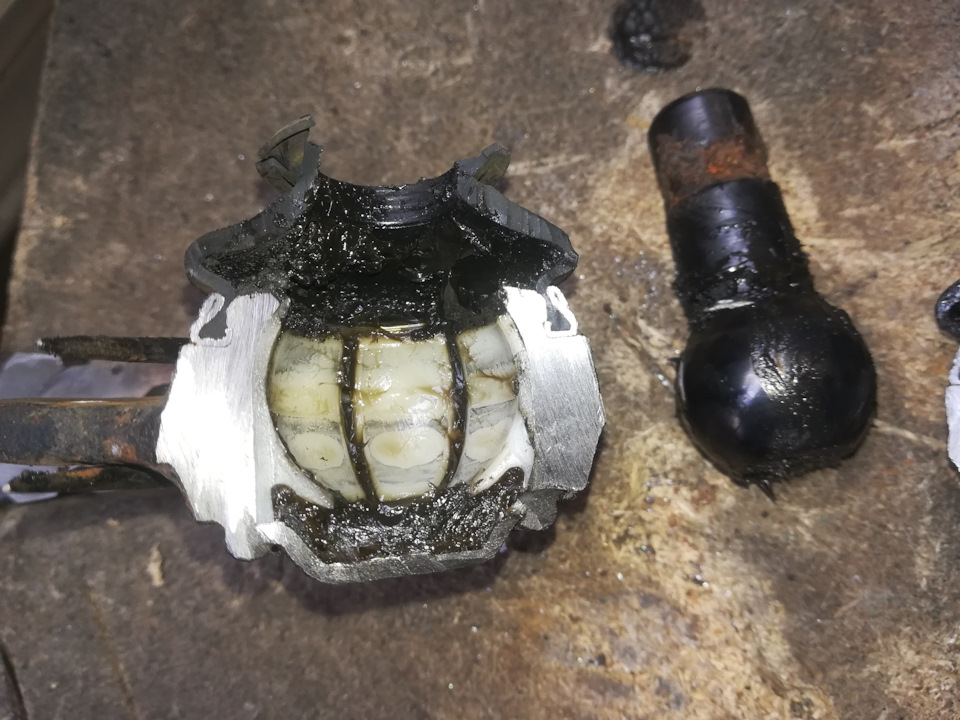

Конструктивно эта «маздовская» опора выполнена «интереснее» привычной нам. Я не мог не распилить ее, так что смотрим что же внутри. На фото даю пояснения:

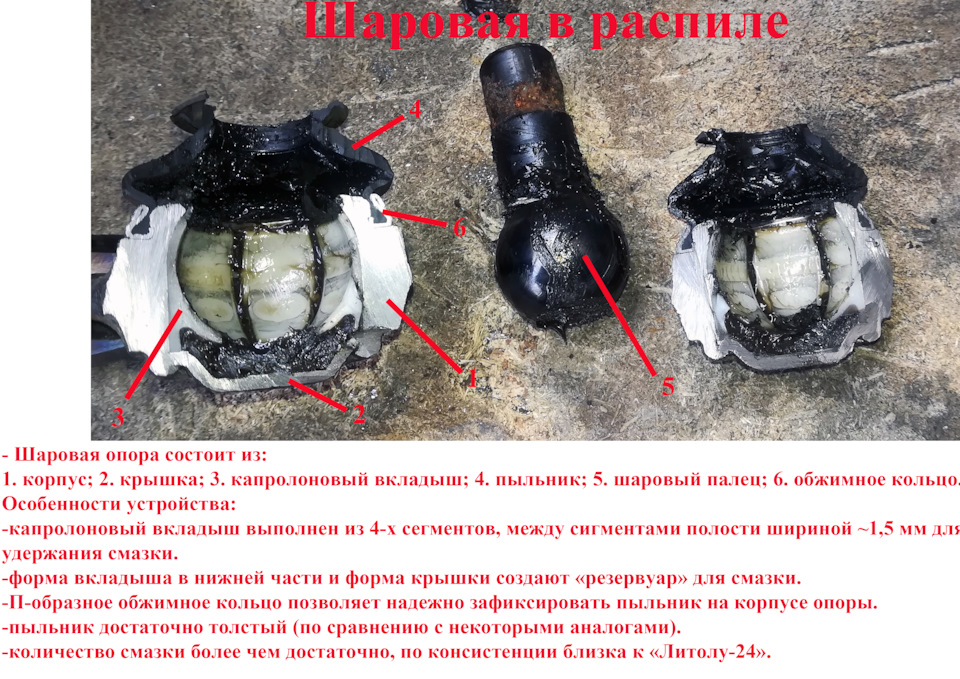

Распил в более крупном плане:

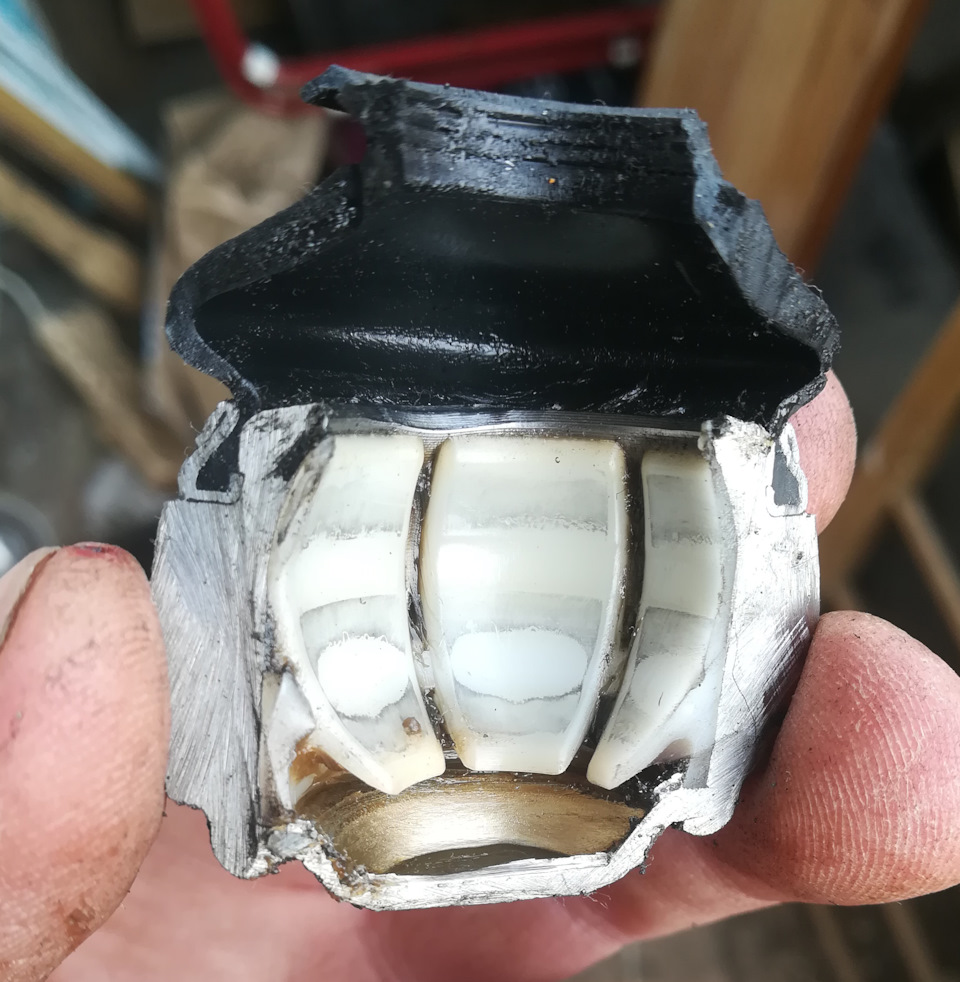

Половинка корпуса, вычищенная от смазки. Прошу обратить внимание на следы на фторопластовом(?) вкладыше. Также обратите внимание на исполнение верхнего «горла» пыльника – имеются ребра как на сальниках:

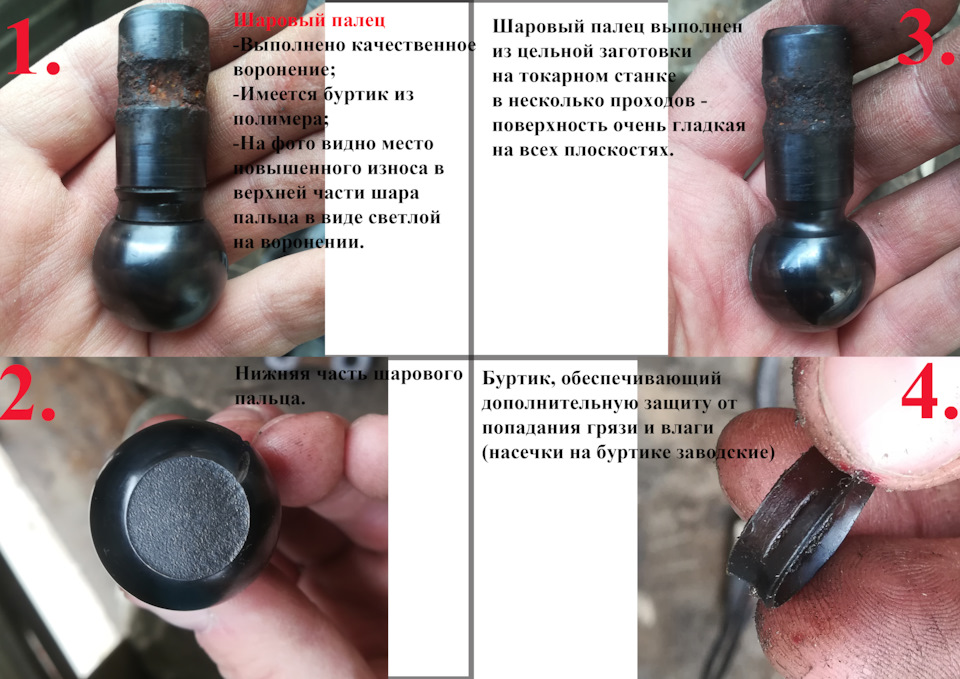

Далее фото шарового пальца. На фото даны разъяснения:

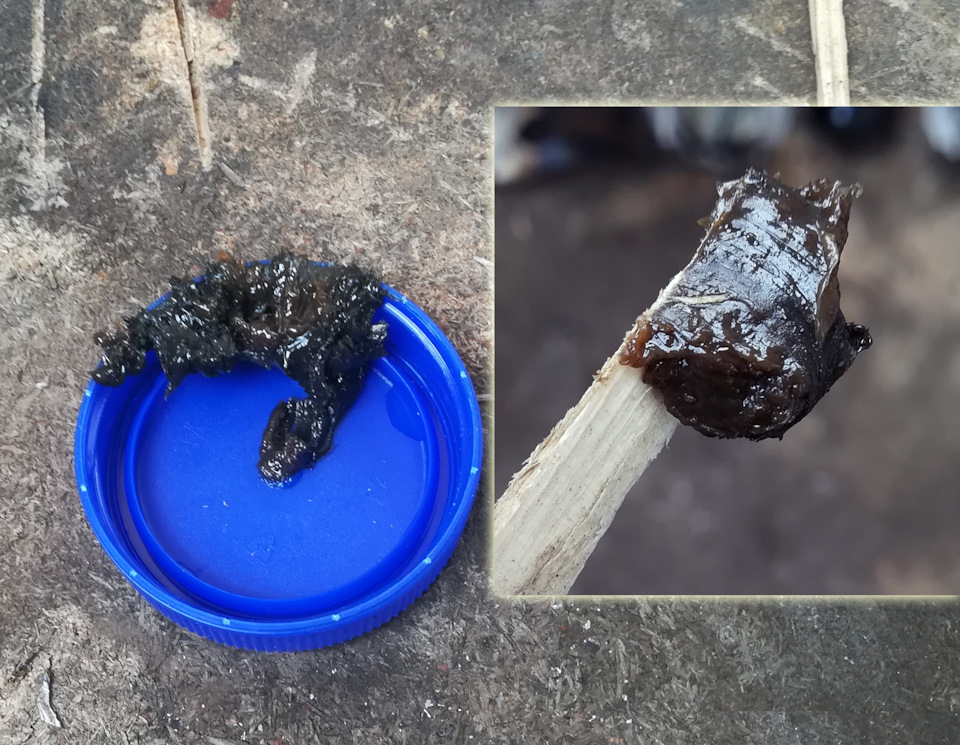

Ну, и на последок, для тех, кто утверждает, что смазка в шаровых вовсе не нужна и все эти «пересмазывания» нафиг не нужны — фото количества смазки, извлеченной из шаровой опоры. Чтобы было понятно с масштабом — синяя крышка от 5л бутыля.
Таким образом, подведя итог, можно сказать, что рычаги от Mazda Demio в кузове DY3W практически идентичны нашим и их смело можно устанавливать на Fusion/Fiesta V. О том как это сделать я поведую в следующей записи. Поэтому не переключайтесь, впереди вас ждет много интересного.
До новых встреч!
