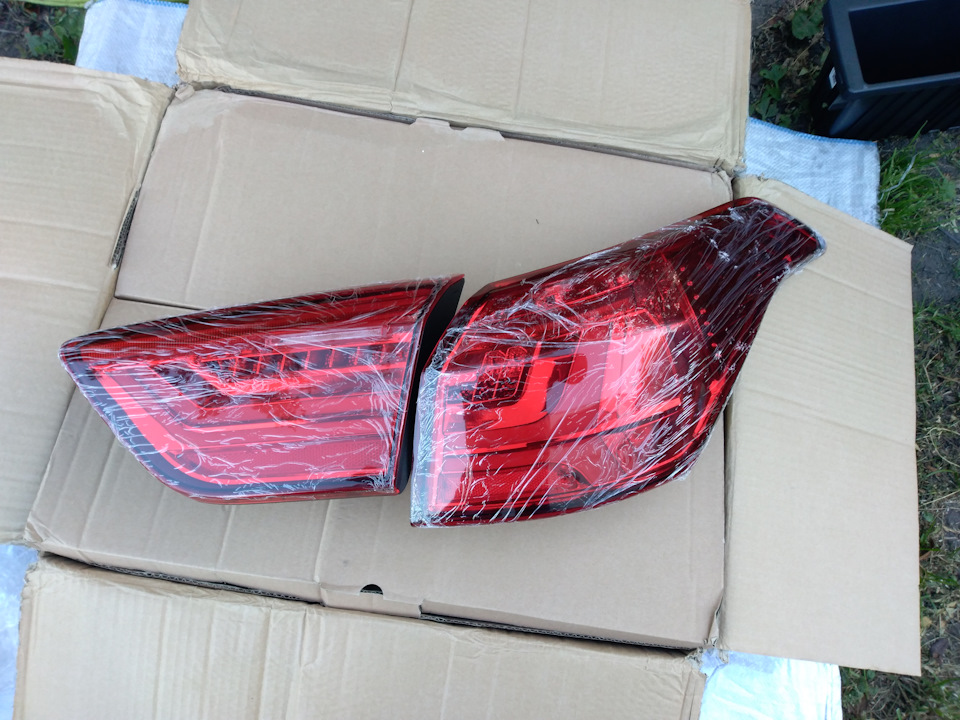

Установка альтернативных задних светодиодных фонарей Hyundai CRETA

На выходных установил задние фонари и решил оформить фотоотчет по установке. Может кому нибудь пригодится. И так весь процесс занял у меня 4 часа.

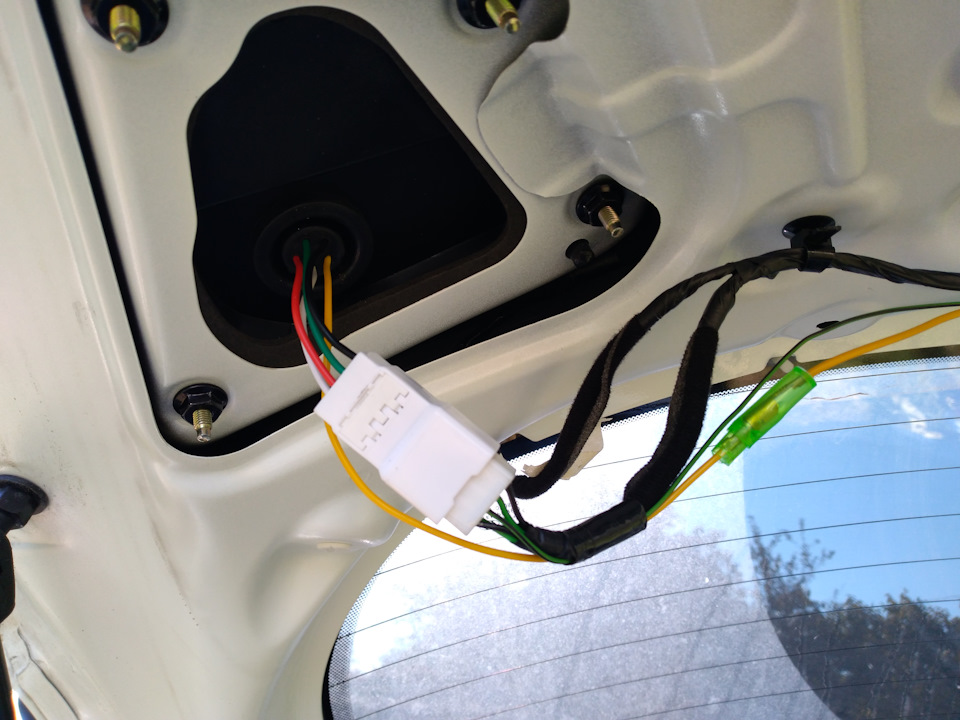

Начал с задней двери, снял пластиковую обшиву и ключем на 10 (лучше использовать торцевую головку) открутил внутренние фонари, они держатся на 4 гайках. снял штатные и поставил светодиодные. Встали как родные. Закрутил крепежные гайки, все готово. После установки самих фонарей на заднюю дверь, необходимо протянуть дополнительные провода, которые идут в комплекте с китайскими фонарями для подключения внутренней секции поворотника с внешним фонарем. Так же нужно подключить внутренние секции стоп-сигнала, так как проводка в задней двери отсутствует. К дополнительным проблемам я подготовился, взяв с собой проводку от форда, чтобы подобрать клеммы для внутренних стопов.

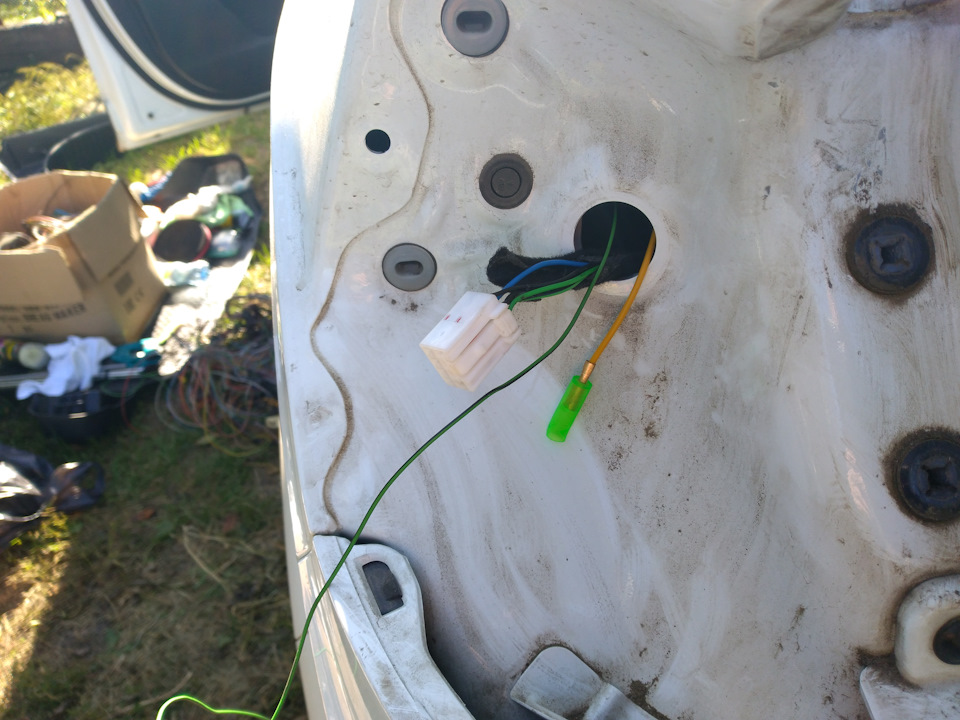

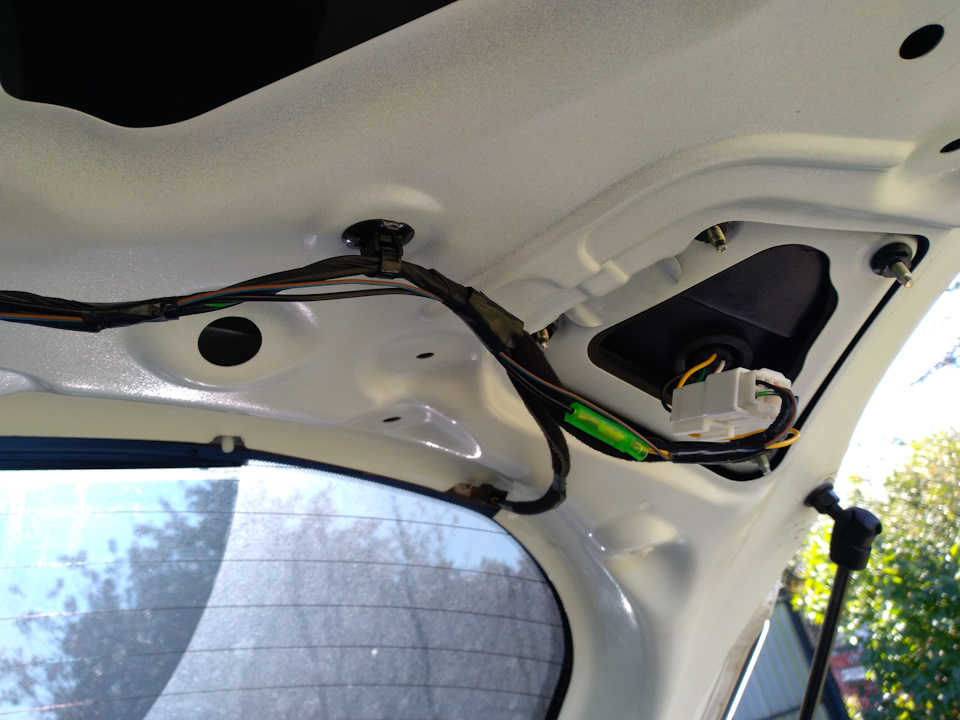

Аккуратно протянул провода в задней двери. Секции стопов я соединил вместе, хотя по правильному необходимо выводить каждую секцию отдельно и подключать соответственно правый к правому, левые к левому. Самое сложное протянуть провода по стойке двери к гофре вверх, для удобства использовал провод 1.5Х2. (см видео 3 серия). После протянул провода через гофру.

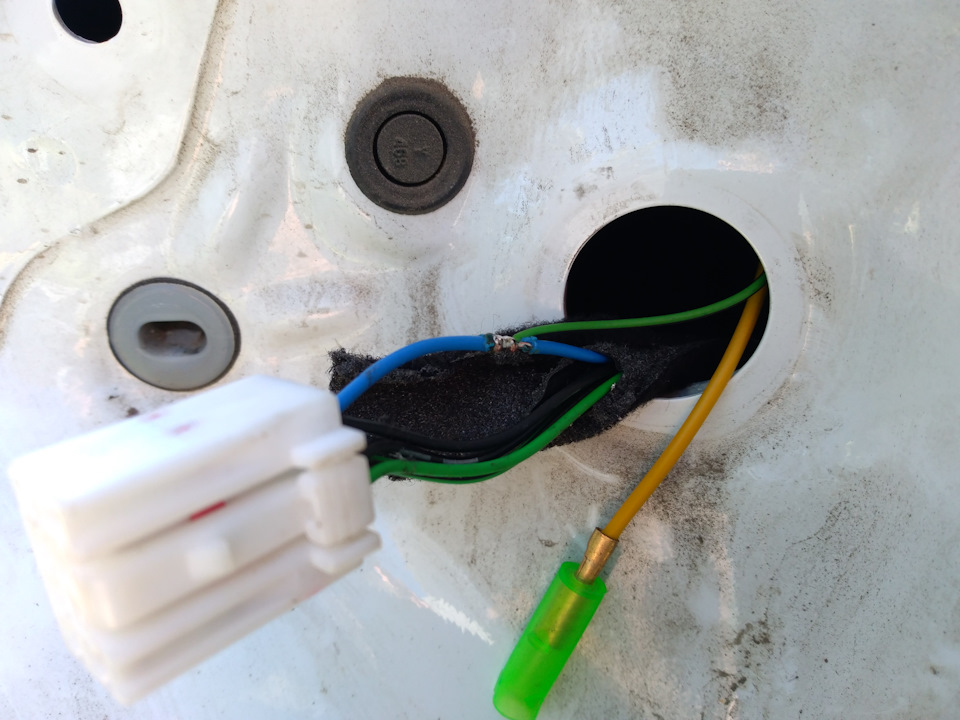

Далее приступил к внешним фонарям. снял заглушку и открутил 2 самореза и попытался дернуть фонарь на себя, он не поддался. Начались повторные попытки. В итоге открутил второй фонарь, та же песня. Но на 25 или 125 раз мне удалось сдернуть один фонарь. Очень сильно помог инструмент для пластика и не только (см мой борт. журнал). Смог поддеть металлической лопаткой. Разобрал пластик багажника, как не старался не замараться о битумную мастику на которую приклеен резиновый уплотнитель у меня не получилось. прокинул провода внутренний стоп протянул вместе с левым поворотником и припаялся к синему проводу у разъема внешнего фонаря.

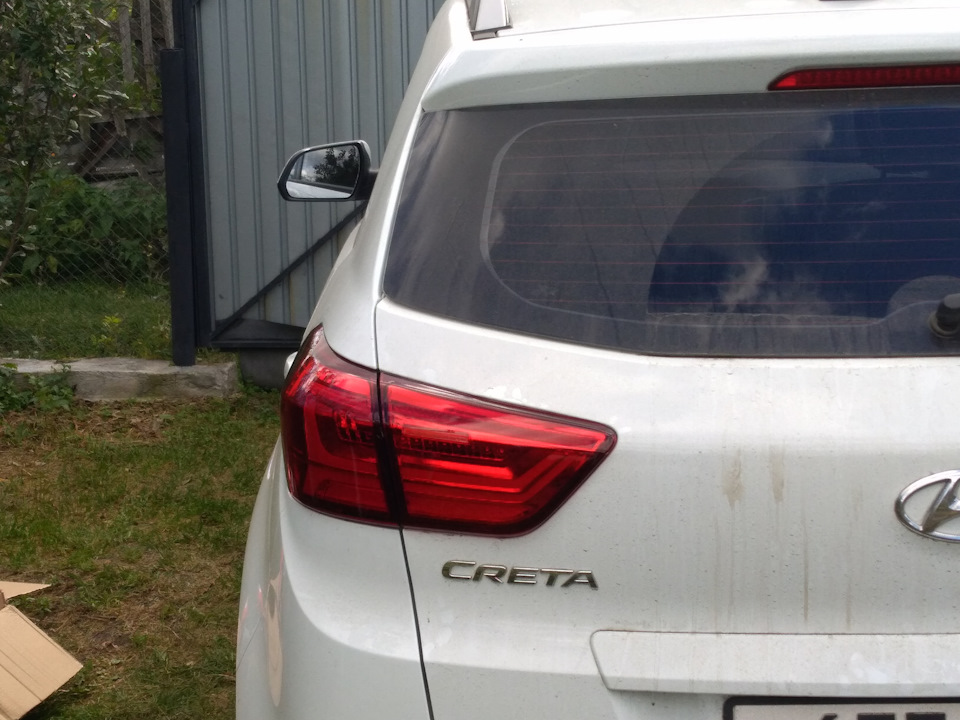

Далее установил и прикрутил внешние фонари. Собрал весь пластик обратно. На этом установка завершена.

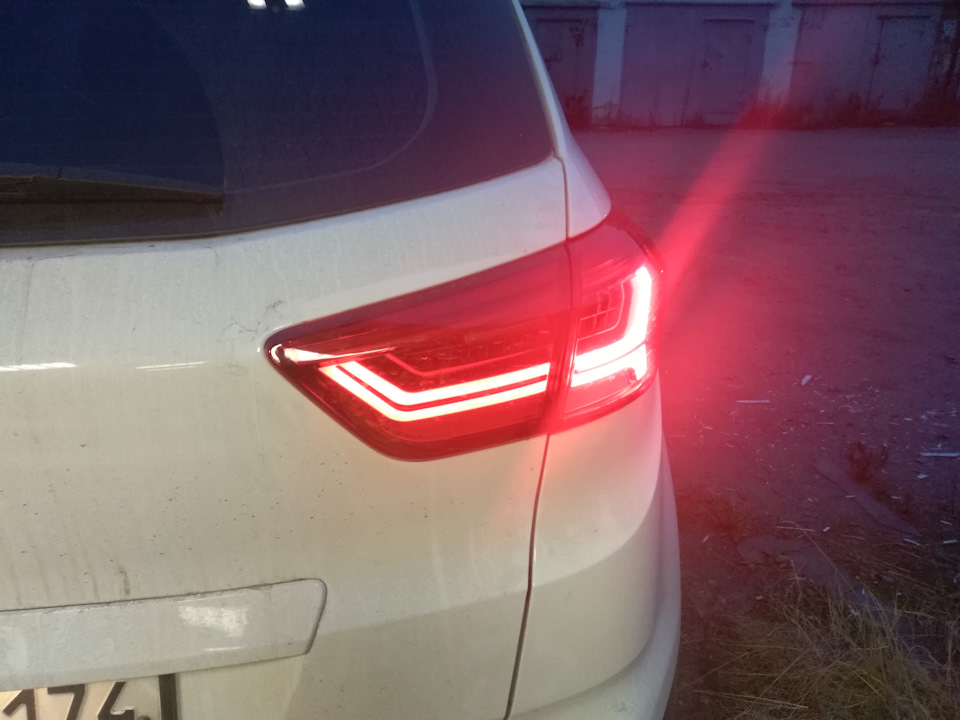

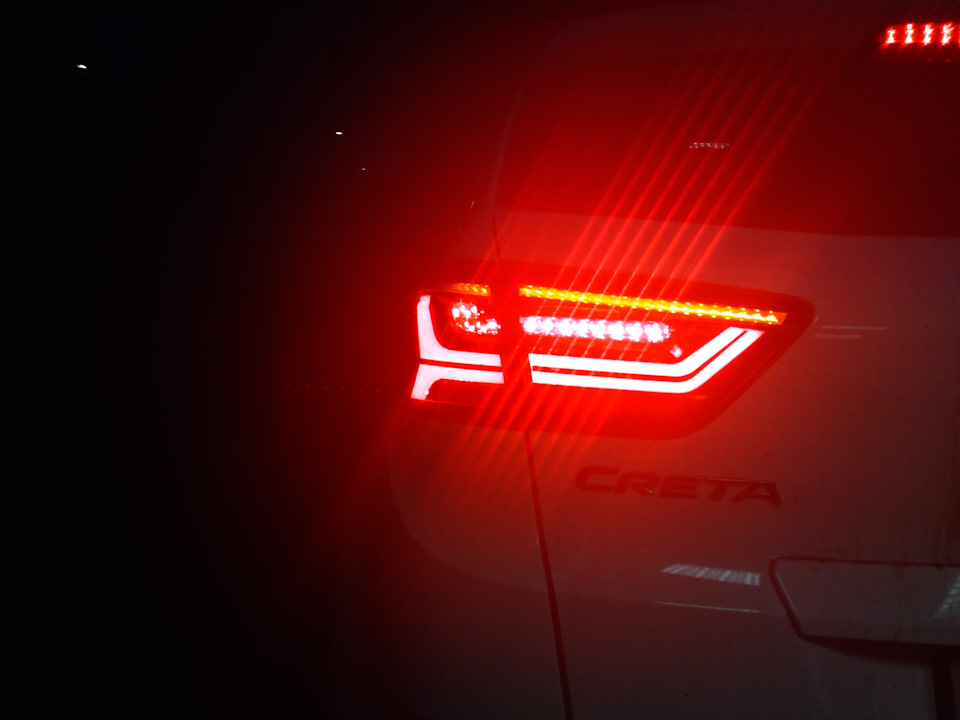

После установки поздним вечером выявил, что габариты слишком яркие, слепят прилично.
Сегодня подключил к габариту блок питания и попытался уменьшить напряжение, тем самым определить на сколько нужно уменьшить яркость. Что выявил, потребление при 12.6В составило 250 мА, при напряжении ниже 7 вольт сегмент перестает светится, а вот при напряжении 8 вольт яркость само то, по крайней мере для меня. При этом напряжении ток потребления составил 50 мА, тем самым достаточно поставить резистор 100 Ом в разрыв габарита. Порыв в гараже барахло нашел для пробы 10 резисторов 1 кОм, соединил их параллельно и проверил, все четко, как надо. Сделал фото.

Сегодня поставил 4 резистора 150 Ом 1 Вт в цепи габаритов.
