Задний фонарь. Да будет свет!
Привет читателям и гостям бортжурнала.
Частенько встречаю в статьях комментарии, где пользователи советуют поменять местами лампы поворотника и заднего хода, так как отражатель поворотника большего размера.

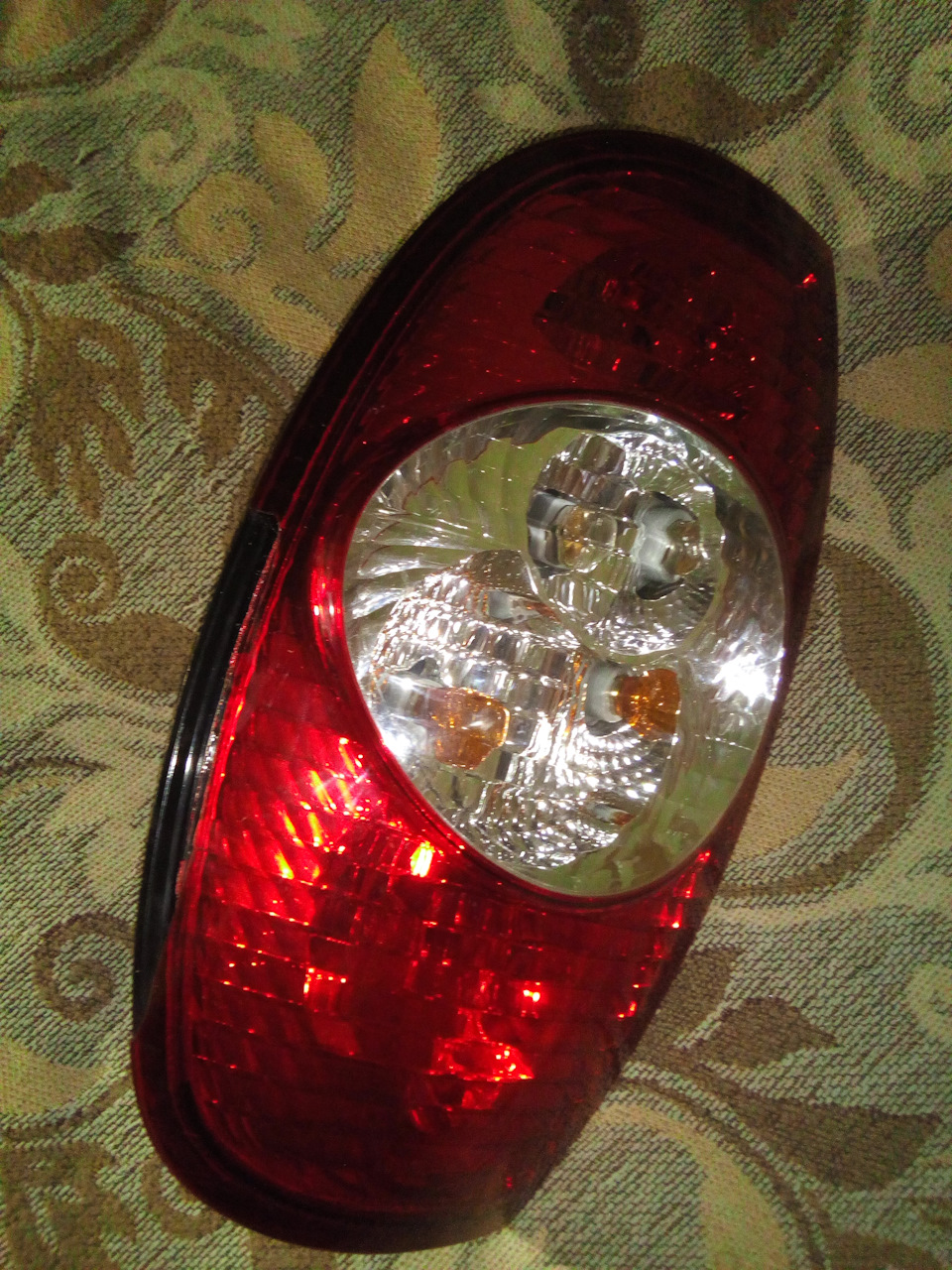

Решил задаться этим вопросом и принёс из гаража фонарь, разбитый при аварии.
Выполним замеры, которые вычитывал в комментариях. Я ведь проектант, вот и проверим всё в цифрах, а не просто на словах.

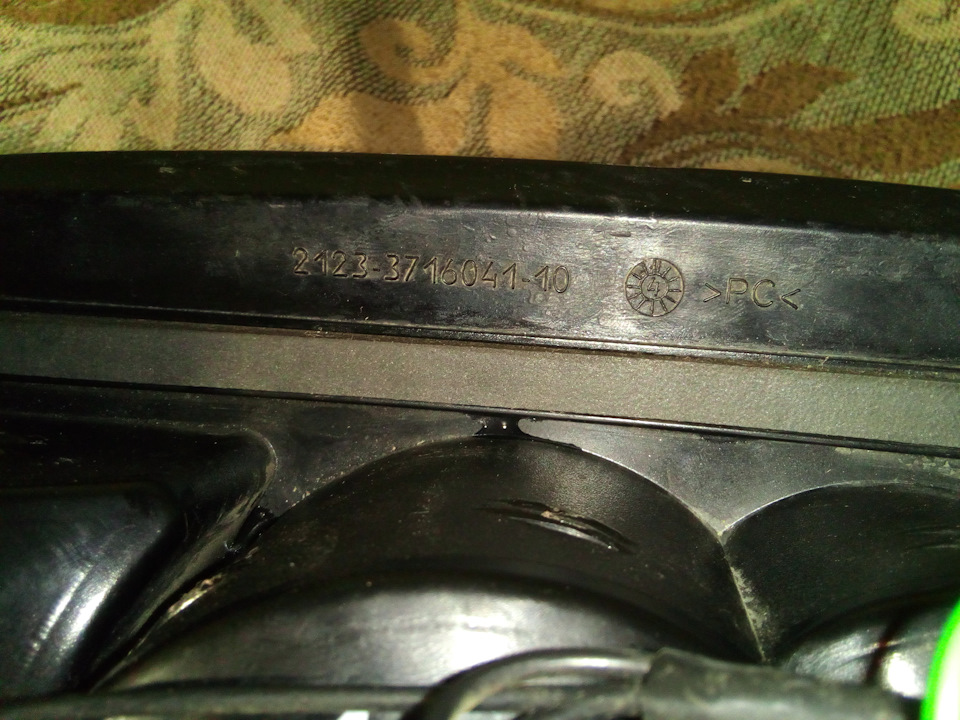

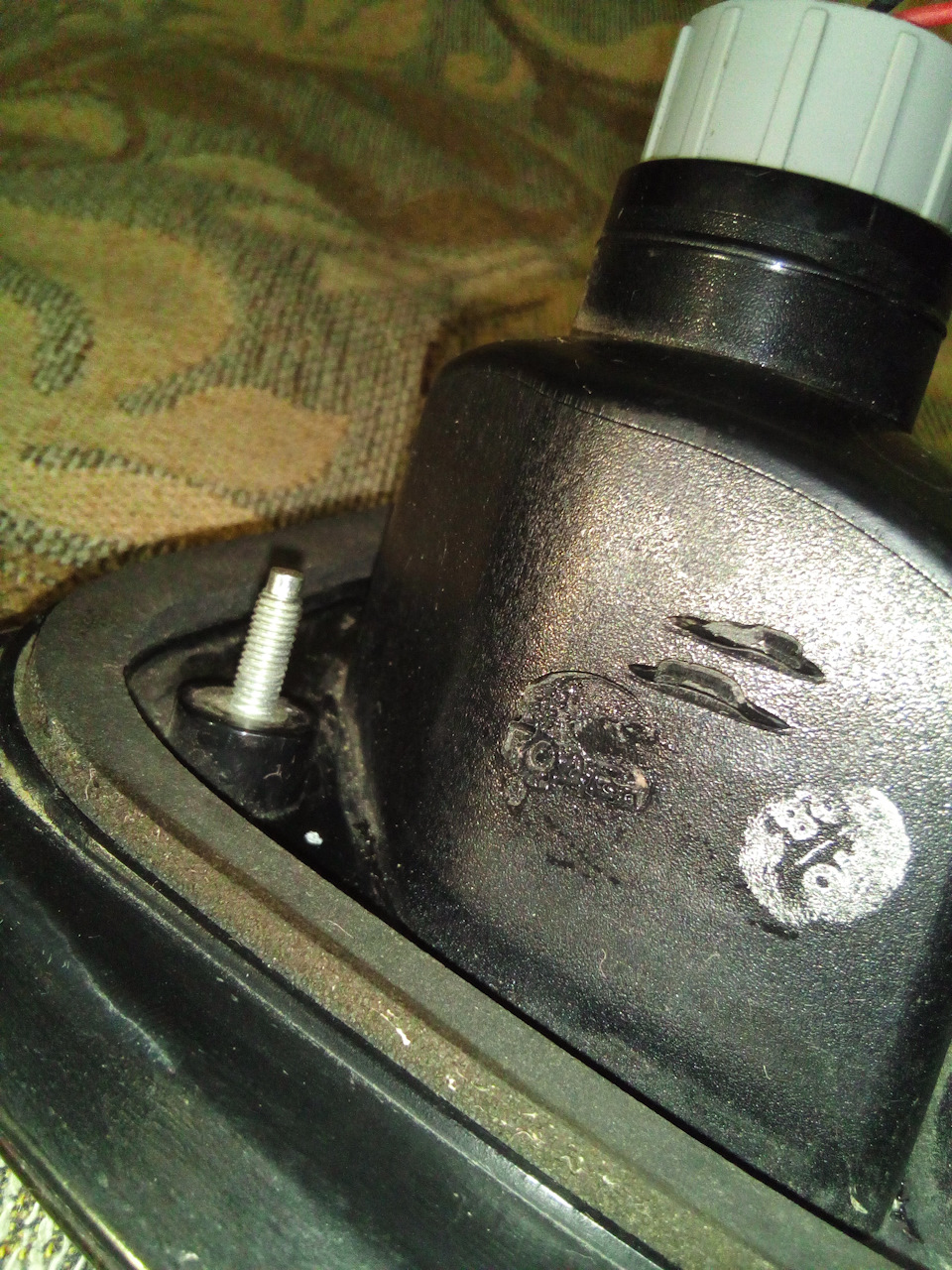

Ну первым делом то, что обнаружил на корпусе фары:

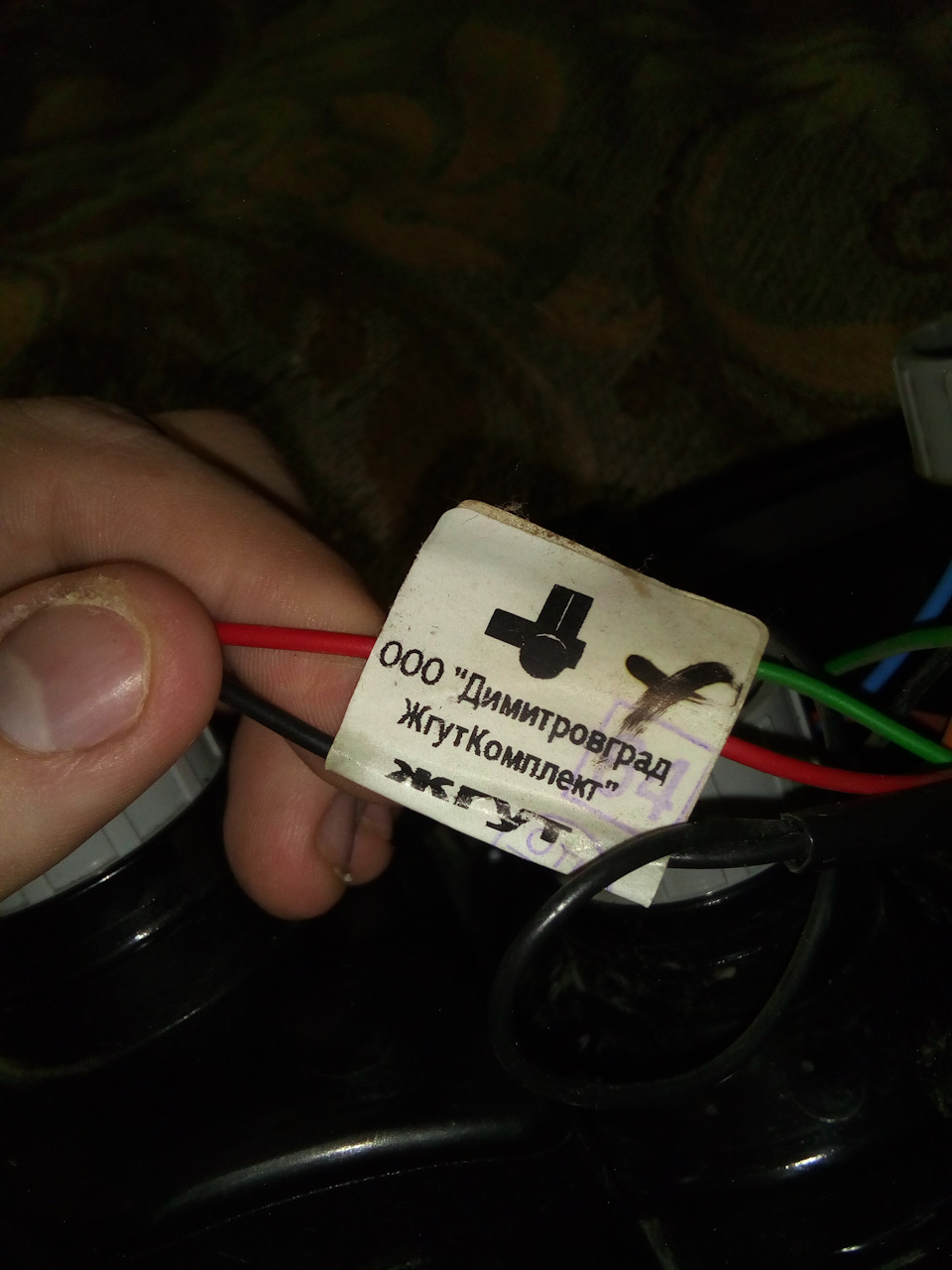

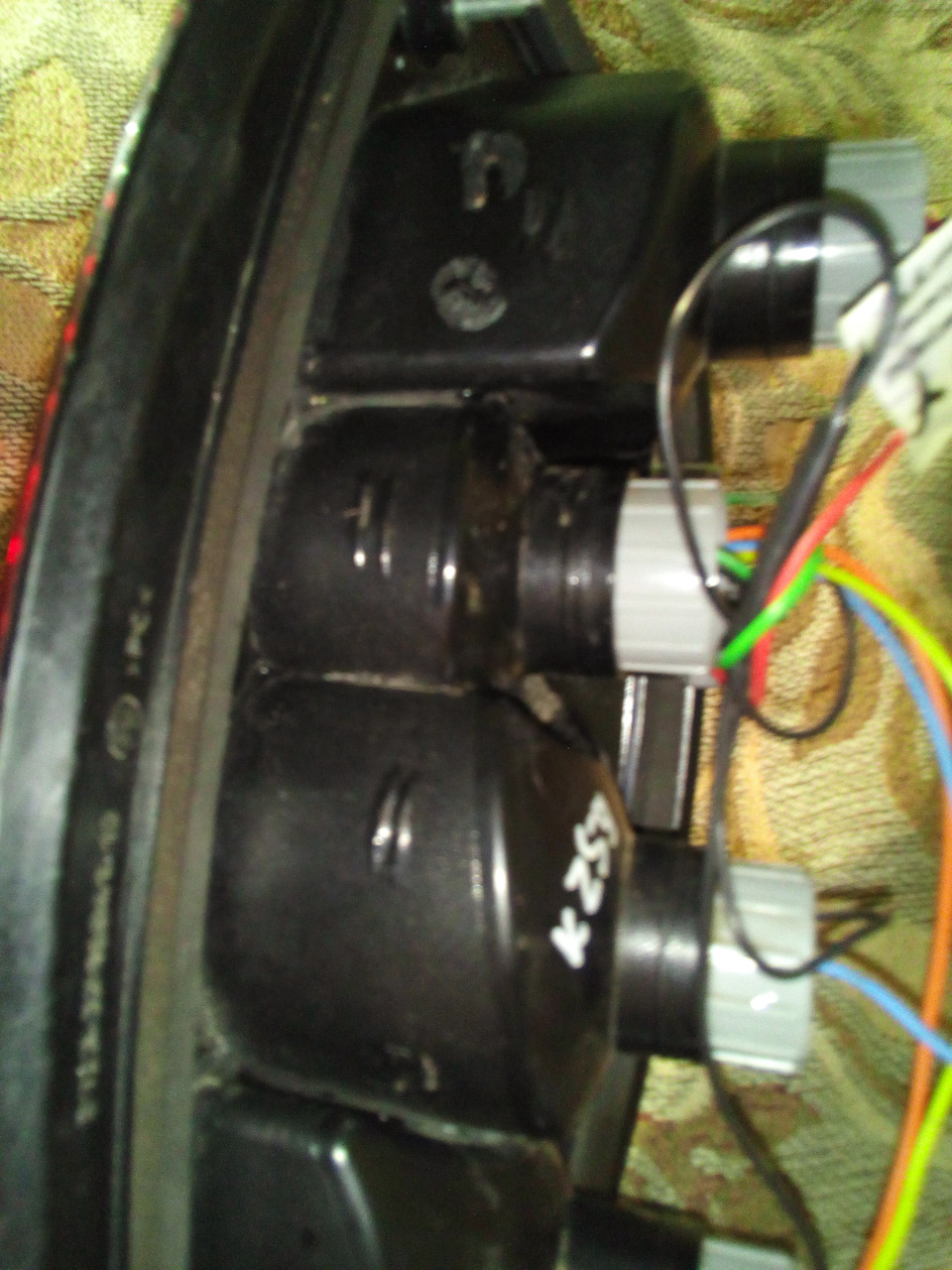

Так же на корпусе отражателей указаны цвет провода, который должен быть на патроне и лампа устанавливаемая в данный патрон:
Ну и перейдём к замерам:
Видно, что «колодцы» под лампа заднего хода и поворотника разной высоты/глубины кому как удобнее.

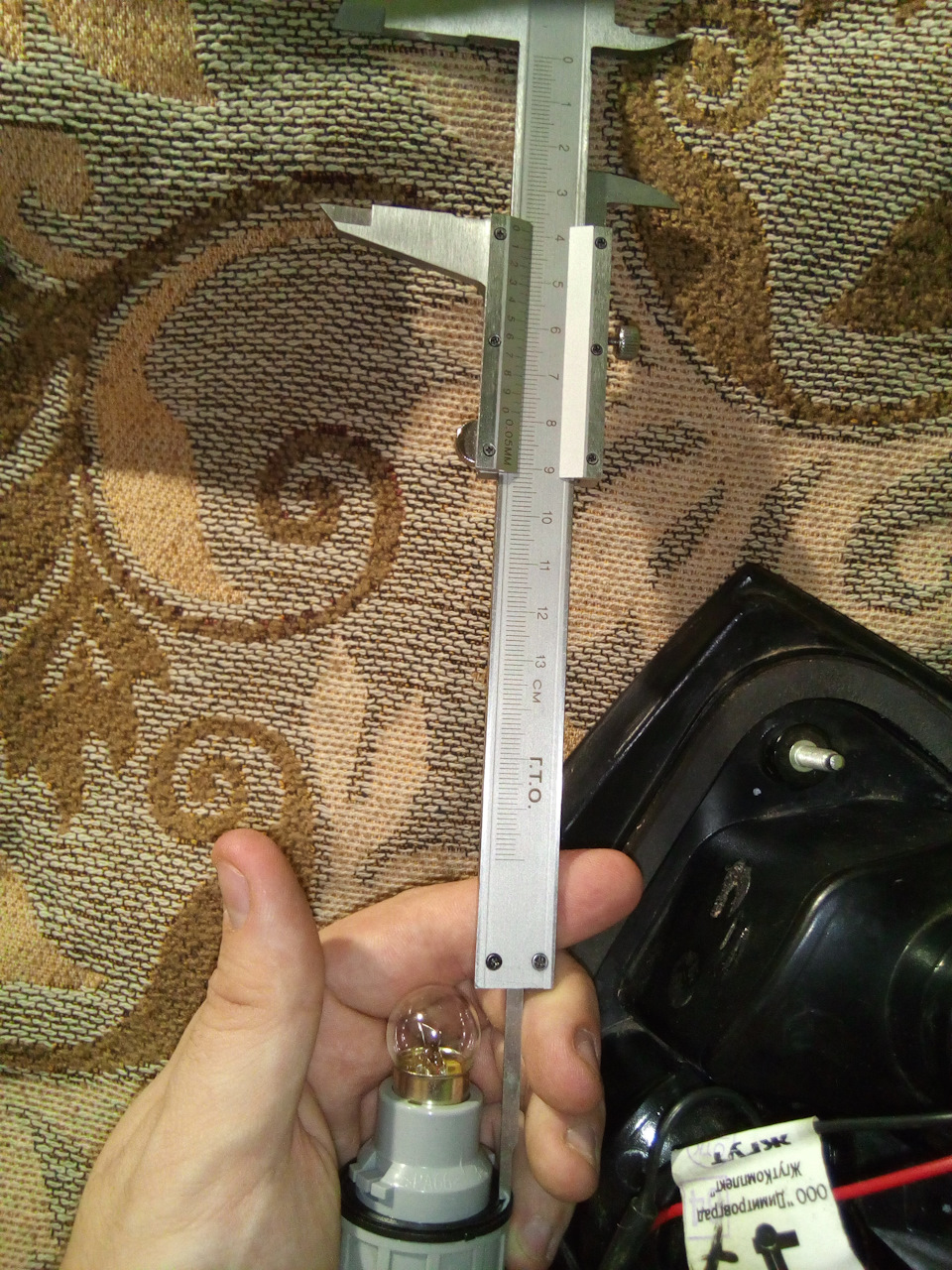

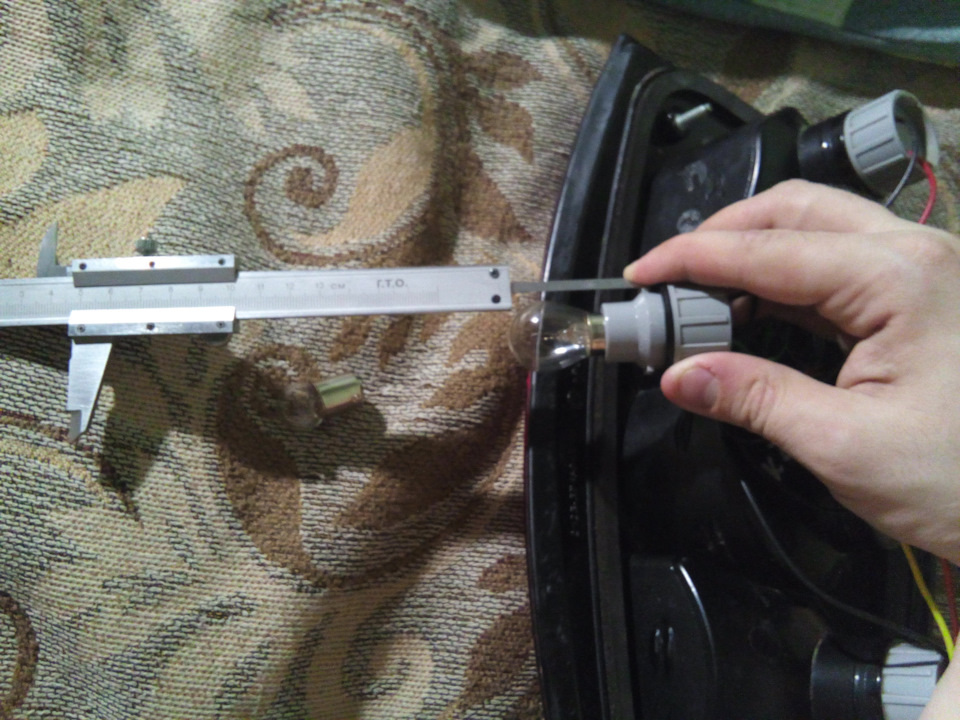

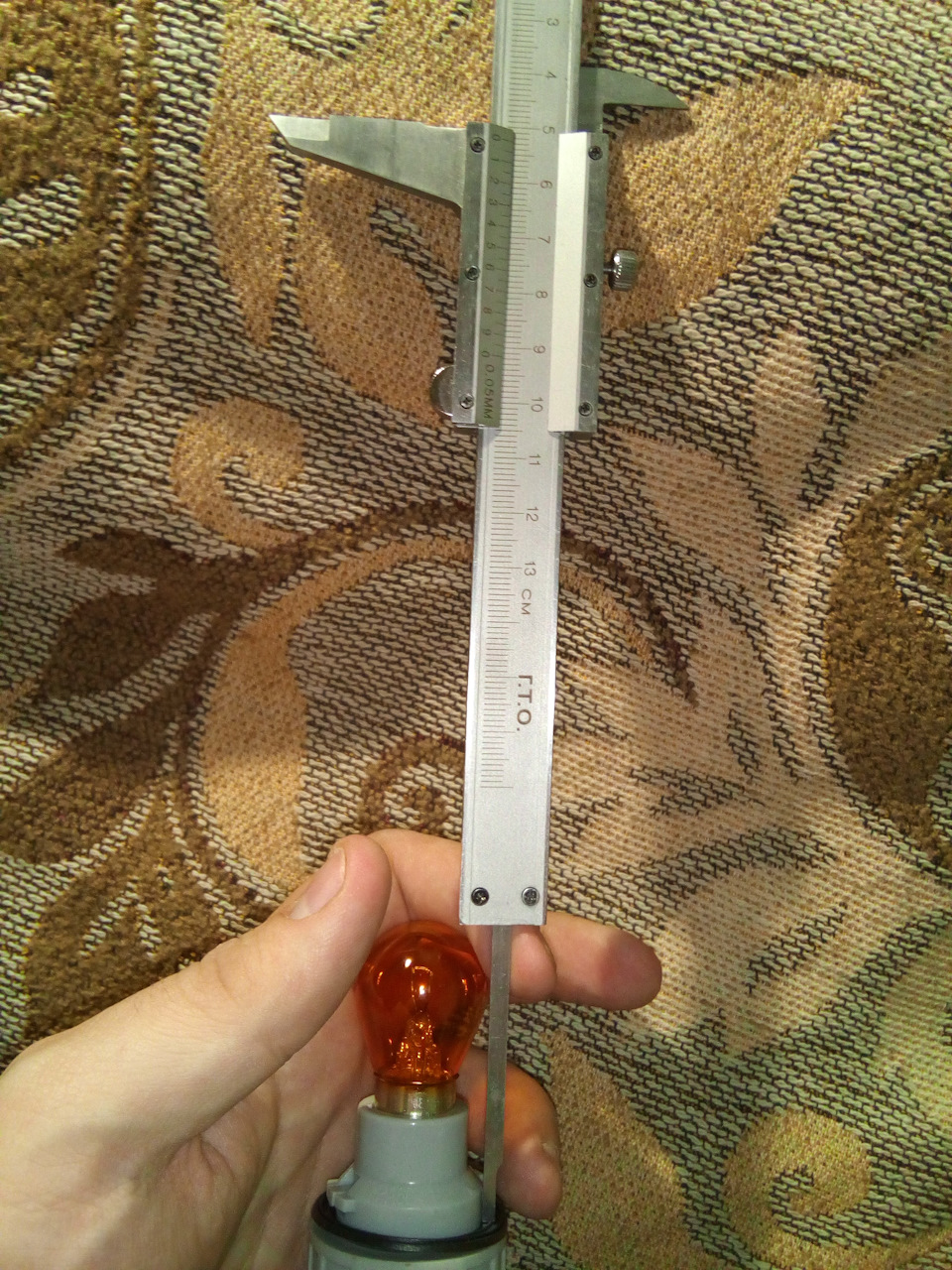

Начнём с поворотника (замеры все условные, делал один, так сказать «на коленке»):
И так получается расстояние от кончика лампы до стекла 35 мм.

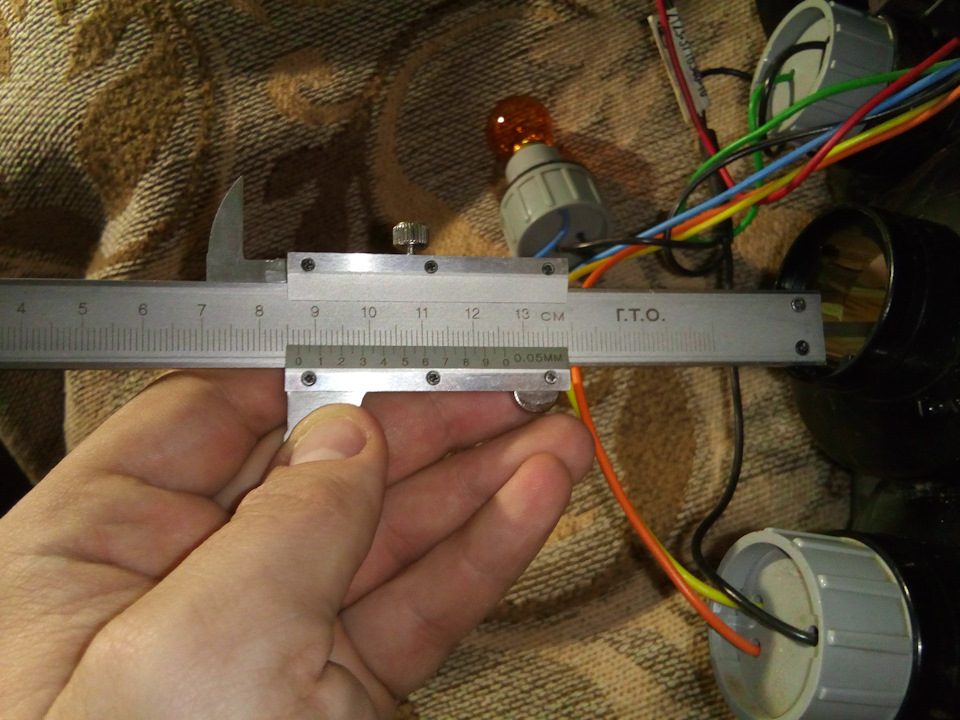

Замерил диаметр отражателя (по корпусу фары с обратной стороны (фото 2)) — 95 мм (плюс не забываем, что он немного срезан отражателем заднего хода(фото 1)).

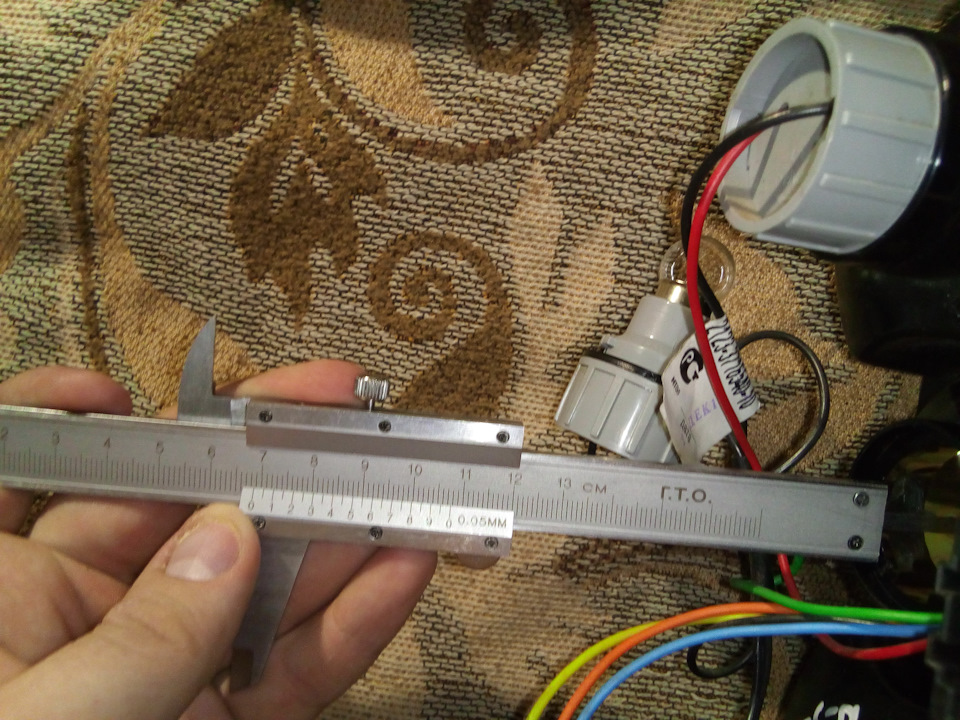

Теперь очередь по корпусу и лампе заднего хода:
Сделав простенькие расчёты получаем расстояние от кончика лампы до стекла 30 мм. Диаметр отражателя 65-70 мм.
Ну вот на этом наши замеры и окончены.
Далее попереставлял лампы и сейчас Вам расскажу, что я увидел и покажу как светят.
Ну начнём с того, что заметил (может кому будет полезно и интересно) (знатоки не гудите в комментариях, мне это интересно и я об этом пишу).

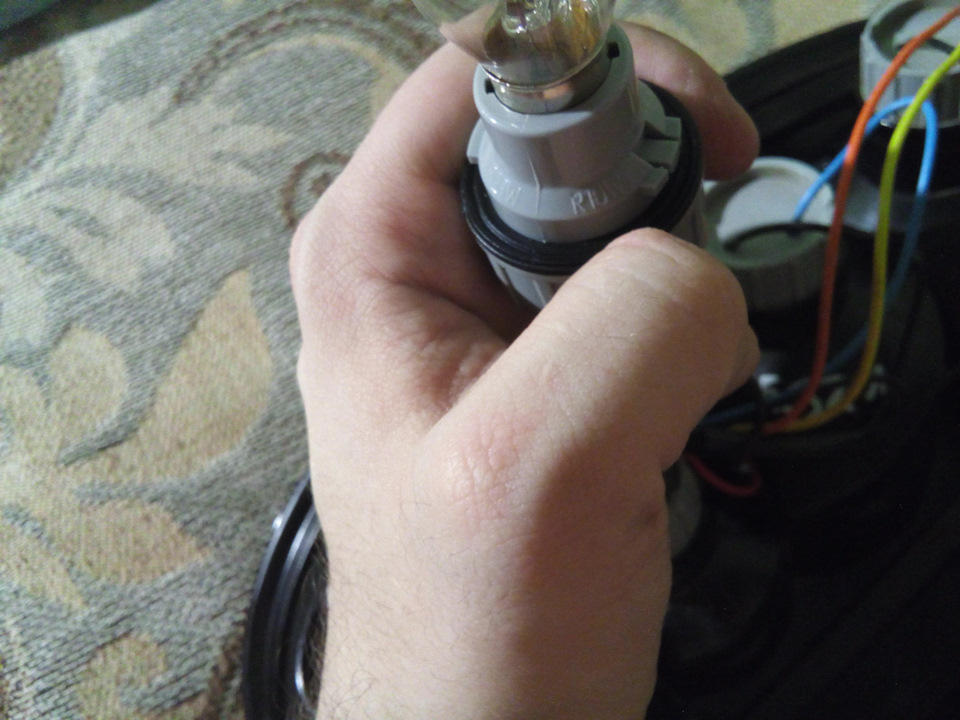

На всех патронах имеется маркировка какие лампы подойдут к данному посадочному месту.
Патрон лампы стоп-сигнала (Р21W):
Патрон лампы заднего хода (R10W):

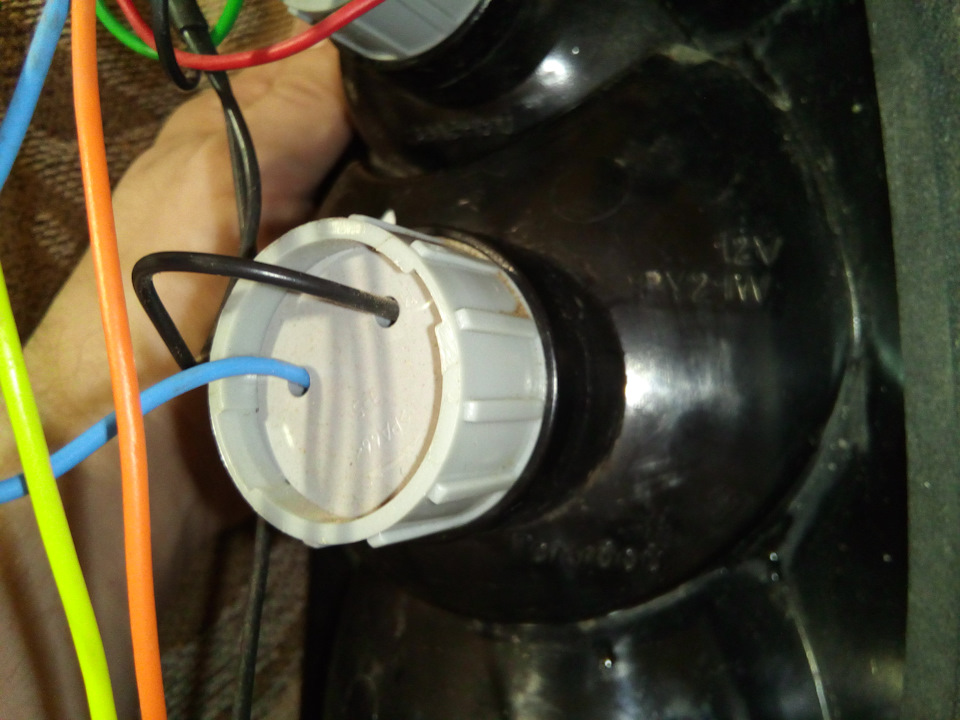

Патрон лампы поворотника (PY21W):

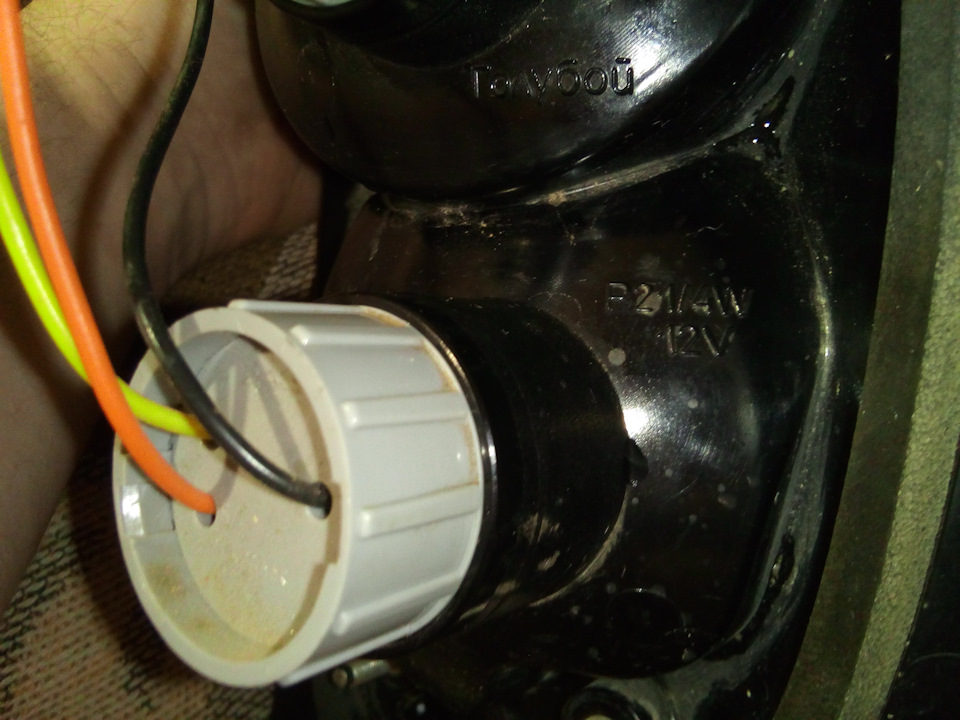

Патрон лампы габарита с противотуманной (P21/4W):
Ну а теперь поглядим как светят лампы.
Штатная лампа (R10W) в штатном месте:
Штатная лампа в месте отражателя поворотника:
Поставить и забыть конечно можно, но интересно замерить температуру нагрева ламп и сравнить их.
Так же не забываем, что колба лампы большего размера и будет ближе к стеклу фонаря.
По результатам измерений выше глубина «колодца» лампы заднего хода 69 мм. А высота от кончика лампы до посадочного места в гнезде составляет 52 мм. Сделав расчеты получаем 17 мм от кончика лампы до стекла (расстояние штатной лампы 30 мм).
Вот как то так получается. Будет тепло, проверю на машине и решу для себя хватит ли мне штатных ламп.
Продолжение следует.
