Устройство маркерное ум 11
Министерство сельского хозяйства Российской Федерации
Департамент растениеводства, механизации, химизации и защиты растений
Алтайская
государственная зональная машиноиспытательная станция
Протокол испытаний
№ 01-28-16 (1030062)
Устройство маркерное УМ-11 в агрегате из трёх сеялок СЗП-3,6А-01
Изготовитель (разработчик)
Адрес
ЗАО «Рубцовский завод запасных частей»
658210 г. Рубцовск, ул.Арычная, 8
Тел / факс (385 57) 5-96-75, 5-96-44, 5-96-44,
Назначение
Устройство маркерное УМ-11 предназначено для образования хорошо видимого следа (борозды), параллельного движению агрегата, что обеспечивает постоянство размера стыкового междурядья и прямолинейность последующего движения агрегата из трёх сеялок СЗП-3,6А, СЗП-3,6А-01..
Описание конструкции машины
Устройство маркерное состоит из двух, правой и левой, зеркально выполненных частей. Основными узлами являются: секции, штанги, маркеры, гидроцилиндры и кронштейны, с помощью которых устройства монтируются на боковых брусьях крайних сеялок. Секция устройства маркерного состоит из балки, трубы, соединенных между собой распоркой. На балке расположены кронштейн гидроцилиндра, кронштейн для соединения секции со штангой маркера при помощи пальца в транспортном положении. К кронштейну крепится штанга.
Техническая характеристика
Габаритные размеры агрегата с трактором Т-150К, сцепкой СПУ-11 и сеялками СЗП-3,6А (3шт), мм:
Устройство маркерное ум 11
ул. Почтовая, 2/2, офис 2,3
Сцепка предназначена для составления тракторных гидрофицированных и негидрофицированных широкозахватных агрегатов для предпосевной обработки почвы, ухода за парами, посева зерновых, зернобобовых культур и других сельскохозяйственных работ.
Технические характеристики
| Способ агрегатирования | прицепной |
| Производительность за 1 час основного времени, га/ч | |
| — на севе | до 10 |
| — на культивации | до 8 |
| — на бороновании | до 12 |
| Рабочая скорость движения, км/ч | до 15 |
| Рабочая ширина захвата, м, не менее | |
| — на севе | 10,8 |
| — на культивации | 8 |
| — на бороновании | 12 |
| Транспортная скорость, км/ч, не более | до 15 |
| Масса сцепки конструктивная, кг | 786 |
| В том числе масса поводков для борон, кг | 56 |
| Габаритные размеры сцепки (в рабочем положении), мм: | |
| — ширина | 11744±352 |
| — длина | 4187±125 |
| — высота | 1123±35 |
| Срок службы, лет | 8 |
Тяговый класс агрегатируемого трактора — 3-4 в зависимости от состава агрегата.
Устройство маркерное УМ-11
Устройство маркерное УМ-11 служит для образования хорошо видимого следа (борозды), параллельного движению агрегата, что обеспечивает постоянство размера стыкового междурядья и прямолинейности последующего движения агрегата.
Устройство может являться составной частью агрегата из сцепки СПУ-11 с тремя сеялками СЗП-3,6А; СЗП-3,6А-01. Приобретается отдельно.
Устройство предназначено для использования во всех агроклиматических зонах на всех типах почв, кроме каменистых.
Устройство маркерное ум 11
ул. Почтовая, 2/2, офис 2,3
Сцепка предназначена для составления тракторных гидрофицированных и негидрофицированных широкозахватных агрегатов для предпосевной обработки почвы, ухода за парами, посева зерновых, зернобобовых культур и других сельскохозяйственных работ.
Технические характеристики
| Способ агрегатирования | прицепной |
| Производительность за 1 час основного времени, га/ч | |
| — на севе | до 10 |
| — на культивации | до 8 |
| — на бороновании | до 12 |
| Рабочая скорость движения, км/ч | до 15 |
| Рабочая ширина захвата, м, не менее | |
| — на севе | 10,8 |
| — на культивации | 8 |
| — на бороновании | 12 |
| Транспортная скорость, км/ч, не более | до 15 |
| Масса сцепки конструктивная, кг | 786 |
| В том числе масса поводков для борон, кг | 56 |
| Габаритные размеры сцепки (в рабочем положении), мм: | |
| — ширина | 11744±352 |
| — длина | 4187±125 |
| — высота | 1123±35 |
| Срок службы, лет | 8 |
Тяговый класс агрегатируемого трактора — 3-4 в зависимости от состава агрегата.
Устройство маркерное УМ-11
Устройство маркерное УМ-11 служит для образования хорошо видимого следа (борозды), параллельного движению агрегата, что обеспечивает постоянство размера стыкового междурядья и прямолинейности последующего движения агрегата.
Устройство может являться составной частью агрегата из сцепки СПУ-11 с тремя сеялками СЗП-3,6А; СЗП-3,6А-01. Приобретается отдельно.
Устройство предназначено для использования во всех агроклиматических зонах на всех типах почв, кроме каменистых.

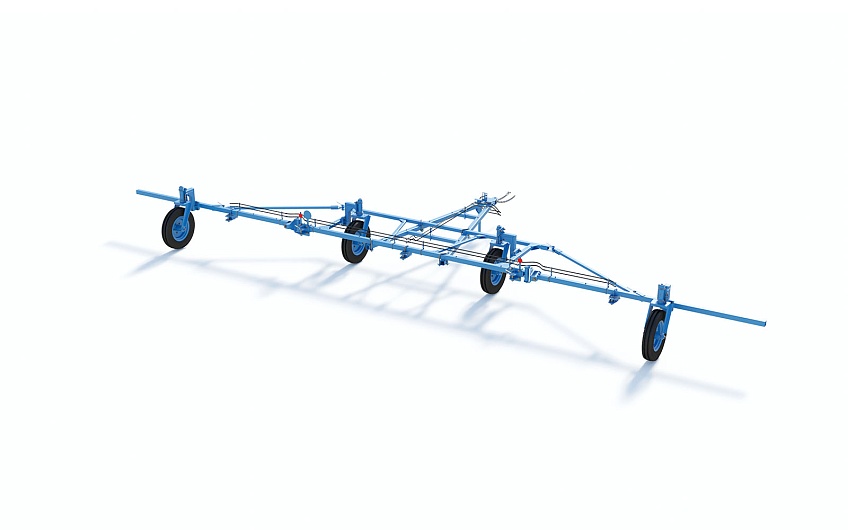

Сцепка прицепная универсальная СПУ–11 ТД Алмаз
Описание:
Производительность за 1 час основного времени, га/ч
Рабочая скорость движения, км/ч
Рабочая ширина захвата, м, не менее
Транспортная скорость, км/ч, не более
Масса сцепки конструктивная, кг
В том числе масса поводков для борон, кг
Габаритные размеры сцепки (в рабочем положении), мм:
Сцепка предназначена для составления тракторных гидрофицированных и негидрофицированных широкозахватных агрегатов для предпосевной обработки почвы, ухода за парами, посева зерновых, зернобобовых культур и других сельскохозяйственных работ.
Сцепка агрегатируется с тремя сеялками типа СЗП-3,6А (с устройством маркерным УМ-11), с двумя культиваторами типа КПС-4, тремя культиваторами КШ-3,6 и другими прицепными сельхозмашинами, близкими к указанным по ширине захвата и тяговым сопротивлениям.
Технические характеристики
Агрегатируемость
Тяговый класс агрегатируемого трактора — 3-4 в зависимости от состава агрегата.
Устройство маркерное УМ-11
Устройство маркерное УМ-11 служит для образования хорошо видимого следа (борозды), параллельного движению агрегата, что обеспечивает постоянство размера стыкового междурядья и прямолинейности последующего движения агрегата.
Устройство может являться составной частью агрегата из сцепки СПУ-11 с тремя сеялками СЗП-3,6А; СЗП-3,6А-01. Приобретается отдельно.
Устройство предназначено для использования во всех агроклиматических зонах на всех типах почв, кроме каменистых.
Вылет маркера минимальный, мм
Вылет маркера максимальный, мм
Расстояние от колеса трактора до отметки диском маркера борозды на почве (в зависимоститот ширины захвата посевного агрегата), мм
Сеялки VITA

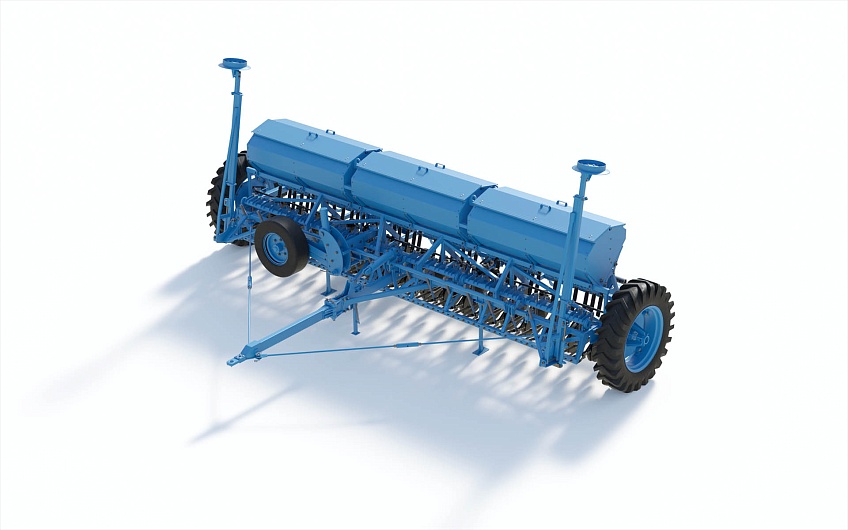

VITA СЗ-5,4
VITA СЗП-3,6А
Сцепка CПУ-11
Устройство маркерное УМ-11
Сеялка механическая зернотуковая
Сеялка зернотуковая выпускается в двух исполнениях:
Поставляются как отдельно, так и совместно с универсальными прицепными сцепками СПУ-11 и маркерными устройствами УМ-11. С одной сцепкой предполагается эксплуатировать 3 сеялки, что значительно повышает производительность посевных работ, а использование маркера позволит точно соблюдать рядность, максимально эффективно используя посевные площади.
Назначение посевного комплекса VITA
Зернотуковая прессовая сеялка Vita предназначена для рядового посева семян с одновременным внесением в засеваемые рядки гранулированных минеральных удобрений:
Сеялка может быть использована для посева семян других культур, близким к зерновым по размерам семян и нормам высева (гречиха, просо, сорго, рис и др.)
Преимущества посевного комплекса VITA
При использовании оборудованной катками сеялки посев проходит с одновременным прикатыванием каждого засеянного рядка. Прикатывающие катки обеспечивают равномерность посева, дружные всходы и защищают почву от эрозии.
В сравнении с обычной СЗП в нашей сеялке в 1,5 раза увеличен объем зернотуковых бункеров. Это позволяет загружать большие объемы посевного материала и сократить количество остановок для дозаправок.
В сеялке используется два открытых трехступенчатых зубчатых редуктора, расположенных позади семенных ящиков. Вместе с цепными передачами они составляют механизм привода семя- и туковысевающих аппаратов.
Используется модернизированный двухдисковый сошник. Его диски смещены относительно друг друга на 6 мм. Это позволяет избежать забивания, снижает тяговое усилие, увеличивает ресурс сошника. Так как диски не забиваются и не залипают, можно проводить посев на высоких скоростях.
Усилены «проблемные» узлы: балка, дышло, подножка.
Изменена позиция шестерни привода. В оригинальной сеялке СЗП каток при малейшей неровности бил в привод. У сеялки Vita эта проблема решена — каток отнесен назад на семь сантиметров, и не соприкасается с приводом.
Как купить механическую зернотуковую сеялку Vita СЗП от производителя с гарантией?
Если вы решили расширить парк посевных устройств и купить модель VITA СЗП-3,6А VITA СЗП-3,6А-01 VITA СЗ-5,4, вы можете как приобрести их отдельно, так и совместно со сцепкой и маркерными устройствами. Оставьте заявку на странице техники («Узнать цену») или свяжитесь со специалистами «Алмаза» (раздел «Контакты») или обратитесь к официальному дилеру в вашем регионе (раздел «Где купить»).
