усилитель мощности рокот 5 ум исполнение 1

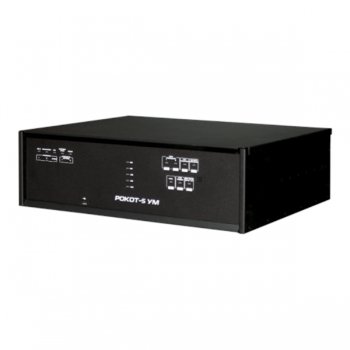

Рокот-5 УМ исп.1: Усилитель мощности
Цена: 16 297,00 руб.
Усилитель мощности, 120 Вт, 100 В, 2 зоны оповещения, 4 линии оповещения, цифровая линия управления, 2 линии светового оповещения с защитой от перегрузки и КЗ, линия контроля неисправности, встроенный РИП (под АКБ 2штх12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.
Работаем только с юридическими лицами.
Доставка – самовывоз или транспортной компанией.
Для оформления счета необходимо указать количество товара и нажать на кнопку «Оформить заказ». Счета выставляются круглосуточно.
Технические характеристики Рокот-5 УМ исп.1: Усилитель мощности
Назначение изделия
Усилитель мощности «Рокот-5 УМ» входит в состав системы речевого оповещения пожарной «Рокот-5» и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»
Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения. Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии. Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги. Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ. Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ. Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.
Усилитель имеет следующие основные режимы работы: – дежурный; – трансляция сигнала.
Особенности
– цифровая линия управления; – четыре выхода подключения линий оповещения разделённых на две зоны оповещения; – индивидуальная защита каждого выхода оповещения от перегрузки и короткого замыкания; – два выхода подключения линии светового оповещения защищенных от перегрузки и короткого замыкания; – периодический автоматический контроль (контроль производится, когда нет оповещения) линий оповещения и линий светового оповещения на отсутствие замыканий или обрывов; – отдельный выход для контроля неисправности; – автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220 В, и обратно, при восстановлении питания 220 В; – контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220 В и в случае разряда АБ, блок питания отключает нагрузку); – защита от короткого замыкания и переполюсовки выводов АБ; – возможность обновления прошивки.
– от сети переменного тока: 165…253
– от встроенного источника резервного питания: 12 В/2х12 Ач
Усилитель
Рокот-5 УМ-100 (Рокот-5 УМ исп.1)
Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения, цифровая линия управления, 2 линии светового оповещения с защитой от перегрузки и КЗ, линия контроля неисправности, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки
Входы и выходы усилителя
— Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
— Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
— Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
— Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
— Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
— Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.
Усилитель Рокот-5 УМ-100 (Рокот-5 УМ исп.1) производства компании Сибирский Арсенал по цене 36 602,12 RUB с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.
Рокот-5 УМ исп.1
Усилитель мощности
Усилитель мощности «Рокот-5 УМ» входит в состав системы речевого оповещения пожарной «Рокот-5» и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»
Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.
Усилитель имеет следующие основные режимы работы:
— дежурный;
— трансляция сигнала.
— цифровая линия управления;
— четыре выхода подключения линий оповещения разделённых на две зоны оповещения;
— индивидуальная защита каждого выхода оповещения от перегрузки и короткого замыкания;
— два выхода подключения линии светового оповещения защищенных от перегрузки и короткого замыкания;
— периодический автоматический контроль (контроль производится, когда нет оповещения) линий оповещения и линий светового оповещения на отсутствие замыканий или обрывов;
— отдельный выход для контроля неисправности;
— автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
— контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
— защита от короткого замыкания и переполюсовки выводов АБ;
— возможность обновления прошивки.
Рокот-5 УМ исп.1 Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения
Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения, цифровая линия управления, 2 линии светового оповещения с защитой от перегрузки и КЗ, линия контроля неисправности, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.
Усилитель мощности «Рокот-5 УМ» (далее – усилитель или УМ) входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система) и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»
Входы и выходы усилителя:
Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения. Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии. Характеристики выходов оповещения приведены в разделе 2.4.
Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги. Характеристики выходов светового оповещения приведены в разделе 2.5.
Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ (разъём RJ45 на задней панели).
Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ (разъём RJ45 на задней панели).
Выход НСП – неисправность (две клеммы «НСП» на задней панели) предназначен для сигнализации о состоянии усилителя.
Количество зон оповещения
Количество линий речевого оповещения в каждой зоне
Максимальная нагрузочная способность линий оповещения
Максимальное значение действующего напряжение выходного сигнала в линии оповещения
Количество линий светового оповещения
Количество линий управления
Количество записанных заводских речевых сообщений
Количество сообщений, записываемых пользователем для тревожного оповещения и тестирования
Количество сообщений, записываемых пользователем для оповещения по расписанию
Длительность пользовательских сообщений
ограничено ёмкостью SD карты
Количество линейных входов
Количество линейных выходов
Масса без аккумуляторной батареи, не более
Диапазон рабочих температур
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более
Напряжение питания (ток переменный)
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более
Номинальная емкость резервной аккумуляторной батареи
Характеристики Рокот-5 УМ исп.1:
Задайте вопрос специалисту о Рокот-5 УМ исп.1 Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения
Рокот-5 УМ исп.1 усилитель мощности, 120 Вт
Краткое описание:
Усилитель мощности, 120Вт (100В), 2 зоны/ 4 линии оповещения, 2 линии светового оповещения с защитой от перегрузки и КЗ, линия контроля неисправности, цифровая линия управления, встроенный РИП (под АКБ 2шт х 12Ач)
Отгрузка: Склад Санкт-Петербург, Москва *
Доставка: Самовывоз, Терминал ТК
Отправка товара в регионы: от 1 до 3-х дней *
Купить «Рокот-5 УМ исп.1 усилитель мощности, 120 Вт» можно прямо на сайте! Оформите заказ в интернет-магазине или позвоните по телефону +7 (812) 448-08-20
Наши преимущества
Описание Рокот-5 УМ исп.1
Усилитель мощности Рокот-5 УМ предназначен для работы в составе речевого оповещения Рокот-5. Усилитель Рокот-5 УМ используется в качестве дополнительного компонента системы Рокот-5 для увеличения мощности.
В максимальной конфигурации к одному прибору Рокот-5 ПУО можно подключить 4 усилителя Рокот-5 УМ и получить таким образом систему оповещения суммарной выходной мощностью 600 Вт.
Рокот-5 УМ поставляется в 2-х модификациях:
Конструкция Рокот-5 УМ исп.1 включает следующие элементы:
Основные функции
Усилитель имеет встроенную защиту, которая обеспечивает защиту:
Усилитель в автоматическом режиме осуществляет контроль линий оповещения и световых оповещателей на обрыв и короткое замыкание, а также состояния аккумуляторной батареи и напряжения питающей сети 220В.
Конфигурирование и настройка параметров усилителя осуществляется на ПК в конфигураторе Рокот-5 через USB-порт или Ethernet-интерфейс.
Подключение акустических систем и световых оповещателей
Усилитель Рокот-5 УМ предусматривает подключение акустических систем производства НПО «Сибирский Арсенал», типа АС-4, АС-4-2 и АС-5. Данные модели имеют встроенные цепи контроля неисправности линии оповещения, что позволяет диагностировать короткое замыкание или обрыв в линии. Суммарная мощность всех акустических систем не должна превышать мощность усилителя – 120 Вт.
Светодиодные световые оповещатели должны иметь рабочее напряжение 12В, например, Призма-301-12, Призма102. Суммарный ток в одной линии светового оповещения не должен превышать 250 мА.
Блок резервного питания
Питание прибора осуществляется от сети переменного напряжения 220В. Для резервирования питания в корпус прибора устанавливаются 2 аккумулятора 12В емкостью 12 А/ч включенные последовательно. В штатном режиме осуществляется подзарядка аккумуляторов в буферном режиме.
