Лампочки светодиодные двухконтактные для авто стоп и габарит
Выбор и замена стоп-сигнал / габарит W21/5W на светодиодную автолампу со стабилизатором напряжения, яркостью 300Лм. Как не потратить деньги зря. Хитрости при установке на Lancer 9 Wagon 2.0
Сегодня я пишу свой второй пост здесь…
Он опять будет посвящён светодиодам в нашем авто.
А точнее речь пойдет о выборе, параметрах на которые следует опираться, основных технических характеристиках, как не потратить лишний раз деньги, быть уверенным в качестве и надежности выбираемых светодиодных автоламп (они же LED).
Конкретно сегодня выбираю себе лампу W21/5W в задний стоп-сигнал совмещенный с габаритом.
Этот текст — это не есть догма, просто он основан на личном опыте, ведь я уже потратил деньги и время, а теперь стараюсь сохранить ваши…
Вопрос:
• Зачем менять обычные лампы накала, на светодиодные автолампы ( LED )?
довольно часто я слышу вопрос, и он не лишен смысла, ведь у многих к сегодняшнему дню уже прошла тяга к ледонизации, когда только с появление первых ламп все бросились их покупать, ставить ( и правильно в принципе, ведь не известно сколько пришлось бы ждать пока качества и подход к такой продукции возрастет), а потом быстро жалеть о потраченных деньгах и времени – они перегорали, начинали моргать, тускнеть, иногда плавиться, корежиться, и выделять скорее пародией на современные технологии.
Ответ: Есть несколько веских причин.
1. Правильно подобранная светодиодная лампа, это та которая не бросается в глаза своей инородностью, а сливается с общим видом тачки, придавая ей шарм, заставляя окружавших спросить себя: «У меня такая же машина, почему у меня не так…»
2. Хорошая светодиодная лампа будет потреблять в 5 раза меньше энергии аккумулятора, сохраняя и его потенциал и значительно экономя ресурсы генератора, а это все деньги на ремонт или покупку нового, и хотя день икс когда-нибудь настанет, пусть лучше позже, чем раньше ;-). (чуть ниже будет комментарий в цифрах, всё обосную)
3. При всём при этом света давать она будет в 2 раза больше (и опять чуть ниже будет комментарий в цифрах, всё обосную)
4. Ресурс хорошей светодиодной лампы 10 лет
Теперь подробнее о самом выборе лампы.
Сейчас их появляется на рынке светодиодных автоламп ( LED ) всё больше и больше, продавцы продают их всё дороже и дороже, покупатель покупает…а потом идет меняет.(((
Я выбирал в этот раз себе лампы в стоп сигнал совмещенных с габаритом, выбирал на LANCER 9 WAGON 2.0, короче на свой универсал)
Главный вопрос, который следует себе задать:
«Что я хочу получить от установки такого девайся?»
Варианты:
1. Хочу такую, которая бы ослепила всех водителей позади меня метров на 500 чтобы близко никто не подъезжал…
Это не ко мне, давайте уважать каждого участника, дороги хватит на всех (а если и не хватит, то тоже на всех)
2. Хочу просто так, главное чтобы самая дешевая…
Боюсь и в этом не я помогу, а Гугл, Яндекс и Китай.(дорогое, не всегда значит лучшее, просто цена это не самый главный параметр…)
3. Хочу такую, которая будет светить ярче, чем стандартная, но слепить никого не будет, хочу чтобы особо даже не бросалось в глаза, что я поставил LED, а чтобы всё выглядело круче, что и вызывало бы одобрение окружающих и чувство удовлетворенности от себя, от потраченных денег и времени.
А вот это Вам сюда, всё правильно, заходите, присаживайтесь подобнее перед монитором…мы начинаем…
Сейчас мы пытаемся определиться с лампой.
Как?
Просто!
Лучше всего взамен совмещённой лампы стоп-сигнал габарит с цоколем W21/5W будут смотреться лампы, которые светят на весь отражатель, а не только перед собой, именно в этом случае цвет будет более насыщенный, а свет ярче, а заполнив отражатель светом лучше, чем лампа накала общий вид фонаря изменится до неузнаваемости!
Если говорить цифрами и картинками, то
2.Одновременно с этим только 10% ( в худшем случае 20%) света должно быть направлено вперед, остальные 90% (80%) долго светить на отражатель, свет многократно отражаясь заполнит весь фонарь, а мы получим максимальный эффект так, как будто у вас не одна лампа, а сотни…:)
3. Если выполняется условия 1 и 2, то Вы смело можете брать светодиодную лампу более мощную по световому потоку, чем стояла у вас в стоке.
Например, у меня (как почти у всех) в стоп сигнале стоит лампа мощностью 21Вт, а световой поток который она дает равен примерно 150Люмен.
В дальнейшем при выборе светодиодных автоламп, руководствуйтесь не мощностью лампы в Ваттах, а силой светового потока в Люминах!
Например одна авто LED имеет мощность 7,5W, и позиционируется продавцом как ультрояркая и ультромощная, однако световой поток у нее всего 350Лм.
Другая же лампа имеет мощность 4,7Вт, а световой поток равен 300Лм.
Какая из ламп более эффективна — понятно. При чем при одной и той же силе света разница в Ваттах будет тупо рассеиваться в тепло (то есть просто нагреваться будет)
На своем опыте могу сказать, что в стоп-сигналы можно смело ставить лампы с потоком 300-400 люминов, но только КРАСНЫЕ, и только если выполняется условие 1 и условие 2.
Поставите белые, цвет фонаря будет в итоге розовый, а это не очень то круто смотрится. ИМХО
Поставите 400 люминов, которая будет светить только перед собой, ослепите всех подряд! (чем это может обернуться, я даже гадать не хочу)
Вот картинка, ее лучше в новом окне открыть
основные типы ламп, которые устанавливаются в стоп-сигнал
Какие лампы не посоветую:
Это точно не должны быть лампы 1 ряда, т.к. эти лампы имеют направленное свечение вперед, слепить будут, эстетики, красоты, красноты не будет!
Не стоит брать и лампы из 2 ряда, несмотря на то, что у них есть светодиоды которые светят не только вперед но и вокруг лампы, однако они не дают нужный угол рассеивания, а главное, вперед светят слишком много ламп, то есть опять будет слепить и не будет давать рассеивания на отражатель
Какие уже можно покупать:
Лампы из 3 ряда – это уже хороший вариант, т.к. здесь 20% света идет вперед, остальные 80% вокруг лампы, это даст более менее равномерное свечение вокруг лампы и не будет ослепительно ярко светить вперед
Можно смело покупать:
Это ряд 4. Здесь только 10% света направлено вперед, остальное вокруг лампы, то есть именно такая лампа полностью заполнит светом отражатель и даст максимальный эффект!
Что поставил себе я😕
Это лампа из ряда 5, она тоже лишь 10% света пускает вперед, остальное на отражатель, она не слепит своими точками сзади едущего автолюбителя, при этом создает эффект полностью усеянную светодиодиками фару стоп-сигнала!
На каждой лампе 60 светодиодов размером 3528
C этим производителем я столкнулся впервые здесь
www.drive2.ru/cars/hyunda…4062246863888492912/#post
, а теперь остановиться не могу:-)
Это опять гарантия пол года
Это опять качество, берешь в руки и диву даешь как все собрано!
Это двухнитивая автолампа типа W21/5W
Видимы угол рассеивания 300 градусов
Стабилизатор напряжения, обеспечивающих всегда 12В, даже при скачках до 30 вольт. Без него я щас ничего не устанавливаю!
Максимальная мощность потребления 4,8Вт, при этом
в режиме габарита 0,72Вт. в режиме стоп-сигнала 4,08Вт.
Напомню, что обозначение w21/5w говорит о том, что габарит имеет мощность 5Вт (у нас 0,72Вт), а стоп-сигнал 21Вт (у нас 4,08Вт)
Световой поток лампы равен 300Лм.
Стандартная лампа 21Вт = примерно 150Лм.
То есть новая лампа в 2 раза ярче и в 5 раз более экономичная, а наличии стабилизатора позволяет быть уверенным в ее долговечности…
Кстати, вдруг интересно кому, то в режиме габаритов лампа потребляет 0, 06А, в режиме стоп синала ток потребления 0,34А.
Переходим к установке…
В целом все просто есть только одно большое НО (о нем позже)
Лучше скинуть клемму «минус» с аккума (предохранители будут целее)
Первый шаг, взять крестовую отвертку
и открутить четыри шурупа, которые и держат задний фонарь
После этого ее можно снимать. Аккуратно, но сильно просто тянем ее на себя. Ровно тяните без наклонов.

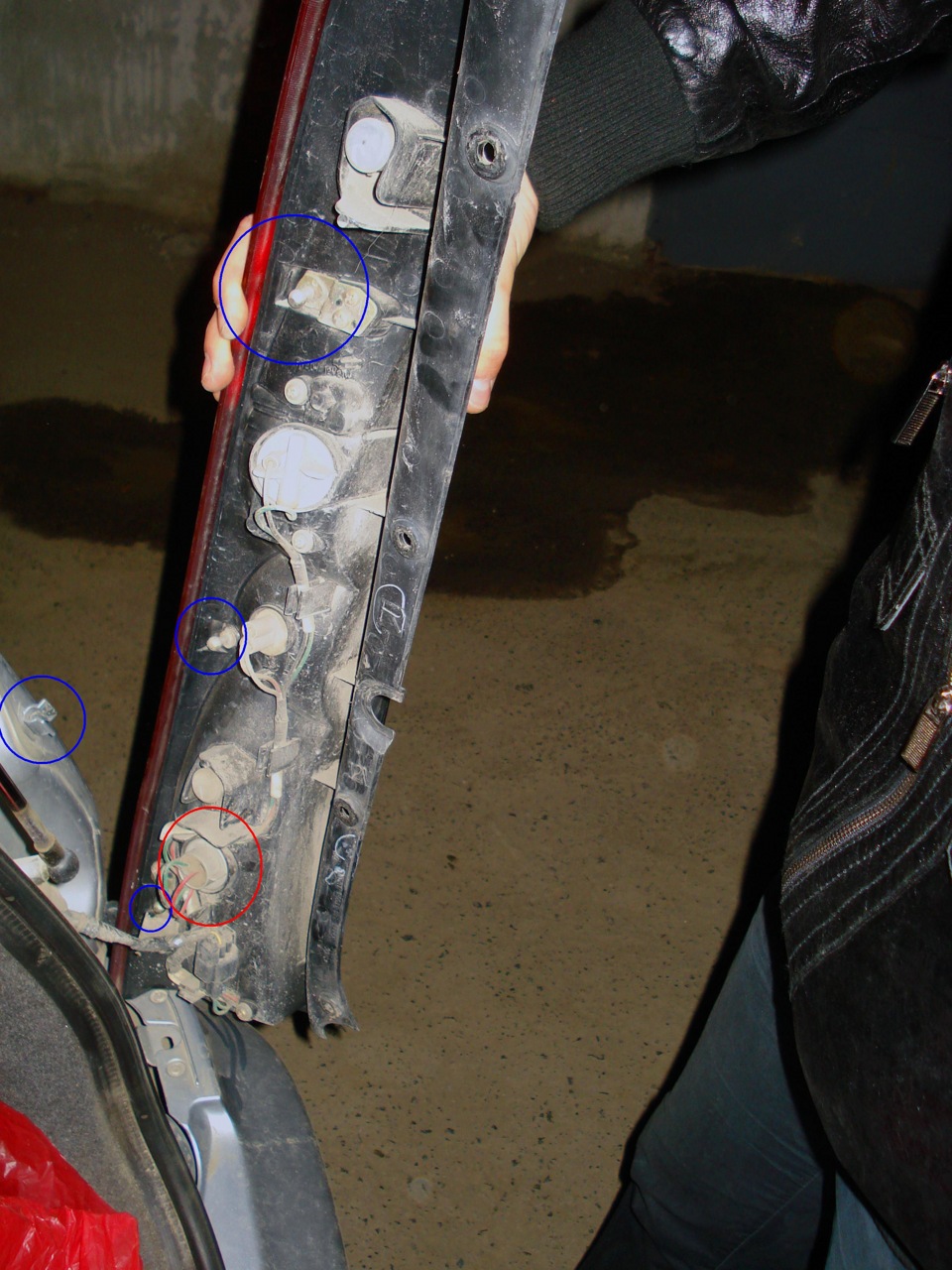

Держится фонарь на таких защелках
Вот и она. Посмотрите на зещелки патрона, чтобы его не ломать
Остается на ее место поставить новую лампу…
Поскольку лампа диодная, то важна полярность, если неправильно вставите лампу, она просто не загориться, но ни с ней ни с проводкой ничего не случится!
Просто вначале поставьте лампы, потом накиньте клемму обратно, проверьти горят ли они, если нет, то переставьте, если да то пора по пиву…
Собираем все в обратном порядке и смотрим сравнительные фотки с обычной лампой и с новой светодиодной лампой задних габаритных огней / стоп-сигналов W21/5W на Mitsubishi Lancer 9
Здесь слева на фотке обычнаая лампа, справа LED

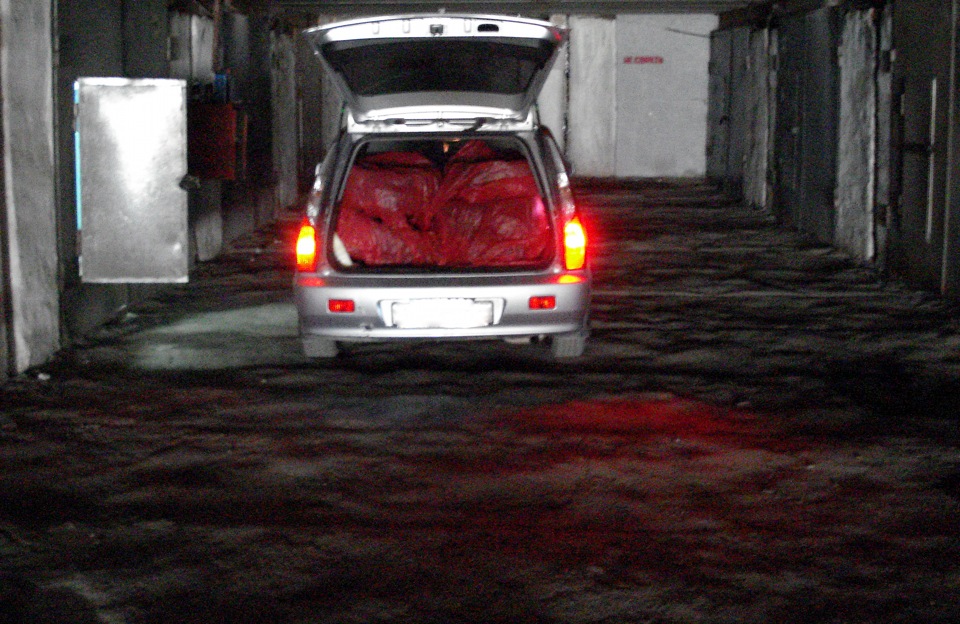

В режиме габаритов
Здесь слева на фотке обычнаая лампа, справа LED
В режиме Стоп-сигнал

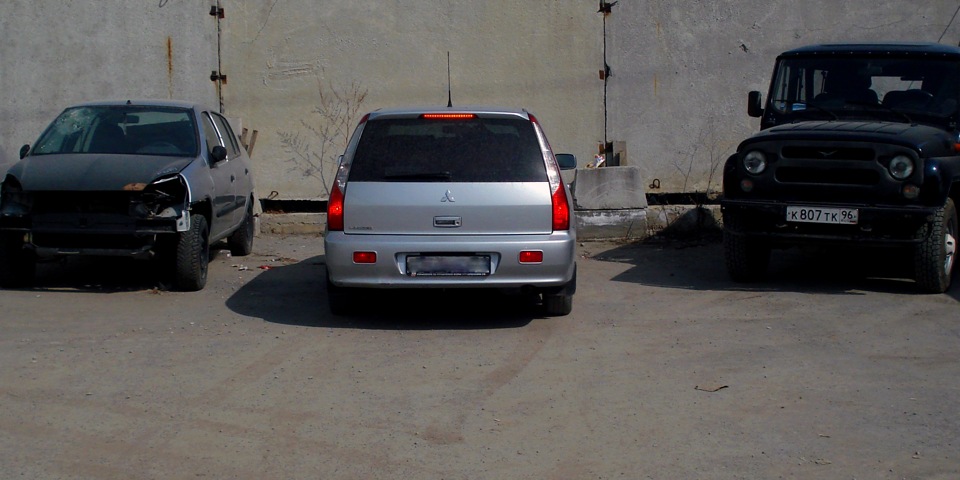

На улице ярким летним днем в режиме Стоп-сигналов. Слева обыная, справа светодиодная
На этой фотке уже обе лампы светодиодные в режиме Стоп-Сигнала
Однако после того, как всё было сделано, вскрылась одна существенная проблема, без которой лампы адекватно(то есть правильно работать не будут)…
Что это и как избавиться, уже расскажу завтра…, а то пора бежать…;-)
Если статья вас чем-нить зацепила, оценитее ее лайком;)
Если после замены у Вас лампы работают неадекватно, добро пожаловать во вторую часть, вот они и начались хитрости подключения… ЭТО ТОЛЬКО У УНИВЕРСАЛОВ ТАКАЯ ПРОБЛЕМА!
НА СЕДАНАХ ПРОБЛЕМ НЕТ
Светодиодная лампа для габарита и стоп-сигнала
В этом обзоре я расскажу про светодиодные лампы в цоколе 1157, предназначенные для габаритных огней и стоп-сигнала.
Лампа содержит 16 SMD светодиодов типоразмера 3030. Четыре из них расположены торце лампы, под пластиковой линзой. Остальные 12 поделены на группы, по три в каждой и расположены по четырем сторонам лампы. Светодиоды, расположенные по периметру лампы, защищены от внешних воздействий прозрачной пластиковой вставкой. Пластиковая вставка закреплена между двумя кольцами с насечками. Верхнее кольцо, также удерживающее линзу, накручено на корпус лампы, и место соединения промазано герметиком. На боковых светодиодах установлены 4 отражателя.
Сразу возникает вопрос с теплоотводом. Светодиодов много, тепло отводить надо, а пластиковая колба явно этому препятствует. В любом случае далее мы этот вопрос разберем более детально, а пока рассмотрим основные параметры ламп.
Цветовая температура ламп: 6500К.
Максимальный световой поток: 680Лм.
Размер лампы: 55,5 х 18мм. Вес: 16г.
Заявленная потребляемая мощность 80Вт, вот тут заявяли так заявили. Для себя я сделал вывод, что при выборе светодиодных ламп в цоколях 1156, 1157, на это значение мощности можно не обращать внимания. Его всегда указывают несколько большим, чем в действительности, в данном случае, что-то уж слишком перестарались. Конечно, потребляемую мощность во всем диапазоне напряжений я замерил и расскажу об этом.
Диапазон рабочих напряжений указан следующим образом: 12-24V. Весьма не однозначно то ли подразумевается, что лампа рассчитана на этот диапазон напряжений, то ли подразумевается, что лампа предназначена для работы в бортовых сетях 12 и 24В. А значит, что максимальное напряжение превысит 24В. Дабы не оставить этот вопрос без ответ я протестировал ламу в диапазоне напряжений от 9 до 30В. До 9В лампа не светит, поэтому значения ниже этого уровня я в график включать не стал.
Для большей наглядности я построил по табличным данным график зависимости потребляемой мощности от напряжения.
Это не есть хорошо, когда потребляемая мощность в режиме габарита примерно равна потребляемой мощности в режиме стоп сигнала. Видим что на 14В потребляемая мощность почти 5Вт, для ламп подобного типа это многовато. Посмотрим как у нас обстоят дела с нагревом лампы.
Для этого эксперимента я как обычно поместил лампу в маленькую коробочку, в которой она находилась на протяжении всего теста. Нагрев лампы проводился при питающем напряжении 14В. Из следующего графика и теплограмм видим, что максимальная температура светодиода в режиме габарита составила 83,3 °С, в режиме стоп-сигнала 104,5 °С.
Две теплограммы слева это режим габарита и стоп-сигнала, без защитного стекла, справа в защитном стекле. Нагрев в обоих случаях проводил в защитном стекле, но на картинках слева я его снимал.
Для большей наглядности приведу кривую нагрева. Видим, что лампа выходит на установившейся режим работы примерно за 15 минут.
Видим, что максимальная рабочая температура находится на пределе (это я про режим габарита). При езде по городу значение температуры явно будет выше за счет частого нажатия на педаль тормоза.
Давайте посмотрим на эти лампы в деле.
Для начала я сравню данную светодиодную лампу со штатной галогенной лампой на 20Вт в условиях плохого освещения.
А для того, чтобы оценить численно, во сколько раз светодиодная лампа ярче штатной галогенной лампы я воспользуюсь люксметром. Расположив датчик на 10см от лампы, я замерю освещенность создаваемую лампами и затем сравню полученное значение.
Получилось, что данная лампа ярче штатной галогенной лампы в режиме габарита в 4,7 раза, в режиме стоп-сигнала в 2,5 раза.
Обычно подобные лампы очень легко можно доработать вытащив драйвер и заменив резистор. Это позволит добиться нужного значения яркости и снизить тепловыделение. Так я и рекомендую обычно делать, но в данном случае драйвер расположен таким образом, что его проблематично достать из цоколя. А наличие герметика делает эту задачу очень трудно решаемой. Да и покупая лампы по такой цене, не очень хочется что-либо дорабатывать. Хочется поставил и забыл.
Давайте также посмотрим как светят данные лампы при дневном свете.
Также можно посмотреть видео версию этого обзора:
На этом у меня всё.
Надеюсь обзор был для вас полезен.
