Камера заднего вида ЦМФ 7 мест
Первое, что надо сделать в газели с 2диновым экраном это конечно установить камеру. Почему ГАЗ до сих пор не предлагает этого даже в опции-непонятно, ведь уже все для ее установки готово.
На ЦМФ газ решил, что камера должна стоять внизу в бампере. Это не очень правильно, ибо если не видишь хотя бы части кузова, сложно припарковаться в 5 см от пандуса.
Некоторые ставят в повторитель стоп сигнала, но тогда появляется проблема что нет камеры когда откроешь двери. Ставить ещё одну это уже как то через чур. Поэтому ждём с Али камеру для Мерседесов для размещения на крышу
.
А пока временный вариант
Для протяжки кабеля необходимо снять 3 детали в «чердаке», левую накладку стойки лобового стекла, ну и собственно ГУ.
Снимаем накладку с 2 светильниками
Снимаем накладку с местом для динамиков
Откручиваем и вытаскиваем дно «чердака»
, снимает левую накладку стойки лобового
Для протяжки кабеля оттягиваем накладку над левым глухим стеклом.
Для того, чтобы снять ГУ, снимаем рамку-просто тянем верх ее на себя.
Для подключения камеры нам потребуются:
10 метров кабеля для наблюдения КВК-2*0,5 или 0,75, камера заднего вида, кусок провода от автомобильной проводки (около метра), отсутствующая нога для разъема миниИСО(можно купить в магазинах продающих автозвук), там же можно взять ножевой разъем для подключения к другому кабелю. Если есть желание, можно сразу прокинуть провода для задних колонок. Для 7местного авто нужно 7 метров акустического кабеля и 4 ноги для разьема ИСО.
Кабель протягиваем в скрытой полости под потолком, спускаем в такой же полости у левого фонаря. Внизу есть резиновая заглушка, через нее кабель выводим в бампер. Вынимаем заглушку из центра бампера и вытаскиваем кабель.
У камеры отрезаем разъемы, красный кабель паяем к красному, черный к черному и наружной обмотки видеокабеля. Жёлтый кабель от камеры к центру видеокабеля.
Внутри салона кабель спускаем по левой стойке и протягиваем к магнитоле. У магнитолы находим разъем на котором написано камера.
Вытаскиваем из штекера контакты и любым способом соединяем с нашим кабелем. Красный к красному, черный с черным и наружной обмоткой. Белый к центральной жиле видеокабеля.
Теперь надо протянуть кабель к магнитоле, чтобы она понимала, когда включена задняя передача. Для этого нужно один отрезок кабеля обжать ногой для разъема миниИСО и вставить в зелёную колодку в 7 контакт
. Теперь надо прицепиться к кабелю идущему к фонарю заднего хода. Из левой стойки идёт гофра. Внутри нее синий кабель, к нему и надо подключаться. Для удобства я разьединял разъем под панелью и откручивал кабель закреплённый на массу(ключ на 10). Вытащил вверх и аккуратно прицепил кабель. Вернул обратно.
Для задних колонок нужно в аудио колодку разъема ИСО добавить 4 ноги, можно взять из другого разъема ISO. Нужны зелёные и фиолетовые каьели
Собираем в обратной последовательности. Камеру прикручиваем к бамперу обычными саморезами, как вам больше картинка понравится.
Камера заднего вида ЦМФ 7 мест
Первое, что надо сделать в газели с 2диновым экраном это конечно установить камеру. Почему ГАЗ до сих пор не предлагает этого даже в опции-непонятно, ведь уже все для ее установки готово.
На ЦМФ газ решил, что камера должна стоять внизу в бампере. Это не очень правильно, ибо если не видишь хотя бы части кузова, сложно припарковаться в 5 см от пандуса.
Некоторые ставят в повторитель стоп сигнала, но тогда появляется проблема что нет камеры когда откроешь двери. Ставить ещё одну это уже как то через чур. Поэтому ждём с Али камеру для Мерседесов для размещения на крышу
.
А пока временный вариант
Для протяжки кабеля необходимо снять 3 детали в «чердаке», левую накладку стойки лобового стекла, ну и собственно ГУ.
Снимаем накладку с 2 светильниками
Снимаем накладку с местом для динамиков
Откручиваем и вытаскиваем дно «чердака»
, снимает левую накладку стойки лобового
Для протяжки кабеля оттягиваем накладку над левым глухим стеклом.
Для того, чтобы снять ГУ, снимаем рамку-просто тянем верх ее на себя.
Для подключения камеры нам потребуются:
10 метров кабеля для наблюдения КВК-2*0,5 или 0,75, камера заднего вида, кусок провода от автомобильной проводки (около метра), отсутствующая нога для разъема миниИСО(можно купить в магазинах продающих автозвук), там же можно взять ножевой разъем для подключения к другому кабелю. Если есть желание, можно сразу прокинуть провода для задних колонок. Для 7местного авто нужно 7 метров акустического кабеля и 4 ноги для разьема ИСО.
Кабель протягиваем в скрытой полости под потолком, спускаем в такой же полости у левого фонаря. Внизу есть резиновая заглушка, через нее кабель выводим в бампер. Вынимаем заглушку из центра бампера и вытаскиваем кабель.
У камеры отрезаем разъемы, красный кабель паяем к красному, черный к черному и наружной обмотки видеокабеля. Жёлтый кабель от камеры к центру видеокабеля.
Внутри салона кабель спускаем по левой стойке и протягиваем к магнитоле. У магнитолы находим разъем на котором написано камера.
Вытаскиваем из штекера контакты и любым способом соединяем с нашим кабелем. Красный к красному, черный с черным и наружной обмоткой. Белый к центральной жиле видеокабеля.
Теперь надо протянуть кабель к магнитоле, чтобы она понимала, когда включена задняя передача. Для этого нужно один отрезок кабеля обжать ногой для разъема миниИСО и вставить в зелёную колодку в 7 контакт
. Теперь надо прицепиться к кабелю идущему к фонарю заднего хода. Из левой стойки идёт гофра. Внутри нее синий кабель, к нему и надо подключаться. Для удобства я разьединял разъем под панелью и откручивал кабель закреплённый на массу(ключ на 10). Вытащил вверх и аккуратно прицепил кабель. Вернул обратно.
Для задних колонок нужно в аудио колодку разъема ИСО добавить 4 ноги, можно взять из другого разъема ISO. Нужны зелёные и фиолетовые каьели
Собираем в обратной последовательности. Камеру прикручиваем к бамперу обычными саморезами, как вам больше картинка понравится.

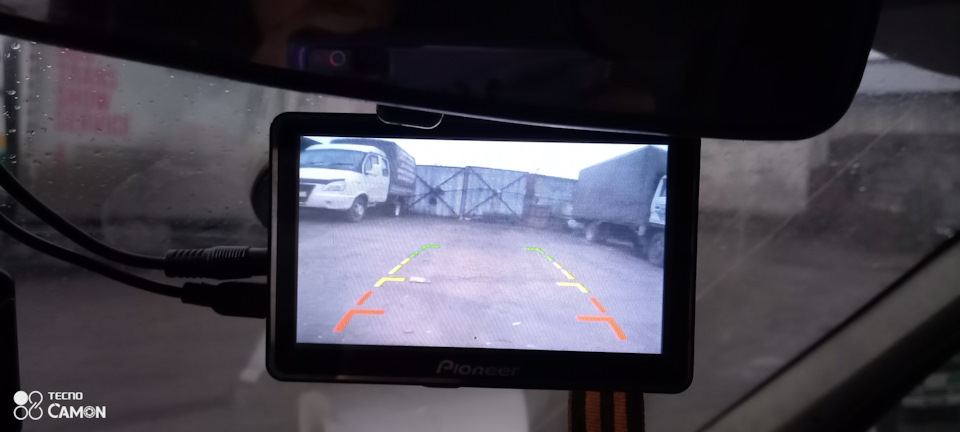

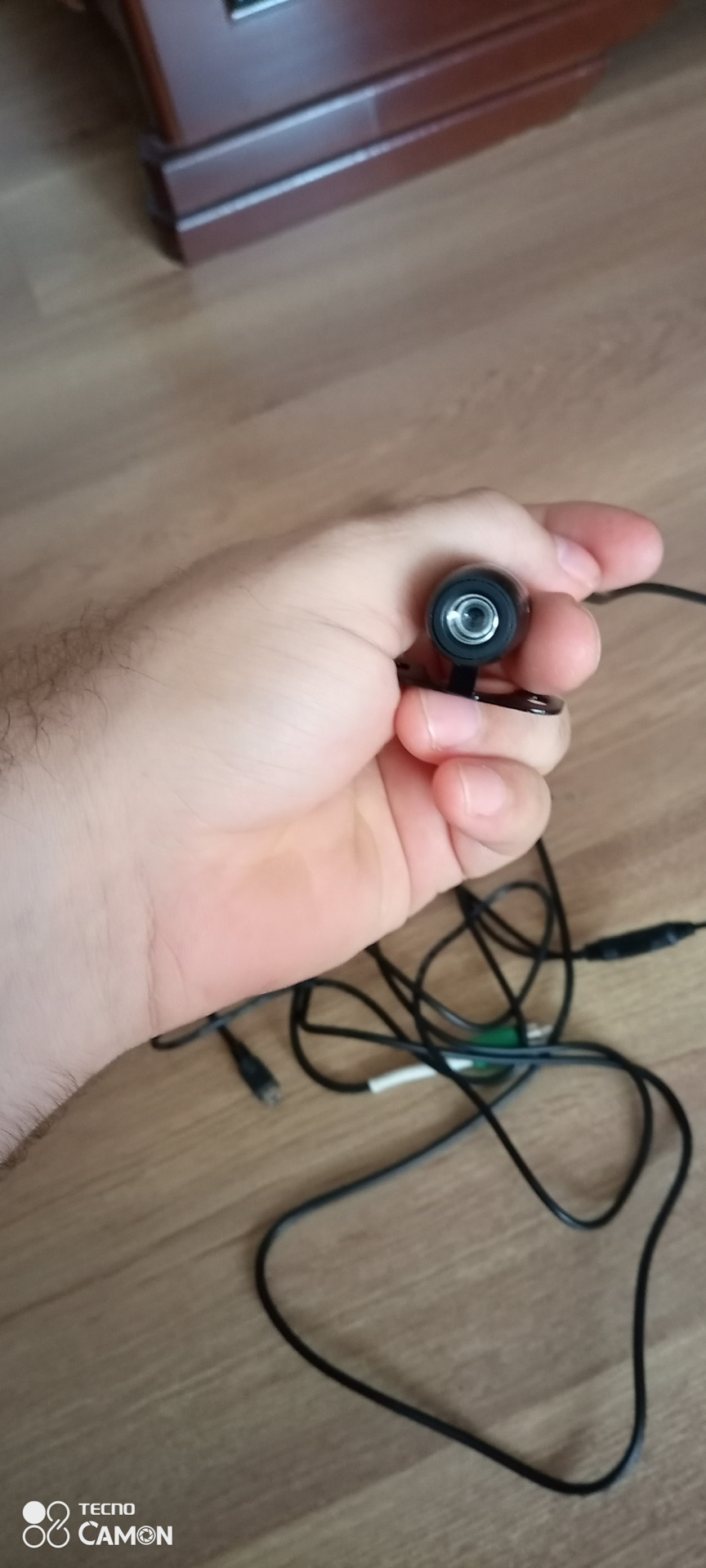

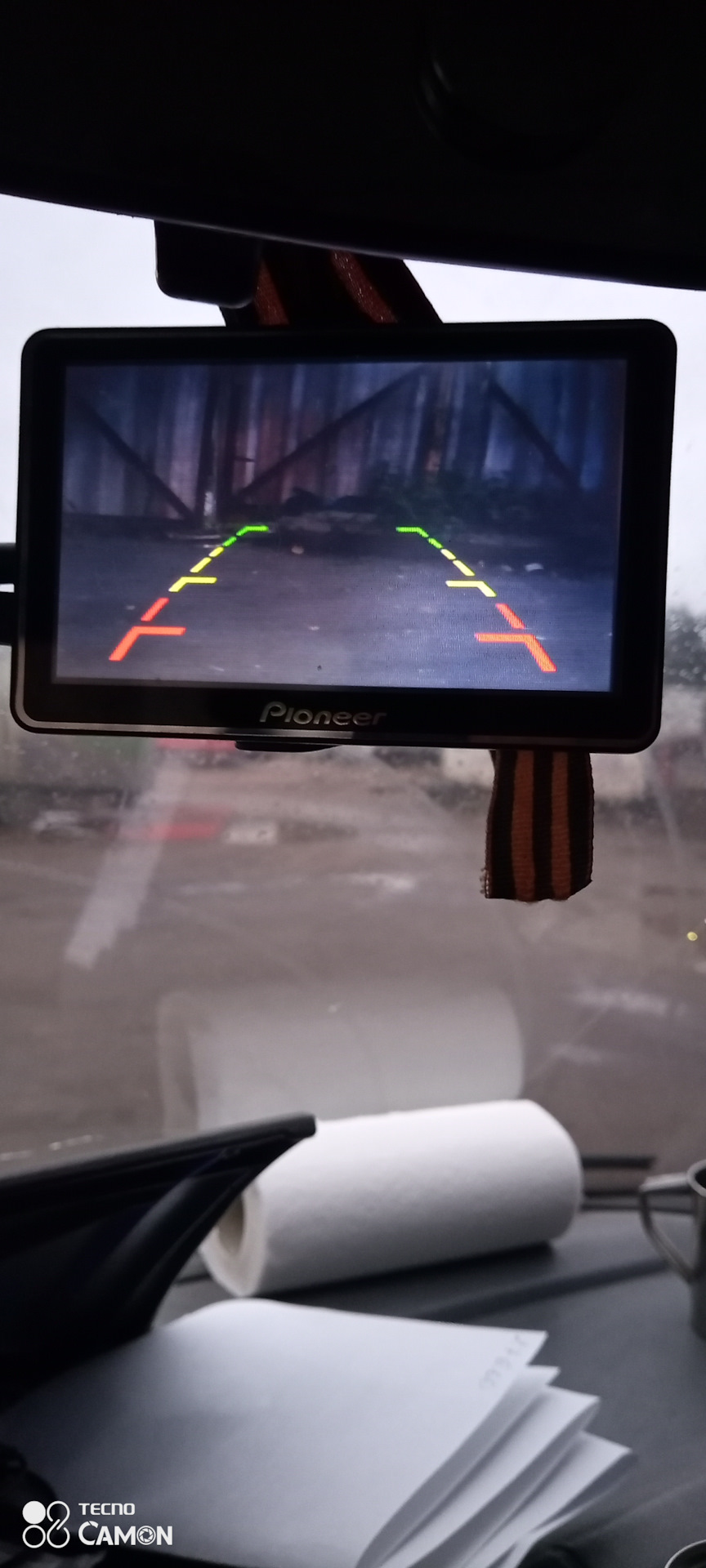

Камера заднего вида бюджетно.
ГАЗ Газель 2002, двигатель дизельный 2.2 л., 95 л. с., задний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 13
печально будем герметизировать.
Берешь Китай, правило номер 1 — все промазать, все стыки, щели, входы проводов силиконовым герметиком, просушить, только после монтаж, иначе до первой воды.¯\_(ツ)_/¯
Себе поставил в 2014 году на фургон очень помогает возить негабарит 6 метров и сдавать назад видно край груза
круто! дешево и сердито.

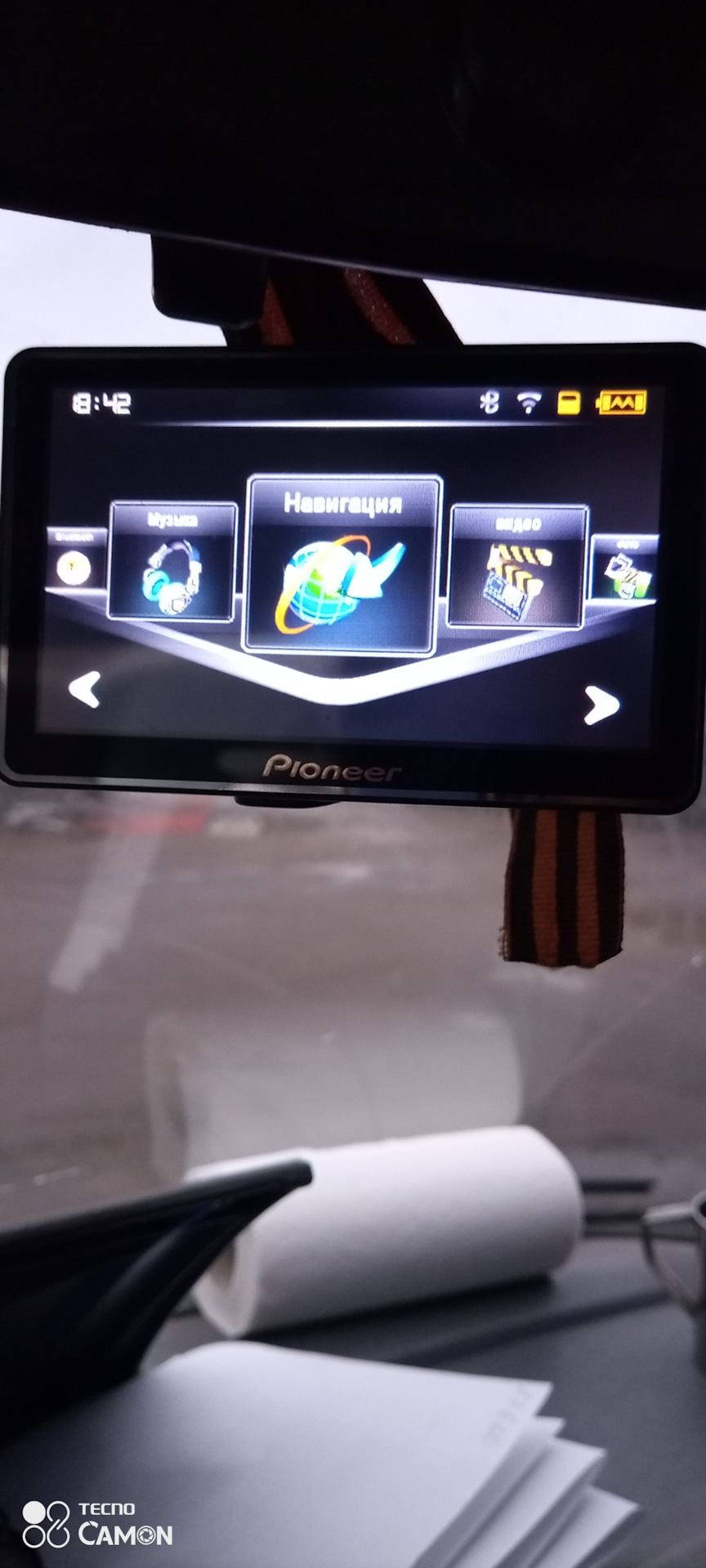

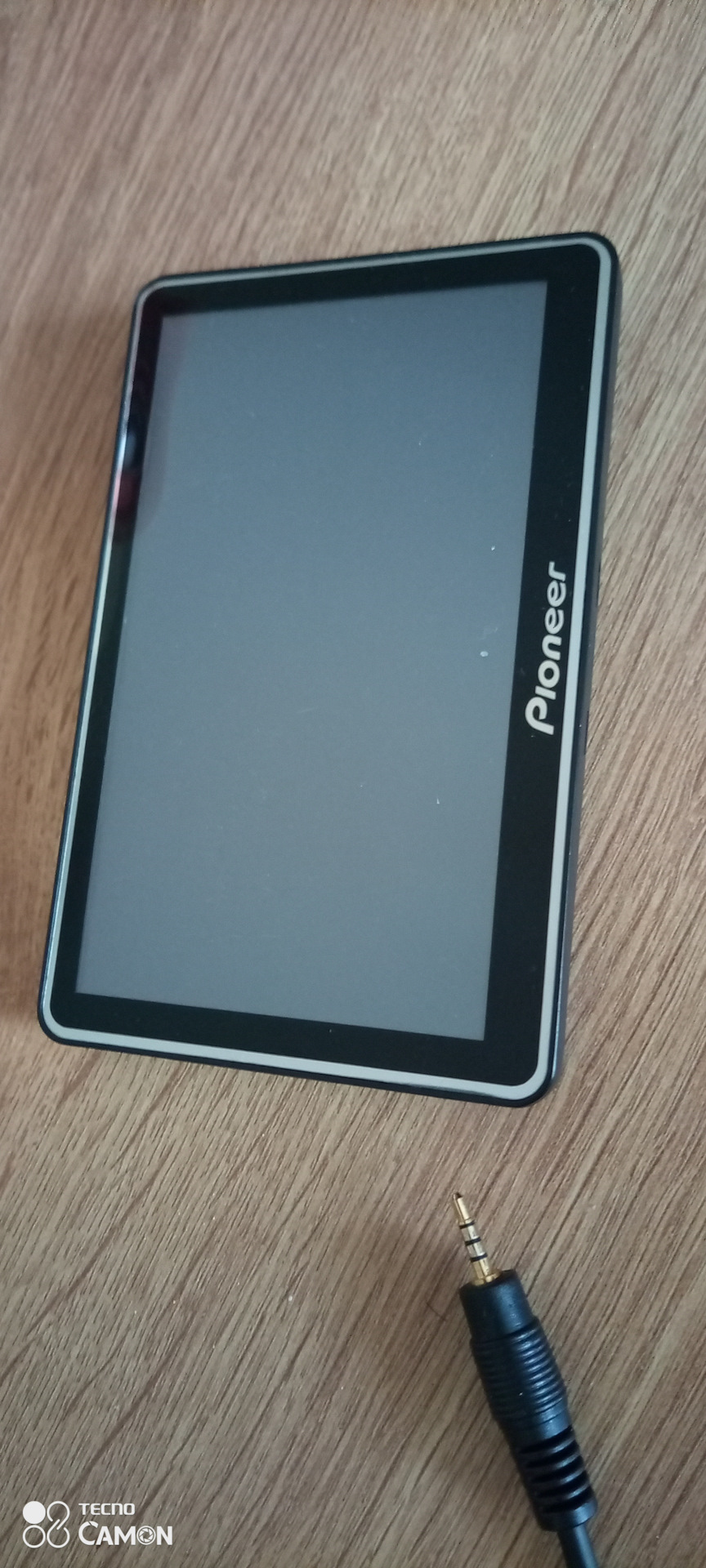

У меня в бусе такой же навигатор стоит, тоже надо замутить!
Навигатор то самому включать?
Понятно, себе парктроник с камерой ставил, она включается при вкл. Заднего хода.
Так спросил, думал автоматом включается
Не только когда включен.

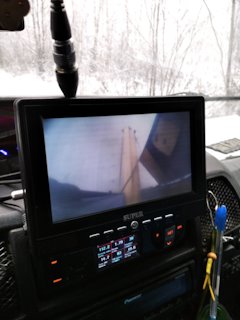

Прикольная тема, себе тоже ради этого магнитолу покупал, камера у меня правда HD, за 1500р, ночью в принципе неплохо показывает, единственное что щас как раз осень, сырость, слякоть, все эти проводочки гнить начнут, посмотрим перезимует ли камера!
