Как сварить выпускной коллектор

Сварка выпускного коллектора

Одной из составных частей ДВС является выпускной коллектор. В процессе эксплуатации он изнашивается. Такое характерно для автомобиля с любым пробегом. Причин для образования трещин немало: от заводского брака, некорректной сборки до динамического разрушения. При выходе детали из строя не спешите запчасть менять. Многие автосервисы специализируются на сварке выпускных коллекторов. Имея сварочный аппарат в гараже, можно реставрировать деталь своими руками. Сделать это можно несколькими методами. Коллектор производится из нержавеющих труб или чугуна. Сварке поддаются оба сплава, но любая технология со своими нюансами. Специалисты готовы поделиться опытом.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Выпускной коллектор: причины выхода из строя и обслуживание

В зависимости от марки машины и типа двигателя, на двигатель устанавливаются модели различных модификаций. Их можно разделить на две группы:

К блоку ДВС коллекторы крепятся на фланцы. При каждом такте в камеру поступают под давлением отработанные газы. Их температура достигает 900 градусов. Понятно, что деталь, работая в таком режиме, способна сломаться.

Нарушение герметичности выпускного коллектора – самый сложный дефект. Возможные ситуации:

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Все эти повреждения – проблема. Для многих автомобилей процедура замены детали затягивается на месяцы – «родные» запчасти иногда приходится заказывать.

На многих СТО их восстанавливают. Сварка коллекторов в зависимости от их модификации производится методами горячей, холодной или аргоновой сварки. Работы производят разным типом оборудования, с использованием электродов или присадочной проволоки. Реставрацией можно заняться во дворе дома или гараже. Как заварить выпускной коллектор самостоятельно? Рассмотрим подробно каждый из методов.

Сварка чугунного выпускного коллектора

Температурная обработка высокоуглеродистого сплава связана с определенными трудностями:

Сварка выпускного коллектора из чугуна под силу стажистам. Новичкам лучше не браться за реставрацию детали автомобильного двигателя, или сначала нужно потренироваться на бросовых изделиях из чугуна. До недавнего времени за ремонт чугуна сварщики не брались. Шов получался с большим содержанием окалины, в зоне разогрева металл трещал. После появления специальных медесодержащих электродов, позволяющих снижать температуру в ванне расплава до +120°С, появилась возможность создавать прочные соединения.

Горячий и полугорячий способы принципиально не различаются. Трещина наплавляется медесодержащими присадками при предварительном прогреве детали. При горячем, деталь разогревают в печи до температуры +600°С, появляется малиновый отлив. Он заметен при затенении. После этого приступают к сварке. Чтобы деталь быстро не остывала, ее периодически прогревают паяльной лампой. При полугорячем способе деталь разогревают в пределах +300°С. Получается ровный шов. Очень важно поддерживать температуру во время охлаждения. Если глубина трещины большая, ее:

Делают многослойное соединение. Каждый шов обязательно проковывается, длина проходки не более 3 см. Швы для надежности соединения делают перпендикулярно. При электродуговой сварке используют электроды марки ЦЧ-4.

Холодный способ не предусматривает предварительной подготовки. Трещина наплавляется в температурном режиме до 200°С. Для работы используют специальные электроды ОЗЧ-6, ОЗЧ-2.

Прочность на излом у холодного соединения ниже. Для ответственных соединений (когда патрубок выходного коллектора отломлен полностью) лучше брать электроды МНЧ-2. При газовой сварке полуавтоматом применяют медную присадочную проволоку.

Сварка коллектора из нержавейки

Трубчатые комплектующие обычно прогорают в местах изгибов. Сложности работы с нержавейкой:

Для устранения дефектов применяется метод аргоновой сварки. Защитная атмосфера оберегает металл от окисления, из-за обдува меньше прогревается область, граничащая с рабочей зоной. Необходимо учитывать, что теплопроводность нержавейки ниже, чем у черных низкоуглеродистых сплавов. Нужна небольшая сила рабочего тока, она подбирается экспериментально. Важно соблюдать скорость образования шва. Металл варится большими проходами, чтобы не возникало межкристаллической коррозии в области соединения. Режим работы зависит от используемого оборудования.

Холодная сварка при ремонте выпускного коллектора

Небольшие дефекты заделывают с использованием специальных клеевых составов, называемых «холодной сваркой». До нанесения смеси ремонтируемую зону необходимо обезжирить. Пользоваться клеями следует строго по инструкции. Тогда получается заплата, по физическим свойствам схожа с металлом. Такой метод удобен для устранения трещин и прогаров в труднодоступных местах. Клей – лишь временная мера устранения поломки. Под большой нагрузкой горячих отходящих из цилиндров газов латанная комплектующая долго не простоит. Клеевой состав не рассчитан на динамические нагрузки, зато отлично выносит статические. Перед приобретением клея важно изучить его характеристики.

Заключение

При сбоях в работе двигателя обязательно проверяют целостность выходного коллектора. Это – наиболее уязвимая деталь, эксплуатируемая в агрессивной среде под большим давлением. При обнаружении дефекта оцените, сможете ли произвести ремонт детали самостоятельно. Не имея опыта, за такую ответственную работу лучше не браться, доверить реставрацию специалисту.

Источник

Сварка выпускных коллекторов своими руками

Выпускной коллектор — один из важнейших компонентов вашего автомобиля. Простейший коллектор состоит из нескольких труб, сваренных между собой в единую систему, по которой происходит вывод выхлопных газов. Выпускной коллектор есть в каждом автомобиле, независимо от его цены или года выпуска.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Поскольку это один из важнейших узлов, ему приходится выдерживать колоссальные нагрузки. В таких условиях коллектор не способен исправно работать и на нем образуются трещины, а иногда сквозные дыры. Особенно, если автомобиль старый и техническое обслуживание проводилось не часто. В таких ситуациях необходима сварка коллектора. С ее помощью можно отремонтировать агрегат и не приобретать новый. В этой статье мы расскажем все, что необходимо знать о сварке выпускных коллекторов.

Общая информация

Вне зависимости от автомобиля в нем может быть установлен трубчатый или цельный коллектор. Цельный агрегат отливается из чугуна и не имеет швов. Он наиболее прочный и долговечный. Трубчатый изготавливается путем сварки нескольких труб в единую систему. Такой вариант менее надежный, но более ремонтопригодный, поскольку зачастую лопаются именно швы и их можно без проблем наплавить заново.

Сами коллекторы изготавливаются из чугуна, жаростойкой стали или алюминия. Агрегат охлаждается с помощью воздуха, но порой этого недостаточно. В критических ситуациях коллектор сильно перегревается или переохлаждается, швы лопаются, образуются трещины или другие видимые дефекты.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Причиной возникновения трещин могут стать неисправности в двигателе, неправильная работа катализатора, неаккуратная езда по лужам и слякоти, неправильная мойка двигателя, агрессивная манера вождения и многое другое. Иногда частые поломки связаны с браком на производстве или желанием производителя сократить срок эксплуатации авто. Современные автоконцерны не ставят в приоритет качество своих автомобилей, часто изготавливая комплектующие из некачественного металла или допуская огрехи при сборке. Сварка коллектора необходима, если трещины достигли длины 5 сантиметров и больше, если фрагменты коллектора выгорели, сам коллектор раскололся на несколько составных частей, лопнули швы.

Ремонт выпускного коллектора

Многие автолюбители впадают в панику, увидев, что швы выпускного коллектора лопнули или он вовсе раскололся пополам. Если вашему агрегату не более 10 лет, то не спешите покупать новый взамен на неисправный коллектор. Его можно легко починить, если вы обладаете навыками сварки.

Сварка коллектора производится в проветриваемом (но без сквозняка) гараже, с использованием электродов. Также можно заварить трещину аргоном или наплавить чугун газопорошковой наплавкой. Если вы не обладаете достаточными навыками, то лучше не беритесь за эту работу. А всем опытным мастерам мы далее расскажем о нюансах ремонта.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Прежде всего, нужно засверлить края трещин или лопнувших швов. Разделайте кромки по всей глубине, только не используйте для этого стандартную болгарку. Теперь можно трещину заварить, используя метод аргонодуговой сварки, или наплавить газопорошковой наплавкой. Иногда встречаются коллекторы, которые настолько выгорели, что даже самый опытный сварщик не сможет их починить. Так что оцените свои силы и подумайте: может быть лучше потратиться на новый агрегат?

После сварки дайте коллектору остыть. При возможности лучше в работе использовать сварочный кондуктор. После того, как выполните сварку, обязательно отшлифуйте поверхность коллектора. Крайне важно восстановить все плоскости агрегата после ремонта, иначе швы гарантированно лопнут снова, а трещины разойдутся. Не стоит производить ремонт, если у коллектора нет прокладки. И обязательно контролируйте геометрию отверстий.

У опытного сварщика ремонт одного выпускного алюминиевого, чугунного или стального коллектора занимает в среднем 2-5 часов, в зависимости от характера поломки и условий работы. Это при условии сварки с аргоном или с электродами. Если применять метод газопорошковой наплавки, то ремонт может затянуться на несколько дней, поскольку коллектору необходимы минимум сутки на остывание.

Вместо заключения

Помните, что несоблюдение технологии сварки, нарушение техники безопасности и желание поскорее закончить ремонт выпускного коллектора могут привести к плачевным последствиям. Работу некоторых сварщиков порой невозможно переделать из-за огромного количества ошибок, и такой коллектор автоматически отправляется на свалку.

Источник

Как выполняется сварка выпускных коллекторов

В процессе эксплуатации некоторые компоненты двигателя изнашиваются. Подобная ситуация характерна для автомобилей любого года выпуска. Однако при повреждении детали не стоит спешить покупать новую. Сварка выпускного коллектора помогает отложить процедуру замены на более благоприятное время.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллекторВыпускной коллектор – часть навесного оборудования двигателя внутреннего сгорания.

Выпускной коллектор – это

Так называются детали, расположенные с обеих сторон двигателя. Элементы не соприкасаются друг с другом. В большинстве случаев для выпускных коллекторов используются разные материалы.

Причины и признаки поломки деталей

Самыми распространенными неисправностями бывают нарушение целостности патрубка или появление сквозного отверстия в коллекторе. Главный признак поломки – запах отработанных газов в салоне автомобиля. Неисправности возникают из-за негативного влияния химических веществ, которые содержатся в смесях, используемых во время гололедицы. Другой причиной является естественный износ детали под постоянным воздействием высоких температур. Прогорание компонентов выпускной системы не считается редкой поломкой.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллекторПризнаком неисправности коллектора является неустойчивая работа на малых оборотах.

Ремонт выпускного коллектора

Поскольку других проблем, кроме образования сквозных отверстий, не возникает, единственным способом устранения поломок считается сварка.

Если ремонт детали таким способом невозможен, ее заменяют новым элементом.

Монтаж и демонтаж детали

Для снятия и установки выпускного коллектора потребуются следующие инструменты:

Демонтаж и установку детали выполняют так:

Сварка различных материалов в домашних условиях

Способ восстановления выбирают с учетом металла, из которого сделан коллектор.

Из чугуна

Для ремонта детали, сделанной из этого сплава, применяют следующие методы:

Трещина наплавляется сразу после появления, не стоит ждать повреждения патрубка. Перед началом сварки детали прогревают. Во время работы учитывают свойства металла: он быстро остывает.

Из-за повышенной текучести материала вдоль шва просверливают отверстия или устанавливают графитовые прокладки.

Из нержавейки

Качественно заварить выпускной коллектор из этого материала можно только в среде защитного газа. При несоблюдении этого правила деталь деформируется из-за сильного нагрева. С учетом особенностей нержавеющей стали допускается применение только таких методов:

В бытовых условиях для получения качественных швов нужно использовать ММА-электроды, стержни с титановым или рутиловым покрытием.

Холодный метод

Такой способ не имеет отношения к формированию классического сварного шва, однако для временного ремонта выпускной системы его использовать можно. Перед началом работы необходимо изучить технологию холодной сварки. Трещину устраняют так:

Под нагрузкой горячих выхлопных газов отремонтированная таким способ деталь служит недолго. Для сварки коллектора из нержавейки этот способ использовать можно, для ремонта чугунного элемента он не подойдет.

Источник

Сварка выпускного чугунного коллектора своими руками в гараже

Аналогичный коллектор предназначен для вывода выхлопных газов из двигателя внутреннего сгорания (ДВС) и является одной из важных систем в любом автомобиле. Во время работы ДВС он подвергается не только высоким температурным нагрузкам, но и вибрации, поэтому образуются трещины. Сварка выпускных коллекторов — дело сложное, здесь требуется опытный исполнитель, умеющий работать с чугуном.

Основные причины поломок

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллекторВ выхлопной системе, особенно старого авто, имеющего большой пробег, возникают неполадки, независящие от материала глушителя, поэтому каждый водитель должен периодически осматривать всю систему на предмет возникновения трещин или прогаров. Своевременное ТО избавит автолюбителя от проблем с заменой выхлопного коллектора, что стоит очень дорого.

На сохранность системы вывода выхлопных газов влияют:

Возникающие проблемы подразделяются соответственно элементам конструкции выхлопной системы:

[stextbox выше повреждения происходят и от воздействия агрессивных веществ, рассыпаемых на улицах городов для борьбы с гололедицей, например, в виде соли.[/stextbox]

Оборудование и материалы

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллекторДля сварки коллектора из чугуна лучше использовать инвертор и холодный метод, как наиболее подходящий для домашних условий. Гарантией успеха являются такие составляющие: режим сварки и выбор электродов, причем нужно воспользоваться специальными изделиями с содержанием никеля или меди.

Отечественные производители предлагают для такого вида работ следующие марки:

[stextbox Емельянов, образование: колледж, специальность: сварщик 5 разряда, опыт работы: с 2000 года: «При выборе необходимого электрода учитывается толщина детали, общий вес и условия эксплуатации, правильность подбора — это залог прочного соединения».[/stextbox]

Особенности работ

Если обнаружена трещина на коллекторе, то нужно сразу заварить, не ожидая, когда она приведёт к обрыву патрубка. При этом надо учитывать из какого материала изготовлено изделие, например, чугун отличается от других материалов тем, что при сварочных работах надо увеличивать присутствие углерода в пределах 2—6%.

Шовное соединение

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллекторСварка коллектора чугунного требует от исполнителя высокой квалификации, она проводится с подогревом детали или холодным методом, для каждого надо выбрать соответствующие электроды.

При нагреве надо постоянно поддерживать температуру изделия, так как чугун быстро остывает. Нужно с двух сторон трещины просверлить отверстия, чтобы предотвратить ее распространение при нагревании.

Основательно разделать трещину, чтобы новый металл заполнил ее полностью, прилегающий участок зачистить. Процесс сварки сопровождается большим выделением СО2, так как выгорает углерод, поэтому надо организовать мощную вытяжку. Избыточное парообразование ухудшает качество шва. После окончания сварки продолжается подогрев детали, чтобы чугун остывал медленно и на поверхности шва не смог образоваться слой белого налёта, который обработать невозможно.

Виды сварки чугуна

В промышленности выделяют три метода сварки чугуна:

Третий вариант отличается тем, что шов проваривают короткими отрезками с последующим наложением повторного слоя, чтобы избежать коробления.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Газовая

Хорошие результаты по качеству и прочности шва дает газовая сварка чугунных деталей, при этом предотвращается излишнее выгорание углерода, а также методика позволяет предварительное и последующее нагревание изделия для медленного остывания.

Использование полуавтомата

Методика простая, главное для исполнителя знать порядок выполнения сварки и предварительно подготовить деталь, именно от второго действия зависит прочность и качество шовного соединения. В качестве присадки используется проволока специального состава.

Аргоном

Использовать аргон как защитный газ при сварке полуавтоматом довольно накладно, лучший вариант — это TIG сварка чугунных конструкций с применением неплавящегося электрода из вольфрама в среде защитного газа.

При помощи инвертора

Аналогичная сварка требует проведение большого объёма предварительных работ, с учетом следующих рекомендаций:

С инвертором сварка выполняется послойно, а в качестве опорных элементов используются шпильки из стали.

Самостоятельный ремонт

Выпускной коллектор из чугуна можно отремонтировать при помощи сварки в собственном гараже, если у вас имеются навыки аналогичной обработки этого металла и необходимое оборудование. Предварительно края трещин сверлят, отступая от 3-5 мм, кромки разделывают на всю глубину, только опытные исполнители советуют при этом не использовать болгарку.

После подготовки приступают к сварке, используя аргонодуговое оборудование, или наплавляют металл газопорошковым методом. После сварочных работ, если имеется специальный стол-манипулятор, на котором удобно надежно закреплять конструкции в нужном положении, изделию дают время на остывание. Получившиеся шовные соединения надо отшлифовать.

На ремонт коллектора из чугуна или нержавеющей стали у опытного исполнителя уходит не менее 2— 5 часов, что зависит от характера неисправности и условий выполнения работ. Например, сварка электродами или газовый вариант, входит в этот период времени, а методика порошковой наплавки требует несколько дней, потому что коллектор будет остывать не менее суток.

Выводы

Прежде чем приступать к ремонту треснувшего выпускного коллектора, нужно реально оценить свои силы, учтите, что малейшее отклонение от методики сварочных работ, нарушение техники безопасности и желание быстрее закончить работу приведут к негативным последствиям. Переделать сварку горе-мастера не сможет и профессионал, т. к. были допущены серьёзные ошибки — такое изделие легче отправить на свалку, а взамен приобрести новый из магазина.

Источник

Турбоколлектор своими руками (часть 1)

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Долго я искал готовый вариант выпускного коллектора под мой мотор, да такого, который при этом ещё и подходил бы к моей турбе. Обидно, не нашёл. Остаётся только сделать эту штуковину самому.
Поизучал материалы о том, как вообще это чудо можно сделать. Сначала решил заморочиться с нержавейкой. Но, остановило то, что нужен аргонщик, который захочет взяться за это, и разговоры о том, что швы на нерже со временем лопаются.
Поэтому, решил делать из выпускных коллекторов Каризмы — дорестайла. Для этого мне понадобилось два б/у коллектора от мотора 1.6, которые я распилил на кусочки)
Так же заказал токарю фланец, к которому будет крепиться турбина. для этого отдал ему прокладку, и по её форме он выточил фланец, толщиной 10мм.
Итак, откручиваем впускной коллектор и убираем его, чтоб не мешался. Затем берём турбу, и засовываем её туда, где она и должна бы быть)
Далее воспользовался вот таким, не хитрым инструментом:

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Фланец прикручиваем к турбе. На шпильки выпускного коллектора, торчащие из головки, одеваем фланец, отрезанный от оригинального выпускного коллектора.

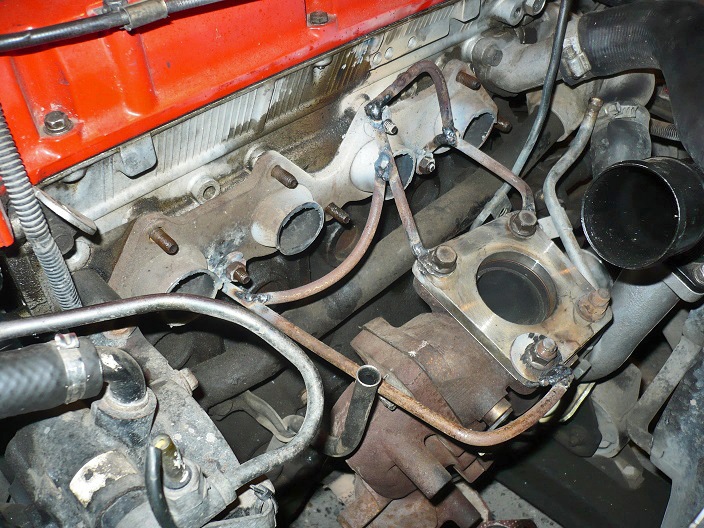

Затем я соединил шайбы, одетые на шпильки коллектора и турбы, прутками толщиной 6мм.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Это нужно для того, что бы зафиксировать фланец турбы относительно фланца коллектора, в заданном положении.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

После такой процедуры можно всё вытащить и болтиками с гаечками прикрутить получившийся каркас к фланцам. Получится такое же положение фланцев относительно друг друга, как было выставлено под капотом.
И теперь к фланцам можно подгонять трубы.

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

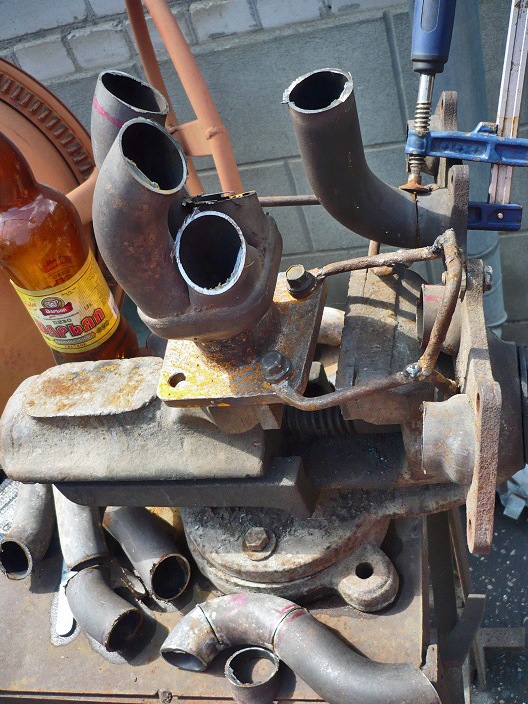

Сразу скажу, занятие не простое и не быстрое. Старался продумать и сделать все трубы одинаковой длины и с более-менее плавными изгибами, и из того, что есть)

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Так же старался найти такие положения труб, чтобы они не касались друг дружки и не мешали подлазить к гайкам и болтам.

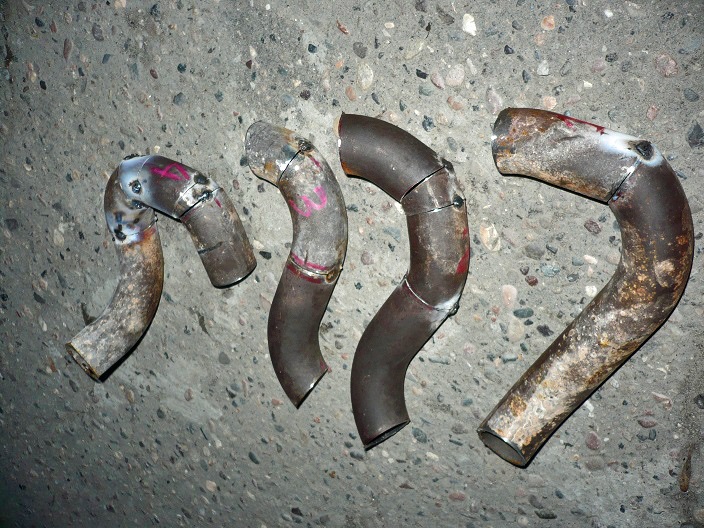

В итоге наваял вот таких фигур:

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Сразу не стал их прихватывать к будущему коллектору, чтоб не мешали обзору при обдумывании формы каждого ранера.

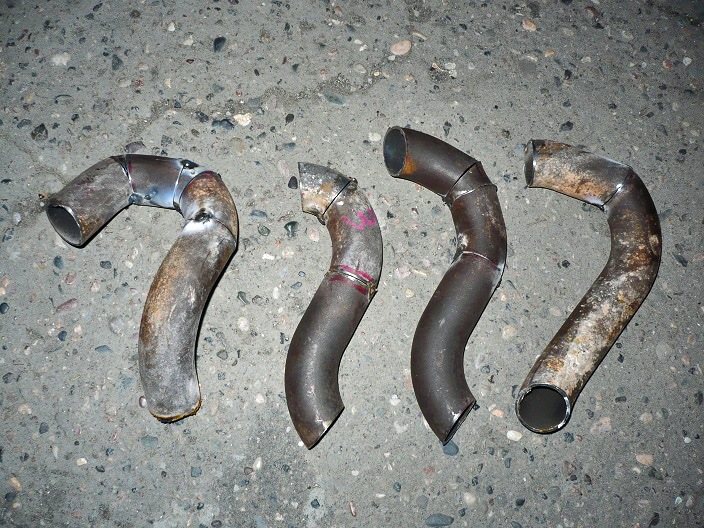

Ну и пронумеровал их маркером по номерам цилинрам, к которым они будут подходить

Как сварить выпускной коллектор. Смотреть фото Как сварить выпускной коллектор. Смотреть картинку Как сварить выпускной коллектор. Картинка про Как сварить выпускной коллектор. Фото Как сварить выпускной коллектор

Прихватки делал электродом 2мм при токе 45 ампер. При больших электродах и токах легко прожечь дыры в трубах.
Толщина стенки труб 1.5-2.0 мм.
Сварщик я не важный) Поэтому отдал сие чудо, на обварку швов, знакомому сварщику. Он обварит это дело обычной электросваркой.
Если хочется красивых и аккуратных швов, можно отдать аргонщику, но это уже совсем другой бюджет.
Продолжение следует.
