Как самому сделать противотуманки
Поделки своими руками для автолюбителей
Противотуманки в 3D своими руками
Всем привет! Идея не нова, но это мой вариант размещения сея «седьмого чуда». На моём авто были заглушки рядом с штатными туманками, на родине авто ( Японии) «тюнингисты» ставили в заглушки вторые туманки… Во общем стукнула мысль сделать 3D туманки, а почему и нет?
Берём оргстекло, зеркальную тонировку, диодную ленту (60Led) и желательно не самую дешовую за 75 рэ., и я взял для между слоя, где крепиться лента ПВХ или как там её ( от обшивки пластиковых окон откос толщиной 0.8 см, как раз как и сама диодная лента), супер клей, герметик, 2х сторонний скотч 3М.
Инструмент: канцнож, ушм, паяльник.
Далее в картинках, должно быть понятно.
Делаем такой сендвич.
Я третье стекло тоже в итоге за тонировал, чтобы не видно было ленту. Тонировку клеить с внутренней стороны ( задняя стенка к ленте, а две наружные друг к другу )
Задняя стенка, тонировка и прослойка ПВХ для ленты, клеим сразу 2 х сторонний скотч
Клеим диодную ленту
Задняя наружная стенка покрашена с баллончика
Проверяем на работу
Склеиваем супер клеем точками дабы потом проще поменять ленту
Смотрим как светит
Вырезаем заглушку под новый декор
Примеряем, подрезаем…
Вторую тоже собираемся в очки
Проклеиваем по периметру самой туманки герметиком от влаги, закрепляем и подключаем
В статике
Светит интересненько
Во общем я до волен)))
Автор; Алексей Ликунов, г.Барнаул
СВЕТОДИОДНЫЕ ПРОТИВОТУМАННЫЕ ФАРЫ СВОИМИ РУКАМИ
СВЕТОДИОДНЫЕ ФАРЫ СВОИМИ РУКАМИ | LED FOG LIGHTS — handmade
Светодиодные лампочки большой мощности в противотуманные фары с правильной светотеневой границей. Они не слепят встречных водителей. Изготовление не сложное, даже не надо ломать или разбирать фару. Вся идея состоит в светодиодной лампочке с особым расположением светодиодов. Используются светодиоды фирмы Cree серии XM-L2 T6 C3, с температурой света 5000К, то есть как дневной свет. Для охлаждения используются специальные тепловые трубки, такие как используются в ноутбуках для охлаждения, и пассивные радиаторы. Для питания светодиодов я использовал китайский драйвер на 5 ампер, в котором можно регулировать силу тока и напряжение. Общее потребление одной такой светодиодной лампы около 14 ватт, а сила света почти как у галогенной лампы на 55 ватт.
ЧАСТЬ 1: LED ФАРЫ — идея создания светодиодных противотуманок | PART 1: LED FOG LIGHTS — the idea
Идея создания светодиодных противотуманных фар которые дают правильный пучок света как у заводских ламп. Которые могут работать в режиме противотуманной фары и в режиме дневных ходовых огней. И которые тратят всего 14 ватт электроэнергии, что хоть и немного, но экономит бензин! Честно говоря, похожие лампы уже есть на рынке китайском, но их качество под большим сомнением. Я это говорю так как уже имел опыт с китайскими фонариками и лампочками для авто. Так же не известно как китайские лампочки будут светить, 99% то что они не попадут просто в фокус фары. А цена китайских лампочек в районе 100 долларов. Поэтому я решил сделать сам похожие лампочки, только из качественных диодов и полностью настроил под свою фару, и настроил их на работу в 70% от их максимальной мощности, так чтоб они светили вечно. В отличии от китайских которые работают на 110% своей мощности и сгорают буквально через пару месяцев((
ЧАСТЬ 2: LED ФАРЫ — процесс изготовления в домашних условиях | PART 2: LED FOG LIGHTS — handmade
Как сделать светодиодную лампу в противотуманную фару своими руками. Подробное описание всего процесса. Перечень компонентов и инструментов.
Я использовал такие компоненты:
— Светодиоды Cree XM-L2 T6 C3 (www.ebay.com/itm/CREE-XM-…ain_0&hash=item20e21d8786)
— Тепловые трубки медные (www.aliexpress.com/item/d…-radiator/1937430156.html)
— Драйвера (www.aliexpress.com/item/5…river-New/1938059670.html)
— Разъемы (www.ebay.com/itm/27100453…_trksid=p3984.m1436.l2649)
— Дешевые галогенные лампы c H11 цоколем (www.aliexpress.com/item/2…amp-Light/1891335343.html)
— Радиаторы (www.aliexpress.com/item/S…g-Heatsink/760302207.html)
— Медные провода
— Эпоксидный клей (www.ebay.com/itm/JB-High-…Paint&hash=item1e8be7e6d6)
— Термопроводящий клей (www.ebay.com/itm/Hot-Ther…plies&hash=item5b01ff5114)
— Изолента
— Паяльник
— Спирт 🙂 (не для внутреннего употребления)
— Наждачная бумага
— Краска
ЧАСТЬ 3: LED ФАРЫ — Охлаждение светодиодов | PART 3: LED FOG LIGHTS — LED’s cooling
Мощные светодиоды очень сильно нагреваются, поэтому для их нормальной работы требуется хорошее охлаждение, иначе они просто сгорят. Однако большой радиатор нельзя поместить внутрь фары, эту проблему я решил с помощью тепловых трубок и пасивных радиаторов не большого размера! Активное охлаждение в виде куллеров и вентиляторв ставить на эти лампы не имеет смысла, так как в подкапотном пространстве им долго не прожить из-за пыли грязи и воды.
— Радиаторы (www.aliexpress.com/item/S…g-Heatsink/760302207.html)
— Термопроводящий клей (www.ebay.com/itm/Hot-Ther…plies&hash=item5b01ff5114)
— Медные теплопроводные трубки ru.wikipedia.org/wiki/%D0…0%D1%83%D0%B1%D0%BA%D0%B0 (www.aliexpress.com/item/d…-radiator/1937430156.html)
ЧАСТЬ 4: LED ФАРЫ — Электропитание светодиодов | PART 4: LED FOG LIGHTS — LED power supply
Мощные светодиоды нельзя просто так подключать а автомобильной сети. Для правильной запитки светодиодов необходим драйвер, так называемая микросхема которая выдает светодиоду ограниченное количество тока. Для своих светодиодных лампочек я использовал китайские драйвера.
Вот его характеристики пяти амперного драйвера:
1. Диапазон выходного напряжения: 1.25-36 В (регулируемый)
2. Диапазон выходного тока: 0А — 5A (регулируемый)
3. Выходная мощность: 75 Вт
4. Высокий КПД: до 96%
5. Встроенная функция температурного отключения
6. Встроенная функция ограничения тока
7. Встроенная функция защиты от короткого замыкания на выходе
8. Защита от неправильной полярности: Нет
9. Д х Ш х В = 61,7 * 26,2 * 15 мм
10. Вес: 20г
ЧАСТЬ 5: LED ФАРЫ — тесты на дороге | PART 5: LED FOG LIGHTS — road tests
Я установил свои самодельные светодиодные лампочки в фары на авто и готов к испытаниям на дороге.
В этом видео:
— как светят самодельные светодиодные противотуманные фары на дорогу и их светотеневая граница
— сравнения света светодиодных ламп с ближним и дальним светом галогенных ламп.
— вид спереди
— вид из машины
ЧАСТЬ 6.1: LED ФАРЫ — светодиоды против галогенок | PART 6.1: LED FOG LIGHTS — LED vs Halogen
Это не большой тест-сравнение китайских светодиодных ламп, моих самодельных светодиодных ламп и галогенных ламп. В этом видео я делаю замеры яркости при помощи люксметра и затем сравниваю все результаты между собой чтобы сделать более объективные выводы. Замеры я разделил на две зоны, выше свето-теневой границы и ниже свето-теневой границы противотуманных фар. Это даст возможность узнать какие из этих ламп светят в глаза встречным водителям. За эталон я принял родные противотуманные фары с заводскими галогенными лампами.
В тесте принимают участие такие лампы:
— мои самодельные светодиодные лампы на диодах Cree XM-L2
— галогенные лампы на 55 ватт (www.aliexpress.com/item/2…lamp-Bulbs/623211244.html)
— китайские 25-ваттные светодиодные лампы на 5 диодов Сree XB-D (www.aliexpress.com/item/2…ght-White/1482456904.html)
— китайские 80-ваттные светодиодные лампы на 16 диодов Сree XB-D (www.aliexpress.com/item/2…r-LED-Car/1194437101.html)
ЧАСТЬ 6.2: LED ФАРЫ — светодиоды против галогенок | PART 6.2: LED FOG LIGHTS — LED vs Halogen
Это не большой тест-сравнение китайских светодиодных ламп, моих самодельных светодиодных ламп и галогенных ламп. В этом видео я сравниваю эти лампы на автомобиле на ходу из салона и на ходу со стороны. Вся съемка производится на фотоаппарат Canon 60D в полностью ручном режиме с одинаковыми параметрами для всех ламп.
В тесте принимают участие такие лампы:
— мои самодельные светодиодные лампы на диодах Cree XM-L2
— галогенные лампы на 55 ватт (www.aliexpress.com/item/2…lamp-Bulbs/623211244.html)
— китайские 25-ваттные светодиодные лампы на 5 диодов Сree XB-D (www.aliexpress.com/item/2…ght-White/1482456904.html)
— китайские 80-ваттные светодиодные лампы на 16 диодов Сree XB-D (www.aliexpress.com/item/2…r-LED-Car/1194437101.html)
Линзованные ПТФ своими руками или «сделай сам» (: (ч.2)
Первая часть тут. (Click here)

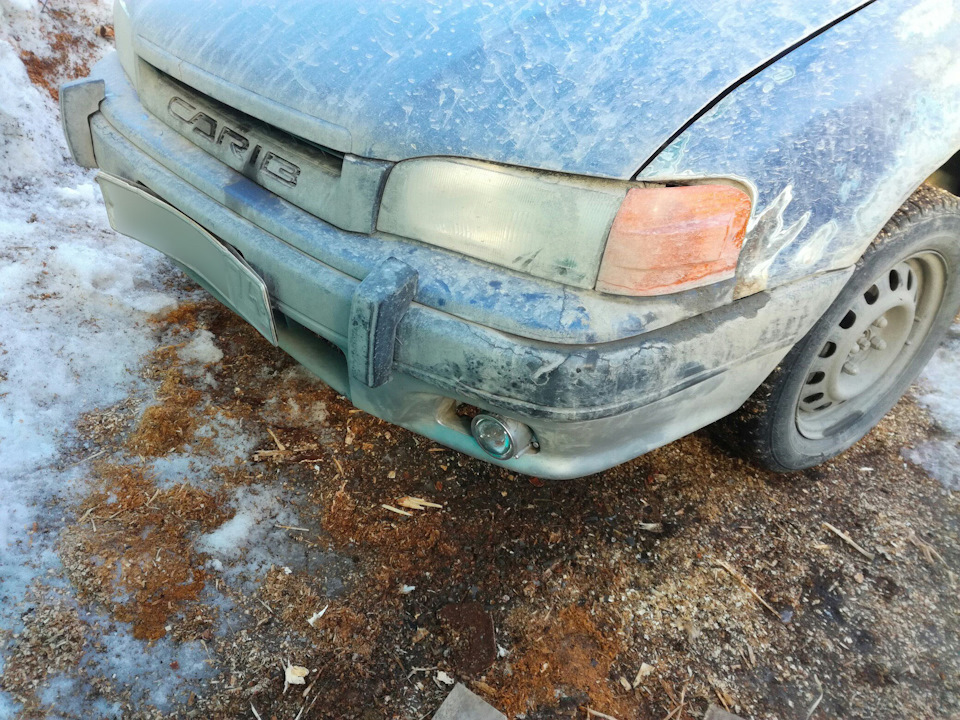

Продолжил я значит думать над идеей противотуманок этих самых. Для чего выкинул старые ПТФ (они уже 2 года как не работали) и начал примерку имеющихся линз.

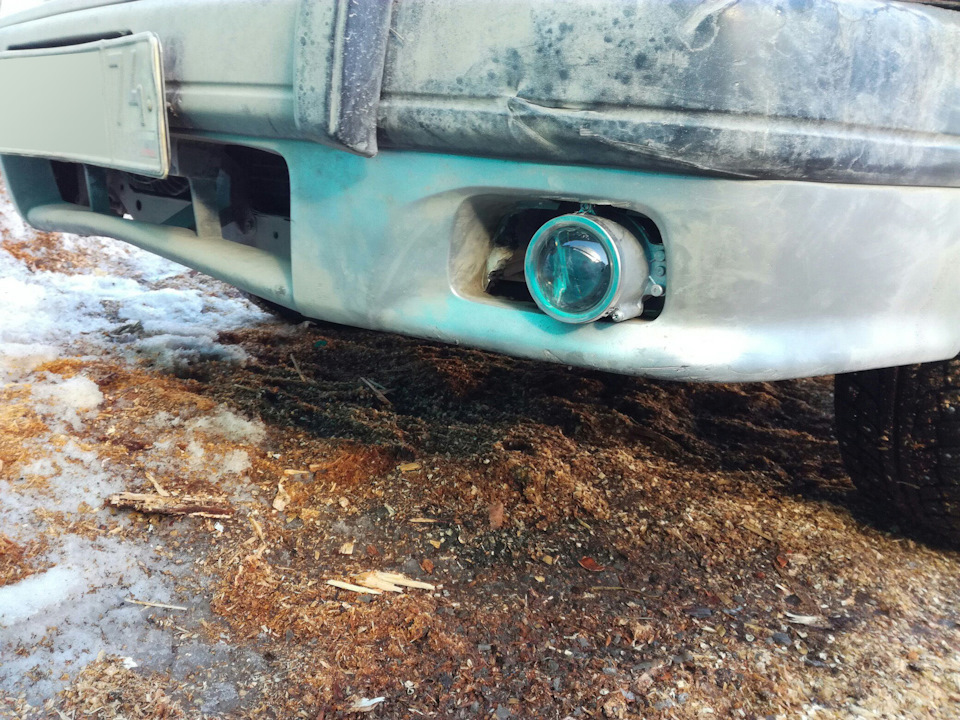

Примерка показала (кроме того, что я ставил ПТФ вверх ногами) что они больно сильно торчат, что мне очень уж не понравилось. Дело в том, что прям по центру «глаз» под ПТФ находятся уши для буксировки (три уха с одной только передней стороны… Прям вот знали как эксплуатироваться кариб будет 🙂 ) Короче они не лезли дальше, даже сбоку.
Начал думать как укоротить всю эту констукцию. Путём экспериментов, проб и ошибок я выяснил, что фокус именно от отражателя до линзы не столь важен, сколько важно расстояние от шторки до линзы (36мм!) т.к. при других её положениях пучок уже рассеивается и не получается чёткой границы. (Учил бы в школе физику и не пришлось бы идти путём проб и ошибок.)

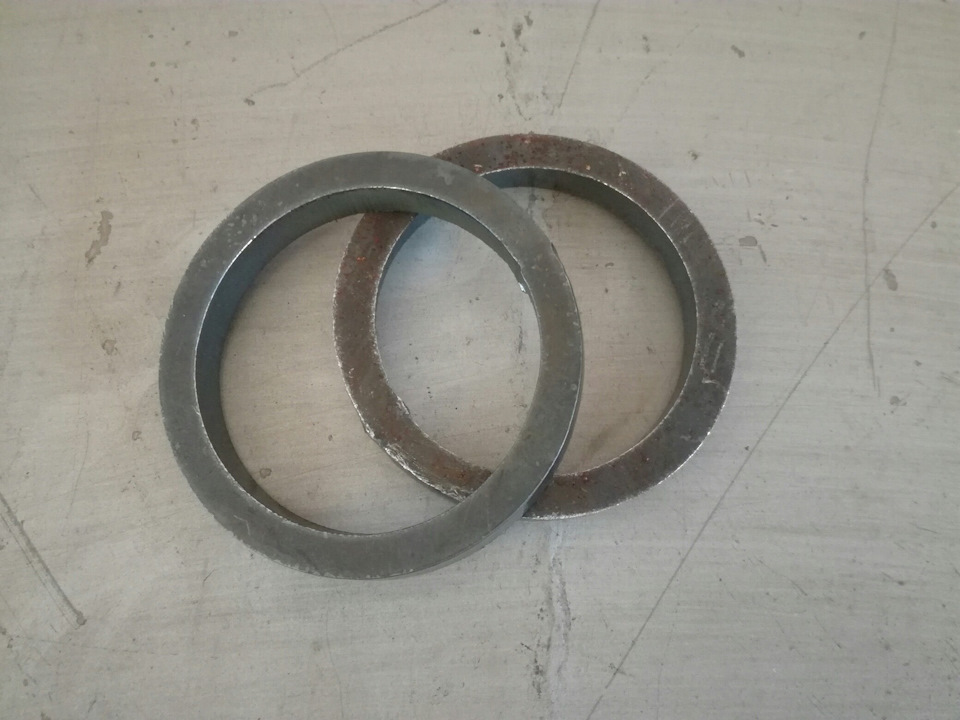

В общем задумка была таковой — ту часть, куда вставляется линза, укоротить путём подмены её на кольцо длиной 10мм, к которой будет приварено крепление для шторки на расстоянии 36мм от линзы. Наружняя часть кольца обтачивается до размеров крепления линзы, внутренняя подгоняется под отражатель (элипс).
И тут, во время очередной примерки с кольцом я задумываюсь что не так сувал ПТФ! Я располагал шторкой сверху, забыв о том, что линза изображение перевернёт и тень окажется снизу, а пучок устремится прям в глаза встречных водителей. Да и вообще мне что-то с кольцом идея стала нравиться всё меньше и меньше. Даже не помню почему, но что-то было не так) Собрал в сток эти линзы. Засада. Ибо сверху бампера был вырез, куда отлично входил аппендикс ПТФ, который теперь должен смотреть вниз… и она так не влезает. Начал продумывать как всё это обточить, обварить и т.п., как вдруг грубая сила пришла на помощь и я растянул пластиковый «глазок» бампера) ПТФ вошла даже глубже, чем на первой примерке. К тому же кое-что ещё у бампера можно подрихтовать напильничком и засадить прям как надо.
ПТФ СВОИМИ РУКАМИ!
Захотел я поставить ПТФ. Обзвонив автомагазины нашего города, мне предложили на выбор: оригинал около 12 т.р. или китайский оригинал около 5-6 т.р. Ни первый, ни второй вариант меня не устраивал, так как хотелось хороший свет и за умеренные деньги.
Долго думал, ходил по магазинам, выбирал. Путём примерок и прикидок были куплены ПТФ от (ВНИМАНИЕ!) Лады Калины! Производства РОССИЯ отличные фары: стекло и качественные отражатели — то, что нужно. И угол скоса фар отлично подходил под угол бампера.
Мне понадобились следующие материалы:
1. ПТФ – Лада Калина – 1 комплект (лампочки H11 идут в комплекте).
2. Пена монтажная – 1 баллон (можно даже самый маленький).
3. Комплект для ремонта бампера (стекловолокно и полиэфирная смола с загустителем) всё это можно купить по отдельности.
4. Шпатлёвка.
5. Шкурка наждачная.
6. По мелочи (саморезы, болтики, плёнка пищевая, скотч малярный и т.д.)
ПРОЦЕСС УСТАНОВКИ:
Писать много не буду, на фото и так всё понятно. Если будут вопросы – спрашивайте.
Вот так выглядят фары
Примеряем фару по месту и фиксируем саморезом верхнее ухо фары в штатное крепление.
Теперь нужно закрепить нижнее ухо.
Так как тут сверлить очень неудобно. Раскаливаем гвоздик на огне и прожигаем отверстия под саморезы.
Далее изгибаем из металлической пластины уголок. Фиксируем уголок к бамперу с одной стороны, и к уху крепления фары с другой стороны.
Таким образом, фара крепиться очень надёжно, ОБРАТИТИ ВНИМАНИЕ на угол свечения фары при установки нижнего крепления!
После установки фар подключаем лампочки к штекерам (или наоборот:)
Так как эти машины уже снабжены проводкой для ПТФ, нам только нужно установить 4-х контактное реле на место и поставить кнопку включения ПТФ.
Реле ставиться в штатный разъём над бардачком, дальше сложно объяснить, где он (нужно нашарить руками) на фото немного видно.
И устанавливаем кнопку.
Провода подключаем к подруливому переключателю света.
1 вариант.
Если нужно, чтоб противотуманки включались только при включенных габаритах или ближнем свете, то провода от выключателя присоединяем к красному с голубой полосой проводу и к зелёному проводу. При таком варианте подключения — с выключением габаритов противотуманные фары тоже будут гаснуть, независимо от положения собственного выключателя.
2 вариант.
Если нужно, чтобы противотуманки просто включались и выключались, независимо от габаритов и ближнего света, то соединяем к красному с голубой полосой проводу и красному с жёлтой полосой. (я сделал именно так)
В общем, сделать можно хоть как главное, что красный с голубой полосой провод идет от подруливого выключателя к реле включения противотуманных фар и на него нужно подать плюс.
Далее возвращаемся к фарам.
Обклеиваем контур и внутреннюю часть «фарного» пространства малярным скотчем. На фару наклеиваем плёнку. Это, что бы пена никуда не прилипла.
Запениваем всё пространство как на фото.
Ждём сутки, не торопимся!
Через 24 часа снимаем заглушки.
Убираем лишнюю пену ножом. Формируем место под фару. чем чаще будите примерять тем лучше получится!
Если заглушки встают на место без проблем, начинаем их покрывать стекловолокном. Пропитали пену > положили слой > высох > ещё слой. У меня получилось 3 слоя. Даём всему этому делу хорошо просохнуть.
Обрабатываем всё наждачкой и наносим шпатлёвку. Работаем со шпатлёвкой пока не получим идеально ровную поверхность.
Далее на Ваше усмотрение, либо красим, либо покрываем плёнкой. Я выбрал вариант с плёнкой. Так называемый 3d carbon.
После того как всё готово, устанавливаем заглушки на место.
Вот тут у меня возникла не большая проблема. Заглушки стали ненадёжно держаться. Тогда я промазал места защёлок силиконом и поставил всё на место. После того как силикон высох, заглушки держаться намертво!
