Как рассчитать подачу co2
реакторы co2 типа колокол
> изготовление реактора типа колокол с клапаном сброса избытка CO2
> реактор для подачи CO2 раз в сутки
> расчет площади реактора по Paffrath
> расчет площади реактора по Adriaan Briene
> таблица площадей реакторов для аквариумов ADA и Juwel
Достигается это при помощи внутренней трубки, которая сбрасывает излишки CO2 из объема реактора таким образом, что газ контактирует с поверхностью воды ТОЛЬКО внутри трубки, то есть эта пленка углекислоты образуется только на поверхности воды которая находится внутри, не растекаясь по всему аквариуму. Если сделать обычный реактор типа колокол¬ сбрасывающий CO2 просто через нижний край реактора, пленка из CO2 покроет всю поверхность воды за несколько часов. По пузырькам углекислого газа выходящим из иглы контролируется достаточно ли бродилка подает CO2.
Через обратный клапан для компрессора присоедините шланг подачи CO2 от бродилки.
Реактор должен стоять в месте где почти нет движения воды, иначе будет передозировка CO2!
Реактор будет всегда заполнен газом, что дает стабильную концентрацию CO2 и pH в аквариуме.
Если на поверхности воды все-таки образуется пленка углекислоты значит CO2 начал выходить через край, а не через внутреннюю трубку. Причиной может быть перекос реактора, или отверстие вверху трубки сброса газа слишком большое (>>1.5мм).
Прим.: пленка на поверхности воды может быть и бактериального¬ происхождения!
^
Подача CO2 раз в сутки.
Этот реактор можно использовать и для непрерывной подачи CO2 от бродилки, но он довольно громоздкий и занимает много места в аквариуме: лучше все-таки поставить реактор конструкции naman¬.
Расчет площади реактора типа колокол.
Формула Паффрата.
Еще в 1978 году в немецком журнале по аквариумистике DATZ была опубликована статья Паффрата (Paffrath) о подаче CO2 методом брожения и расчете площади реактора типа колокол. Вот эта таблица.
реакторы co2 типа колокол
> изготовление реактора типа колокол с клапаном сброса избытка CO2
> реактор для подачи CO2 раз в сутки
> расчет площади реактора по Paffrath
> расчет площади реактора по Adriaan Briene
> таблица площадей реакторов для аквариумов ADA и Juwel
Достигается это при помощи внутренней трубки, которая сбрасывает излишки CO2 из объема реактора таким образом, что газ контактирует с поверхностью воды ТОЛЬКО внутри трубки, то есть эта пленка углекислоты образуется только на поверхности воды которая находится внутри, не растекаясь по всему аквариуму. Если сделать обычный реактор типа колокол¬ сбрасывающий CO2 просто через нижний край реактора, пленка из CO2 покроет всю поверхность воды за несколько часов. По пузырькам углекислого газа выходящим из иглы контролируется достаточно ли бродилка подает CO2.
Через обратный клапан для компрессора присоедините шланг подачи CO2 от бродилки.
Реактор должен стоять в месте где почти нет движения воды, иначе будет передозировка CO2!
Реактор будет всегда заполнен газом, что дает стабильную концентрацию CO2 и pH в аквариуме.
Если на поверхности воды все-таки образуется пленка углекислоты значит CO2 начал выходить через край, а не через внутреннюю трубку. Причиной может быть перекос реактора, или отверстие вверху трубки сброса газа слишком большое (>>1.5мм).
Прим.: пленка на поверхности воды может быть и бактериального¬ происхождения!
^
Подача CO2 раз в сутки.
Этот реактор можно использовать и для непрерывной подачи CO2 от бродилки, но он довольно громоздкий и занимает много места в аквариуме: лучше все-таки поставить реактор конструкции naman¬.
Расчет площади реактора типа колокол.
Формула Паффрата.
Еще в 1978 году в немецком журнале по аквариумистике DATZ была опубликована статья Паффрата (Paffrath) о подаче CO2 методом брожения и расчете площади реактора типа колокол. Вот эта таблица.
Расчет продолжительности работы системы СО2 или «на сколько мне хватит баллона с газом»
( Четверг, 19 Июня 2014. Автор: kvn79. Просмотров: 8568. )
Расчет продолжительности работы системы СО2 или «на сколько мне хватит баллона с газом»
Приобретая баллонную установку для обеспечения аквариума углекислым газом (систему СО2), каждый аквариумист задает себе вопрос: на сколько мне хватит баллона? И это очень правильный вопрос. Ведь помимо технического оснащения системы СО2 есть еще элемент удобства использования. Хочется ведь установить раз систему подачи углекислоты, настроить ее и чтобы она максимально долго работала от одной заправки баллона. Конечно, можно приобрести баллон большой емкости, установить его в кладовке (подвале и т.д.), сделать подвод СО2 к аквариуму и наслаждаться. Но такое могут позволить себе очень не многие в силу обстоятельств проживания или места установки аквариума (маленькая комната, офис…). Поэтому и встает вопрос при выборе системы СО2 между компактностью самой системы и продолжительностью работы от одной заправки.

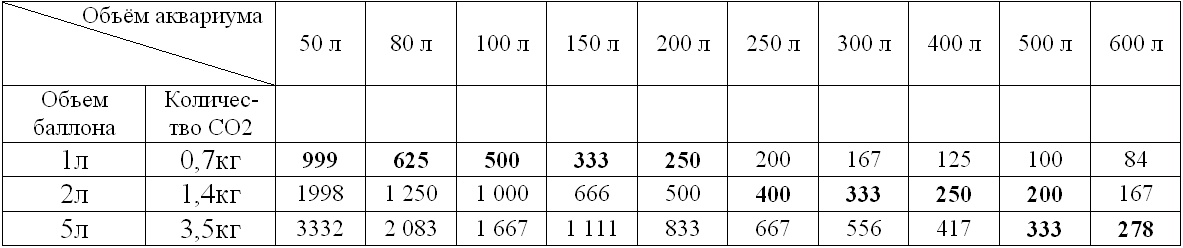

Ниже представлен ориентировочный расчет продолжительности работы аквариумной установки автоматической подачи СО2.
Емкость баллона указана в килограммах, так как СО2 заправляется по весу. Для соответствия также указан объем баллона в литрах.
Расчет произведен исходя из нормы расхода углекислого газа 1,5г в сутки на 100 л. объёма аквариума. Расчетный запас углекислого газа указан в сутках.
Расход углекислого газа в Вашем аквариуме может значительно отклоняться от приведенных значений.
Расход углекислого газа зависит от нескольких параметров:
1) от жёсткости аквариумной воды (чем жёстче вода, тем больше углекислого газа необходимо для ее насыщения до нормы);
б) от температуры аквариумной среды, то есть от скорости биологических процессов в аквариуме (чем больше температура, тем больше надо поставлять в аквариум углекислого газа);
в) от уровня освещённости в аквариуме и, соответственно, от скорости протекания фотосинтетических реакций в растениях;
г) от удельного количества быстрорастущих видов растений.
При выборе баллона для Вашей системы подачи СО2, подбирайте его объем так, чтобы перезаправлять его не чаще одного раза в полгода-год (соответствующие значения выделены в таблице). Также рекомендуется не дожидаться полной выработки углекислого газа из баллона.
Самый простой способ определения количества оставшегося CO2:
1) Взвесьте (и запишите значение) пустой баллон перед заправкой;
2) Взвесьте заправленный баллон (разница должна быть не больше допустимого значения для данного объема баллона, указанного в таблице);
3) Взвесьте баллона тогда, когда согласно Вашим расчетам количество израсходованного углекислого газа окажется значительным (близким к полному расходу).
Фиксируйте расход углекислого газа (скорость его подачи и, соответственно, количество подаваемого газа) при использовании первого расходуемого баллона. Тем самым Вы определите отклонение Ваших данных от тех, что приведены в таблице. При следующих заправках Вам будет несравненно легче определить срок необходимой перезаправки баллона.
Чтобы определить уровень расхода углекислого газа, можно воспользоваться несколькими методами:
1) при помощи тестов (pH и KH) и таблицы;
3) при помощи pH-контроллера (с одновременной автоматической регулировкой).
Внимание! Газ в баллоне находится под большим давлением. Транспортировку осуществляйте только при закрытом вентиле. Не заправляйте баллон выше установленной нормы (лучше чуть меньше), не нагревайте баллон. Не кладите баллон с подключённым редуктором и открытым вентилем на бок: сжиженный газ может попасть в редуктор, что может вызвать его поломку. Не ведите себя так, чтобы потом именно Ваш случай приводили как пример безрассудства.
В каталоге магазина представлены аттестованные баллоны для хранения и подачи углекислого газа с объемом:
Объем баллона прямо пропорционально зависит от емкости аквариума.
Обратите внимание! По технике безопасности полная заправка баллонов запрещена! Баллон наполняется не более чем на 75% для компенсации давления газа при возможном расширении. Например, в 2-литровый баллон зальют 1,4 килограмма углекислоты.
Чтобы узнать, сколько СО2 в баллоне по факту, нужно взвесить наполненный баллон и вычесть из полученного результата массу тары. Вес баллона указан на корпусе, рядом с отметкой об аттестации.
На примере баллона на 4 литра
.jpg "Как рассчитать подачу co2. Смотреть фото Как рассчитать подачу co2. Смотреть картинку Как рассчитать подачу co2. Картинка про Как рассчитать подачу co2. Фото Как рассчитать подачу co2")
Как рассчитать расход углекислого газа?
В аквариумах с одинаковой емкостью может содержаться разное количество растений, которым требуется углекислотное питание. Исходя из этого будет определяться главный фактор расхода – время, в течение которого система подачи СО2 будет включена.
Стандартные рекомендации предусматривают выключение подачи в темное время суток, одновременно с подсветкой. При этом одни владельцы пускают газ по 7-8 часов в день, другие по 8-10 часов. За час работы установки уходит 50-60 пузырьков, что приблизительно соответствует 30 мл газа. В некоторых аквариумах углекислый газ подается круглосуточно, что также влияет на расход.
Поэтому точное значение необходимого СО2 рассчитывается на практике, для каждого аквариума отдельно. Производители тем не менее, указывают приблизительное время, на которое должно хватать баллона при использовании в аквариумах от 100 до 200 литров:
Расчет предусматривает подачу только в светлое время суток, при круглосуточно включенной установке цифры будут другими.
Причины утечки углекислого газа
Случается, что недавно заправленный баллон неожиданно оказывается опустевшим. При этом подача была не сплошным потоком, а мелкими единичными пузырьками, как положено. Причина случившегося – в утечке СО2, которая могла произойти:
Обратите внимание! Через стенки прозрачных поливинилхлоридных трубок углекислый газ проходит свободно, поскольку его молекулы малы и достаточно активны. Трубка для системы подачи СО2 должна быть резиновой или полиуретановой.
Обнаружить утечку в местах соединений и на клапанах помогает мыльный раствор, нанесенный кистью или зубной щеткой. Когда на проблемных участках надуются пузыри, нужно сфотографировать их на телефон, чтобы легко найти после стирания пены.
Сколько углекислого газа нужно подавать в аквариум?
Аквариумы отличаются объемом и заселенностью, поэтому нужное количество СО2 не может быть одним и тем же для двух одинаковых. Точную цифру даст дропчекер с индикатором.
Воздух, которым мы дышим – это смесь газов:
Так выглядит состав без подробностей. Точная доля СО2 в атмосфере – 0,3% и это 1/700 от количества кислорода.
Литр воды может содержать от 2,1 до 30 мг/л растворенного углекислого газа и этот показатель, как минимум, в 70 раз больше, чем концентрация СО2 в воздухе. Кислород, напротив, растворяется в воде гораздо хуже.
Углекислый газ способен не только быстро растворяться в воде, но и покидать раствор, если нет дополнительного перемешивания или аэрации.
В природных водоемах насыщение воды углекислым газом происходит за счет поглощения с поверхности, дыхания водных животных и самих растений. При этом концентрация СО2 колеблется от 2 до 10 мг/л. В болотах, где вода стоячая, а донные осадки выделяют дополнительный газ, дойдет и до 30 мг/л.
Определение концентрации углекислого газа в аквариуме
Водопроводная вода не содержит более 2-3 мг/л, а после заселения аквариума растениями содержание СО2 приближается к нулю. Высшим аквариумным растениям требуется для жизни различное количество углекислого газа, приближенное к реальным условиям обитания.
Существуют виды, для которых хватает 2-10 мг/л, но есть и такие, кому и 20 мг/л будет мало. Усредненный уровень СО2, при котором хорошо растениям и рыбам – 3-5 мг/л. Максимум, необходимый требовательным растениям – 30 мг/л. Более высокая концентрация вызовет закисление и принесет вред рыбам и другим животным.
Для определения концентрации углекислоты применяются:
Дропчекеры – вариант, требующий минимум усилий аквариумиста. Они представляют собой сосуды из просветленного стекла. С одной стороны у них расширение, которое заполняется глицерином с индикаторной добавкой. С другой – воронка, соединенная с расширением трубкой. Вода попадает в воронку и соприкасается с индикаторной жидкостью.
Содержание углекислого газа оценивается по цвету:
Изменяя скорость потока СО2 из баллона легко понять при каких показателях индикатор приобретает зеленый цвет. Полученные в аквариумах различной емкости данные отличаются, поэтому необходимо записать полученный собственный результат, чтобы настраивать баллонную систему подачи углекислого газа.
